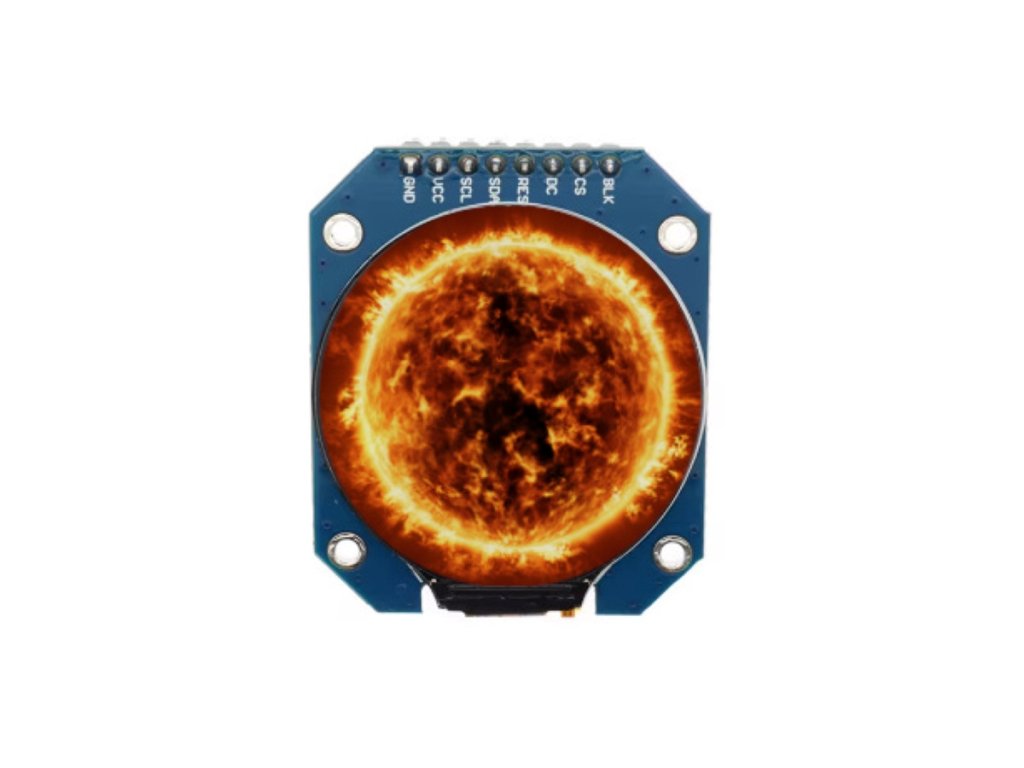

Kerek IPS LCD kijelző GC9A01 SPI mikrokontrollerekhez
- Pinek száma: 8
- Fényerő: 400 cd/m²
- Vezérlő chip: GC9A01
- Kijelző terület: Ø32.4 mm
- Feszültség: 2.8V-3.3V
- Áram: 30mA
- Mérete: 35.6mm x 44mm x 3.6mm
Kerek IPS LCD kijelző GC9A01 – SPI interfésszel mikrokontrollerekhez, Ø32,4 mm kijelzőfelülettel
A kerek IPS LCD kijelző GC9A01 vezérlőchipet tartalmaz, 4-wire SPI interfészen, 2,8–3,3V tápfeszültségen, 30mA fogyasztással, 35,6×44×3,6 mm méretben, Ø32,4 mm kijelzőfelülettel és 400 cd/m² fényerővel. Arduino, ESP32, STM32 és Raspberry Pi rendszerekhez illeszthető okosóra, műszer és IoT infopanel projektekhez.
💡 Miért érdemes ezt a kijelzőt választani?
- 🔵 Kerek IPS kijelző Esztétikus, modern forma műszerekhez, okosórákhoz és infopanelekhez.
- ⚡ Gyors SPI csatlakozás 4 vezetékes SPI interfész egyszerű illesztést biztosít Arduino, ESP32, STM32 és Raspberry vezérlőkhöz.
- ☀️ Erős fényerő 400 cd/m² fényerő jól látható képet ad napsütésben és kültéri környezetben is.
- 🔧 Kész driver támogatás A GC9A01 vezérlőhöz több kész könyvtár elérhető, például TFT_eSPI és gc9a01-arduino.
📊 Műszaki adatok
| Termék típusa | Kerek IPS LCD kijelző |
|---|---|
| Vezérlő chip | GC9A01 |
| Interfész típusa | 4 vezetékes SPI (SCK, MOSI, CS, DC/RS + VCC, GND, RESET, BL) |
| Pinek száma | 8 (VCC, GND, SCK, MOSI, CS, DC, RESET, BL) |
| Látószög | IPS teljes látószög, torzításmentes kép szinte minden irányból |
| Kijelző terület | Ø32,4 mm |
| Fényerő | 400 cd/m² |
| Feszültség | 2,8–3,3V |
| Áramfelvétel | 30 mA |
| Méret | 35,6 x 44 x 3,6 mm |
| Színmélység | Full color (16/24 bit, modelltől függően) |
| Háttérvilágítás | Beépített, BL pin szabályozza |
| Érintőképernyő | Nincs, csak kijelzés |
🔍 A legfontosabb paraméterek
- GC9A01Vezérlő chip
- 2,8–3,3VTápfeszültség
- Ø32,4 mmKijelző átmérő
- 400 cd/m²Fényerő
💡 Mire használható?
- Okosóra és műszer Okosóra, műszeregység, érzékelőpanel és mini dashboard kijelzőjéhez.
- DIY és hobbi robotika Kis eszközök, asztali kiegészítők és egyedi elektronikai projektek kijelzőjeként.
- Fejlesztői prototípus Arduino és ESP alapú projektek demonstrációjához.
- IoT okosotthon kijelző Időjárásjelző, IoT infópont és mini menüpanelek megjelenítéséhez.
🛡️ Előnyök és funkciók
- Kerek forma: Esztétikus, modern kialakítás műszerekhez, okosórákhoz és infopanelekhez.
- IPS technológia: Teljes színtartomány és széles látószög, torzításmentes megjelenítéssel.
- 4 vezetékes SPI interfész: Gyors adatátvitel és egyszerű illesztés Arduino, ESP32, STM32 és Raspberry vezérlőkhöz.
- 400 cd/m² fényerő: Napsütésben és kültéri környezetben is jól olvasható kép.
- GC9A01 vezérlő chip: Széles körben támogatott, kész driver könyvtárakkal, például TFT_eSPI és gc9a01-arduino.
- Kompakt, lapos kialakítás: Kevés helyet igényel, bármilyen dobozba vagy panelbe beépíthető.
- Alacsony fogyasztás: 30 mA áramfelvétel akkumulátoros vagy hordozható rendszerekhez is megfelelő.
⚠️ Mire kell figyelni a használat során?
- Csak 2,8–3,3V tápfeszültséggel működik: 5V-os csatlakozás esetén jelszintillesztés (level shifter) szükséges.
- Driver könyvtár telepítése szükséges: SPI vezérléshez a megfelelő pinneveket (SCK, MOSI, CS, DC, RESET, BL) kell használni.
- Nem érintőképernyős: A panel kizárólag kijelzésre alkalmas, touch funkcióhoz más panel szükséges.
- Vékony panel: Szerelésnél ügyelj a sérülésre, merevítő vagy borítás ajánlott.

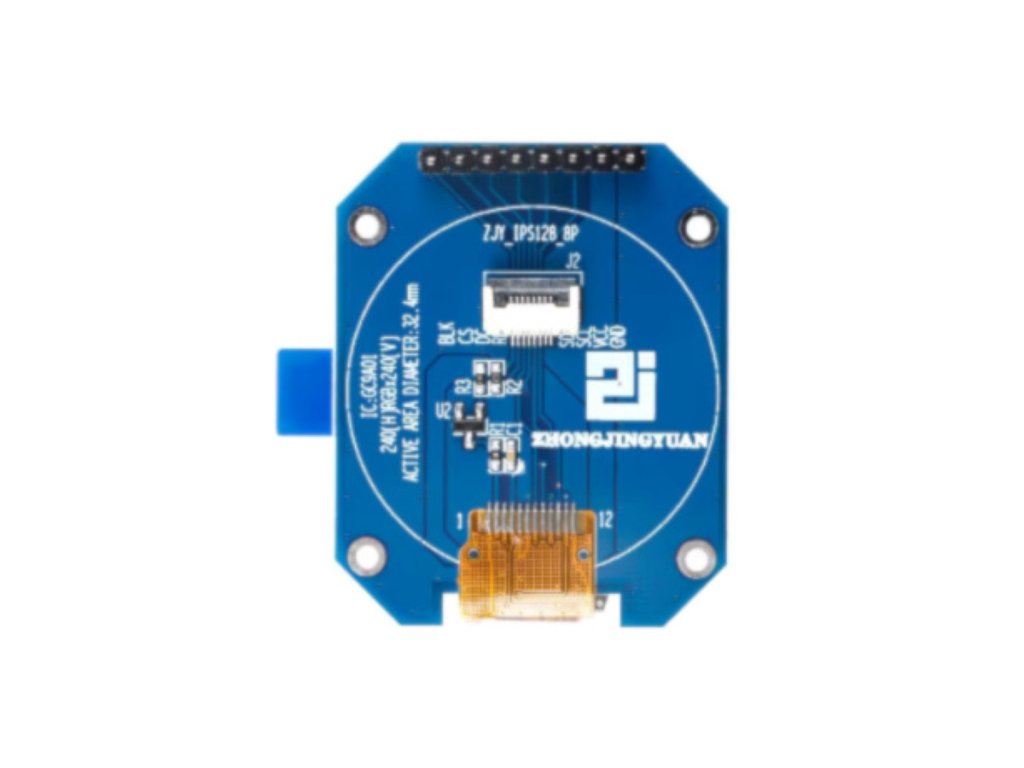

- Csatlakoztatás előtt ellenőrizd a pin-outot: A modul jellemzően szalagkábeles vagy forrasztópados csatlakozású.

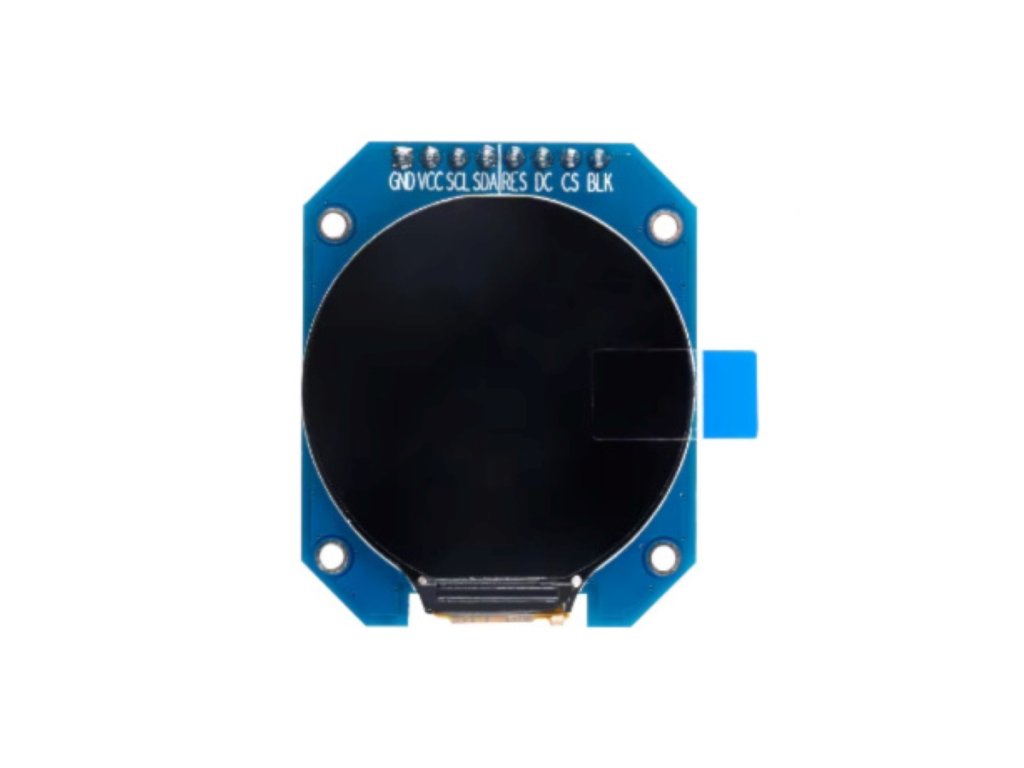

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (2,8–3,3V) |
| GND | Föld |
| SCK | SPI órajel |
| MOSI | SPI adatvonal |
| CS | Chip select |
| DC | Data/Command vonal |
| RESET | Reset bemenet |
| BL | Háttérvilágítás vezérlése (PWM-mel szabályozható) |
🧩 Beépítési tippek
- Vékony panel kezelése: Szerelés közben óvatosan bánj a panellel, sérülés elkerülése érdekében merevítés vagy borítás ajánlott.
- Pin-out ellenőrzése: Szalagkábeles vagy forrasztópados csatlakoztatás előtt teszteld és ellenőrizd a kivezetéseket.
❓ Gyakori kérdések (GYIK)
- Milyen vezérlőchipet tartalmaz ez a kerek LCD kijelző modul?A modul GC9A01 vezérlőchipet tartalmaz, amelyhez kész Arduino, ESP32 és STM32 driver könyvtárak (pl. TFT_eSPI, gc9a01-arduino) elérhetők.
- Érintőképernyős-e ez a kerek IPS LCD panel?Nem – a modul csak megjelenítésre alkalmas, érintőképernyő funkcióhoz más, érintőpaneles kijelzőt kell választani.
- Közvetlenül csatlakoztatható-e ez a kerek kijelző 5V-os Arduino-hoz?Csak 2,8–3,3V tápfeszültséggel működik – 5V-os MCU esetén jelszintillesztő (level shifter) alkalmazása szükséges a megbízható és biztonságos működéshez.
