Színes Touchscreen kijelző 2.8" TFT LCD érintőképernyő modul (240x320, SPI, 3.3-5V)
- Kijelző típusa: Színes TFT LCD, érintőréteggel
- Kijelző mérete: 2,8 hüvelyk
- Felbontás: 320 × 240 (QVGA)
- Vezérlő IC: ILI9341
- Adatbusz: SPI
- Működési feszültség: 3,3–5 V
2,8" színes TFT LCD érintő kijelző – 240x320 SPI, ILI9341, touchscreen, SD kártyaolvasóval
Ez a 2,8 hüvelykes TFT LCD érintőkijelző 240×320 (QVGA) felbontású, ILI9341 vezérlő IC-re épülő, SPI interfészű panel, beépített rezisztív érintőréteggel és Micro SD kártyaolvasóval. A modul 3,3–5V tápfeszültségről üzemel, adatlábai pedig mind 3,3V, mind 5V-os logikai szinttel kompatibilisek, így Arduino és ESP32 mellé egyaránt közvetlenül csatlakoztatható.
💡 Miért érdemes ezt a kijelzőt választani?
- 🖐️ Beépített touchscreen Rezisztív érintőréteg saját SPI vezérléssel, közvetlen felhasználói interakcióhoz.
- 💾 SD kártyaolvasó a panelen Képek, adatok tárolására és beolvasására külön modul nélkül.
- 🎨 240×320 színes felbontás Éles, jól olvasható kép az ILI9341 vezérlővel.
- ⚡ 3,3V/5V kompatibilis lábak Közvetlenül csatlakoztatható 3,3V-os (ESP32) és 5V-os (Arduino) rendszerekhez is.
📊 Műszaki adatok
| Kijelző típusa | Színes TFT LCD, érintőréteggel |
|---|---|
| Kijelző mérete | 2,8 hüvelyk |
| Felbontás | 320 × 240 (QVGA) |
| Vezérlő IC | ILI9341 |
| Adatbusz | SPI |
| Működési feszültség | 3,3–5 V |
| Logikai szint | 5V-kompatibilis, adatlábak 3,3V vagy 5V-ról is vezérelhetők |
| Érintőkijelző | Igen, rezisztív, saját SPI interfésszel |
| SD kártya csatlakozó | Igen, Micro SD, külön SPI busszal |

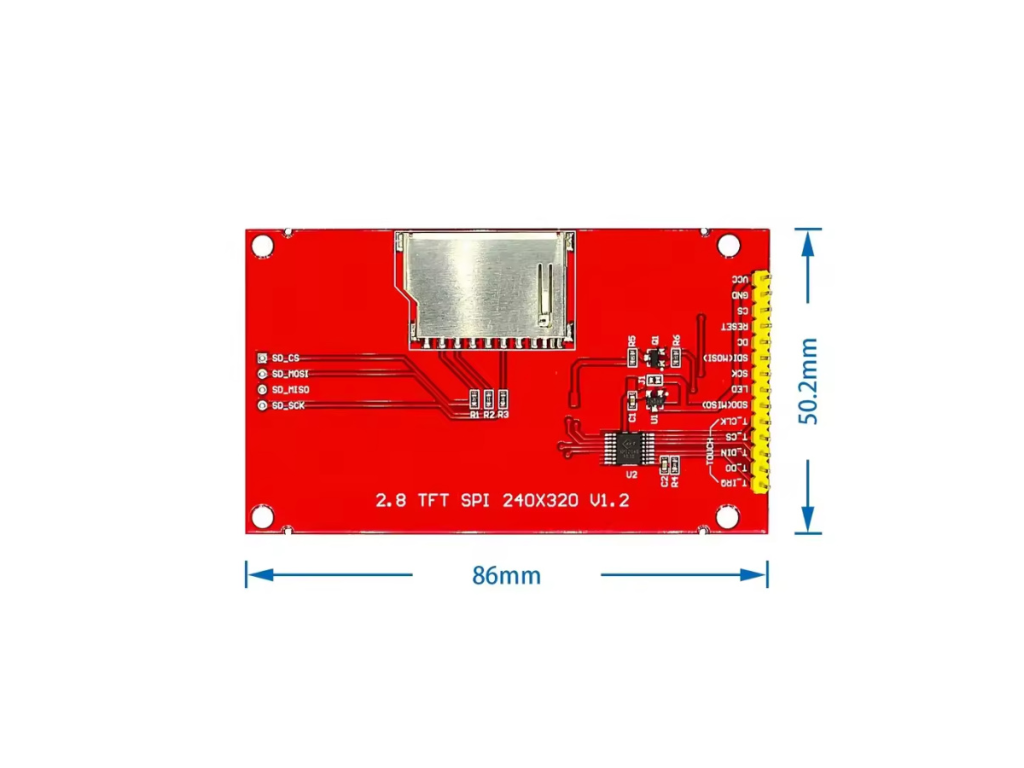

| Panel méret | 86 × 50,2 mm |
| Csomag tartalma | 1× 2,8" TFT SPI érintőkijelző modul, 1× érintőtoll |
🔍 A legfontosabb paraméterek
- 320×240Felbontás
- 2,8"Átló
- ILI9341Vezérlő IC
- 3,3-5VTápfeszültség
💡 Mire használható?
-
Arduino/ESP32 grafikus felületek Menük, mérőműszer-kijelzők, vezérlőpanelek érintős megjelenítésére.
-
Adatnaplózás SD kártyával Mérési adatok, képek mentése és beolvasása a beépített SD kártyaolvasóval.
-
Egyszerű grafikus játékok, UI-k Érintésvezérelt kezelőfelületek és kisebb grafikus alkalmazások fejlesztésére.
-
Okosotthon vezérlőpanel Fali vagy asztali kezelőegység kialakítására mikrokontrolleres rendszerekhez.
🛡️ Előnyök és funkciók
-
Kettős funkció egy panelen: A kijelző, az érintőréteg és az SD kártyaolvasó egyetlen kompakt modulban, közös SPI csatlakozási elven érhető el.
-
Széles kompatibilitás: A 3,3V/5V-kompatibilis adatlábak miatt szintillesztés nélkül köthető 5V-os Arduino és 3,3V-os ESP32 rendszerekhez is.
-
Széles szoftvertámogatottság: Az ILI9341 vezérlőhöz számos nyílt forráskódú grafikus könyvtár elérhető, gyors elindítást biztosítva.
-
Kényelmes érintővezérlés: A mellékelt érintőtoll pontos, kényelmes kezelést tesz lehetővé a kisebb kijelzőn is.
🔌 Bekötés és kezelőszervek
| VCC / GND | Tápfeszültség betáplálása a kijelző számára (3,3–5V) |
|---|---|
| CS / RESET / DC | A kijelző chip-select, reset és adat/parancs vezérlő lábai |
| SDI(MOSI) / SCK / SDO(MISO) | A kijelző SPI adat- és órajelvonalai |
| LED | Háttérvilágítás tápellátása/vezérlése |
| T_CLK / T_CS / T_DIN / T_DO / T_IRQ | Az érintőréteg saját SPI vezérlő- és megszakítás-lábai |
| SD_CS / SD_MOSI / SD_MISO / SD_SCK | A beépített Micro SD kártyaolvasó SPI csatlakozási pontjai |
⚠️ Mire kell figyelni a használat során?
-
Három különálló SPI eszköz egy buszon: A kijelző, az érintőréteg és az SD kártyaolvasó külön CS (chip select) lábbal rendelkezik, ezeket a szoftverben egyenként, helyesen kell kezelni.
-
Helyes bekötés ellenőrzése: A sok kivezetés miatt bekötés előtt mindig ellenőrizd a panelen található feliratozást, a felcserélt lábak hibás vagy hiányzó működést okoznak.
-
Megfelelő driver-könyvtár kiválasztása: Az ILI9341 vezérlőhöz és az érintőréteghez illesztett szoftverkönyvtárat (pl. Adafruit_ILI9341, XPT2046_Touchscreen) használj a helyes megjelenítéshez és érintésérzékeléshez.
-
Óvatos kezelés: A kijelző felülete és az érintőréteg érzékeny lehet ütésre, éles tárgyakra, ezért kezeld körültekintően, lehetőleg a mellékelt érintőtollal.
🧩 Használati tippek
-
Közös SPI busz kihasználása: A kijelző, az érintőréteg és az SD kártya egy közös SPI buszon is működtethető, ha a szoftver megfelelően váltogatja a CS lábakat.
-
Könyvtár beállítása: A grafikus könyvtárban válaszd ki az ILI9341 vezérlő profilját és a 320×240-es felbontást a helyes megjelenítéshez.
-
Érintés kalibrálása: Első használat előtt érdemes az érintőréteget a használt könyvtár kalibrációs rutinjával pontosra beállítani.
❓ Gyakori kérdések (GYIK)
-
🎨 Milyen felbontású a kijelző?A kijelző 2,8 hüvelykes, 320×240 (QVGA) felbontású.
-
🧩 Melyik vezérlő IC-t használja?A kijelző az ILI9341 vezérlő IC-re épül.
-
🖐️ Van rajta érintőréteg?Igen, a modul beépített rezisztív érintőréteggel rendelkezik, saját SPI vezérléssel.
-
💾 Van rajta SD kártyaolvasó?Igen, a panelen található egy Micro SD kártyaolvasó, saját SPI csatlakozási pontokkal.
-
⚡ Használható 3,3V-os és 5V-os mikrovezérlővel is?Igen, a modul adatlábai mind 3,3V, mind 5V logikai szinttel kompatibilisek, így Arduino és ESP32 mellé is közvetlenül csatlakoztatható.
-
📦 Mit tartalmaz a csomag?A csomag 1 db 2,8" TFT SPI érintőkijelző modult és 1 db érintőtollat tartalmaz.
