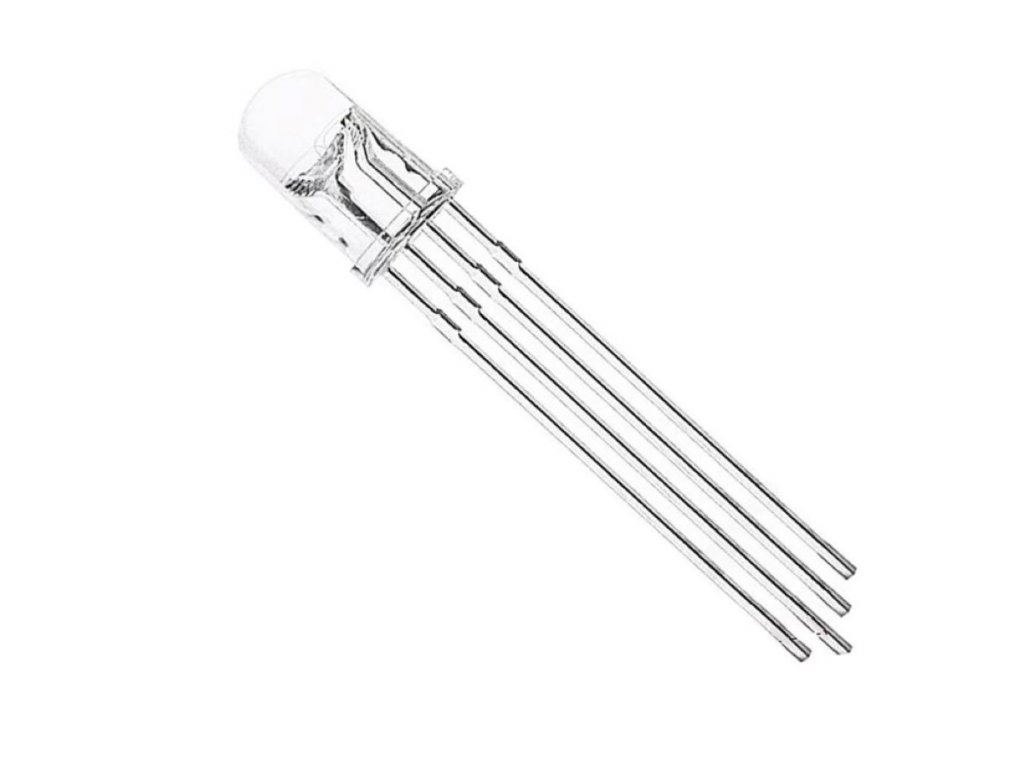

RGB LED 5mm közös anódú nagy fényerejű dióda
- Méret: 5 mm
- Szín: RGB (közös anód)
- Fényerősség:
- Piros:2000-3000 mcd
- Zöld:15000-18000 mcd
- Kék:7000-8000 mcd
RGB LED 5mm közös anódú nagy fényerejű dióda
Ez az RGB LED 5mm átmérőjű, közös anódos kialakítású, és három különálló katódon keresztül vezérelve bármilyen szín kikeverhető. Piros: 2000–3000 mcd, zöld: 15000–18000 mcd, kék: 7000–8000 mcd. PWM vezérléssel Arduino-hoz is könnyen illeszthető.
💡 Miért érdemes ezt az RGB LED-et választani?
- ✨ Nagy fényerősség Különlegesen élénk, jól látható színek jellemzik ezt a típust.
- 🔩 Kompakt tokozás Kicsi, egyszerűen forrasztható tokozás, mely minden elektronikai projektbe illeszthető.
- 🔀 Közös anódú vezérlés Egyszerű mikrovezérlő-kompatibilitás, könnyen illeszthető digitális vezérléshez.
- 🌈 PWM-es színkeverés PWM vezérléssel szinte végtelen szín kikeverhető.
📊 Műszaki adatok
| Termék típusa | RGB LED, közös anódú kivitel |
|---|---|
| Méret | 5 mm átmérő, víztiszta vagy diffúz burkolat |

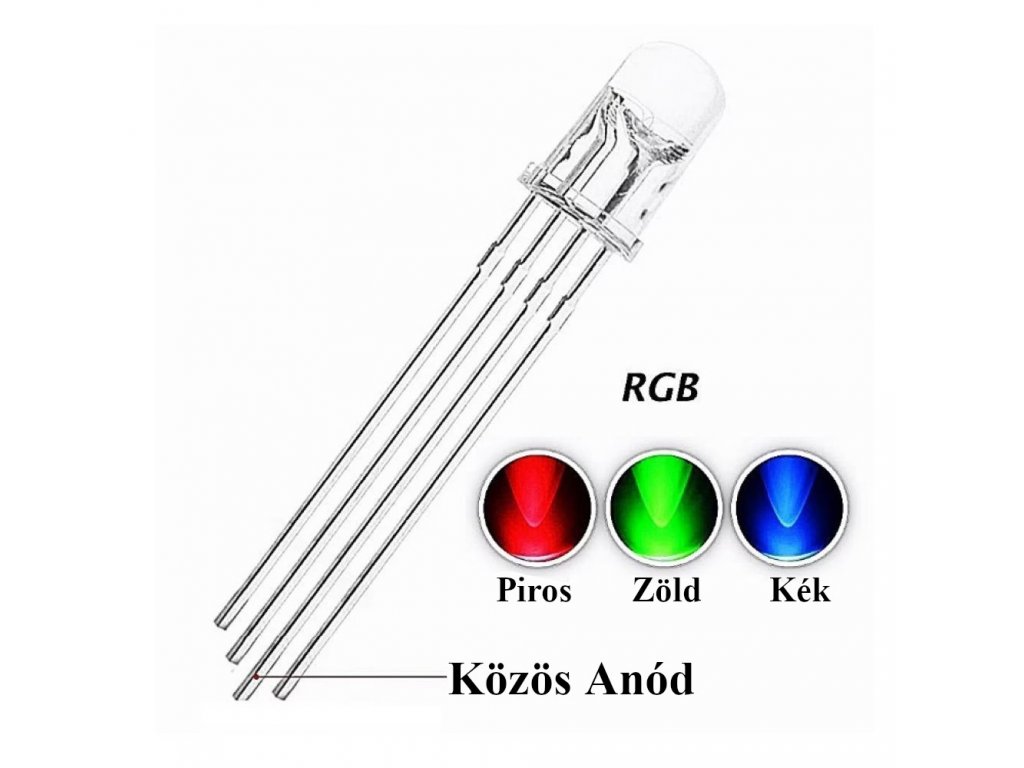

| Kivitel | Közös anód (hosszabb láb), katódok külön színhez |
| Piros szín fényerőssége | 2000–3000 mcd |
| Piros szín feszültsége | 2–2,2 V |
| Piros szín árama | 20 mA |
| Zöld szín fényerőssége | 15000–18000 mcd |
| Zöld szín feszültsége | 3–3,2 V |
| Zöld szín árama | 20 mA |
| Kék szín fényerőssége | 7000–8000 mcd |
| Kék szín feszültsége | 3–3,2 V |
| Kék szín árama | 20 mA |
| Ajánlott sugárzási szög | 20–60° típustól függően |
🔍 A legfontosabb paraméterek
- 5 mmÁtmérő
- 2000–3000 mcdPiros fényerő
- 15000–18000 mcdZöld fényerő
- 7000–8000 mcdKék fényerő
💡 Mire használható?
- Kijelzők és világító effektek Vizuális visszajelzések, hangulatos fények, díszvilágítás és interaktív elektronikák építésére, ahol dinamikusan keverhetők a fényárnyalatok.
- Mikrokontrolleres vezérlés PWM használatával szín- és fényerő-átmenetek valósíthatók meg, például Arduino-val vagy más digitális vezérléssel.
- Dekoráció és egyedi kijelzés Világító logók, modellezés és díszvilágítás építéséhez.
- DIY és oktatási projektek Vizuális effektusok és tanulóprojektek megvalósításához.
🛡️ Előnyök és funkciók
- Kijelzők és világítóeffektek: Alkalmas vizuális visszajelzések, hangulatos fények, díszvilágítás és interaktív elektronikák, dekorelemek építésére, ahol dinamikusan keverhetők vagy változtathatók a fényárnyalatok.
- Mikrokontrolleres vezérlés: A közös anódnak köszönhetően a három LED külön-külön katódon keresztül szabályozható, így PWM használatával szín- és fényerő-átmenetek valósíthatók meg, például Arduino-val vagy bármely digitális vezérléssel.
- Kompakt, könnyen forrasztható kivitel: A kicsi tokozás minden elektronikai projektbe egyszerűen beépíthető.
- Kiemelkedő fényerő: A leírt típus különlegesen élénk, nagy fényerejű színeket biztosít.
⚠️ Mire kell figyelni a használat során?
- Áramkorlátozó ellenállás: Mindig használj áramkorlátozó ellenállást minden színhez külön.
- Polaritás: A közös anód (hosszabb láb) a pozitív tápra kerül, a katódokat földelés vagy áramvezérlő kapcsolás vezérli.
- Színenkénti eltérés: A fényerősség és a feszültség színenként különböző, ezt mindig vedd figyelembe a tervezéskor.

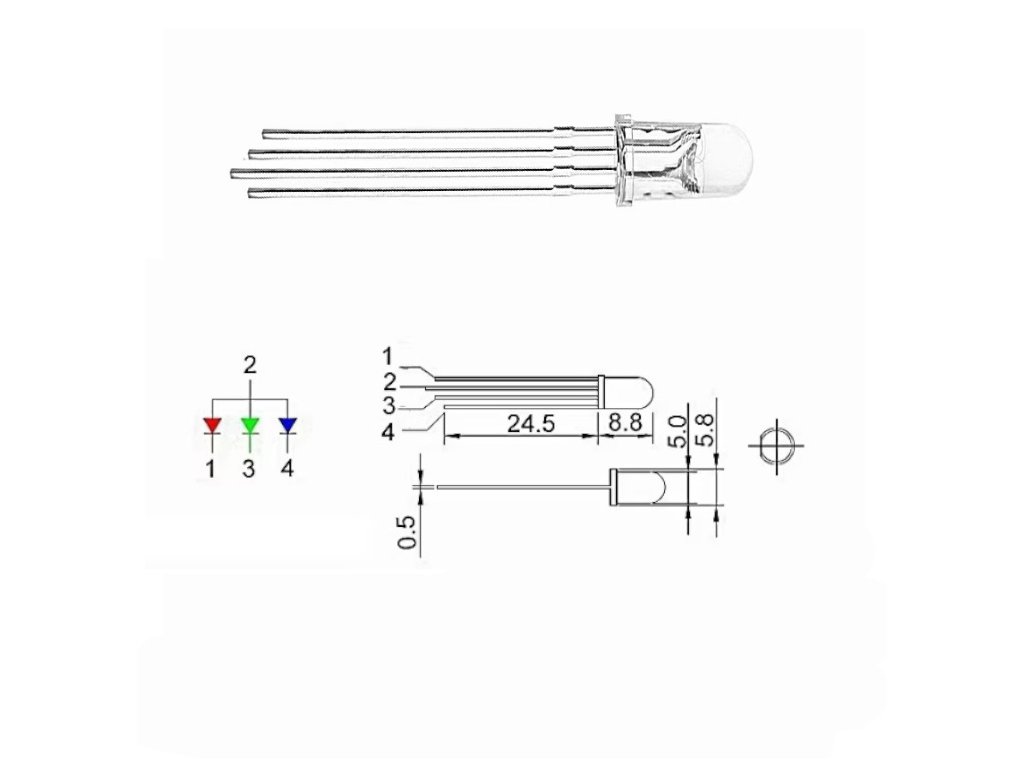

🔌 Bekötési útmutató
| Kivezetés | Funkció |
|---|---|
| Közös anód (hosszabb láb) | Pozitív tápfeszültségre kötendő |
| Piros katód | Piros szín vezérlése áramkorlátozó ellenálláson keresztül |
| Zöld katód | Zöld szín vezérlése áramkorlátozó ellenálláson keresztül |
| Kék katód | Kék szín vezérlése áramkorlátozó ellenálláson keresztül |
❓ Gyakori kérdések (GYIK)
- Mi a különbség a közös anódú és a közös katódú RGB LED között?Közös anódnál a hosszabb láb a pozitívra megy, a három katódot (színenként) vezérlőre kötjük, közös katódnál fordítva.
- Mekkora ellenállást kell használni ehhez az 5mm-es RGB LED-hez?Minden katód lábhoz külön ellenállás szükséges, amelynek értékét a tápfeszültség és az adott szín nyitófeszültsége alapján kell kiszámolni.
- Vezérelhető-e ez az RGB LED Arduino-val?Igen, a három katód lábat három PWM-képes digitális kimenethez kötve tetszőleges szín és fényerő állítható be.
