KY-016 RGB LED modul mikrokontrollerhez – PWM színvezérléssel
- Típus: KY-016
- Bemeneti feszültség: DC 3,3V - 5V
- Mérete: 15 mm x 10.6 mm
- Pinek száma: 4
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
KY-016 RGB LED modul mikrokontrollerhez – PWM színvezérléssel

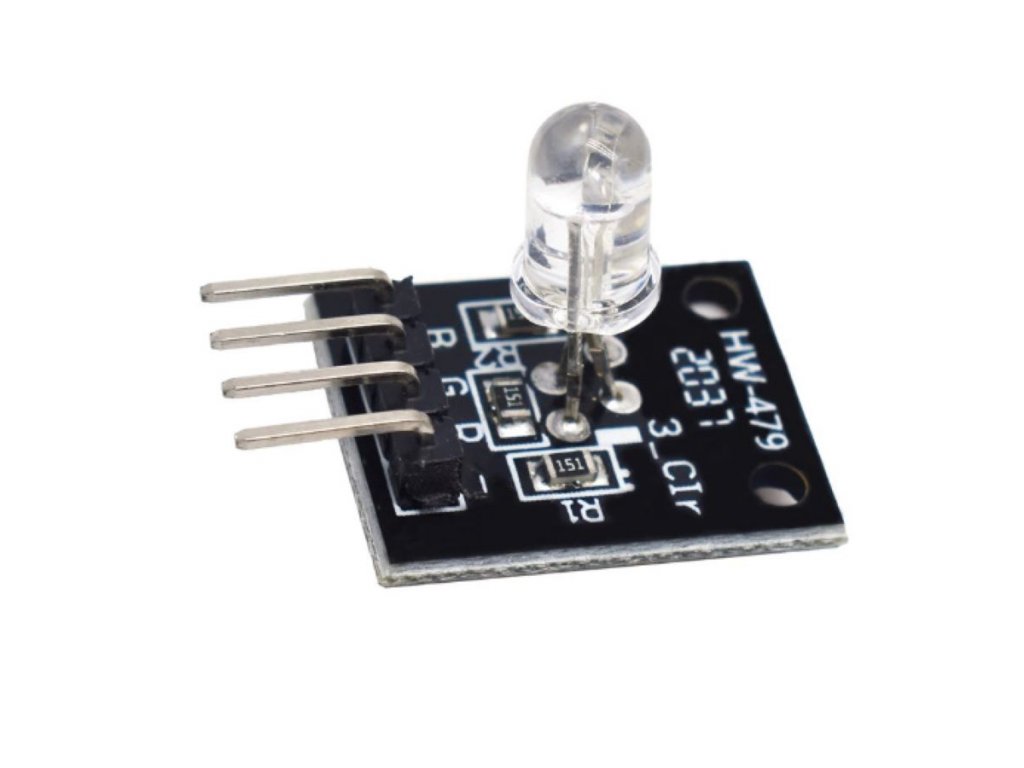

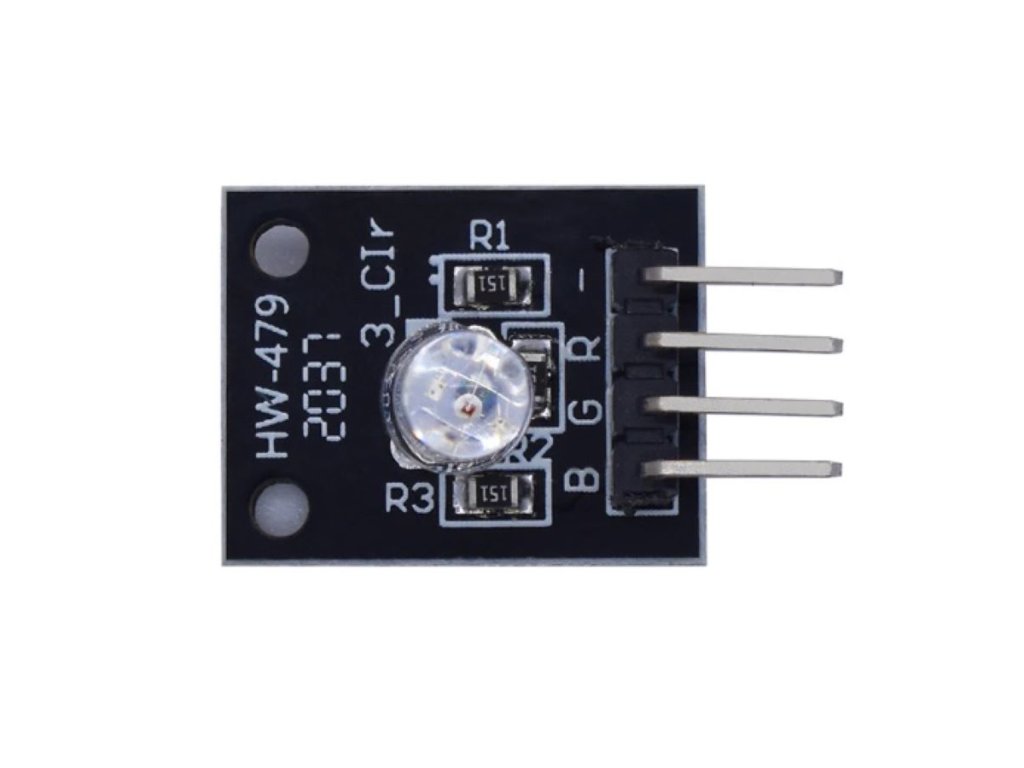

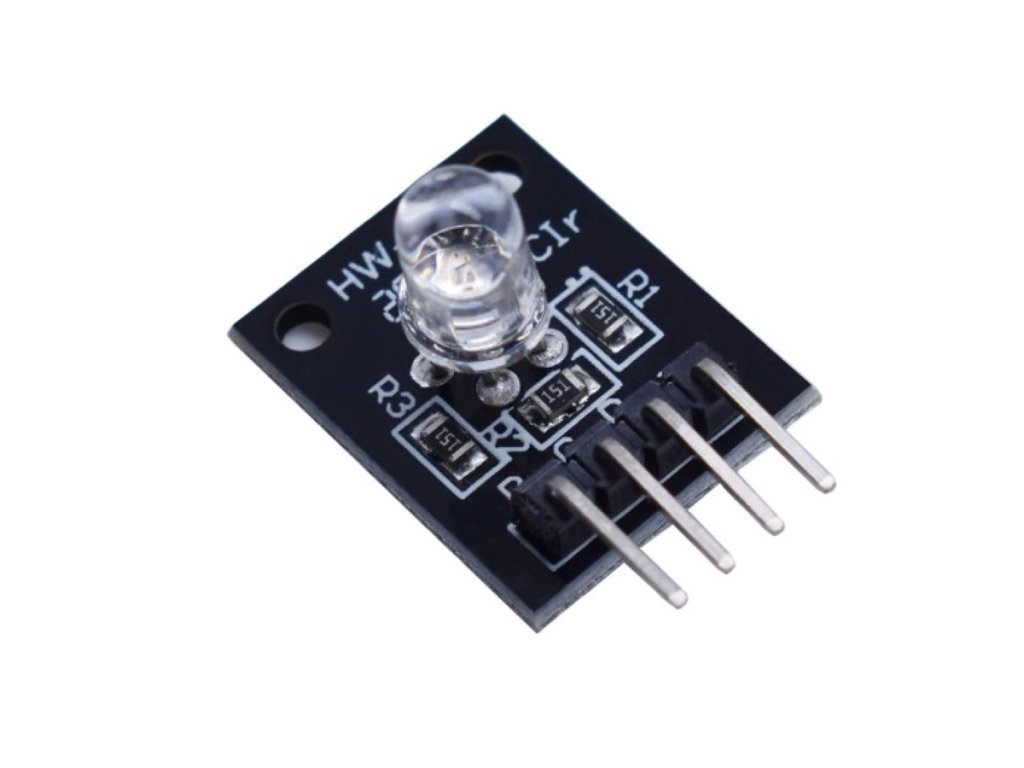

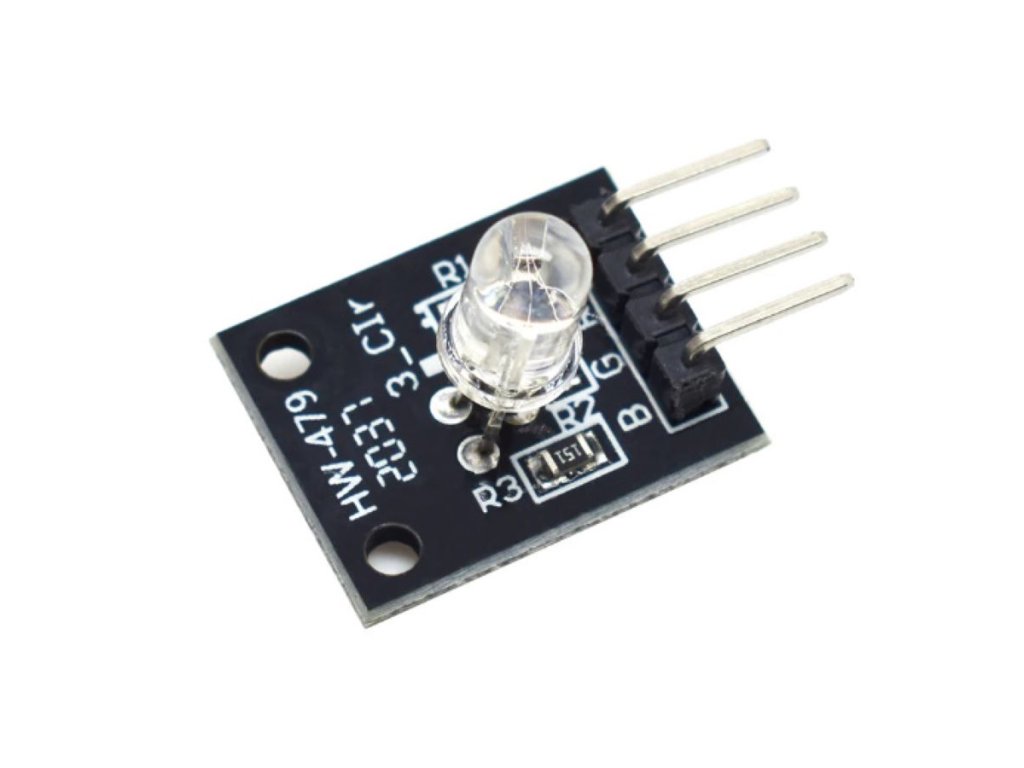

A KY-016 RGB LED modul egyetlen 5 mm-es, közös katódos RGB LED-et tartalmaz beépített védőellenállásokkal (150Ω/piros, 100Ω/zöld/kék). A piros, zöld és kék csatorna PWM-mel egyenként vezérelhető, így ~16,7 millió szín érhető el. Mérete 15×10,6 mm, 4 pines (GND, R, G, B), 3,3–5V DC tápfeszültséggel működik.
💡 Miért érdemes ezt a modult választani?
- 🎨 Szinte végtelen színtartomány PWM vezérléssel körülbelül 16,7 millió szín-kombináció érhető el.
- 📏 Kompakt méret A 15×10,6 mm-es kivitel bármely elektronikai projektbe könnyen illeszthető.
- ⚙️ Egyszerű vezérlés Arduino könyvtárakkal és PWM kimenetekkel könnyen programozható.
- 🛡️ Beépített védőellenállások Külön ellenállás nélkül közvetlenül csatlakoztatható mikrokontrollerhez.
📊 Műszaki adatok
| Termék típusa | RGB LED modul mikrokontrollerhez |
|---|---|
| Modell | KY-016 |
| Bemeneti feszültség | DC 3,3–5V |
| Méret | 15 mm × 10,6 mm |
| Pinek száma | 4 (GND – közös katód, R, G, B anódok) |
| LED | 5 mm, közös katódos RGB, beépített védőellenállások (150 Ω/piros, 100 Ω/zöld/kék) |
| Előfeszültség (Vf) | piros 1,8V, zöld/kék 2,8V |
| Áram | 20 mA/csatorna |
| Vezérlés | PWM minden csatornához |
| Kompatibilitás | minden főbb fejlesztőpanelhez (breadboard, panel, direkt kábel) |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 15×10,6 mmMéret
- 4Pinek száma
- 20 mAÁram csatornánként
💡 Mire használható?
- Mikrokontroller projektek Arduino, ESP, Raspberry vagy más MCU projektek színes fényvisszajelzésére, állapotjelzőként vagy díszkivilágításként.
- DIY és oktatás Oktatási vagy interaktív vezérlő, kijelző, effektek (pl. futófény, állapot, hangulati kijelzés) vizuális megjelenítésére.
- Hangulat- és állapotjelzés Hang-, hangulat- vagy egyedi színjelzések programozására PWM vezérléssel.
- Panelbe építhető megoldás Panelbe, pultba, prototípusba könnyen beágyazható, egyedi fénykódok, figyelmeztetések kijelzéséhez.
🛡️ Előnyök és funkciók
- Szinte végtelen színtartomány: PWM vezérléssel körülbelül 16,7 millió szín-kombináció érhető el.
- Kompakt kialakítás: Kis mérete miatt könnyen illeszthető bármely elektronikai projekthez.
- Egyszerű integráció: Arduino könyvtárakkal és egyszerű vezérléssel használható.
- Univerzális felhasználás: Dekorációtól a gépállapot-visszajelzésig sokféle célra alkalmazható.
- Beépített védelem: A védőellenállások miatt közvetlenül csatlakoztatható mikrokontrollerhez.
⚠️ Mire kell figyelni a használat során?
- Földelés: A közös katódot (GND) mindig a vezérlőpanel földjére kell kötni.
- Villódzásmentes működés: Nagy PWM-frekvencián a kimenetek folyamatos, villódzásmentes színt produkálnak.
- Feszültséghatár: A bemeneti feszültség csak 3,3–5V lehet, túlfeszültség károsítja a modult.
- Helyigény: Kis fizikai mérete miatt szűk helyre, kis panelre is illeszthető.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| GND | Közös katód, a vezérlőpanel földjére kötendő |
| R | Piros csatorna anódja, PWM kimenethez köthető |
| G | Zöld csatorna anódja, PWM kimenethez köthető |
| B | Kék csatorna anódja, PWM kimenethez köthető |
🧩 Beépítési tippek
- Kompakt beépítés: Kis mérete miatt szűk helyre, kis panelre is elhelyezhető.
- Rugalmas csatlakoztatás: Breadboardra, panelre vagy direkt kábelezéssel egyaránt illeszthető.
❓ Gyakori kérdések (GYIK)
- Kell-e külső ellenállás a KY-016 RGB LED modulhoz?Nem – a modul tartalmaz beépített védőellenállásokat minden csatornán, így közvetlenül csatlakoztatható mikrokontrollerhez.
- Hogyan vezérelhető PWM-mel az RGB LED modul?Minden szín (R, G, B) lábát egy-egy PWM-képes digitális kimenethez kell kötni, és az analogWrite() vagy hasonló paranccsal állítható a fényerő 0–255 között.
- Mekkora a KY-016 modul maximális üzemi feszültsége?A modul 3,3–5V DC között üzemel – ennél magasabb feszültség károsíthatja a LED-et.
