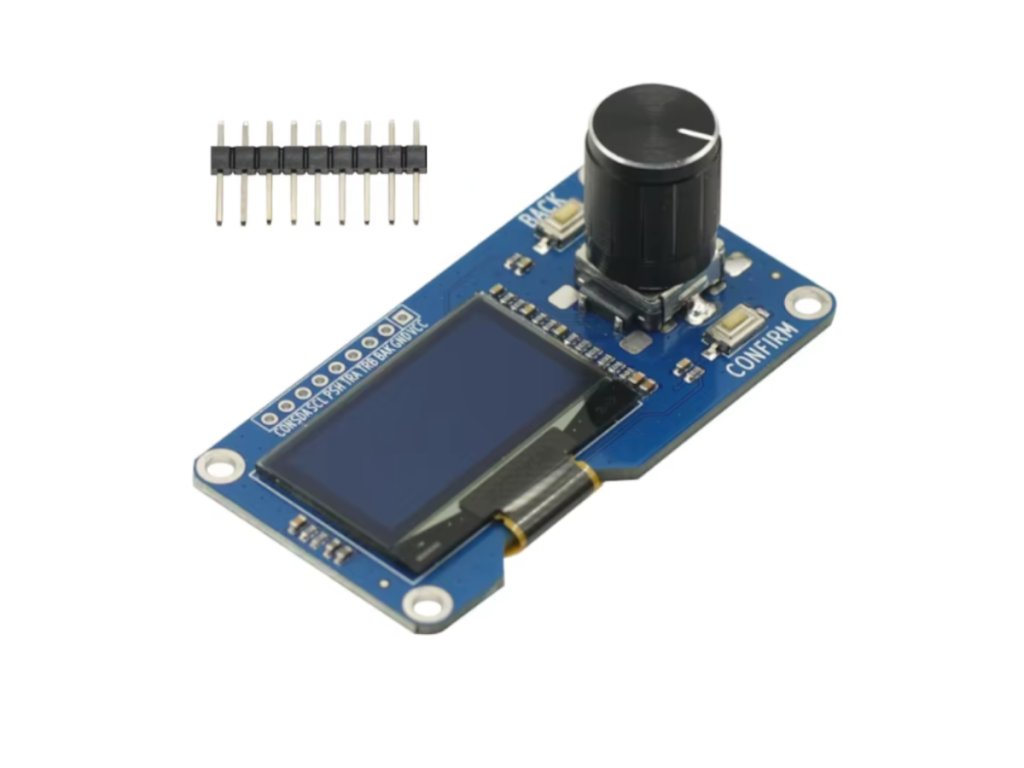

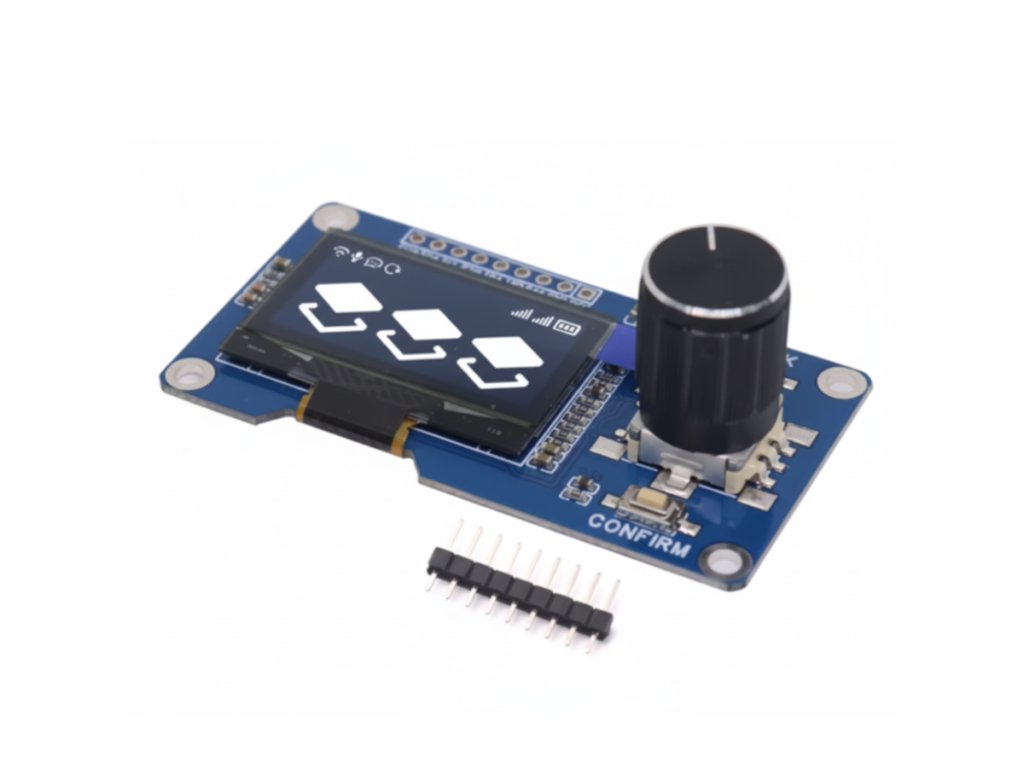

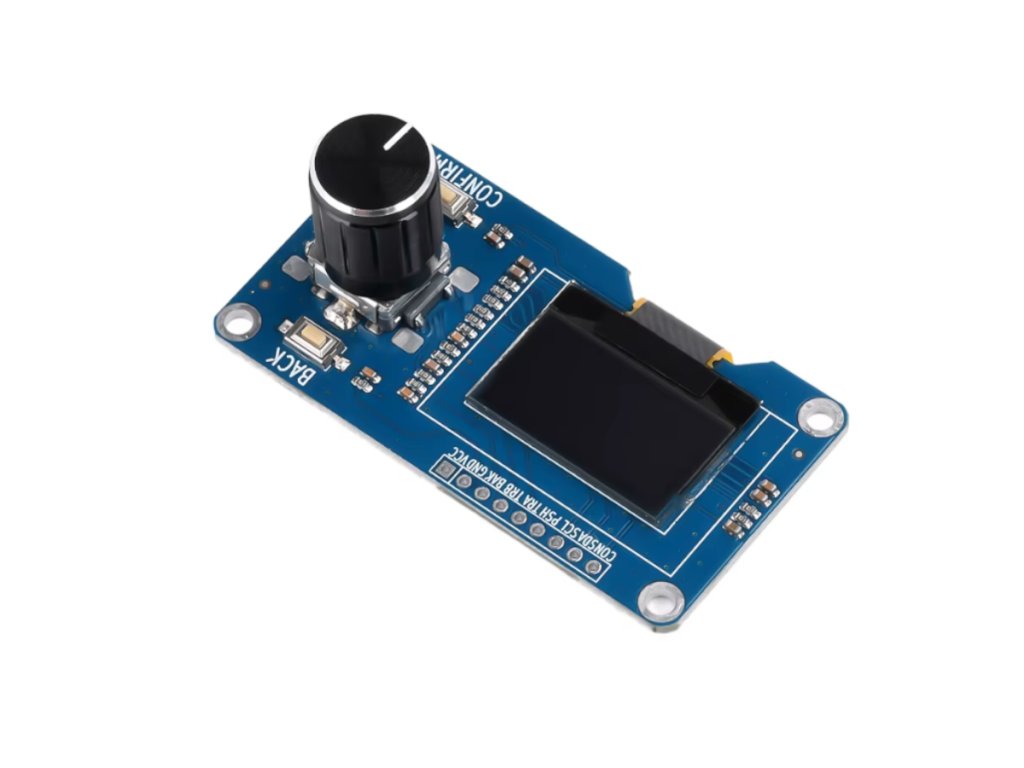

OLED kijelző modul EC11 forgó enkóderrel menüvezérléshez

OLED kijelző modul EC11 forgó enkóderrel menüvezérléshez

💡 Miért érdemes ezt a modult választani?

• 🧩 Kompakt kialakítás A kijelző és a kezelőszervek egyetlen panelen kaptak helyet, kevesebb kábelezéssel és kisebb beépítési helyigénnyel.
• 🔌 I2C interfész Kevesebb vezetékkel, egyszerű bekötéssel csatlakoztatható Arduino, ESP32, ESP8266 és Raspberry Pi rendszerekhez.
• 🔄 360°-os forgó enkóder Az EC11 enkóder végtelen forgással és pontos irány- és lépésérzékeléssel rendelkezik.
• 🖥️ Alacsony fogyasztású OLED kijelző Nagy kontraszttal és kiváló láthatósággal rendelkezik.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 1,3"Kijelző méret
• 128×64Felbontás
• 3,3V/5VTápfeszültség
• 20 lépésEnkóder pozíciók

💡 Mire használható?

• 🎛️
  Paraméterállítás Fényerő, sebesség, hangerő és időzítés beállítására forgó enkóderrel.
• 🖥️
  Menüvezérelt rendszerek Kijelző és kezelőfelület egyetlen panelen, interaktív menürendszerekhez.
• 🤖
  Robotika és automatizálás Vezérlőpanelek és automatizált rendszerek kezelőfelületéhez.
• 🛠️
  DIY elektronikai projektek Prototípusokhoz és egyedi Arduino, ESP32, ESP8266, Raspberry Pi projektekhez.

🛡️ Előnyök és funkciók

• Kompakt, integrált panel: A kijelző és a kezelőszervek egy panelen helyezkednek el, így csökken a kábelezés és a beépítési helyigény.
• Intuitív kezelés: A forgatás és a gombnyomás kombinációja egyszerű navigációt tesz lehetővé menükben és beállításokban.
• I2C kommunikáció: Kevesebb vezetékkel csatlakoztatható Arduino, ESP32, ESP8266 és Raspberry Pi rendszerekhez.
• Pontos enkóder érzékelés: Az EC11 enkóder 20 lépéses pozícióval és 360°-os végtelen forgással rendelkezik.
• Kiegészítő nyomógombok: A beépített enkódergomb mellett külön vissza (Return) és megerősítés (Confirm) gomb is rendelkezésre áll.
• DIY-barát megoldás: Gyors integrációt tesz lehetővé DIY projektekbe és prototípusokba.

⚠️ Mire kell figyelni a használat során?

• I2C cím és driver: Az I2C cím és a kijelző driver a használt OLED típustól függ.
• Kompatibilis könyvtár szükséges: Programozáskor SSD1306 vagy SH1106 kompatibilis könyvtár szükséges.
• Tápfeszültség ellenőrzése: A modul 3,3V és 5V rendszerekkel is használható, de a bekötést mindig ellenőrizni kell.
• Ajánlott programkönyvtár: Arduino IDE-ben az U8g2 vagy az Adafruit SSD1306 könyvtár használata ajánlott.

🔌 Használatba vétel

• I2C csatlakoztatás: A modult I2C (IIC) buszon keresztül kell csatlakoztatni Arduino, ESP32, ESP8266 vagy Raspberry Pi rendszerhez.
• Enkóder kezelése: Az EC11 forgó enkóder 5 lábas kivezetéssel és beépített nyomógombbal rendelkezik.
• Kiegészítő gombok bekötése: A vissza (Return) és megerősítés (Confirm) gombok külön kivezetésen csatlakoztathatók.
• Szoftveres előkészítés: Programozás előtt SSD1306 vagy SH1106 kompatibilis könyvtárat kell telepíteni.

❓ Gyakori kérdések (GYIK)

• Milyen vezérlőchippel rendelkezik az OLED kijelző ebben a modulban?
  A modul 1,3"-os OLED panele SH1106 vezérlőchippel rendelkezik – ehhez az SH1106-kompatibilis könyvtárat kell választani, nem az SSD1306-ot.
• Hány lépése van egy teljes fordulatnak az EC11 enkódernek ebben a modulban?
  Az EC11 enkóder 20 lépéses pozícióval rendelkezik fordulatonként, és 360°-ban végtelenül forgatható.
• Milyen kiegészítő gombok érhetők el ezen az OLED enkóder modulon?
  A forgó enkóder lenyomható gombja mellett egy vissza (Return) és egy megerősítés (Confirm) nyomógomb is elérhető a modulon.
