OLED kijelző modul fehér SSD1306 IIC mikrokontrollerekhez
- Típus: SH-S091
- Működési feszültség: 3.3V-5.0V
- Kijelző mérete: 22,384 mm x 5,584 mm
- Méret: 38 mm x 12 mm
- Pixelméret: 0,175 mm x 0,175 mm
OLED kijelző modul fehér SSD1306 IIC mikrokontrollerekhez

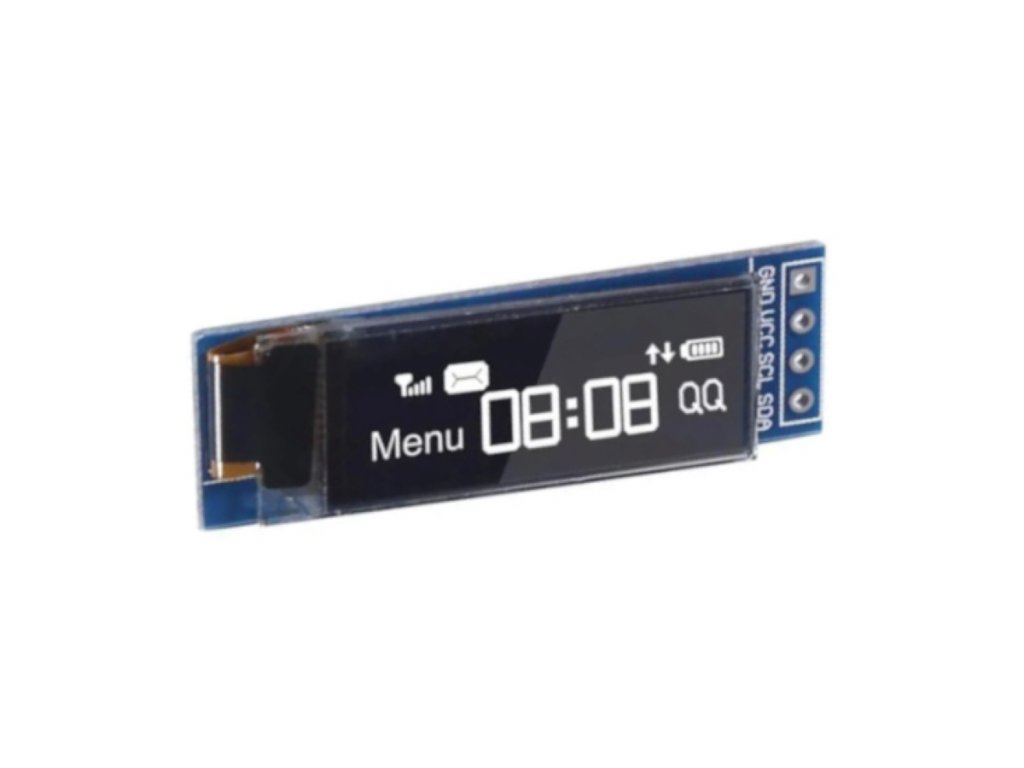

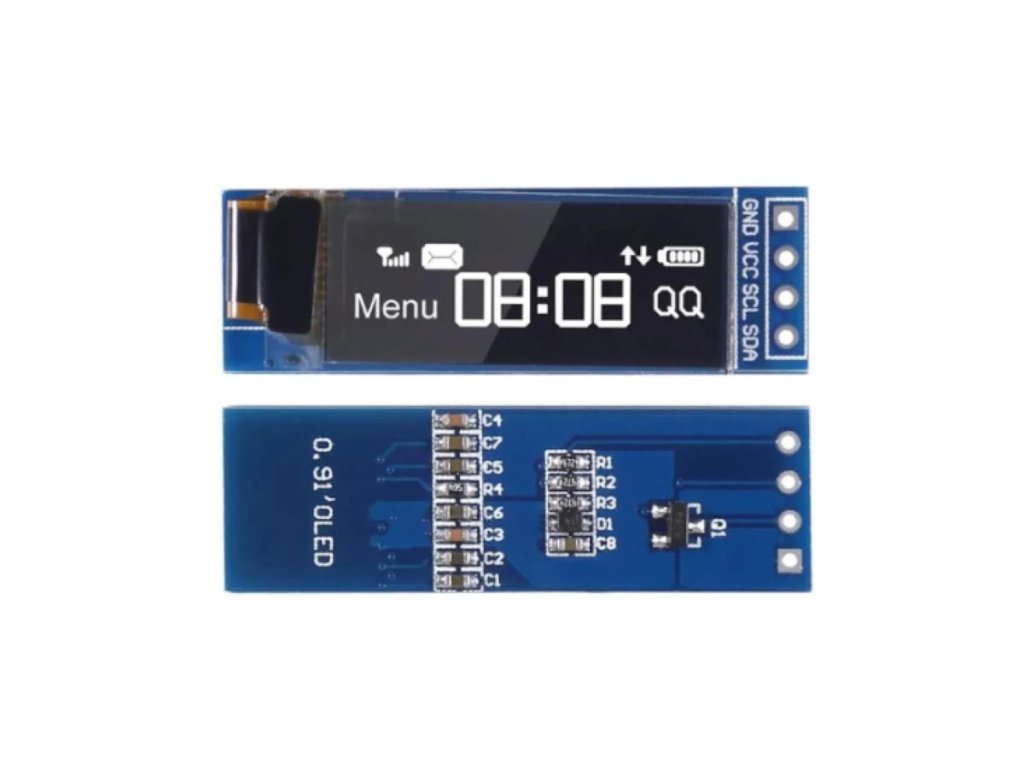

Ez a fehér OLED kijelző modul IIC interfészen (4 pin: GND, VCC, SCL, SDA), 3,3–5V DC tápfeszültséggel, 38×12 mm panel méretben (22,384×5,584 mm kijelzőfelület) és 0,175 mm-es pixelmérettel rendelkezik. Főchipje az SSD1306 – Arduino, STM, ESP és más MCU rendszerekhez könnyen illeszthető adatkijelzéshez.
💡 Miért érdemes ezt a kijelzőt választani?
- 📟 Kompakt adatmegjelenítés Adat, menü, érték, státusz, villamos paraméterek vagy szenzorértékek kompakt, élénk fehér képernyőn való megjelenítésére – fejlesztés, prototípus, mérés, Smart Home, robotikai vagy IoT alkalmazásokban optimális.
- 🔌 4-lábú IIC (I2C) csatlakozás GND, VCC, SCL, SDA – minden népszerű mikrokontrollerrel könnyen összeköthető.
- 📏 Vékony, keskeny kialakítás 38×12 mm panelméret és 0,175 mm-es kicsi pixelméret – panel- vagy zsebalkalmazásokban, hordozható eszközökben sem foglal sok helyet.
- 🧩 Sokoldalú felhasználás Egyszerű illesztés révén sokféle DIY és fejlesztői projektbe beépíthető, praktikus megoldás.
📊 Műszaki adatok
| Típus | SH-S091 |
|---|---|
| Fő chip | SSD1306 |
| Működési feszültség | 3,3–5,0V DC |
| Interfész | IIC (4 pin: GND, VCC, SCL, SDA) |
| Kijelző méret | 22,384 × 5,584 mm |
| Kijelző színe | fehér |
| Panel méret | 38 × 12 mm |
| Pixelméret | 0,175 × 0,175 mm |
| Pinek száma | 4 |
| Megjegyzés | SPI illesztéshez más panel szükséges |
🔍 A legfontosabb paraméterek
- 3,3–5,0V DCTápfeszültség
- 38×12 mmPanel méret
- 0,175 mmPixelméret
- 4Pinek száma
💡 Mire használható?
- IoT és szenzor adatkijelzés Szenzorértékek, adatok és állapotinformációk megjelenítésére Smart Home és IoT modulokban.
- Fejlesztői és oktatási projektek Fejlesztői labor, oktatási projekt, Arduino, ESP32 és STM fejlesztésekhez.
- Egyedi műszerek és hordozható eszközök Egyedi műszeregység, mobil diagnosztika vagy hordozható vezérlő kijelzőjeként.
- Otthoni és műhelyi felhasználás Kompakt demópanel, hobby alkalmazás, valamint otthoni vagy műhelyi eszközökhöz.
🛡️ Előnyök és funkciók
- Modern, keskeny kialakítás: Extra éles fehér OLED kijelző, vékony formátumban.
- Alacsony fogyasztás: Széles körű mikrokontroller kompatibilitás mellett energiatakarékos működés.
- Gyors illesztés IIC csatlakozóval: Arduino, STM, ESP és más fejlesztői platformokhoz egyszerűen csatlakoztatható.
- Finom felbontás, nagy kontraszt: Kiváló olvashatóság kis helyen is.
⚠️ Mire kell figyelni a használat során?
- IIC buszos kijelző: SPI illesztéshez más panel szükséges.
- Pontos tápfeszültség: A 3,3–5,0V tápfeszültséget pontosan kell biztosítani, helyes polaritással és sorrenddel csatlakoztatva.
- Szoftveres kompatibilitás: Az SSD1306 chiphez széles körű szoftveres támogatás áll rendelkezésre (U8g2, Adafruit SSD1306 lib, MicroPython, stb.)
- Óvatos kezelés: Beépítésnél kerüld a kijelző és a pixelek érintését, ne nyomd, ne karcold a panelt.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| GND | Föld (negatív tápellátás) |
| VCC | Tápfeszültség bemenet (3,3–5,0V DC) |
| SCL | Szinkron jel (I2C óra vonal) |
| SDA | Adatvonal (I2C adat) |
❓ Gyakori kérdések (GYIK)
- Milyen interfészt használ ez a fehér OLED kijelző modul?A modul IIC (I2C) buszon kommunikál 4 pinen keresztül (GND, VCC, SCL, SDA), amely gyors és egyszerű csatlakoztatást tesz lehetővé mikrokontrollerekhez.
- Milyen szoftvertámogatás érhető el ehhez az SSD1306-os OLED kijelzőhöz?Az SSD1306 chiphez széles körű szoftvertámogatás áll rendelkezésre, például az U8g2, Adafruit SSD1306 könyvtár és MicroPython is elérhető.
- Alkalmas-e ez a fehér OLED modul IoT szenzor adatok megjelenítésére?Igen, szenzorértékek, menük, státuszinformációk és egyéb adatok kompakt, éles fehér kijelzőn való megjelenítésére Smart Home, IoT és fejlesztői projektekben egyaránt tökéletes.
