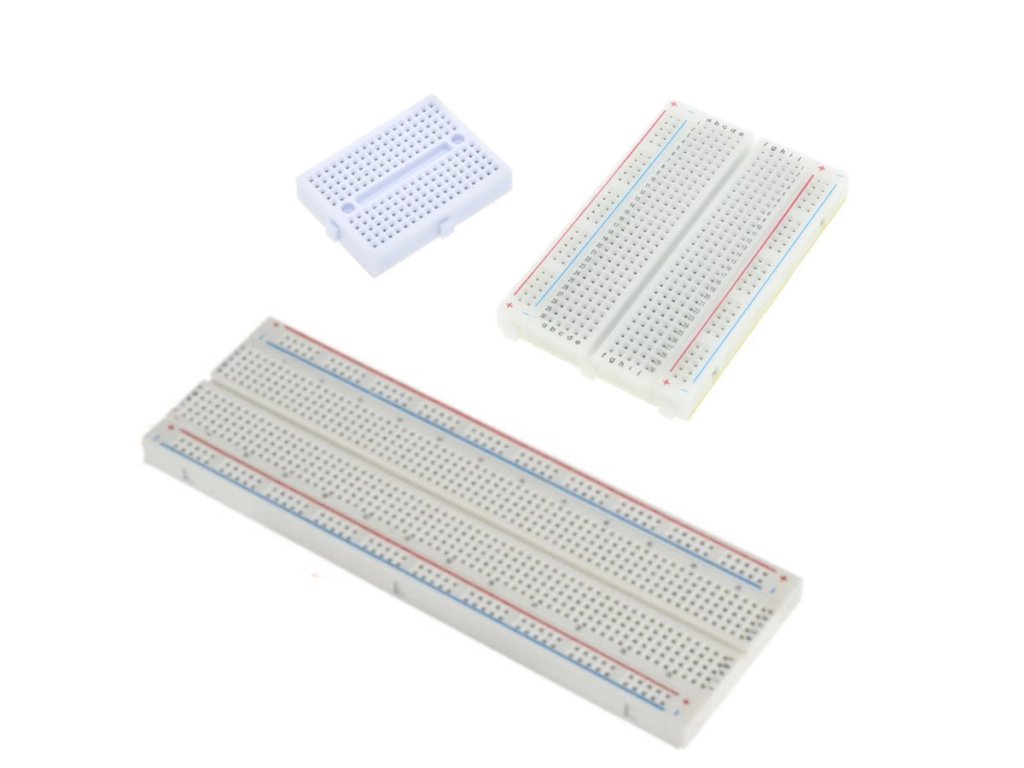

Próbapanel (Breadboard) 170 / 400 / 830 lyukas – forrasztásmentes prototípus felület

Próbapanel (Breadboard) 170 / 400 / 830 lyukas – forrasztásmentes prototípus felület

💡 Miért érdemes ezt a próbapanelt választani?

• 🔌 Forrasztásmentes prototípusépítés Komponensek, DIP IC-k, modulok és vezetékek gyors, forrasztás nélküli illesztésére alkalmas.
• 📏 Rendezett kábelezés Az 5-ös sorcsoportok és a +/− tápsínek megkönnyítik az átlátható tápelosztást.
• 🔧 Széleskörű kompatibilitás MCU-k, érzékelők, I2C/SPI perifériák, kijelzők és driver modulok illesztésére egyaránt alkalmas.
• 🧩 Testreszabható munkafelület Sorolható peremek és több modellen öntapadó hátlap teszi rugalmassá az elrendezést.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 2,54 mmOsztás

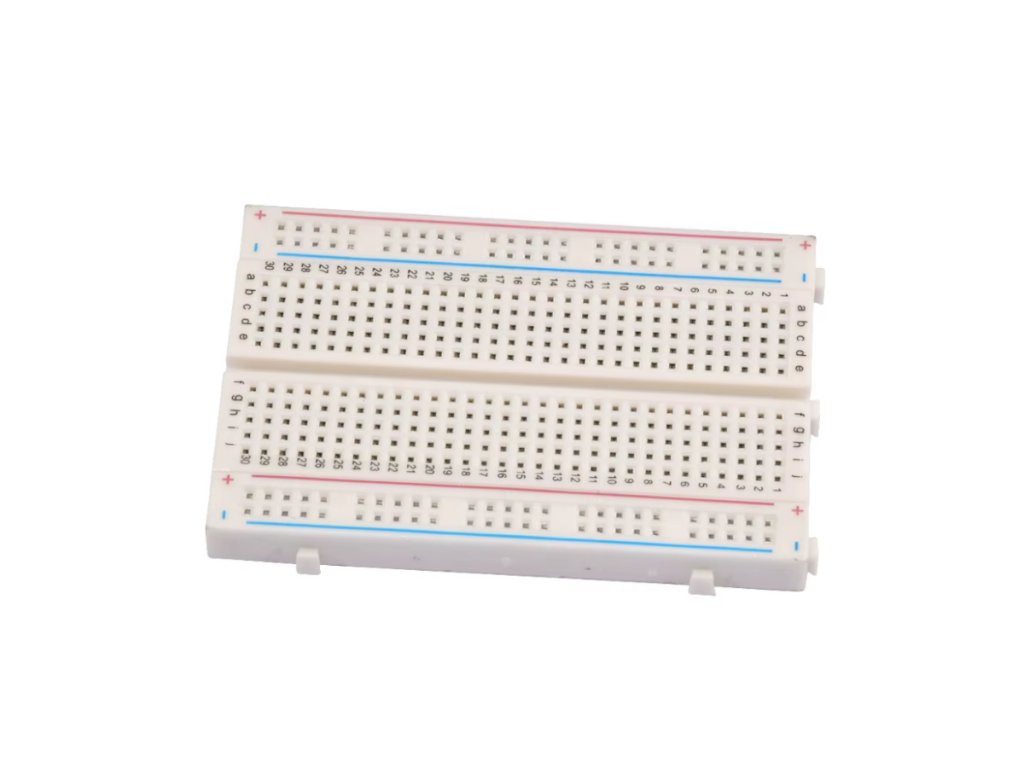

• 170 / 400 / 830Elérhető lyukszámok
• 5 lyukSoronkénti összekötés
• 0,4–0,7 mmKompatibilis huzalátmérő

💡 Mire használható?

• 💡
  Arduino és ESP32 fejlesztés Adatgyűjtéshez, szenzor-illesztéshez és menü- vagy vezérlési projektekhez.
• 🔋
  Kompakt okoseszközök Hordozható prototípusok gyors összeállításához.
• ⚙️
  Robotika és automatizálás Vezérlési projektek és robotikai fejlesztések áramköreihez.
• 🧪
  Elektronikai mérések és oktatás Diagnosztikai tesztpadokhoz és oktatási laborokhoz.

🛡️ Előnyök és funkciók

• Rendezett felépítés: A tápsínek és az 5-ös sorcsoportok logikus, átlátható elrendezést adnak.
• Gyors átépítés: Forrasztás nélkül, minimális kockázattal variálható áramkör-elrendezés.
• Széleskörű kompatibilitás: MCU-k, érzékelők, I2C/SPI perifériák, kijelzők és driver modulok illesztésére alkalmas.
• Testreszabható munkafelület: Sorolható panelek, ragasztható hátlap és színkódolt sínjelölések.
• Tartós kontaktusok: A rugós, nikkel/ón bevonatú érintkezők sokszori csatlakoztatást bírnak.

⚠️ Mire kell figyelni a használat során?

• Áramterhelés: A forrasztásmentes sínek kis-közepes áramokra valók, nagy áramnál melegedés és feszültségesés léphet fel.
• Tápsínek szakadása: Egyes modelleken a +/− buszok középen megszakítottak, szükség esetén hidald át.
• ESD-védelem: Érzékeny komponenseknél antisztatikus felület és csuklópánt használata ajánlott.
• Vezetékkezelés: Merev jumperek a legmegbízhatóbbak, sodrott huzalnál krimpelt Dupont csatlakozó vagy pin-header javasolt.
• Tápsín hiánya: A 170 lyukas modellen típustól függően hiányozhat a hosszanti tápsín.

🧩 Beépítési tippek

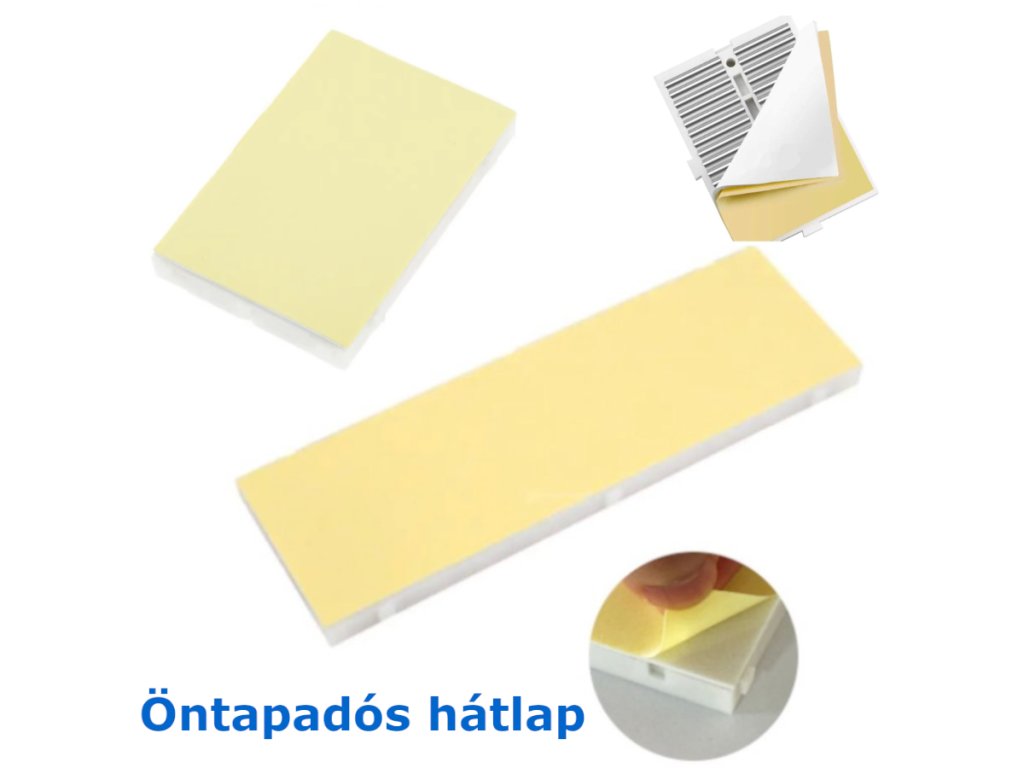

• Öntapadó hátlap: Több modellen megtalálható, stabil rögzítést biztosít a munkafelületen.
• Sorolható peremek: Több próbapanel egymás mellé illeszthető, így nagyobb munkafelület alakítható ki.

❓ Gyakori kérdések (GYIK)

• Miben különbözik a 170 lyukas és a 830 lyukas breadboard?

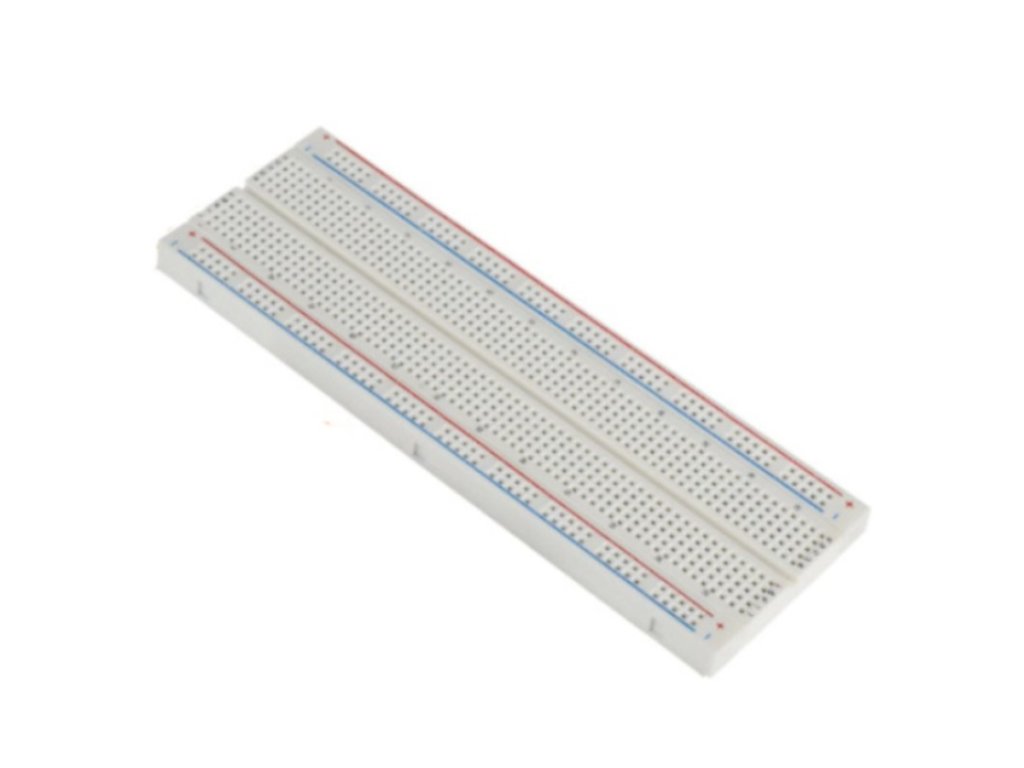

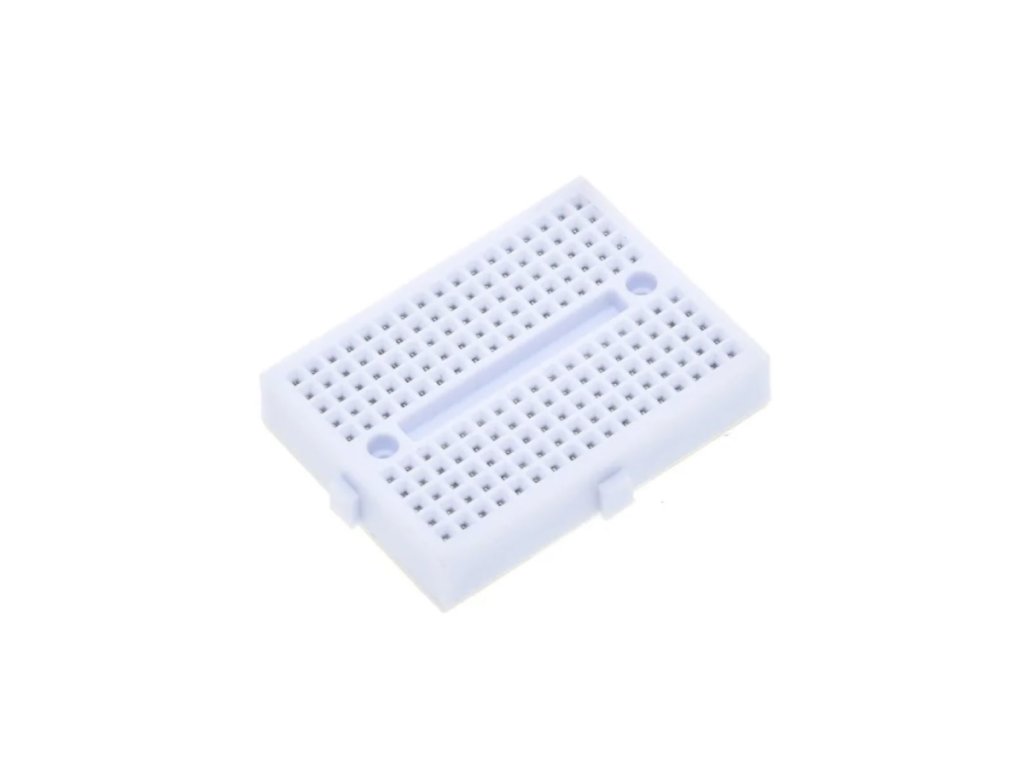

  A 170 lyukas mini breadboard kompakt, zsebben hordható tesztelésre való, jellemzően tápsín nélkül, míg a 830 lyukas teljes méretű panel két tápsínpárral összetettebb rendszerekhez alkalmas.
• Kompatibilis-e a próbapanel Dupont jumper kábelekkel?
  Igen, a 2,54 mm-es (0,1") osztás kompatibilis a standard Dupont jumperekkel és 0,4–0,7 mm-es egyeres huzalokkal.
• Össze lehet-e kötni több breadboardot egy nagyobb felületté?
  Igen, a panelek sorolható peremekkel rendelkeznek, amelyek lehetővé teszik több breadboard egyszerű egymás mellé illesztését.
