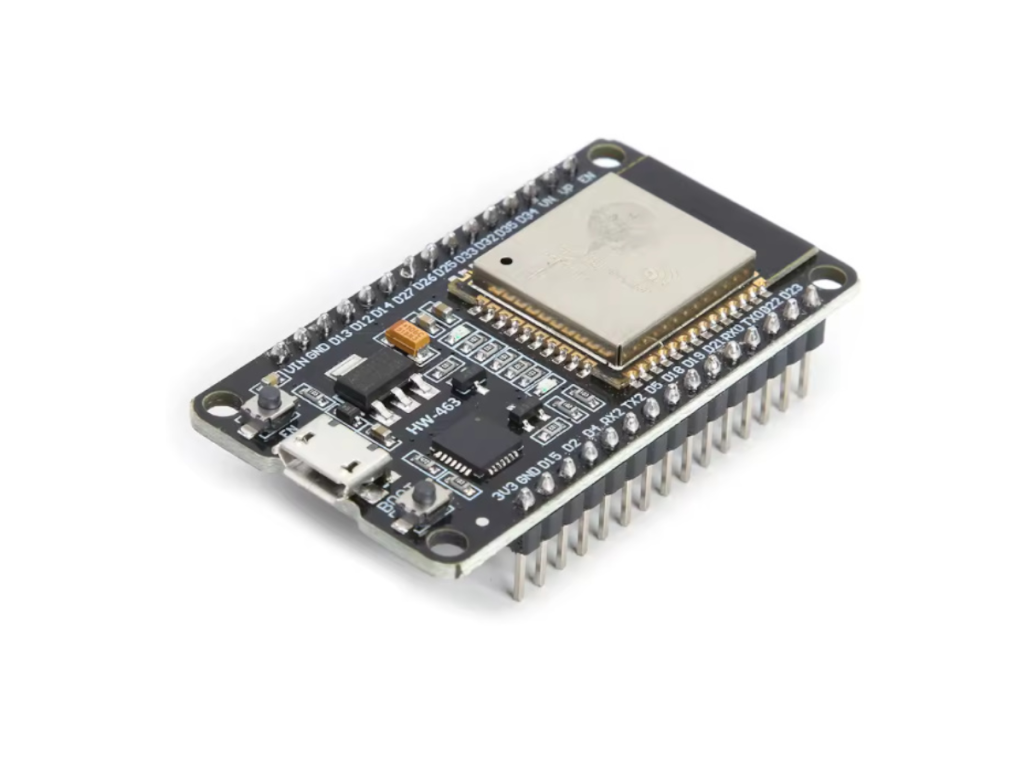

ESP32 WiFi Bluetooth fejlesztőkártya CH340 Micro USB

A termék átlagos értékelése 5-ből 4,3 csillag. 3 értékelés
  • Üzemi feszültség: 5V
  • Típus: CH340
  • Tápellátás: Micro USB
  • Spi Flash: 32 Mbit
Elérhetőség Raktáron (50 db)
Kód: 732
2 790 Ft 2 197 Ft ÁFA nélkül Egységár:
ESP32 WiFi Bluetooth fejlesztőkártya CH340 Micro USB
A termék átlagos értékelése 5-ből 4,3 csillag. 3 értékelés
A termék átlagos értékelése 5-ből 4,3 csillag. 3 értékelés

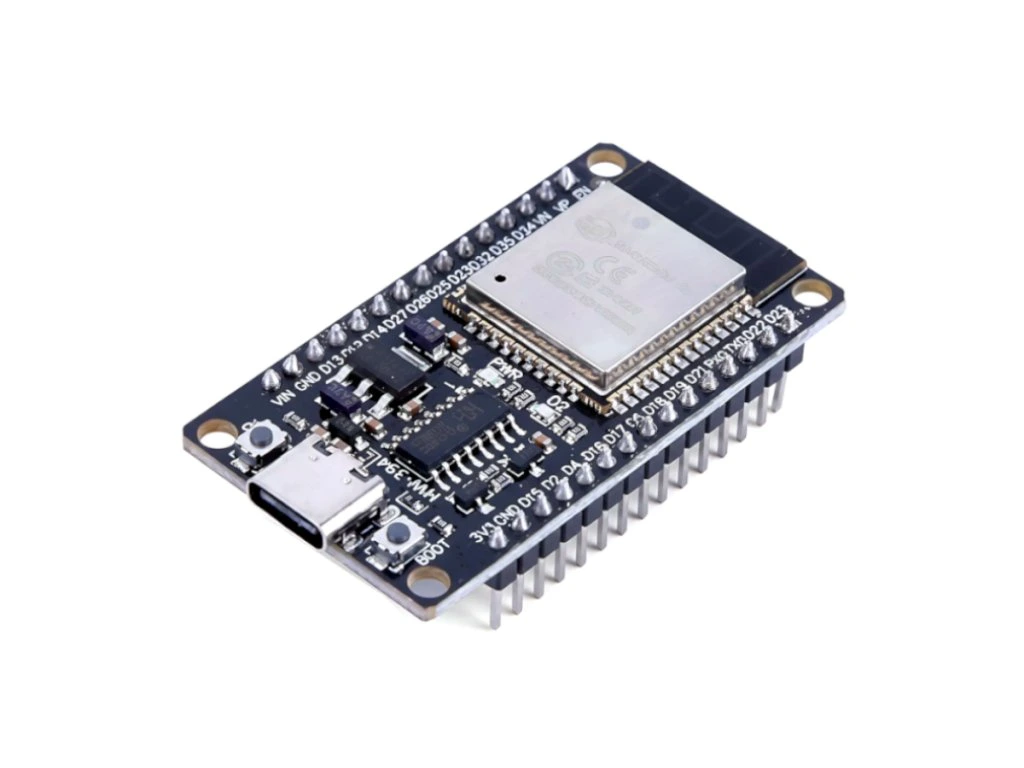

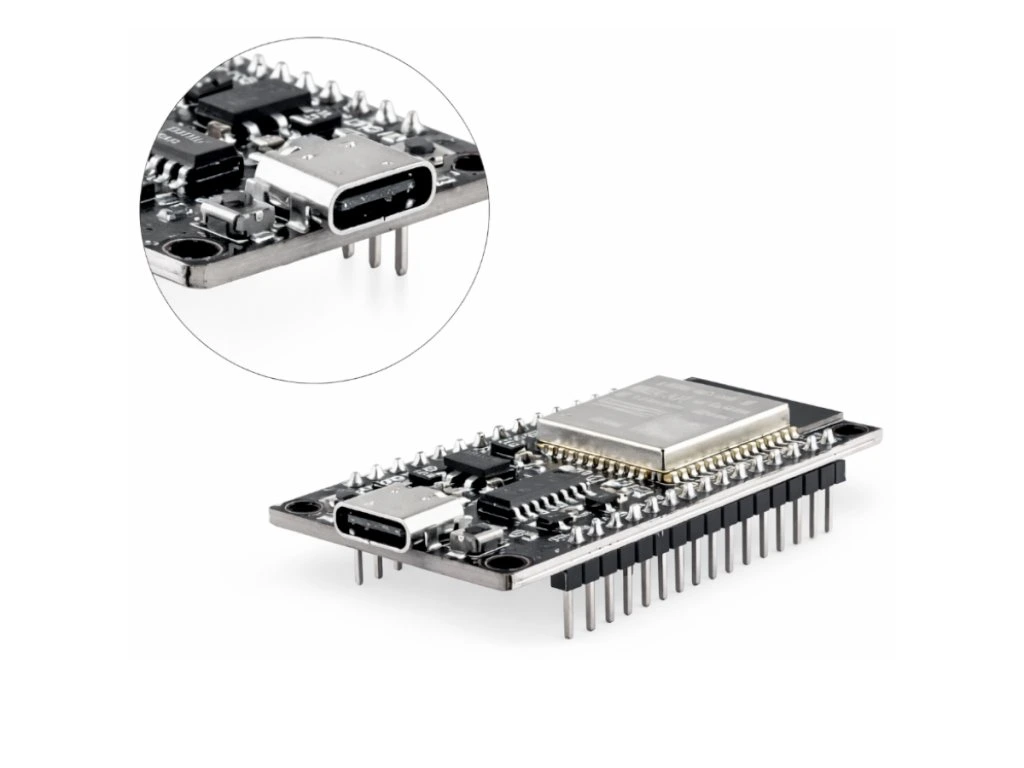

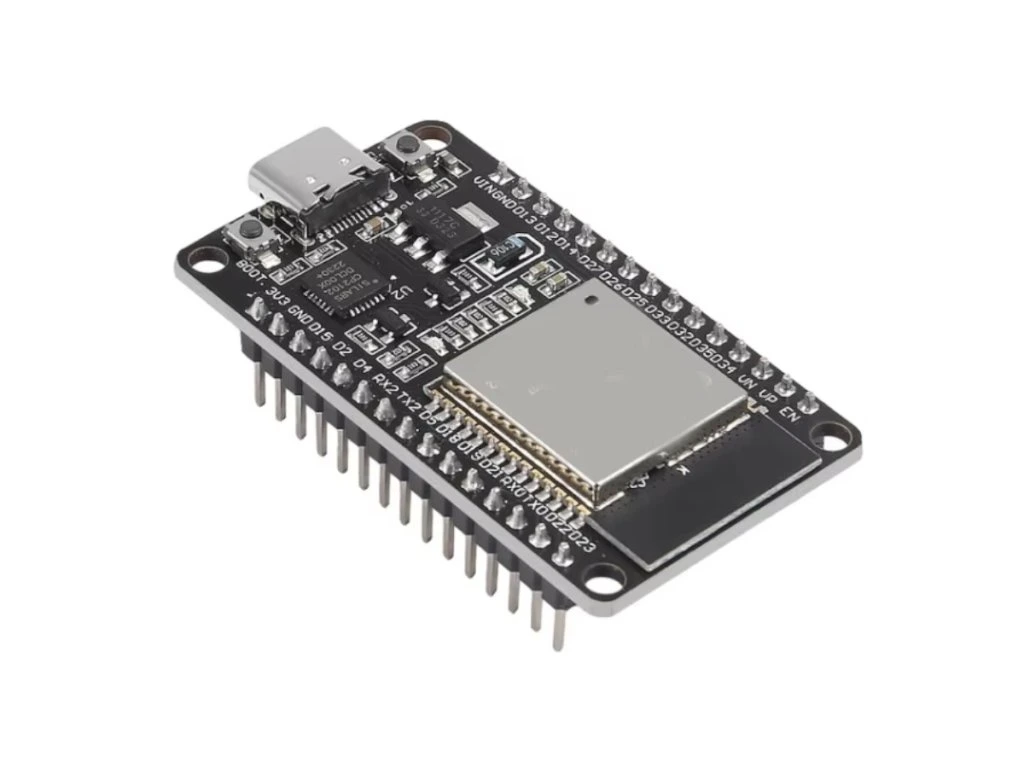

ESP32 WiFi + Bluetooth fejlesztőkártya – ESP-WROOM-32, 30 pin, Micro USB, 4 MB Flash

Ez az ESP32 fejlesztőkártya az ESP-WROOM-32 modulra épül: kétmagos, 240 MHz-es processzor, 520 KB SRAM, 4 MB (32 Mbit) SPI Flash, beépített WiFi (802.11 b/g/n) és Bluetooth. A 30 pines (2×15) kivitel Micro USB csatlakozóval és USB-soros átalakítóval érkezik, így közvetlenül a számítógépről programozható – Arduino IDE-ben és PlatformIO-ban egyaránt az „ESP32 Dev Module" profillal. UART, SPI, I2C, PWM, I2S, IR, ADC és DAC interfészekkel IoT, okosotthon, adatgyűjtő és prototípus-projektekhez is ideális.

💡 Miért érdemes ezt a fejlesztőkártyát választani?

  • 📶 WiFi és Bluetooth egyben Beépített WiFi (802.11 b/g/n) és Bluetooth (Classic + BLE) antennával, külön modul nélkül.
  • ⚡ Kétmagos, 240 MHz ESP32-D0WD processzor 520 KB SRAM-mal – lényegesen erősebb, mint egy ESP8266 vagy Arduino UNO.
  • 💾 4 MB Flash 32 Mbit tárhely OTA frissítéshez, fájlrendszerhez és összetettebb firmware-ekhez.
  • 🔌 Sokoldalú interfészek UART, SPI, I2C, PWM, I2S, IR, ADC és DAC – szenzorok, kijelzők, hang- és IR-eszközök kezeléséhez.

📊 Műszaki adatok

Termék típusa ESP32 fejlesztőkártya (NodeMCU-ESP32 / ESP32 DEVKIT stílusú, HW-463 panel)
Modul ESP-WROOM-32 (ESP32-D0WD chip)
Processzor Kétmagos, akár 240 MHz
Memória 520 KB SRAM
SPI Flash 4 MB (32 Mbit)
Vezeték nélküli kapcsolat WiFi 802.11 b/g/n, Bluetooth Classic és BLE, beépített antennával
Logikai szint (GPIO) 3,3V – a lábakra 5V nem köthető
Tápellátás Micro USB (5V), vagy VIN láb 5V-ról; a panelon AMS1117 stabilizátor állítja elő a 3,3V-ot
3,3V kivezetés A 3V3 láb kimenetként használható kisebb fogyasztású modulokhoz
Kivezetések 30 pin (2 × 15), 2,54 mm-es osztásban
USB-soros átalakító Jellemzően CH340C, egyes szállítmányokban CP2102 – lásd a figyelmeztetéseket
Soros port sebessége Alapértelmezetten 115200 baud; feltöltésnél akár 921600 baud is használható
Interfészek UART, SPI, I2C, PWM, I2S, IR, ADC, DAC, touch bemenetek
Fejlesztői környezet Arduino IDE / PlatformIO – board: „ESP32 Dev Module" (esp32dev), MicroPython, ESP-IDF
Gombok BOOT és EN (reset)
Méret Kb. 48 × 26 mm
Megjegyzés Ez a 30 pines, utángyártott változat – nem azonos a 38 pines, gyári Espressif ESP32-DevKitC V4 panellel.

🔍 A legfontosabb paraméterek

  • 3,3VGPIO logikai szint
  • 240 MHzKétmagos processzor
  • 4 MBSPI Flash
  • 30 pinKivezetések száma

💡 Mire használható?

  • 🏠
    IoT és okosotthon Szenzorok kiolvasása, relék vezérlése, Home Assistant vagy MQTT integráció.
  • 📡
    WiFi és Bluetooth eszközök Webszerver, BLE eszközök, gateway és távvezérlés építése.
  • 📊
    Adatgyűjtés és monitorozás Hőmérséklet, fogyasztás és egyéb mérési adatok naplózása, felhőbe küldése.
  • 🎓
    Oktatás és prototípus Gyors fejlesztés próbapanelen, iskolai és hobbiprojektekhez.

🛡️ Előnyök és funkciók

  • Nagy teljesítmény kis méretben: A kétmagos, 240 MHz-es processzor és az 520 KB SRAM összetettebb feladatokat, például webszervert és titkosított kapcsolatot is elbír.
  • WiFi és Bluetooth egy panelon: Nem kell külön rádiós modul, a kártya azonnal hálózatra köthető és BLE eszközökkel is kommunikál.
  • Bőséges tárhely: A 4 MB Flash elég OTA frissítéshez, fájlrendszerhez és nagyobb programokhoz is.
  • Széles interfész-választék: UART, SPI, I2C, PWM, I2S, IR, ADC és DAC – szinte bármilyen periféria illeszthető hozzá.
  • Egyszerű programozás: Micro USB kábellel közvetlenül a számítógépről, Arduino IDE-ben az „ESP32 Dev Module" profillal.
  • Próbapanel-barát kivitel: A 30 pines, 2,54 mm-es osztású kivezetés próbapanelbe és saját panelre is illeszkedik.

⚠️ Mire kell figyelni a használat során?

  • A GPIO lábak 3,3V-osak: Az ESP32 3,3V-os logikával dolgozik. Az 5V csak a Micro USB és a VIN bemenetre vonatkozik, ahonnan a panelon lévő AMS1117 stabilizátor állítja elő a 3,3V-ot. 5V-os jelet a GPIO lábakra kötni tilos, mert azonnal tönkreteheti a chipet – 5V-os szenzorhoz szintillesztő szükséges.
  • Egyszerre csak egy tápforrás: A kártya táplálható USB-ről vagy a VIN lábra adott 5V-ról, de a kettőt egyszerre ne használd.
  • Csak bemeneti lábak: A GPIO34, GPIO35, VP (GPIO36) és VN (GPIO39) kizárólag bemenetként használható, és nincs bennük belső felhúzó ellenállás sem.
  • ADC2 és WiFi ütközése: Bekapcsolt WiFi mellett az ADC2-höz tartozó lábak (GPIO0, 2, 4, 12–15, 25–27) analóg mérésre nem használhatók. Ilyenkor az ADC1 lábait (GPIO32–39) használd.
  • Feltöltési mód: Ha a firmware feltöltése nem indul el, tartsd nyomva a BOOT gombot, amíg a flashelés el nem kezdődik, majd engedd el.
  • Illesztőprogram típusa: A panel jellemzően CH340C, de előfordul CP2102-es változat is. Az Eszközkezelőben ellenőrizhető: „USB-SERIAL CH340" esetén CH340, „Silicon Labs CP210x" esetén CP2102 illesztőprogram szükséges.
  • 30 pines kivitel: Ez az utángyártott, 30 pines panel kevesebb lábat vezet ki, mint a 38 pines gyári változat – például a GPIO16 és GPIO17 itt RX2 és TX2 néven fut. Kész shieldek és bővítők nem feltétlenül illeszkednek rá.
  • Antenna elhelyezése: A beépített antenna szabad környezetben teljesít a legjobban; fémház vagy fémfelület közelsége jelentősen csökkenti a hatótávot.
  • 3,3V kimenet terhelése: A panel 3V3 lábáról csak kisebb fogyasztású modulok táplálhatók; nagyobb terheléshez külön stabilizátor kell.

🔌 Lábkiosztás (30 pin)

Oldal Kivezetések
Egyik sor VIN, GND, D13, D12, D14, D27, D26, D25, D33, D32, D35, D34, VN, VP, EN
Másik sor 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RX0, TX0, D22, D23
VIN 5V bemenet USB helyett
3V3 3,3V-os táppont a csatlakoztatott modulok felé
EN Reset (engedélyező) bemenet

🔌 Használatba vétel

  • 1. Csatlakoztatás: Kösd a kártyát Micro USB kábellel a számítógéphez – a tápellátást és az adatkapcsolatot is ez biztosítja.
  • 2. Illesztőprogram: Telepítsd a panelen lévő átalakítónak megfelelő drivert (CH340 vagy CP210x), majd nézd meg az Eszközkezelőben a COM-port számát.
  • 3. Fejlesztői környezet: Arduino IDE-ben add hozzá az ESP32 board csomagot, és válaszd az „ESP32 Dev Module" panelt; PlatformIO-ban az esp32dev profilt.
  • 4. Első feltöltés: Töltsd fel a Blink vagy a WiFiScan példaprogramot. Ha a feltöltés nem indul, tartsd nyomva a BOOT gombot.

🧩 Fejlesztési tippek

  • Biztonságos GPIO-k első próbához: GPIO18, 19, 21, 22, 23, 25, 26, 27, 32 és 33 – ezek indításkor nem okoznak működési zavart.
  • Analóg mérés WiFi mellett: Használd az ADC1 lábait (GPIO32–39), így a WiFi bekapcsolása nem zavarja a mérést.
  • Gyorsabb feltöltés: Ha stabil a kapcsolat, a feltöltési sebesség 921600 baudra emelhető, ami érezhetően gyorsítja a fejlesztést.
  • Külön tápellátás: Motorokhoz, relékhez és LED-szalagokhoz mindig külön tápot használj, közös földdel – az USB árama ehhez kevés.
  • Szintillesztés: 5V-os szenzorhoz és kijelzőhöz szintillesztő modult vagy feszültségosztót építs be.

❓ Gyakori kérdések (GYIK)

  • Milyen feszültséggel működnek a GPIO lábak?
    Az ESP32 GPIO lábai 3,3V-osak. Az 5V csak a Micro USB és a VIN bemenetre vonatkozik, ahonnan a panelon lévő stabilizátor állítja elő a 3,3V-ot. 5V-os jelet a lábakra kötni tilos, mert az tönkreteszi a chipet.
  • Melyik panelt kell kiválasztani az Arduino IDE-ben?
    Az „ESP32 Dev Module" panelt, PlatformIO-ban pedig az esp32dev profilt. Külön HW-463 profil nincs, és nem is szükséges.
  • Milyen illesztőprogram kell hozzá?
    A panelen jellemzően CH340C átalakító található, de előfordul CP2102-es változat is. Az Eszközkezelőben látható megnevezés alapján kell a CH340 vagy a CP210x drivert telepíteni.
  • Mit tegyek, ha nem indul el a feltöltés?
    Tartsd nyomva a BOOT gombot, amíg a flashelés el nem kezdődik, majd engedd el. Érdemes ellenőrizni a kiválasztott COM-portot és a kábelt is, mert egyes USB-kábelek csak töltésre valók.
  • Miért nem működik az analóg mérés WiFi bekapcsolása után?
    Az ADC2-höz tartozó lábak (GPIO0, 2, 4, 12–15, 25–27) bekapcsolt WiFi mellett nem használhatók analóg mérésre. Ilyenkor az ADC1 lábait, a GPIO32–39 tartományt kell használni.
  • Ugyanaz ez, mint a gyári ESP32-DevKitC V4?
    Nem, ez egy 30 pines, utángyártott változat, míg a gyári Espressif DevKitC V4 38 pines. Az ESP32 chip és a funkciók azonosak, de itt kevesebb láb van kivezetve, ezért a kész bővítőpanelek nem feltétlenül illeszkednek.
