KY-024 lineáris Hall szenzor modul mikrokontrollerhez – mágneses érzékelő
- Típus: KY-024
- Bemeneti feszültség: DC 3,3V - 5V

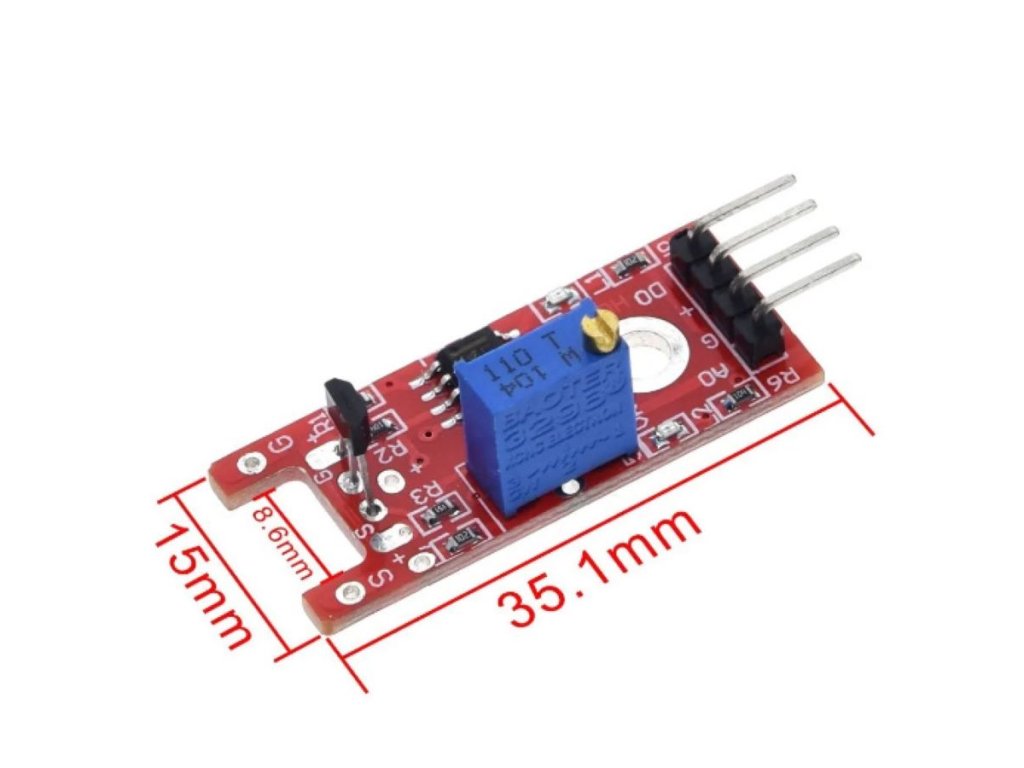

- Mérete: 3,51 cm x 1,5 cm
- Rögzítőcsavar furat átmérő: 3,1 mm

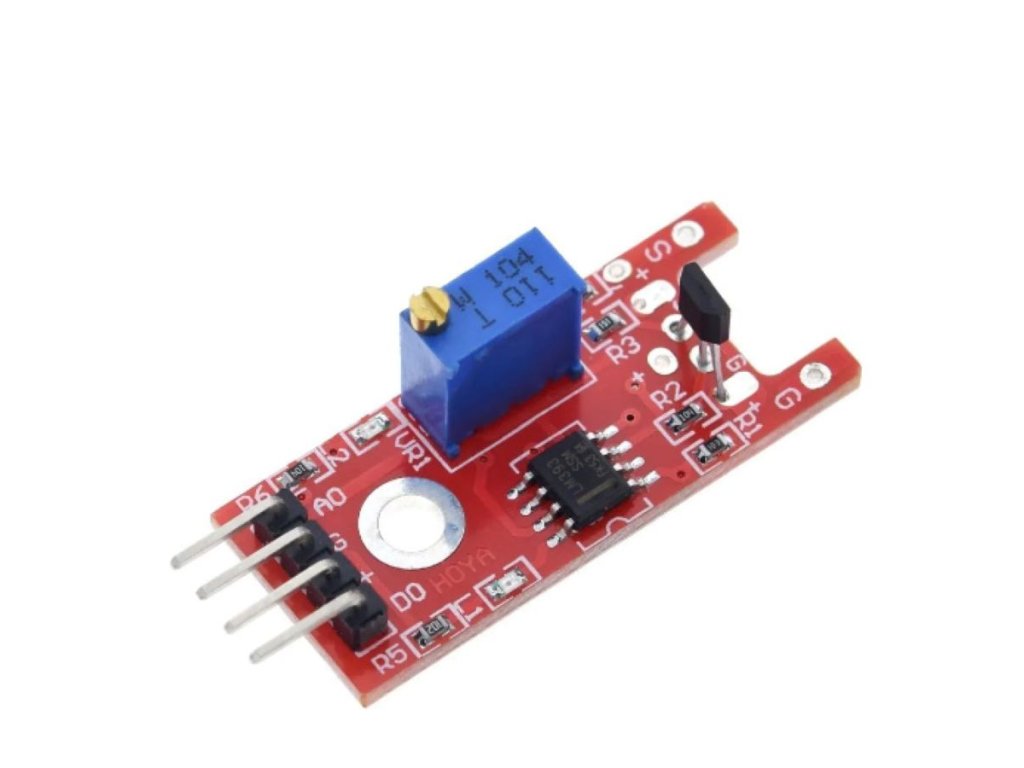

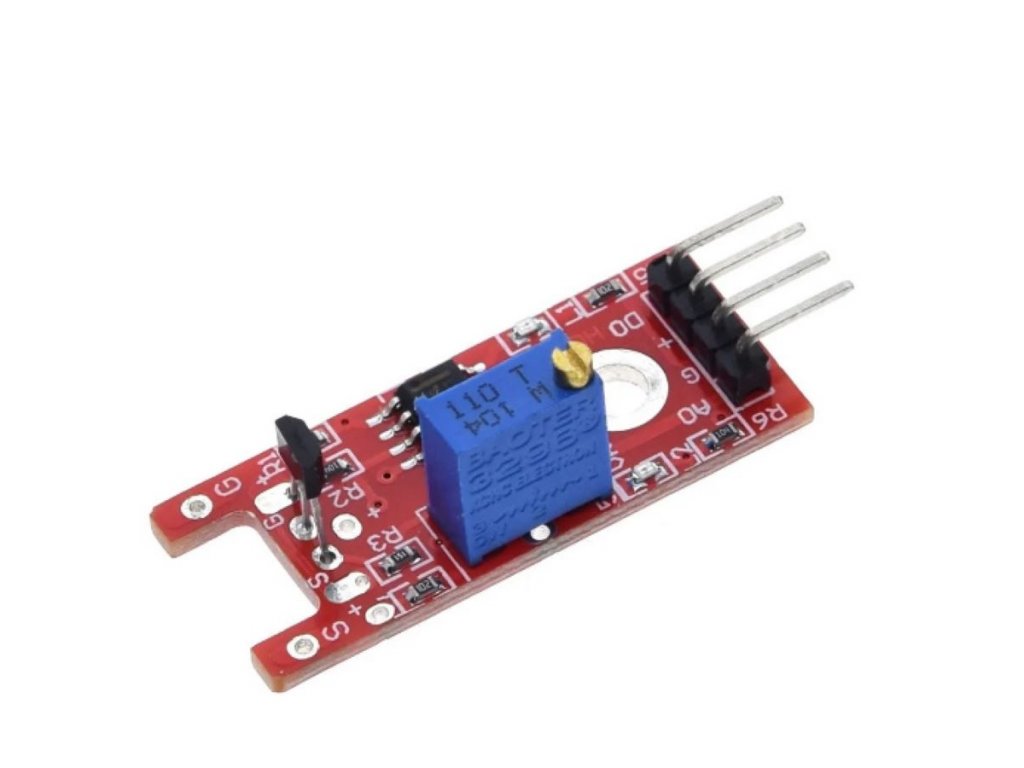

KY-024 lineáris Hall szenzor modul mikrokontrollerhez – mágneses érzékelő
A KY-024 lineáris Hall szenzor modul (SS49E vagy 3144 típusú chippel) a közelében lévő mágneses tér erősségével arányos analóg jelet, illetve beépített komparátorával trimmerrel állítható digitális kimenetet is biztosít. Mérete 3,51×1,5 cm, rögzítőfurata 3,1 mm, tápfeszültsége 3,3–5V DC. Analóg és digitális kimenet egyszerre használható.
💡 Miért érdemes ezt a Hall szenzor modult választani?
- 📡 Lineáris mágnesmérés Nem csak a mágneses tér jelenlétét, hanem annak erősségét is méri, arányos analóg jellel.
- 🔀 Kettős kimenet Analóg (AO) és digitális (DO) kimenetet egyszerre biztosít, ugyanabból a szenzorból.
- 🎚️ Állítható érzékenység A trimmer segítségével a digitális kimenet kapcsolási küszöbe finomhangolható.
- 🔌 Kompakt, MCU-barát kialakítás 3,51×1,5 cm-es méret és 3,1 mm-es rögzítőfurat teszi egyszerűvé a beépítést.
📊 Műszaki adatok
| Termék típusa | Lineáris mágneses Hall szenzor modul |
|---|---|
| Modell | KY-024 |
| Szenzor chip | SS49E vagy 3144 típusú |
| Bemeneti feszültség | DC 3,3–5V |
| Méret | 3,51 cm × 1,5 cm |
| Rögzítőcsavar furat átmérő | 3,1 mm |
| Kimenet | Analóg (AO, arányos a mágneses térerősséggel), digitális (DO, trimmerrel állítható kapcsolási küszöb) |
| Áramfelvétel | ~16 mA |
| Jelleg | Lineáris Hall szenzor (erősségi mérés is, nem csak jelenlétérzékelés) |
| Trimmer | Komparátor küszöb finomhangolása |
| Pinout | VCC – GND – AO (analóg) – DO (digitális) |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 3,51×1,5 cmMéret
- 3,1 mmRögzítőfurat átmérő
- ~16 mAÁramfelvétel
💡 Mire használható a KY-024 Hall szenzor modul?
- Fordulatszám- és mozgásérzékelés Mozgó alkatrészek érintkezésmentes érzékelésére, például fordulatszám-, távolság- vagy ajtónyitás-érzékeléshez.
- Robotika és automatizálás Pozíció- és sebességméréshez, mágneses biztonsági kapcsolókban és szenzorrendszerekben.
- DIY és oktatási projektek Bemutató és prototípus-projektekben mágnesvezérelt események figyeléséhez.
- MCU alapú mérés és kapcsolás Digitális vagy analóg bemenethez, folytonos mágneses méréshez vagy egyszerű kapcsolási funkcióhoz.
🛡️ Előnyök és funkciók
- Univerzális jelfeldolgozás: Analóg erősségméréshez és digitális kapcsoláshoz egyaránt használható, egyetlen modulból.
- Pontosan hangolható küszöb: A trimmer állításával a kapcsolási pont az adott alkalmazáshoz igazítható.
- Egyszerű illesztés: Kis mérete és VCC – GND – AO – DO kivezetései miatt könnyen csatlakoztatható mikrokontrollerekhez.
- Kopásmentes működés: Érintkezésmentes érzékelés, mechanikus elhasználódás nélkül.
⚠️ Mire kell figyelni a használat során?
- Trimmerrel állítható kapcsolási pont: A digitális kimenet váltási pontját a trimmer állítása szabja meg.
- Nem abszolút értékmérő: A modul csak arányos jelet ad, pontos érték szükség esetén kalibráció ajánlott.
- Orientációérzékeny mérés: A mágneses tér szenzorra gyakorolt orientációja befolyásolja a kimenetet.
- Egyidejű kimenetek: Az analóg és digitális kimenet egyszerre használható.
- Célterület: Elsősorban bemutató, logikai, vezérlő, robotikai és automatizálási célra alkalmas.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3,3–5V DC) |
| GND | Föld |
| AO | Analóg kimenet (a mágneses térerősséggel arányos jel) |
| DO | Digitális kimenet (trimmerrel állítható kapcsolási küszöb) |
🧩 Beépítési tippek
- Csavaros rögzítés: A 3,1 mm átmérőjű rögzítőfurat lehetővé teszi a modul csavaros rögzítését.
- Érzékenység finomhangolása: Beépítés után a trimmerrel a kapcsolási küszöb az adott környezethez igazítható.
- Mágnes tájolása: Mivel a mágnes orientációja befolyásolja a kimenetet, érdemes a megfelelő irányt beépítés előtt kipróbálni.
❓ Gyakori kérdések (GYIK)
- Miben különbözik a KY-024 analóg és digitális kimenete?Az analóg kimenet (AO) a mágneses tér erősségével arányos folyamatos feszültséget ad, míg a digitális kimenet (DO) trimmerrel beállított küszöbszint felett kapcsol HIGH/LOW állapotba.
- Milyen mágnes szükséges a KY-024 hall szenzor modulhoz?Bármilyen kisebb állandó mágnes (pl. neodímium) alkalmas – a szenzorra való közeledés/távolodás detektálható, és a mágnes orientációja befolyásolja a kimenet előjelét.
- Felhasználható-e ez a Hall szenzor fordulatszám méréshez?Igen – forgó tengelyre helyezett mágnessel minden fordulat érzékelhető, így egyszerű fordulatszámmérő (tachometer) is megvalósítható.
