TM1637 / MAX7219 digitális LED kijelző modul 4 és 8 számjegyes
- Bemeneti feszültség: DC 3,3V - 5V
- Típus: 4 bites TM1637 / 8 számjegyes MAX7219
- 7 Szegmenses
- Méret:
- 4 számjegyes: 24mm * 42mm
- 8 számjegyes: 15mm * 82mm

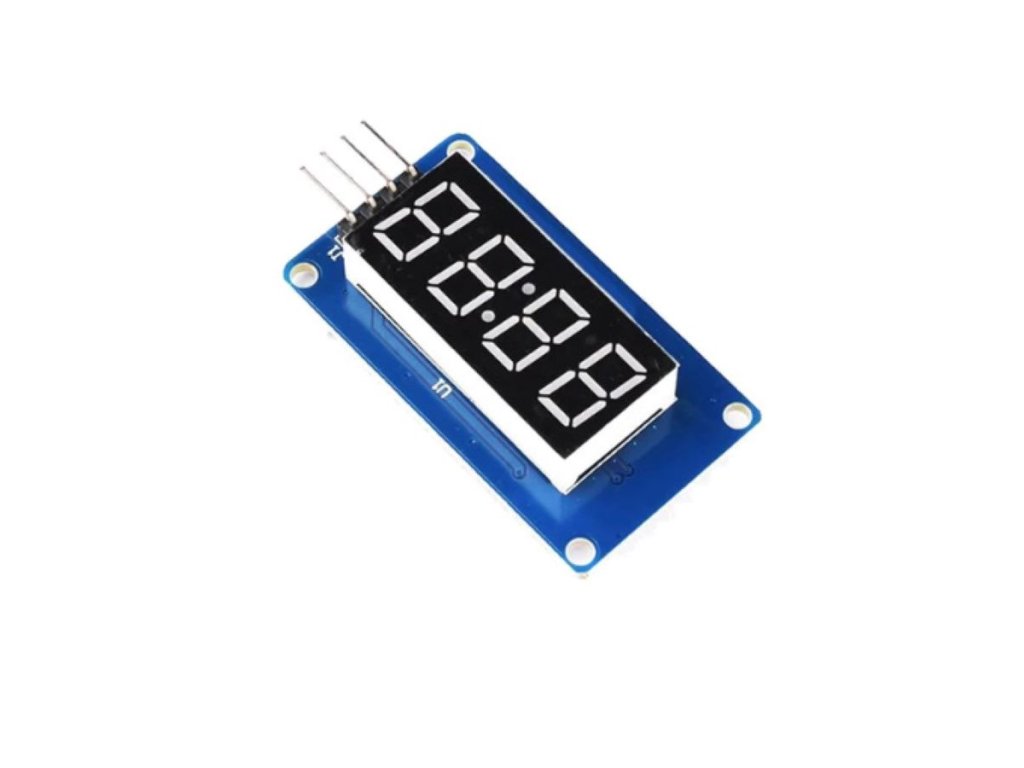

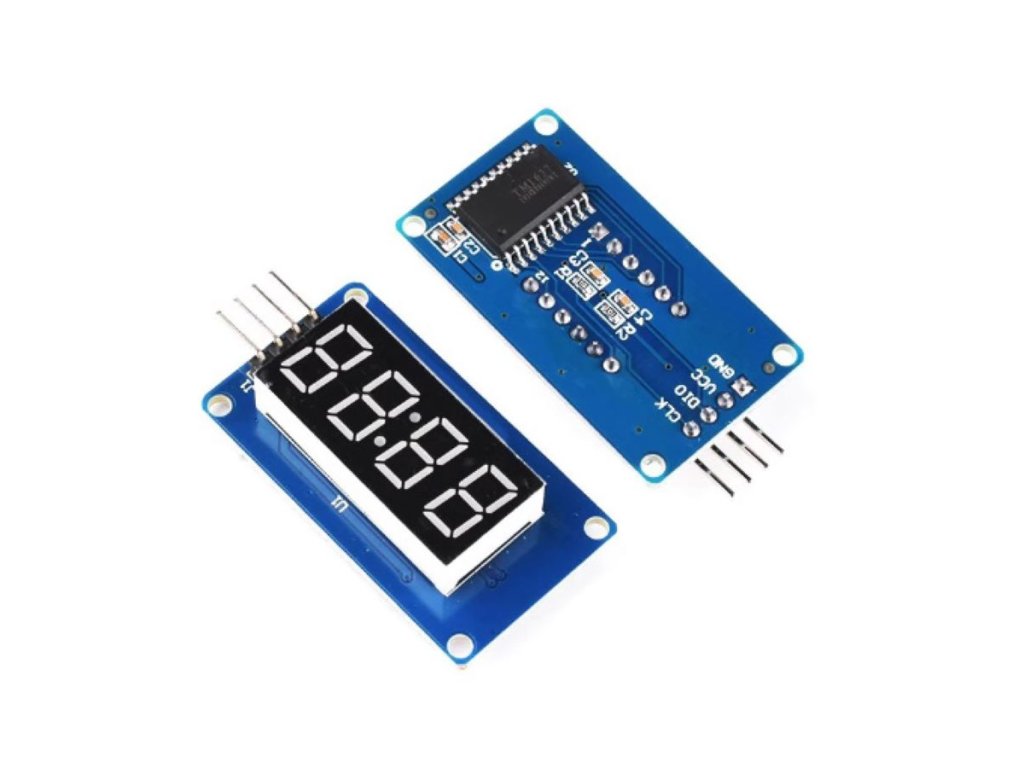

4 Számjegyes
Raktáron
(32 db)
| 272/4BIT
690 Ft
543 Ft
ÁFA nélkül

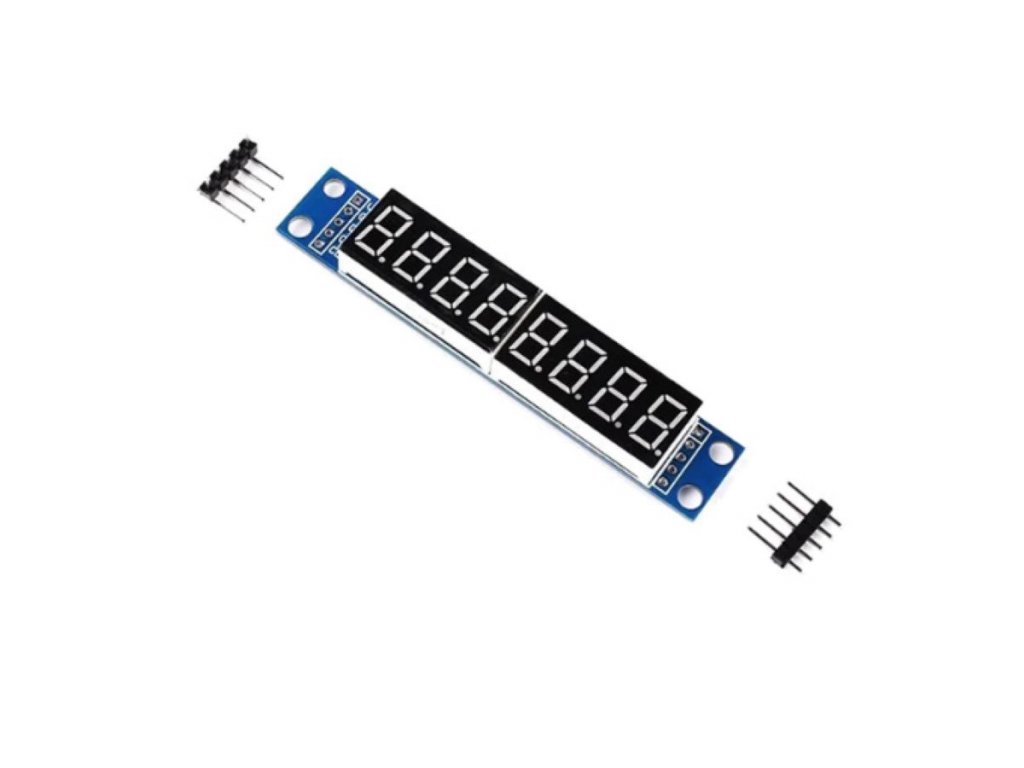

8 Számjegyes
Raktáron
(44 db)
| 272/8BIT
990 Ft
780 Ft
ÁFA nélkül
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
TM1637 / MAX7219 digitális LED kijelző modul 4 és 8 bites
Két típust kínáló kijelzőcsalád: TM1637 vezérlővel szerelt 4 bites (24×42 mm) és MAX7219 vezérlővel szerelt 8 bites (15×82 mm) 7 szegmenses modul. Mindkettő 3,3–5V DC-ről működik. A TM1637 két vezetékes (CLK, DIO), a MAX7219 SPI-jellegű (DIN, CLK, CS) kommunikációval dolgozik, és több panel fűzhető egymás után.
💡 Miért érdemes ezt a kijelzőt választani?
- 🔢 Sokoldalú kijelzés Számok, számlálók, idő- vagy hőmérő adatok és egyszerű karakterek gyors vizuális megjelenítésére Arduino, ESP és Raspberry projektekben.
- ⏱️ Dinamikus effektek Óra, stopper, futófény effekt, futó- vagy görgető szöveg és menükészítés látványos megjelenítésére.
- 🎓 Oktatási és hobbi felhasználás Jól látható numerikus kijelzés oktatási, laboratóriumi vagy hobbi projektekhez.
- 🔗 Bővíthető elrendezés Több modul láncolható, különösen MAX7219-nél, hosszabb, komplex kijelzőhöz vagy mátrix LED-elrendezéshez.
📊 Műszaki adatok
| Termék típusa | Digitális LED 7 szegmenses kijelző modul (TM1637 / MAX7219) |
|---|---|
| Elérhető típusok | TM1637 (4 bites) és MAX7219 (8 bites) |
| TM1637 mérete | 24×42 mm |
| MAX7219 mérete | 15×82 mm |
| Bemeneti feszültség | DC 3,3–5V, logikai feszültségen is működik |
| Kijelző típusa | 7 szegmenses LED, piros, modulonként eltérhet |
| TM1637 vezérlés | Kétvezetékes digitális illesztés (CLK, DIO) |
| MAX7219 vezérlés | Háromvezetékes SPI-jellegű illesztés (DIN, CLK, CS) |
| TM1637 bővíthetőség | Csak egy modul csatlakoztatható |
| MAX7219 bővíthetőség | Több modul láncolható, daisy chain elrendezésben |
| Felhasználási terület | Időzítők, mérők, hőmérők, pultkijelzők, futófény vagy szöveg megjelenítése |
🔍 A legfontosabb paraméterek
- 3,3–5V DCBemeneti feszültség
- 24×42 mmTM1637 mérete
- 15×82 mmMAX7219 mérete
- 7 szegmensKijelző típusa
💡 Mire használható?
- Idő- és hőmérő kijelzés Óra, stopper, hőmérséklet és egyéb mérési adatok gyors, jól látható megjelenítésére.
- Számlálók és mérők Számkijelzések, számlálók és pultkijelzők kialakítására Arduino, ESP vagy Raspberry projektekben.
- Futó- és görgető szöveg Futófény effekt, futó- vagy görgető szöveg és egyszerű jelzések megjelenítésére, elsősorban MAX7219 modullal.
- Oktatás és hobbi projektek Laboratóriumi, oktatási vagy hobbi célú áramkörökben, ahol jól látható numerikus kijelzés szükséges.
🛡️ Előnyök és funkciók
- Jól látható LED kijelzés: Gyorsan frissíthető és energiatakarékos LED kijelzés jó láthatósággal.
- Egyszerű illesztés: Egyszerű mikrokontrolleres csatlakoztatás, számos Arduino és Python könyvtár támogatásával.
- Két szintű bonyolultság: A TM1637 nagyon egyszerű használatú, a MAX7219 pedig nagyobb, rugalmasabb és bővíthető projektekhez ajánlott.
- Jól elkülönülő karakterek: A 7 szegmenses kialakítás miatt minden karakter pozíció külön jól látható.
⚠️ Mire kell figyelni a használat során?
- Eltérő karakterkészlet: A TM1637 tipikusan csak számokat és néhány karaktert (betű, pont, kettőspont) jelenít meg, míg a MAX7219 bonyolultabb effektekre, görgető szövegre és karakteres mátrixra is képes.
- Eltérő IO-igény: A TM1637 modul csak két IO-t használ, kezdőknek ajánlott, a MAX7219 három IO-t igényel nagyobb vagy bonyolultabb kijelzőkhöz, mátrix elrendezéshez.
- Szín és méret eltérése: A szín, leggyakrabban piros, és a fizikai méret modulonként eltérhet.
- Csak digitális vezérlés: A modul csak digitális vezérléssel használható, közvetlenül nem illeszkedik analóg jelekhez.
- Hosszabb kijelzéshez MAX7219 ajánlott: Több panelt igénylő, hosszabb kijelzéshez mindig a MAX7219 típus ajánlott.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| CLK | Órajel vezeték, TM1637 és MAX7219 esetén is |
| DIO | Adatvonal a TM1637 kétvezetékes illesztéséhez |
| DIN | Adatbemenet a MAX7219 SPI-jellegű illesztéséhez |
| CS | Chip select vonal a MAX7219 SPI-jellegű illesztéséhez |
❓ Gyakori kérdések (GYIK)
- Mi a különbség a TM1637 és a MAX7219 kijelző modul között?A TM1637 4 jegyű, kétvezetékes illesztéssel – kezdőknek ajánlott. A MAX7219 8 jegyű, SPI-alapú, és több modul láncolható egymás után nagy kijelzőkhöz.
- Hogyan jeleníthető meg az aktuális idő TM1637 kijelzőn?Arduino könyvtárral (pl. TM1637Display) az órát és percet külön változóba kell bontani, majd a kijelző megfelelő pozícióira írni.
- Fűzhetők-e össze több MAX7219 modulok egyetlen SPI buszon?Igen – a MAX7219 modulok daisy chain módban láncolhatók, így hosszabb görgetős szöveg vagy komplex kijelző is megvalósítható.
