Közös katódú 7 szegmenses kijelző piros, 1-4 számjegy
- Típus: 7 szegmenses kijelző
- Led színe: Piros
- Led fényereje: 28mcd
1 számjegyű kijelző
Pillanatnyilag nem elérhető
| 98/1
85 Ft
45 Ft
35 Ft
ÁFA nélkül
2 Számjegyű kijelző
Raktáron
(16 db)
| 98/2
145 Ft
114 Ft
ÁFA nélkül
3 Számjegyű kijelző
Raktáron
(37 db)
| 98/3
245 Ft
193 Ft
ÁFA nélkül
4 Számjegyű kijelző
Raktáron
(15 db)
| 98/4
345 Ft
272 Ft
ÁFA nélkül
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
Közös katódú 7 szegmenses kijelző – piros LED, 1–4 számjegyes kivitel
Ez a közös katódú 7 szegmenses kijelző piros LED szegmensekkel, 28mcd fényerővel elérhető 1, 2, 3 és 4 számjegyes változatban. A közös katódos kialakítás logikai HIGH jel vezérléssel, Arduinóval és CMOS/TTL áramkörrel is egyszerűen kezelhető.
💡 Miért érdemes ezt a kijelzőt választani?
- 👁️ Jól olvasható piros fény 28 mcd fényerejű, élénk piros LED szegmensek biztosítják a jó olvashatóságot.
- 🔧 Egyszerű forrasztás THT (furatszerelt) kivitele miatt hagyományos forrasztással szerelhető.
- 🔌 Egyszerű vezérlés Közös katódos kialakítása mikrokontrollerekkel, például Arduinóval, és TTL/CMOS logikával egyszerűen vezérelhető.
- 💪 Tartós, elterjedt alkatrész Széles körben elterjedt, tartós komponens, egyszerű LED-vezérléssel.
📊 Műszaki adatok
| Termék típusa | 7 szegmenses kijelző |
|---|---|
| Közös kivezetés | katód |
| LED színe | piros |
| LED fényereje | 28 mcd |
| Szegmenskiosztás | 7 szegmens (A-G) plusz tizedespont (DP), külön lábon |

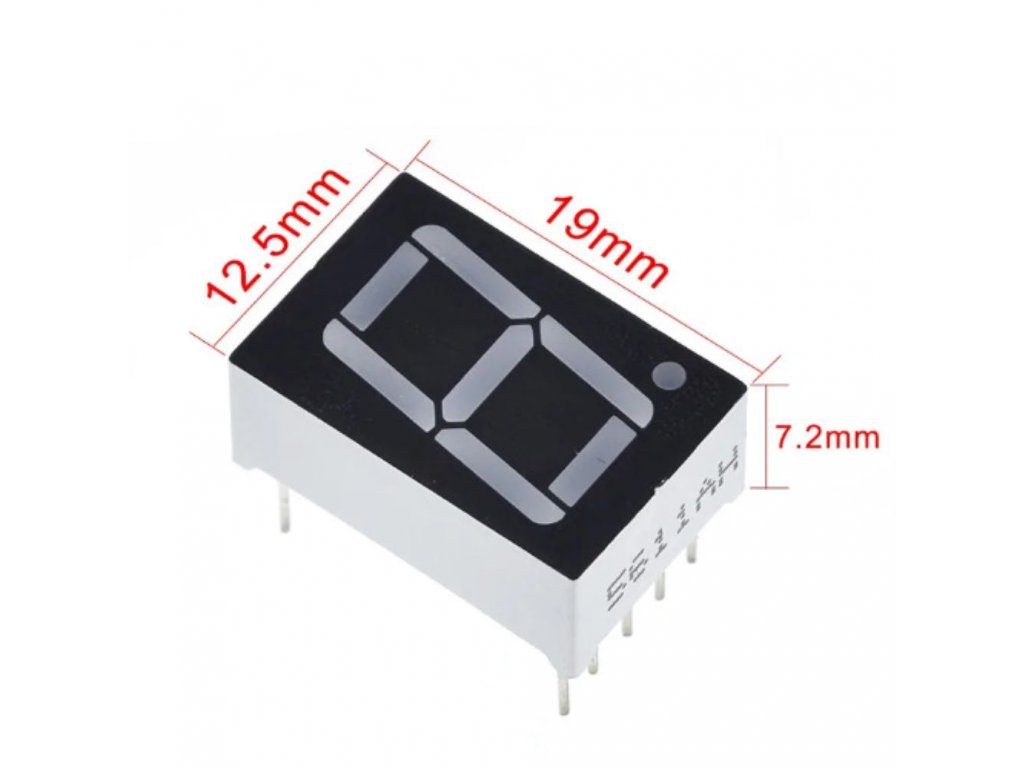

| Méret - 1 számjegyes | 19 mm × 12,5 mm × 7,2 mm |

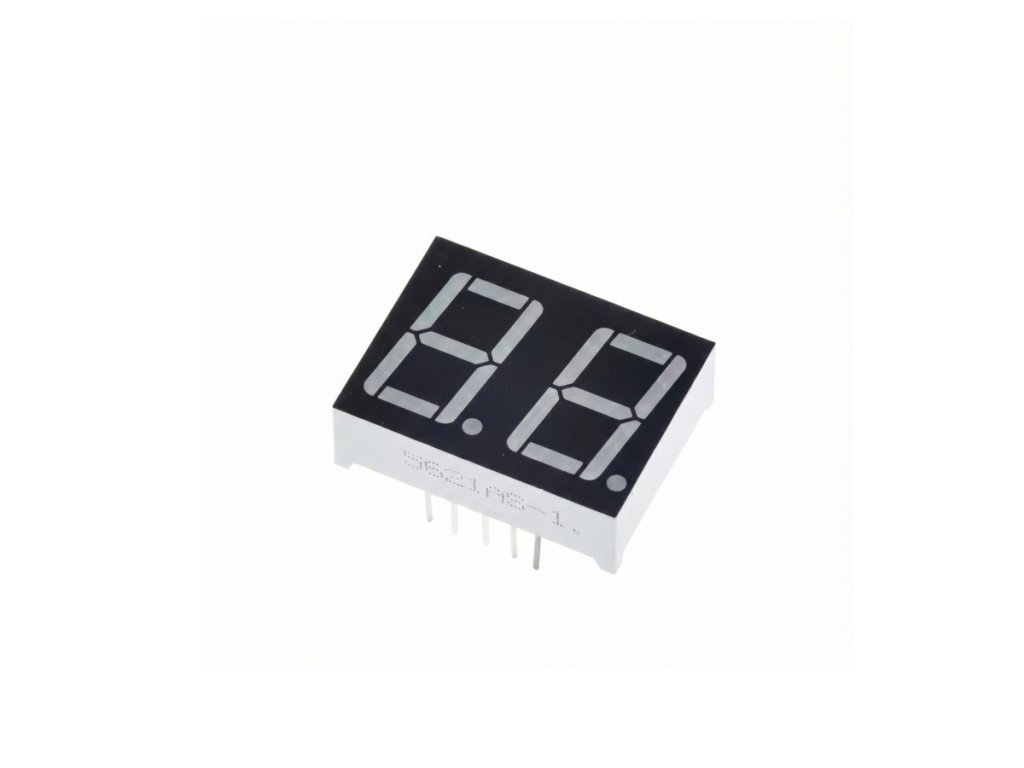

| Méret - 2 számjegyes | 15 mm × 14 mm × 7,2 mm |

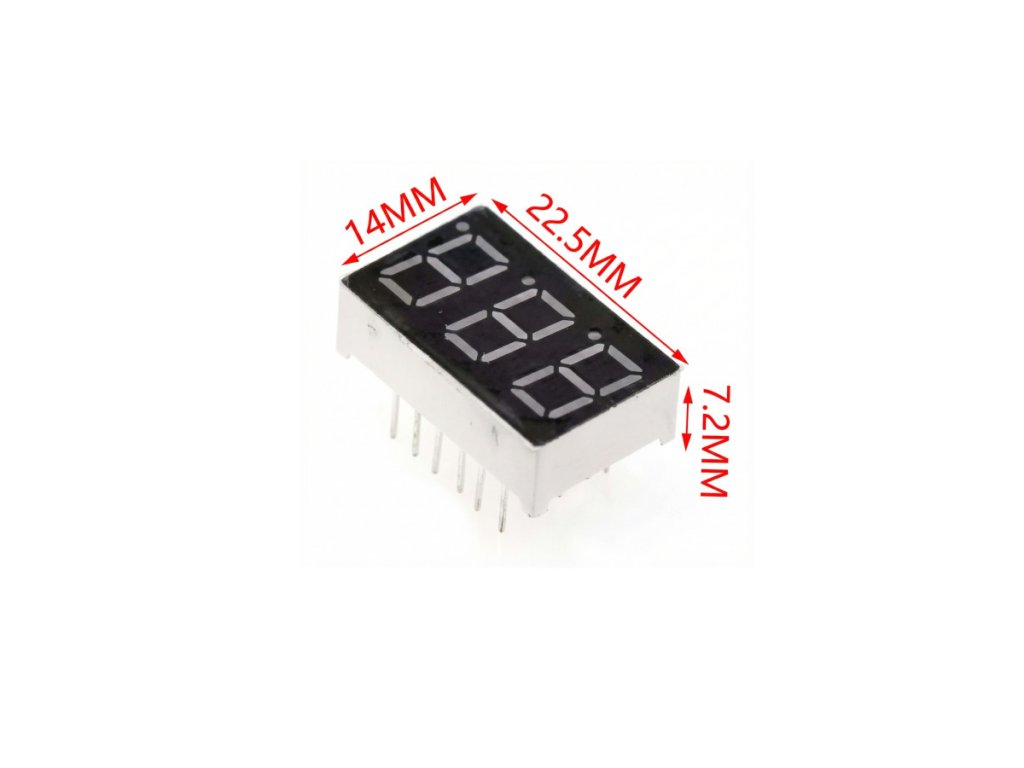

| Méret - 3 számjegyes | 22,5 mm × 14 mm × 7,2 mm |

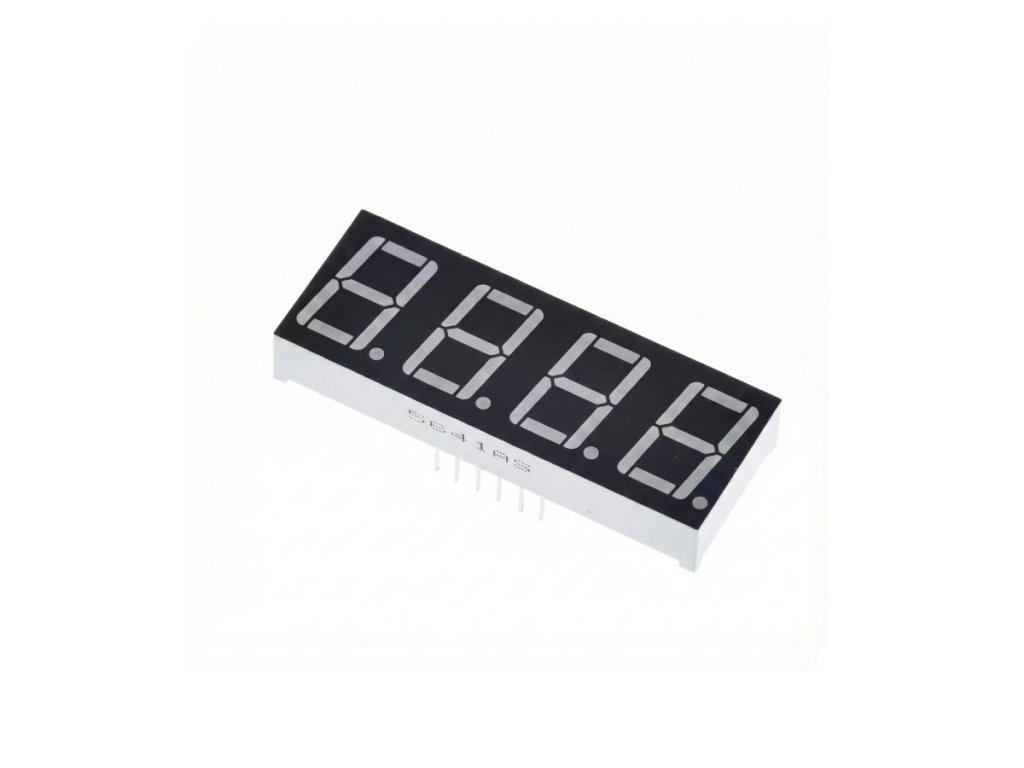

| Méret - 4 számjegyes | 30 mm × 14 mm × 7,2 mm |
| Ajánlott előtétellenállás | 220–470 ohm szegmensenként |
| Tápfeszültség | jellemzően 5V |
| Vezérlési elv | logikai HIGH jel (5V) az anódon, a katód közösen GND-re kötve |
🔍 A legfontosabb paraméterek
- pirosLED színe
- 28 mcdLED fényereje
- katódKözös kivezetés
- 220–470 ohmAjánlott előtétellenállás
💡 Mire használható?
- Digitális órák és számlálók Klasszikus digitális órák, számlálók és pultkijelzők numerikus kijelzésére.
- Mérőműszerek Mérőeszközök és vezérlőpultok értékkijelzésére.
- Oktatási és hobbi projektek Otthoni, oktatási és hobbi áramkörök, tanulási projektek kiegészítőjeként.
- DIY elektronika Egyedi elektronikai projektek és tesztberendezések numerikus kijelzőjeként.
🛡️ Előnyök és funkciók
- Egyszerű mikrokontrolleres vezérlés: A közös katódos kialakítás miatt minden szegmens egyedileg, logikai HIGH jellel, 5V-on, az anódon kapcsolható, miközben a katódok közösen GND-re csatlakoznak.
- Forrasztható THT kivitel: Furatszerelt kialakítása lehetővé teszi a hagyományos forrasztásos szerelést nyomtatott áramköri panelra.
- Rugalmas méretválaszték: 1, 2, 3 és 4 számjegyes kivitelben is elérhető, így különböző alkalmazásokhoz illeszthető.
- Opcionális tizedespont: Egyes változatok külön vezérelhető tizedespont, DP, kivezetéssel is rendelkeznek.
⚠️ Mire kell figyelni a használat során?
- Áramkorlátozó ellenállás szükséges: Minden szegmens elé 220–470 ohmos ellenállást kell kötni.
- Helyes polaritás és tápfeszültség: Csak a megfelelő polaritással és jellemzően 5V tápfeszültséggel köthető be.
- Tizedespont külön vezérlés: Ha a kiválasztott változat rendelkezik DP kivezetéssel, azt a többi szegmenstől függetlenül kell vezérelni.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Közös katód | Minden szegmens katódja ide csatlakozik, a lábat GND-re kell kötni |
| Szegmens kivezetések, A-G | Egyedi vezérlés, logikai HIGH jellel, 5V-on, soros előtétellenállással |
| DP kivezetés | Egyes változatoknál külön vezérelhető tizedespont kivezetés |
🧩 Beépítési tippek
- THT forrasztás: A furatszerelt kivitel miatt hagyományos forrasztással rögzíthető nyomtatott áramköri panelra.
- Előtétellenállás elhelyezése: Az ajánlott 220–470 ohmos ellenállásokat célszerű közvetlenül a szegmens kivezetések mellé forrasztani.
❓ Gyakori kérdések (GYIK)
- Mi a különbség a közös katódú és közös anódú 7 szegmenses kijelző között?Közös katódnál a szegmensek logikai HIGH jellel aktiválhatók, a katód GND-re megy, közös anódnál fordítva, LOW jellel aktívak.
- Milyen ellenállás szükséges a 7 szegmenses kijelzőhöz Arduinóval?Általában 220–470 ohmos ellenállás szükséges minden szegmens lábhoz, hogy az áram ne haladja meg az ajánlott értéket.
- Hány számjegyes változatban kapható ez a 7 szegmenses kijelző?1, 2, 3 és 4 számjegyes kivitelben elérhető, különböző méretekkel, 19×12,5 mm-től 30×14 mm-ig.
