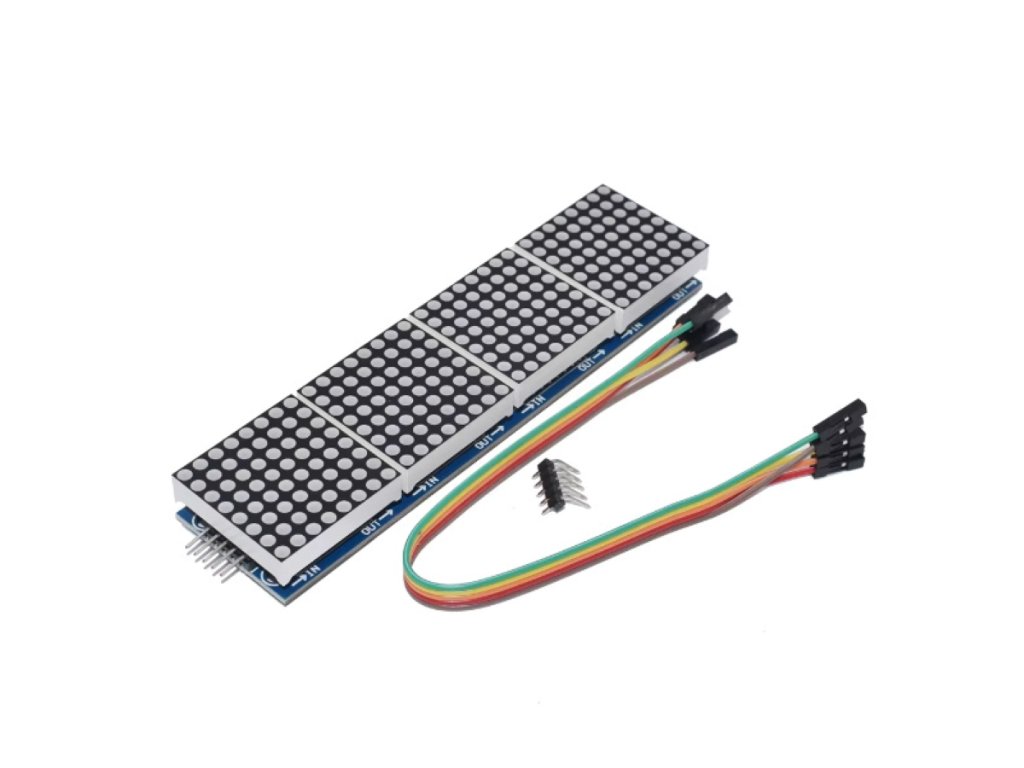

MAX7219 LED pont mátrix 8×32 szövegfutáshoz mikrokontrollerhez
- Üzemi feszültség: 5 V
- Méret: 12.8 cm x 3.2 cm x 1.3 cm
- Ledek színe: Piros / Zöld / Kék
- Pinek száma: 5
- Pinek típusa:
- VCC
- GND
- DIN
- CS
- CLK
Kék
Pillanatnyilag nem elérhető
| 1309/KEK
2 190 Ft
1 724 Ft
ÁFA nélkül

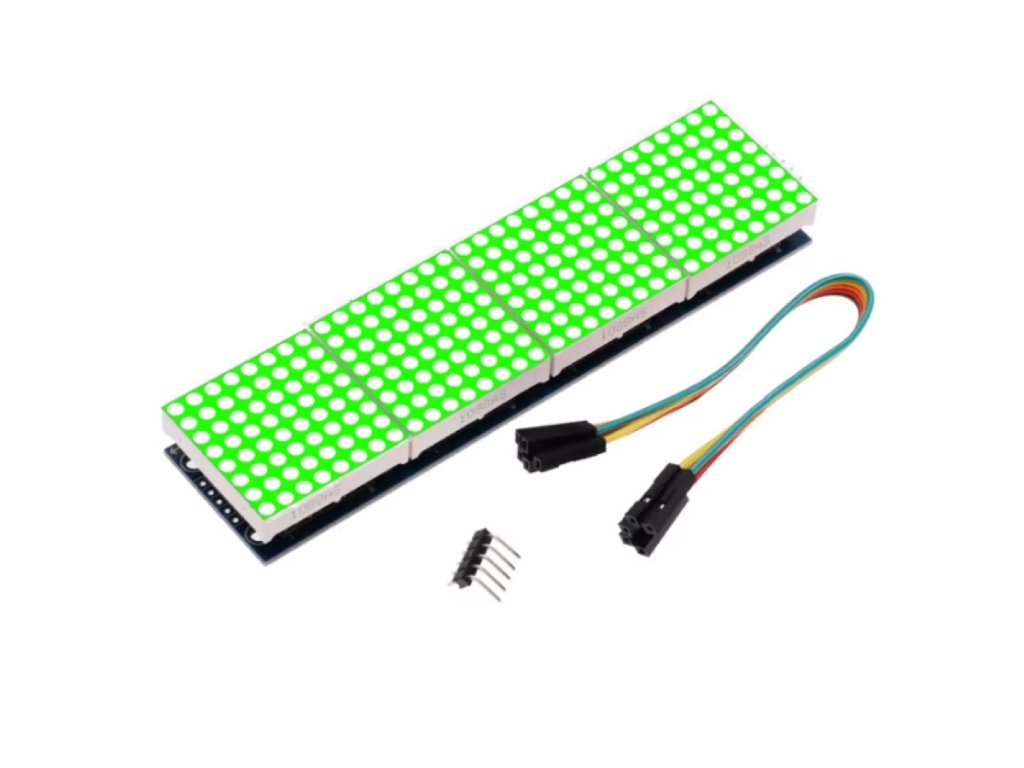

Zöld
Raktáron
(4 db)
| 1309/ZOL
2 190 Ft
1 724 Ft
ÁFA nélkül

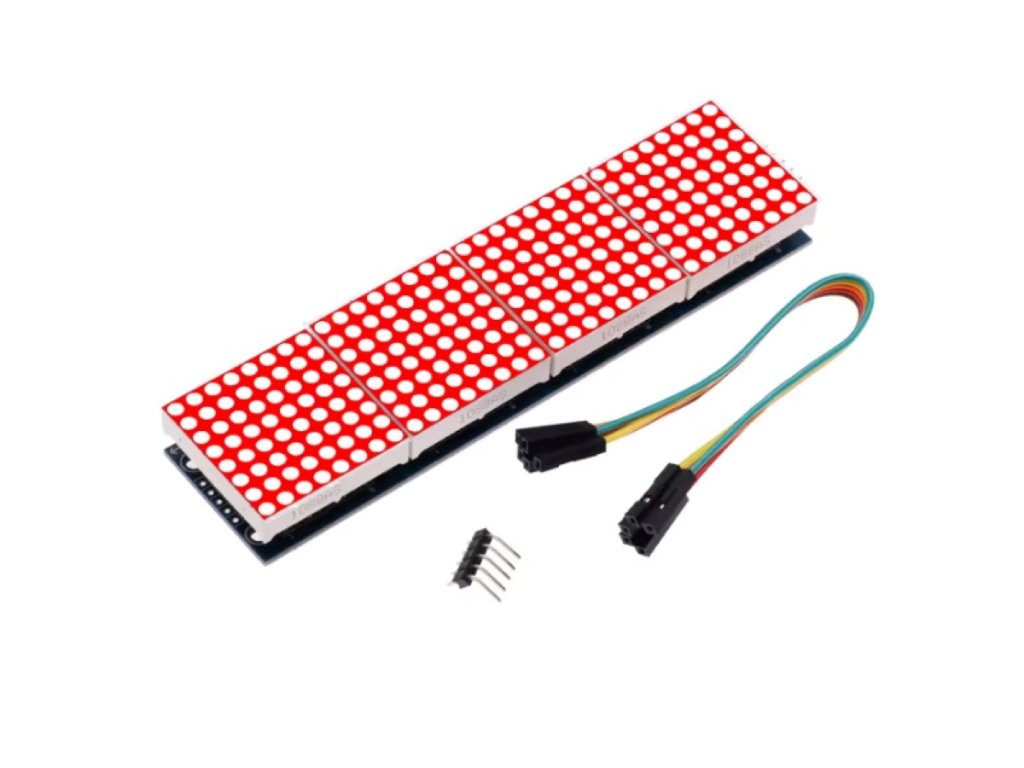

Piros
Raktáron
(20 db)
| 1309/PIR
2 190 Ft
1 724 Ft
ÁFA nélkül
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
MAX7219 LED pont mátrix 8×32 szövegfutáshoz mikrokontrollerhez
A 8×32 LED pontmátrix modul MAX7219 vezérlőchippel, 5V DC tápfeszültséggel, 12,8×3,2×1,3 cm méretben, 5 pines (VCC, GND, DIN, CS, CLK) SPI csatlakozóval rendelkezik. Szövegfutó kijelzőként, animációs panelként vagy órakijelzőként Arduino és ESP rendszerekhez több modul láncolásával is bővíthető.
💡 Miért érdemes ezt a modult választani?
- 🔤 Szövegfutás és animációk Szövegfutó üzenetek, animációk, órakijelző vagy vizuális visszajelzés építhető mikrokontrollerből, gyors programozással.
- ⚙️ MAX7219 vezérlő chip Hardveres LED-multiplexelés, gyors válaszidő és minimális processzorterhelés SPI kommunikációval.
- 🔗 Láncolható panelek Több panel sorba köthető (cascading), így nagyobb mátrix vagy hosszabb szövegfuttatás valósítható meg.
- 🎨 Választható LED színek Piros, zöld és kék színváltozatban elérhető, a projekthez igazítva.
📊 Műszaki adatok
| Termék típusa | LED pontmátrix kijelző modul |
|---|---|
| Vezérlő IC | MAX7219 |
| Panel kialakítása | 8 sor × 32 oszlop, összesen 256 LED |
| LED szín | Piros / Zöld / Kék (választható) |
| Üzemi feszültség | 5V DC |
| Méretek | 12,8 cm × 3,2 cm × 1,3 cm |
| Kommunikáció | SPI |
| Pinek száma | 5 (VCC, GND, DIN, CS, CLK) |
| Csatlakozás | Sorkapocs/csatlakozók a panel hátoldalán vagy oldalán |
| Kompatibilitás | Arduino, ESP32, ESP8266, Raspberry |
🔍 A legfontosabb paraméterek
- 5V DCÜzemi feszültség
- 8×32LED elrendezés
- 5Pinek száma
- 12,8×3,2×1,3 cmMéretek
💡 Mire használható?
- Szövegfutó és órakijelző Szövegfutó üzenetek, órakijelző, státuszpanel vagy digitális üzenőfal megvalósításához.
- Arduino és ESP fejlesztések Arduino, ESP8266/ESP32 alapú DIY kijelzők, világító makettek, okosotthon infotáblák építéséhez.
- Oktatás és programozási gyakorlat Oktatási demonstrációkhoz, programozási gyakorlathoz, vizuális visszajelzés megjelenítéséhez.
- Dekoratív világítás Hangulatfényként, party vagy üzleti kommunikációs kijelzőként, figyelemfelkeltő világításként.
🛡️ Előnyök és funkciók
- Kompakt, nagy felbontású kijelző: Mozgó szöveg, grafikus animációk és egyszerű piktogramok megjelenítésére is alkalmas.
- Hardveres LED-vezérlés: A MAX7219 chip hardveres multiplexelést végez, ami gyors válaszidőt és minimális processzorterhelést biztosít.
- Egyszerű csatlakoztatás: Kevés vezeték és minimális kód szükséges, egyszerű könyvtárhasználattal.
- Láncolható kialakítás: Több panel sorba köthető, így akár végtelen hosszú szöveg vagy nagyobb grafika is megjeleníthető.
- Kiterjedt dokumentáció: Rengeteg mintakód érhető el Arduino, ESP és Raspberry környezethez.
⚠️ Mire kell figyelni a használat során?
- SPI bekötés: A DIN, CS és CLK vezetékeket mindig a megfelelő mikrokontroller lábakra kell kötni.
- Tápáram igény: A panel 5V DC-t igényel, több összefűzött panel esetén a szükséges tápáram a LED-ek számával nő.
- Szín ellenőrzése: A LED-ek színe paneltól függ, ezért vásárláskor ellenőrizni kell a kiválasztott árnyalatot.
- Melegedés nagy fényerőn: A multiplexelt rendszer vibrálásmentes, de nagy fényerőn a panel melegedhet, ezért szellőzést vagy hűtést érdemes tervezni.
- Panelek összefűzése: A cascading kialakításhoz a DIN/CS/CLK vezetékek láncolása szükséges, ezt a vezetékhossz és a tápellátás tervezésénél figyelembe kell venni.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | 5V tápfeszültség bemenet |
| GND | Föld (negatív tápbemenet) |
| DIN | Adatbemenet (soros, mikrovezérlő felé) |
| CS | Chip select (választójel, SPI kommunikációhoz) |
| CLK | Órajel (adatfrissítéshez) |
🧩 Beépítési tippek
- Rögzítőlyukak: A panel sarkaiban található furatok segítségével egyszerűen rögzíthető és felfogatható.
❓ Gyakori kérdések (GYIK)
- Hogyan láncolhatók össze több MAX7219 LED mátrix panelek?A panelek DIN/CS/CLK kivezetéseinek sorba kötésével (cascading) tetszőleges számú panel felfűzhető, nagyobb mátrix vagy hosszabb szövegfuttatás megvalósításához.
- Milyen könyvtárakkal programozható ez a MAX7219 LED mátrix Arduino-ból?Az LedControl, MD_MAX72XX és Parola könyvtárak a leggyakrabban használt megoldások, amelyekkel szöveg, animáció és grafika egyaránt megjeleníthető.
- Milyen LED-szín kapható ebből a pontmátrix modulból?A modul piros, zöld és kék LED-szín változatban elérhető – a szín a vásárláskor kiválasztott panelvariánstól függ.
