8×8 LED pontmátrix modul MAX7219 mikrokontrollerhez – SPI kijelző
- Üzemi feszültség: 5 V

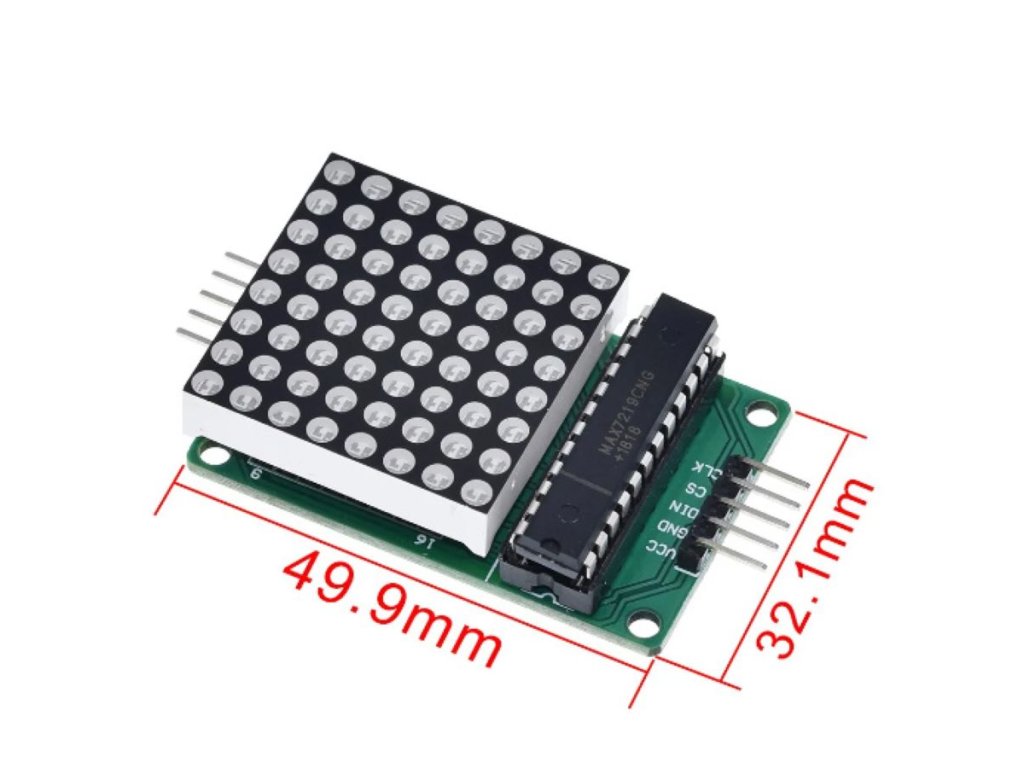

- Méretek: 49,9 mm x 32,1 mm x 15 mm
- Ledek színe: Piros
- Rögzítőcsavar furat átmérő: 3,1 mm
8×8 LED pontmátrix modul MAX7219 mikrokontrollerhez – SPI kijelző

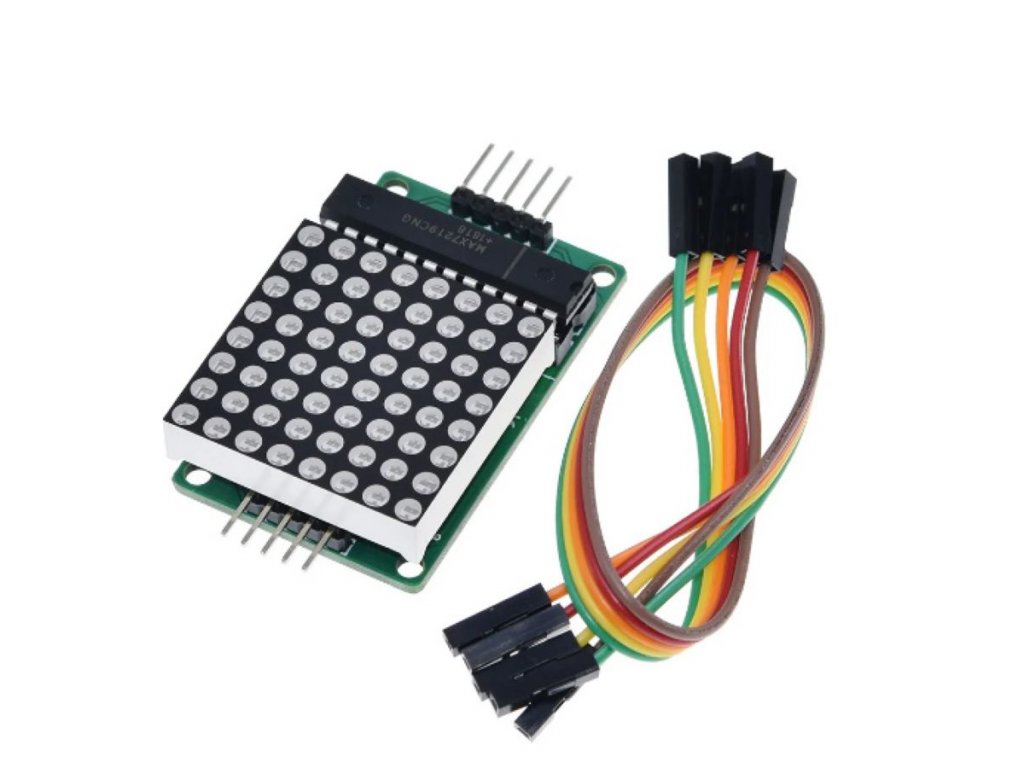

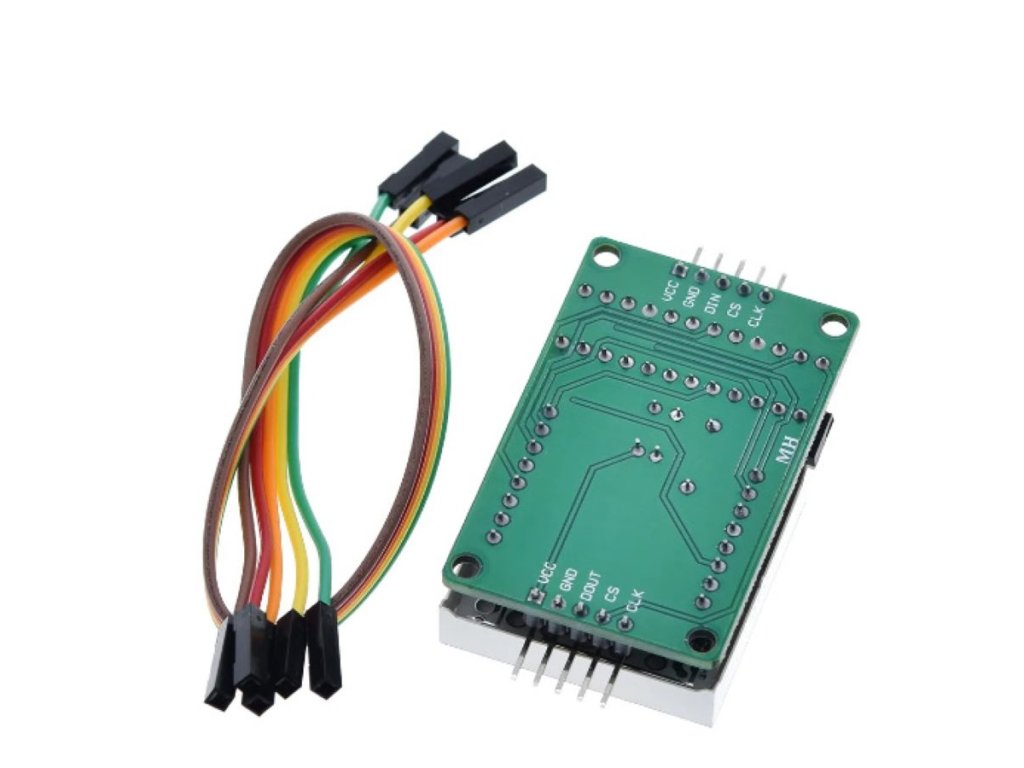

MAX7219 IC-vel szerelt 8×8 (64 db) piros LED-es pontmátrix modul, 5V tápfeszültséggel, SPI interfésszel (DIN, CLK, CS). Mérete 49,9×32,1×15 mm, rögzítőfurata 3,1 mm. Mindössze 3 digitális pin szükséges a vezérléshez, több modul láncolható (daisy chain). Kompatibilis LedControl, MD_MAX72XX Arduino könyvtárakkal.
💡 Miért érdemes ezt a modult választani?
- 🎯 Sokoldalú kijelzés Szöveg, szám, animáció, piktogram, óra vagy névtábla megjelenítésére egyaránt alkalmas.
- 🔌 Egyszerű vezérlés Egyetlen MAX7219 chip vezérli a teljes mátrixot, mindössze 3 digitális pin szükséges hozzá.
- 🔗 Láncolható kialakítás Több panel is összefűzhető, így karakteres vagy grafikus kijelzővé bővíthető.
- 💡 Tartós, élénk piros fény Jól látható és tartós piros LED-es megjelenítést biztosít.
📊 Műszaki adatok
| Vezérlőchip | MAX7219 |
|---|---|
| Üzemi feszültség | 5V |
| Méretek | 49,9 × 32,1 × 15 mm |
| LED-ek színe | piros |
| Pontmátrix | 8×8 (64 LED) |
| Rögzítőcsavar furat átmérő | 3,1 mm |
| Adatátvitel | Soros SPI |
| Kompatibilitás | Arduino, ESP, Raspberry Pi és egyéb mikrokontrolleres rendszerek |
🔍 A legfontosabb paraméterek
- 5VÜzemi feszültség
- 8×8Pontmátrix (64 LED)
- 49,9×32,1×15 mmMéretek
- 3,1 mmRögzítőfurat átmérője
💡 Mire használható?
- Digitális kijelző és óra Scroll-óra, adatvizualizáció és egyéb digitális kijelzési feladatokhoz.
- Oktatás és fejlesztés Tanuláshoz, demonstrációhoz és mikrovezérlős (MCU) fejlesztéshez.
- Interaktív és művészeti projektek Vizuális visszajelzők, animációk és egyedi művészeti installációk megjelenítéséhez.
- Otthoni, iskolai és műhelyi felhasználás Játékok, információs táblák és DIY projektek megvalósításához otthon, iskolában vagy műhelyben.
🛡️ Előnyök és funkciók
- Egyszerű illesztés: Csak 3 vezetékkel csatlakoztatható Arduino-hoz vagy más mikrokontrollerhez.
- Könnyű grafikai megjelenítés: Karakterek és animációk egyszerűen kijeleníthetők mikrovezérlőn keresztül.
- Szabványos SPI működés: Könnyen láncolható több modul nagyobb kijelző kialakításához.
- Tartós, élénk piros fény: Jól látható, tartós piros LED-es megjelenítést biztosít.
⚠️ Mire kell figyelni a használat során?
- Csak 5V-tal tápold: Más feszültség hibát vagy károsodást okozhat.
- Több modul láncolásakor: A sorrendet a dokumentáció szerint állítsd be az SPI buszon.
- Programozott vezérlés szükséges: Minden sor és oszlop külön vezérelhető megfelelő C program vagy Arduino-könyvtár (például LedControl vagy MD_MAX72XX) segítségével.
🔌 Használatba vétel
- SPI csatlakozás: A modul soros SPI interfészen keresztül csatlakoztatható, mindössze 3 digitális pin szükséges a vezérléshez.
- Vezérlés szoftverrel: A megjelenítéshez Arduino-könyvtár, például a LedControl vagy az MD_MAX72XX használható.
- Modulok láncolása: Több panel is összefűzhető az SPI buszon, a sorrendet a könyvtár dokumentációja szerint kell beállítani.
🧩 Beépítési tippek
- Csavaros rögzítés: A panel 3,1 mm átmérőjű rögzítőcsavar furattal rendelhető a felszereléshez.
❓ Gyakori kérdések (GYIK)
- Hány Arduino pin szükséges a MAX7219 LED mátrix modul vezérléséhez?Csak 3 digitális GPIO pin (DIN, CLK, CS) kell – és több modul egymás után láncolható ugyanezen a 3 vonalán.
- Hogyan jeleníthető meg görgetős szöveg a MAX7219 mátrixon?A MD_Parola vagy MD_MAX72XX Arduino könyvtárral néhány soros kóddal megvalósítható a scrolling szöveg, animáció vagy egyedi karakterek megjelenítése.
- Láncolhatók-e össze több MAX7219 LED mátrix modulok?Igen – daisy chain módban a DOUT lábat a következő modul DIN lábára kell kötni, és szoftveresen megadni a darabszámot a könyvtárban.
