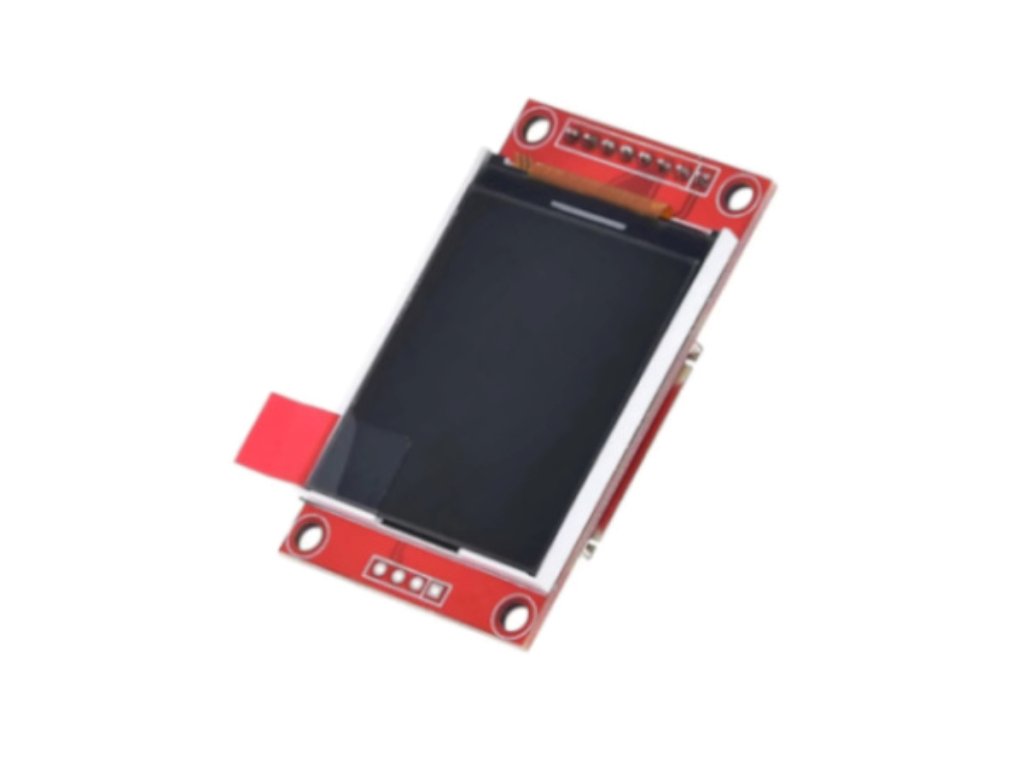

ST7735S 1,8 hüvelykes TFT LCD kijelző modul SPI
- Bemeneti feszültség: 3,3V-5V DC
- Képernyő: 1,8 hüvelykes TFT színes LCD kijelző
- Felbontás: 128x160
- Bemeneti adatok: SPI interfész
- Meghajtó: ST7735S
- Méret: 58,4mm x 38mm

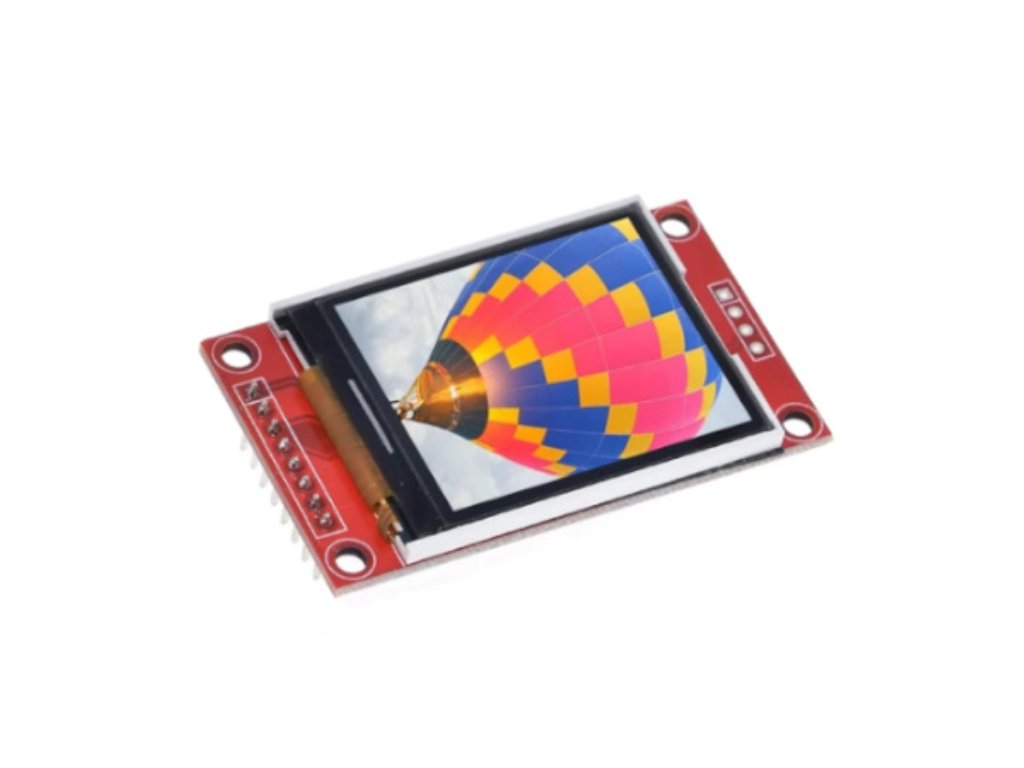

ST7735S 1,8 hüvelykes TFT LCD kijelző modul SPI
Az 1,8"-os TFT LCD kijelző ST7735S vezérlőchippel, SPI interfészen, 128×160 képpontos felbontással, 3,3–5V DC tápfeszültséggel és 58,4×38 mm méretben rendelkezik. Grafikus megjelenítésre, adatvizualizációhoz, mini UI felületekhez és Arduino/ESP prototípus projektekhez kiválóan alkalmazható.
💡 Miért érdemes ezt a kijelzőt választani?
- 🖥️ Kompakt SPI kijelző Az 1,8 hüvelykes ST7735S vezérlésű TFT LCD kijelző SPI interfésszel csatlakoztatható, kis helyigénnyel fejlesztői, hobbi és oktatási projektekhez.
- 🔌 Széles platformkompatibilitás Arduino, ESP32, Raspberry Pi, STM32 és más mikrokontroller platformokhoz egyaránt használható.
- 🎨 Élénk színes grafika Akár 65.000 vagy 262.000 szín megjelenítésére képes, paneltípustól függően.
- 📚 Jól támogatott könyvtárak Az Adafruit_ST7735 (Arduino) és st7735 (Python) könyvtárakkal gyorsan illeszthető, sok példaprogrammal.
📊 Műszaki adatok
| Termék típusa | Színes TFT LCD kijelző modul |
|---|---|
| Kijelző vezérlő | ST7735S |
| Bemeneti adatkapcsolat | SPI interfész |
| Bemeneti feszültség | 3,3V – 5V DC |
| Képernyőméret | 1,8 hüvelyk (átló) |
| Felbontás | 128×160 képpont |

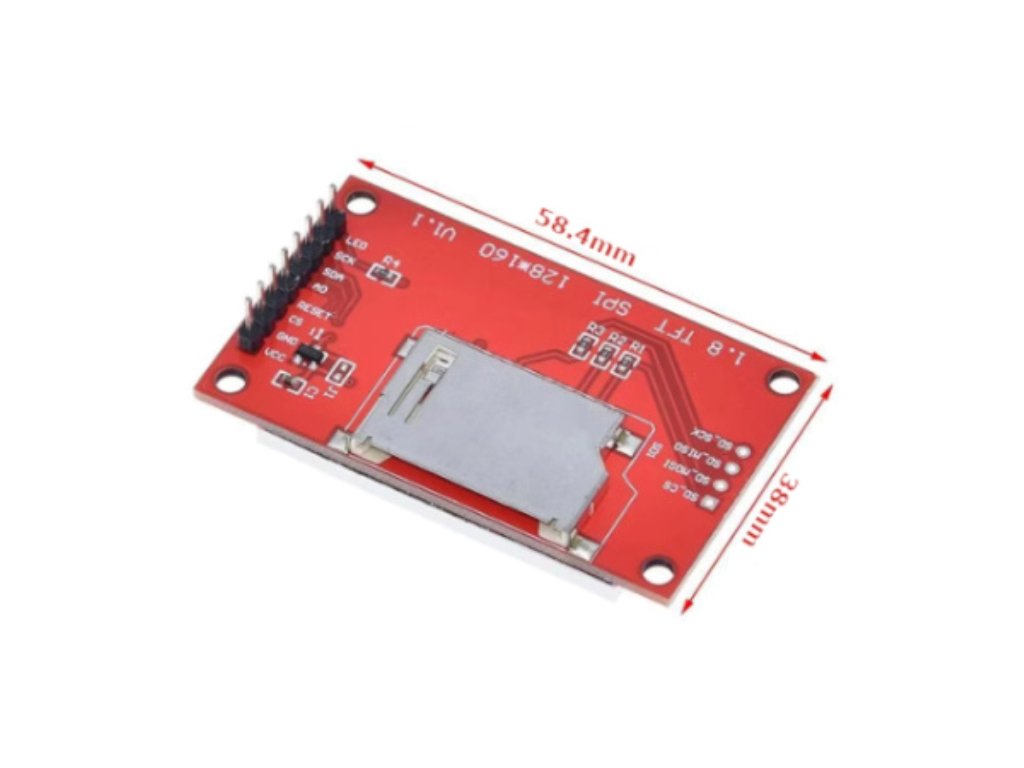

| Méret | 58,4 × 38 mm |
| Színmélység | Akár 65.000 vagy 262.000 szín (paneltípustól függően) |
| Csatlakozás | Panelen forrasztott fejléc vagy tüskesor |
| Háttérvilágítás | Általában beépített (paneltípustól függően ellenőrizendő) |
| Kompatibilis platformok | Arduino, ESP32, Raspberry Pi, STM32 és más MCU platformok |
🔍 A legfontosabb paraméterek
- 1,8"Képernyőméret
- 128×160Felbontás
- 3,3–5V DCTápfeszültség
- 58,4×38 mmMéret
💡 Mire használható?
- Mini műszer kijelzők Feszültségmérés, RTC óra és adatlogger értékeinek megjelenítéséhez.
- DIY okospanel és dashboard Mini dashboard, menürendszer és szenzor-adatmegjelenítő létrehozásához.
- Egyszerű grafikus programok MP3-lejátszó, képgaléria vagy időjárás-kijelző jellegű alkalmazásokhoz.
- Elektronikai prototípus Arduino vagy ESP32 alapú okoseszköz interfészekhez.
🛡️ Előnyök és funkciók
- Színes, élénk grafika: Akár 65.000 vagy 262.000 szín jeleníthető meg, paneltípustól függően.
- Egyszerű SPI kommunikáció: Kevés lábbal és gyors adatátvitellel csatlakoztatható.
- Alacsony fogyasztás, beépített háttérvilágítás: Energiatakarékos működés integrált megvilágítással.
- Platformfüggetlen illesztés: Népszerű könyvtárakkal (Arduino IDE, CircuitPython, Raspberry Pi GPIO) gyorsan beépíthető.
- Kompakt kialakítás: Ideális hordozható vagy beépített projektekhez, műszerekhez.
⚠️ Mire kell figyelni a használat során?
- SPI lábkiosztás egyeztetése: A MOSI, SCK, CS, DC, RST, VCC és GND lábakat a felhasznált platformhoz megfelelően kell csatlakoztatni.
- Szintillesztés 5V-os üzemnél: 5V-ról történő üzemeltetés esetén ellenőrizni kell, van-e szintillesztő a panelen, mivel egyes típusok csak 3,3V-os logikai szintet fogadnak.
- Helyes polaritás szükséges: A meghajtó érzékeny lehet a hibás bekötésre.
- Háttérvilágítás külön kezelése: A háttérvilágítás általában külön táp vagy bemenet, amely mikrokontrollerről is kapcsolható.
- Grafikai tartalom igazítása: A kijelző méretéhez illeszkedő, jól olvasható fontokat és piktogramokat érdemes választani.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3,3V – 5V DC) |
| GND | Föld |
| SCK | SPI órajel vonal |
| MOSI | SPI adatvonal |
| CS | Chip select, eszközválasztás |
| DC | Adat/parancs kiválasztó vonal |
| RST | Reset bemenet |
🧩 Beépítési tippek
- Breadboardos csatlakoztatás: A panelen forrasztott fejléc vagy tüskesor segítségével egyszerűen csatlakoztatható breadboardhoz.
- Háttérvilágítás ellenőrzése: Beépítés előtt érdemes ellenőrizni a panel háttérvilágítás típusát és bekötését.
❓ Gyakori kérdések (GYIK)
- Milyen interfészen kommunikál az ST7735S LCD kijelző modul?A modul SPI interfészen kommunikál, minimális lábigénnyel – a MOSI, SCK, CS, DC, RST, VCC és GND lábakat a fejlesztői platformhoz megfelelően kell csatlakoztatni.
- Milyen könyvtárakkal programozható az ST7735S kijelző Arduino-ból?Az Adafruit_ST7735 könyvtár Arduino IDE-hez, a st7735 Python modulkönyvtár pedig CircuitPython/Raspberry Pi platformhoz a legelterjedtebb megoldás.
- Szükséges-e szintillesztő az ST7735S modulhoz 5V-os Arduino esetén?Egyes panelvariánsok csak 3,3V logikai szintet fogadnak – 5V-os MCU esetén ellenőrizni kell, és szükség esetén szintillesztőt kell alkalmazni.
