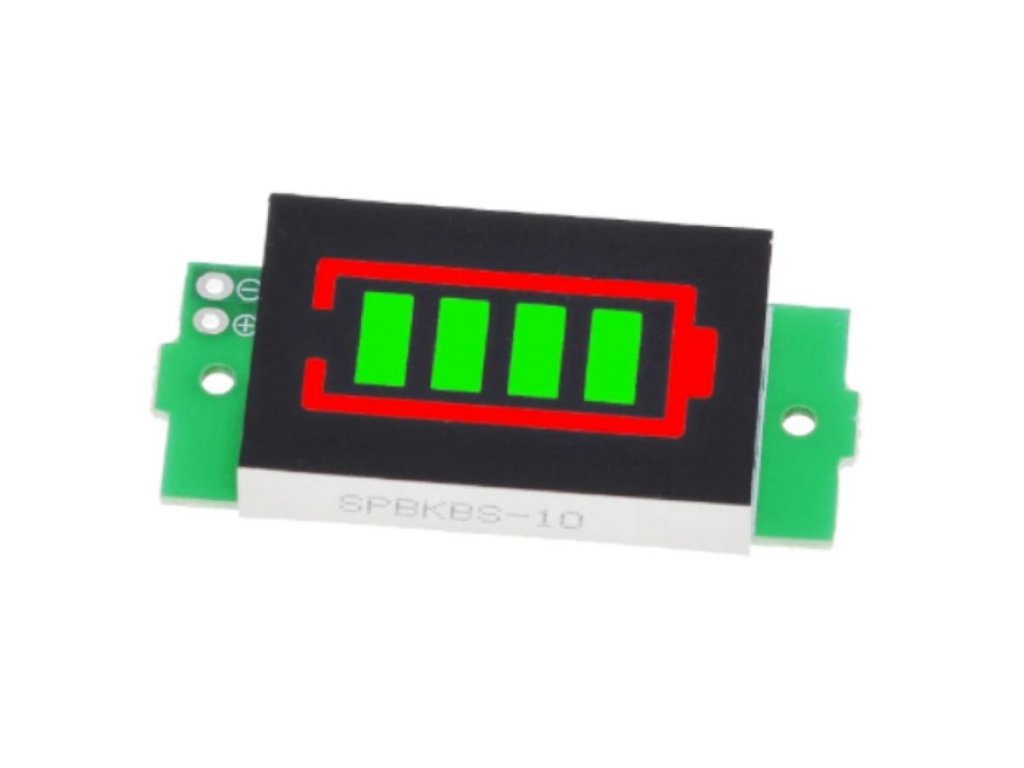

Akkumulátor töltöttség kijelző modul 3,7V–30V LED indikátor
- Anyaga: Műanyag
- Méret: 4.2 cm x 2 cm
- Szín: Piros / Zöld / Fekete
- Üzemi feszültség: 3V - 30V DC
- Üzemi áram: 5mA
- Üzemi hőmérséklet: -20°C / +50°C
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
Akkumulátor töltöttség kijelző modul – 3–30V DC, állítható LED indikátor
LED-es akkumulátor töltöttség kijelző modul, amely 3–30V DC tartományban működik. S1–S8 pinek összekötésével beállítható a névleges feszültség (3,7V–29,6V). Mérete 4,2×2 cm, üzemi árama mindössze 5mA – tökéletes DIY, napelemes vagy elektromos kerékpár projektekhez.
💡 Miért érdemes ezt a terméket választani?
- 💡 Vizuális töltöttségjelzés LED-es kijelzéssel azonnal látható az akkumulátor állapota.
- 📏 Széles feszültségtartomány 3–30V DC között, S1–S8 pinekkel testreszabható névleges feszültség.
- 🔋 Alacsony fogyasztás Mindössze 5 mA üzemi áram, folyamatos használatra is alkalmas.
- 🌡️ Széles hőmérséklet-tartomány -20°C és +50°C között megbízhatóan üzemel.
📊 Műszaki adatok
| Termék típusa | Akkumulátor töltöttség kijelző modul |
|---|---|
| Méret | 4,2 cm × 2 cm |
| Színválaszték | piros, zöld, fekete |
| Üzemi feszültség | 3–30V DC |
| Üzemi áram | 5 mA |
| Üzemi hőmérséklet | -20°C … +50°C |
| Beállítható névleges feszültség | S1=3,7V, S2=7,4V, S3=11,1V, S4=14,8V, S5=18,5V, S6=22,2V, S7=25,9V, S8=29,6V |
🔍 A legfontosabb paraméterek
- 3–30VÜzemi feszültség
- 5 mAÜzemi áram
- 4,2×2 cmMéret
- S1–S8Beállító pinek
💡 Mire használható?
- Akkumulátor és tápegység figyelés Töltöttség és üzemállapot vizuális, LED-es kijelzése.
- Elektromos kerékpár, robogó Pontos feszültség és kapacitás megjelenítés mobil eszközökön.
- Fejlesztői és oktatási projektek Ahol fontos a pontos feszültségfigyelés és gyors visszacsatolás.
- Paneles kijelzés Ipari, otthoni vagy szervizcélú műszerekbe építve.
🛡️ Előnyök és funkciók
- Kis fogyasztás, széles tartomány: Alacsony áramfelvétel mellett igen tág feszültségtartományban használható.
- Egyszerű szerelés: Panelre vagy előlapra könnyen felszerelhető.
- Gyors visszajelzés: Jól látható LED-es kijelzés bármilyen rendszerhez.
- Testreszabhatóság: Az S1–S8 pinek segítségével a névleges feszültség pontosan beállítható.
⚠️ Mire kell figyelni a használat során?
- Feszültség beállítása: Mindig a kívánt névleges feszültséghez igazítsd az S1–S8 pinek összekötésével.
- Csak DC üzem: Kizárólag egyenáramot fogad, váltóáramra (AC) nem alkalmas.

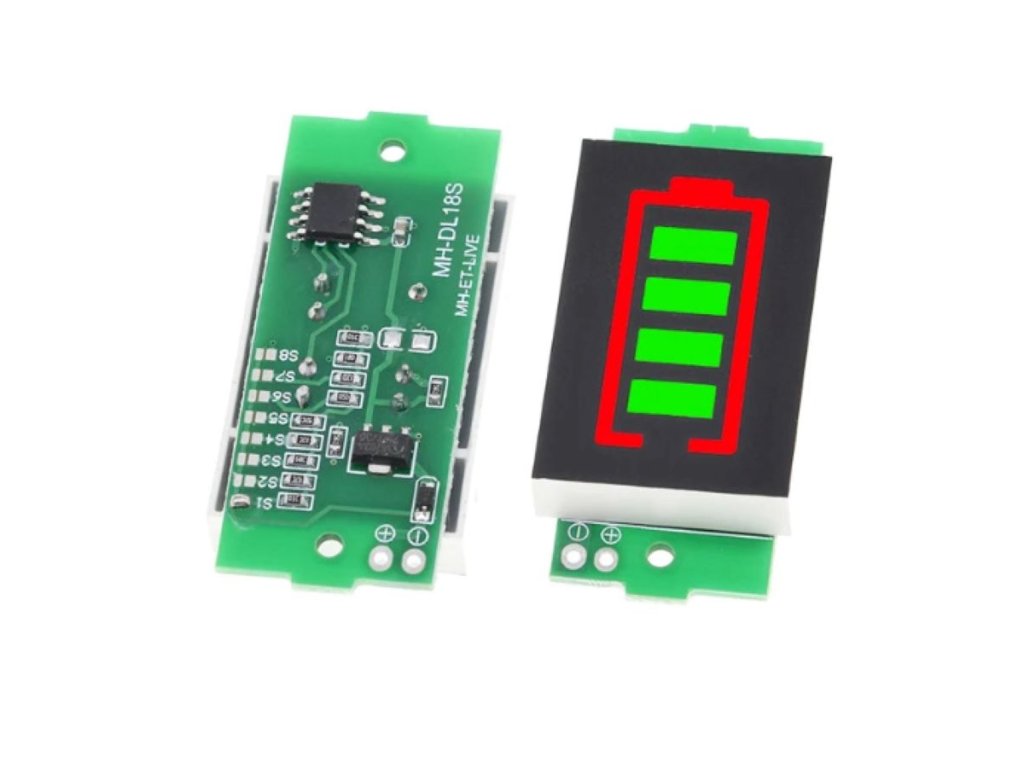

- Beállító pinek zárása: A modul hátoldalán található beállító pineket bekapcsolás előtt kell összeforrasztani vagy zárni.
- Túlfeszültség elkerülése: A túlfeszültség károsítja a kijelzőt, mindig a paraméterek szerint alkalmazd.
- Kültéri védelem: Kültéri használatnál ügyelj a pára, por és víz elleni védelemre.
🔌 Használatba vétel

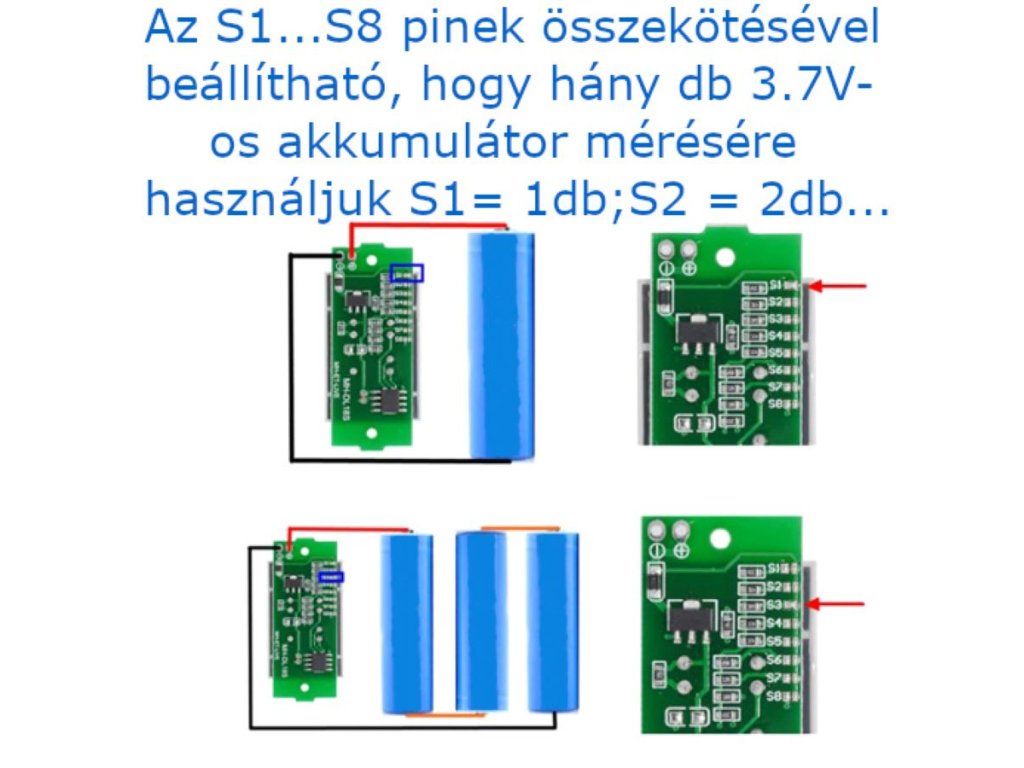

- Zárd rövidre a kívánt névleges feszültségnek megfelelő S1–S8 pineket bekapcsolás előtt.
- Csatlakoztasd a modult a mérendő 3–30V DC rendszerhez.
❓ Gyakori kérdések (GYIK)
- Hogyan állítható be a névleges feszültség az S1–S8 pineken?Az S1–S8 pinek rövidre zárásával választható ki a kívánt feszültségszint, például S1=3,7V, S4=14,8V, S8=29,6V.
- Milyen rendszerekbe építhető be ez a feszültség kijelző modul?Akkumulátorokba, napelemes rendszerekbe, elektromos kerékpárba, UPS-be, bármely 3–30V DC rendszerbe.
- AC (váltóáram) rendszerhez is alkalmas?Nem, kizárólag DC feszültséget fogad el, AC rendszerekhez nem megfelelő.
