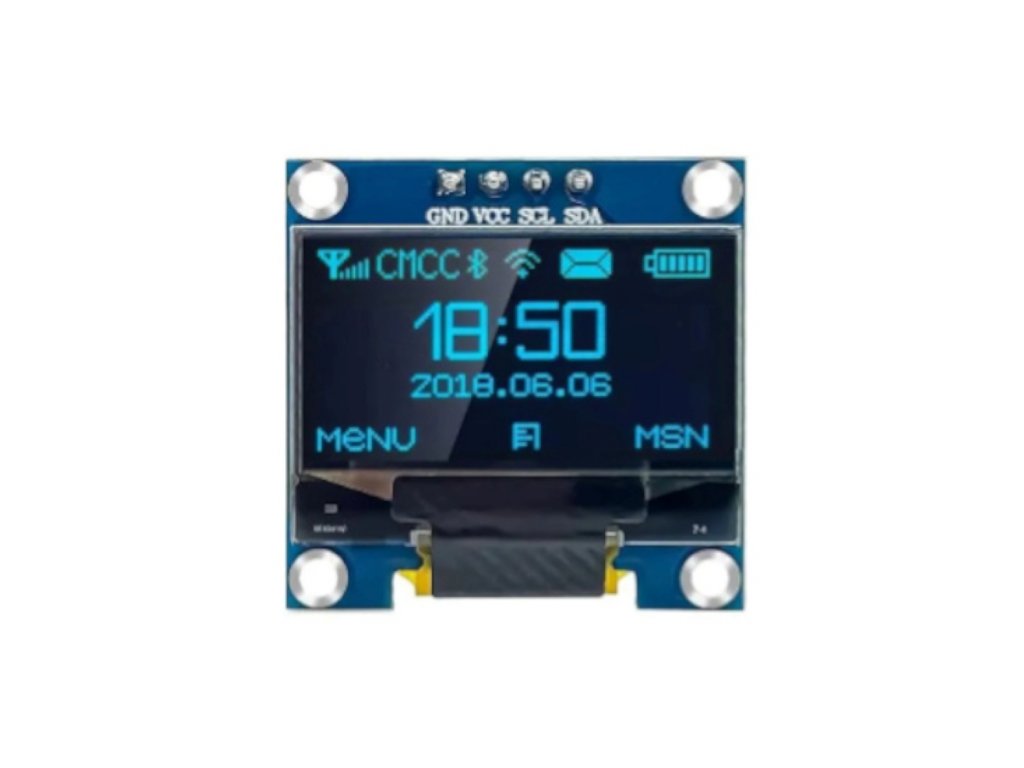

OLED kijelző modul kék SSD1306 IIC mikrokontrollerekhez

OLED kijelző modul kék – 0,96 és 1,3 hüvelykes, 128×64, I2C (IIC) interfész, SSD1306 / SH1106, 3,3–5 V DC

💡 Miért érdemes ezt a kijelzőt választani?

• 📏 Két méret, egy csatlakozás A 0,96 hüvelykes kompakt, az 1,3 hüvelykes nagyobb és jobban olvasható, mindkettő 4 pines I2C-vel csatlakozik.
• 🔌 Mindössze 4 vezeték VCC, GND, SDA és SCL csatlakozóval gyorsan bekötható Arduinóhoz, ESP-hez vagy STM-hez.
• ✨ OLED kontraszt A képpontok maguktól világítanak, háttérvilágítás nélkül, éles, jól látható megjelenítéssel.
• 📚 Széles szoftvertámogatás Az U8g2, az Adafruit könyvtárak és MicroPython megoldások is kezelik a modulokat.

📊 Műszaki adatok

📊 Verziók összehasonlítása

🔍 A legfontosabb paraméterek

• 0,96 / 1,3 hüvelykKijelzőméretek
• 128×64Felbontás
• 3,3–5,0 V DCMűködési feszültség
• I2C (4 pin)Interfész

💡 Mire használható?

• 📟
  Szenzoradatok kijelzése Hőmérséklet, páratartalom, feszültség és más mért értékek megjelenítése szenzoros és IoT projektekben.
• 🛠️
  Fejlesztés és oktatás Állapotjelző, menü vagy hibakereső kijelző mikrovezérlős prototípusokhoz és oktatási feladatokhoz.
• 🎛️
  DIY mérőműszerek és órák Egyedi kijelzőpanel mérőműszerekhez, órákhoz és vezérlőkhöz; az 1,3 hüvelykes méret nagyobb betűket enged.
• 🔋
  Hordozható eszközök Kompakt, elemes eszközökben diagnosztika és állapotinformációk megjelenítésére.

🛡️ Előnyök és funkciók

• Egyszerű illesztés: A 4 pines I2C csak két adatvezetéket használ, ezért kevés mikrovezérlő-lábat foglal el, és egy buszra több eszköz is köthető.
• Háttérvilágítás nélküli kijelző: Az OLED képpontok maguktól világítanak, ezért jó a kontraszt és a kép olvashatósága, kis fogyasztás mellett.
• Választható méret: A 0,96 hüvelykes verzió kis helyen elfér, az 1,3 hüvelykes nagyobb kijelzőfelületet ad ugyanazzal a felbontással.
• Gazdag szoftvertámogatás: A modulokhoz bőséges példakód és könyvtár érhető el, például az U8g2 és az Adafruit könyvtárak.

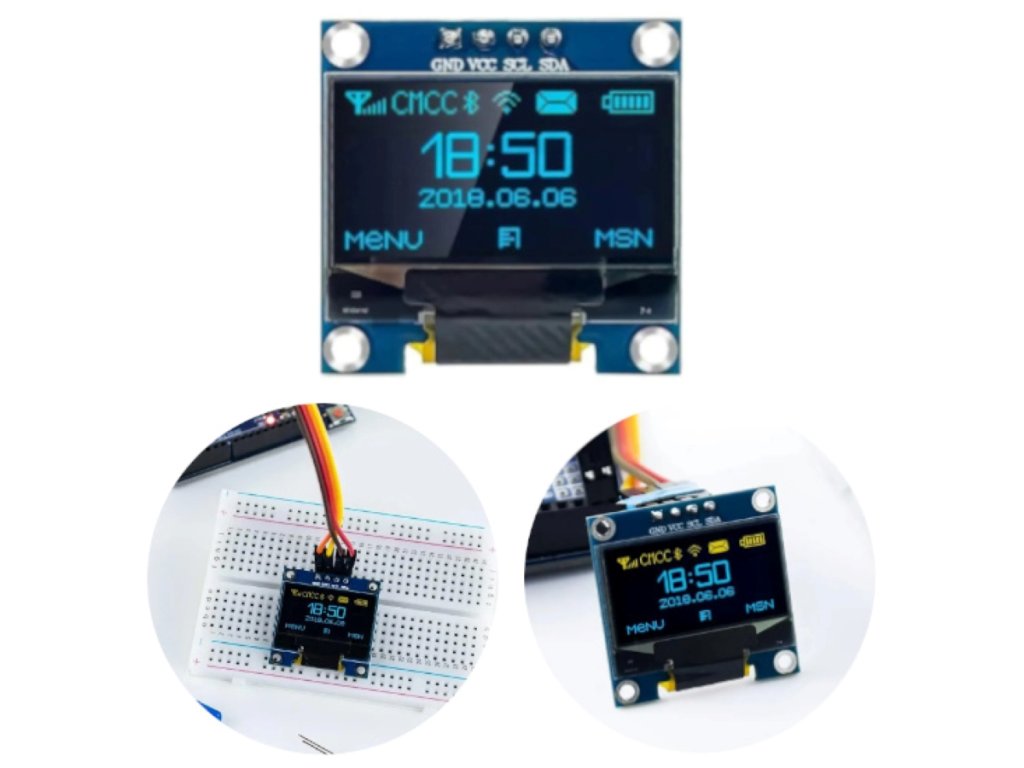

🔌 Bekötés és kezelőszervek

⚠️ Mire kell figyelni a használat során?

• A két méret vezérlője eltér: A 0,96 hüvelykes modul SSD1306, az 1,3 hüvelykes SH1106 vezérlős. Mindkettőhöz a megfelelő típust kell kiválasztani a könyvtárban, különben a kép eltolódhat vagy hibás lehet.
• A pinek sorrendje eltérhet: A modulok kivezetéseinek sorrendje (pl. GND–VCC vagy VCC–GND) különbözhet, ezért bekötés előtt mindig olvasd el a panelen lévő feliratot.
• Csak I2C (IIC) interfész: A 4 pines modul SPI-vel nem használható, ahhoz másik, SPI-s panel kell.
• 3,3 V-os mikrovezérlőknél 3,3 V-ról táplálj: ESP, STM és más 3,3 V-os panelek esetén a modult is 3,3 V-ra kösd, mert a legtöbb modul I2C felhúzóellenállása a VCC-re csatlakozik.
• Tartós állókép beéghet: Az OLED képpontok hosszú idő alatt kopnak, ezért ne jeleníts meg órákon át változatlan, nagy fényerejű képet.

🧩 Használati tippek

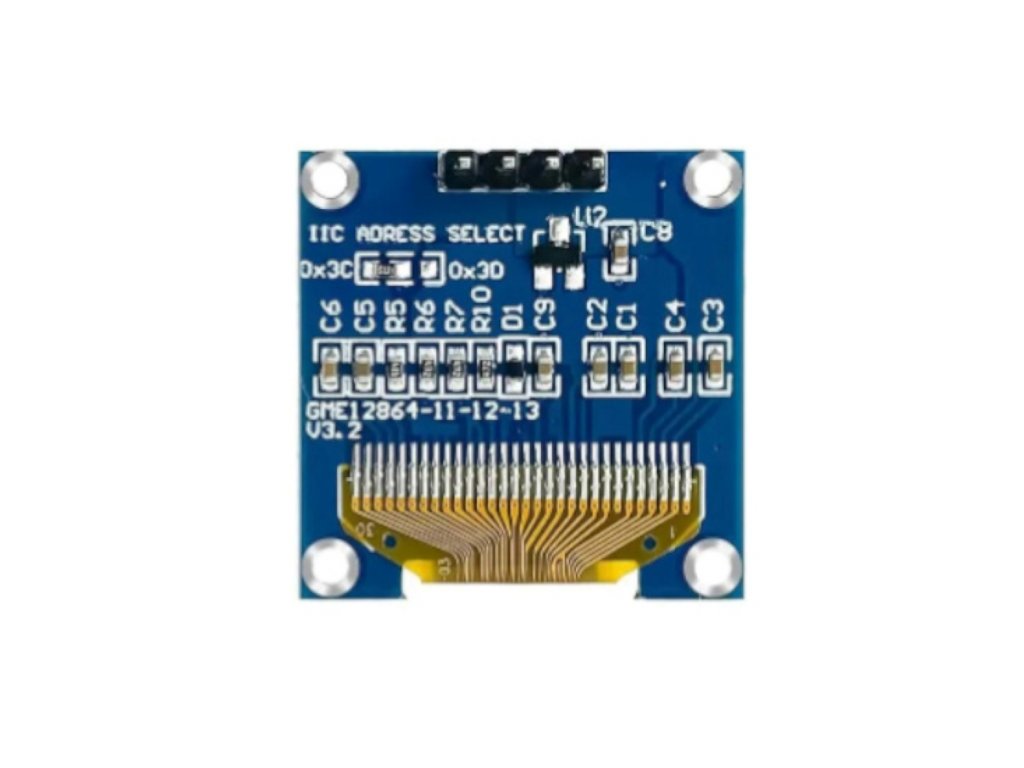

• Cím ellenőrzése: A modul I2C-címe általában 0x3C. Ha a kijelző nem reagál, futtass I2C scanner programot, amely megmutatja a tényleges címet.
• Könyvtár választása: Az U8g2 mindkét vezérlőt kezeli, a 0,96 hüvelykeshez az SSD1306, az 1,3 hüvelykeshez az SH1106 konstruktort használd (pl. U8G2_SH1106_128X64_NONAME_F_HW_I2C).
• Beégés ellen: Készíts képernyőkímélőt, vagy kapcsold ki a kijelzőt, ha nincs rá szükség, és használj mérsékelt fényerőt.

❓ Gyakori kérdések (GYIK)

• 📏 Mi a különbség a 0,96 és az 1,3 hüvelykes verzió között?
  Mindkettő 128×64 felbontású, 4 pines I2C-s kék OLED. Az 1,3 hüvelykes verzió kijelzőfelülete nagyobb, ezért jobban olvasható, a vezérlőchipje pedig SH1106, a 0,96 hüvelykes verzióé SSD1306.
• 📚 Milyen könyvtárral programozható?
  Az U8g2 mindkét vezérlőt támogatja. A 0,96 hüvelykes modulhoz az Adafruit SSD1306, az 1,3 hüvelykeshez az Adafruit SH110X könyvtár is használható, valamint MicroPython megoldások is elérhetők.
• 🔌 Milyen mikrovezérlőkhöz csatlakoztatható?
  Arduino, ESP, STM és más I2C-képes mikrovezérlőhöz, 3,3–5 V DC tápfeszültséggel. 3,3 V-os panelnél érdemes 3,3 V-ról táplálni a modult.
• 🔢 Mi a modul I2C-címe?
  Általában 0x3C. Ha a kijelző nem reagál, I2C scanner programmal ellenőrizheted a tényleges címet.
• 🔄 Használható SPI interfésszel?
  Nem, ez a 4 pines modul csak I2C (IIC) interfésszel működik.
• 📦 Mi van a csomagban?
  A csomag 1 db OLED kijelző modult tartalmaz a kiválasztott méretben (0,96 vagy 1,3 hüvelyk).
