LM393 dual feszültségkomparátor IC – 8 láb, 2-36V
- Típus: LM393
- Lábak száma: 8
- Üzemi feszültség: 2V – 36V
LM393 dual feszültségkomparátor IC – 8 láb, 2-36V

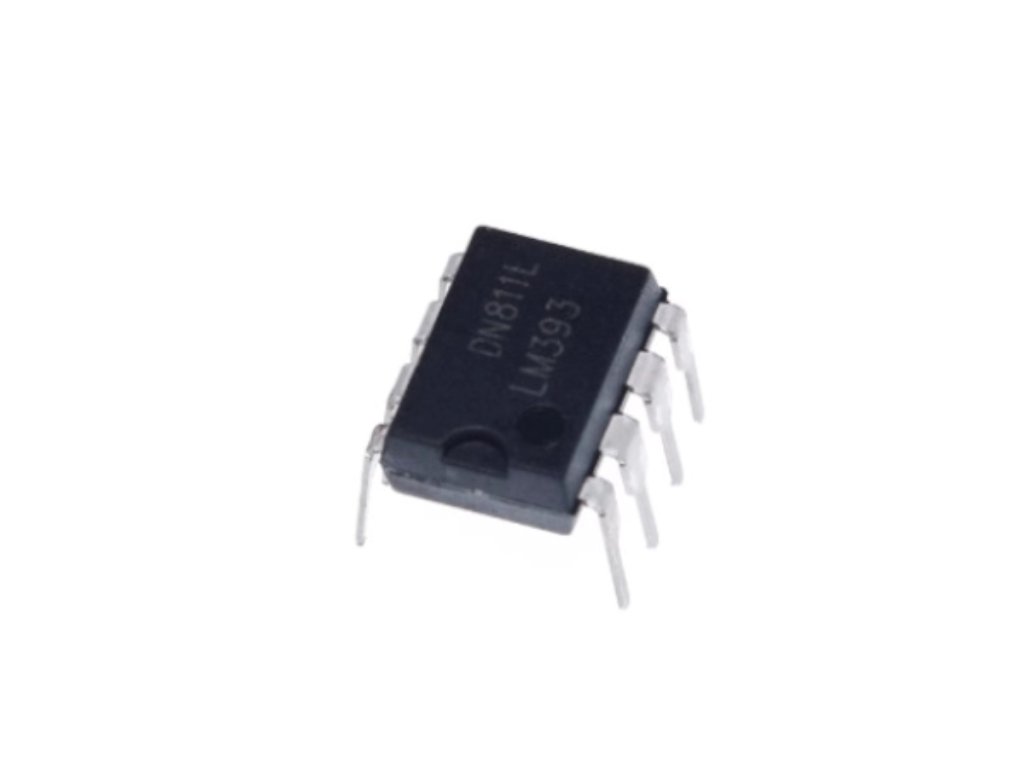

LM393 alacsony fogyasztású kétcsatornás (dual) feszültségkomparátor IC DIP-8 tokozásban. Üzemi feszültség 2–36V, nyílt kollektor (open collector) kimenet, ~1,3µs átlagos válaszidő. Két analóg feszültség gyors és pontos összehasonlítására – küszöbkapcsolók, akkumulátorvédelem és szenzor digitalizáló áramkörök alapja.
💡 Miért érdemes ezt az IC-t választani?
- 🔋 Alacsony fogyasztás Hosszú élettartam mobil és akkumulátoros eszközökben.
- 🔌 Egyszerű illeszthetőség Open collector kimenet, külső pull-up ellenállással bármely logikai szinthez illeszthető.
- ⚡ Széles tápfeszültség-tartomány 2–36V közötti üzemi feszültségen is stabilan működik.
- 🔧 Két komparátor egy tokban Két teljesen elszeparált komparátor egyetlen IC-ben, prototípustól sorozatgyártásig.
📊 Műszaki adatok
| Termék típusa | Kétcsatornás (dual) feszültségkomparátor IC |
|---|---|
| Modell | LM393 |
| Lábak száma | 8 (DIP-8 vagy SMD-8) |
| Tokozás | DIP-8 és SMD |
| Üzemi feszültség | 2V–36V |
| Bemeneti tartomány | 0V – (Vcc–2V) |
| Kimenet típusa | Open Collector (lehúzó / sink kimenet) |
| Átlagos válaszidő | 1,3 µs |
| Komparátorok száma | 2, egymástól elszeparált |
| Áramfelvétel | Nagyon alacsony |
| Alternatíva | LM339 (quad komparátor, négy komparátor egy tokban) |
🔍 A legfontosabb paraméterek
- 2–36VÜzemi feszültség
- 8Lábak száma
- 1,3 µsÁtlagos válaszidő
- 2Komparátorok száma
💡 Mire használható?
- Akkumulátor-felügyelet Akkufeszültség- és töltésszint őrzés, low battery cutoff áramkörök kialakításához.
- Fény- és mozgásérzékelés Fénykapcsolók, mozgásérzékelők és más szenzorok analóg jelének digitális átalakításához.
- Küszöbkapcsolók Küszöbkapcsoló, watchdog áramkör és folyadékszint-figyelő kialakításához.
- DIY és laborfejlesztés DIY projektekhez, laborfejlesztéshez és analóg-digitális interfészek építéséhez.
🛡️ Előnyök és funkciók
- Alacsony fogyasztás: Nagyon alacsony áramfelvétel, ami hosszú élettartamot biztosít mobil és akkumulátoros eszközökben.
- Széles üzemi feszültségtartomány: 2V és 36V között is stabilan működik, így sokféle rendszerbe illeszthető.
- Két független komparátor egy tokban: Két, egymástól teljesen elszeparált komparátor egyetlen IC-ben, stabil működéssel.
- Gyors válaszidő: Az átlagosan 1,3 µs-os válaszidő gyors kapcsolást tesz lehetővé trigger- és ablakáramkörökben.
- Egyszerű illeszthetőség: Az open collector kimenet külső pull-up ellenállással bármely logikai vagy mikrokontrolleres rendszerhez illeszthető.
- Sokoldalú felhasználás: Prototípus-fejlesztéstől a sorozatgyártásig, számos kész kapcsolási példával (akkuvédelem, ablakáramkör, riasztó).
⚠️ Mire kell figyelni a használat során?
- Csak lehúzó (sink) kimenet: A kimenet open collector típusú, ezért mindenhol külső felhúzó (pull-up) ellenállás szükséges.
- Bemeneti feszültségtartomány betartása: A bemeneti jel tipikusan 0V (GND) és a tápfeszültség -2V (Vcc-2V) közé essen.
- Hiszterézis alkalmazása ajánlott: Hiszterézis ellenállással stabilabb kapcsolási pont érhető el, elkerülhető a zaj miatti többszöri átbillenés.
- Alternatíva négycsatornás igényhez: Ha négy komparátorra van szükség egy tokban, az LM339 (quad komparátor) alkalmazható.
❓ Gyakori kérdések (GYIK)
- Mi az LM393 komparátor feladata?Két analóg bemeneti feszültséget hasonlít össze – ha a nem-invertáló bemenet magasabb, a kimenet magas lesz, ellenkező esetben alacsony (open collector).
- Miért kell felhúzóellenállás az LM393 kimenetéhez?Az LM393 open collector kimenetű – a kimeneti jelhez mindig külső pull-up ellenállás szükséges a kívánt logikai szint eléréséhez.
- Mire alkalmas az LM393?Szintérzékelőkbe, akkumulátor töltésőrző kapcsolásokba, fény- és hőérzékelő digitalizáláshoz, küszöbkapcsolóhoz és watchdog áramkörökhöz.
