LM358P kétcsatornás műveleti erősítő IC – 8 láb, 3-32V
- Típus: LM358P
- Lábak száma: 8
- Üzemi feszültség: 3V-32V
- Áram: 40 mA
LM358P kétcsatornás műveleti erősítő IC – 8 láb, 3-40V

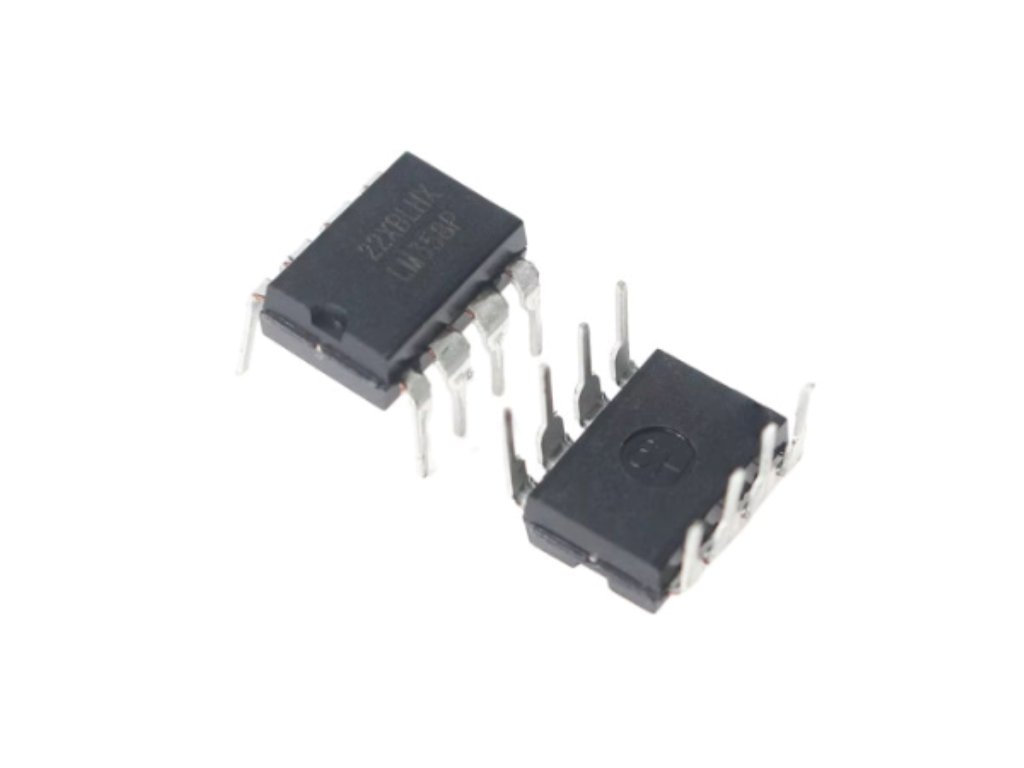

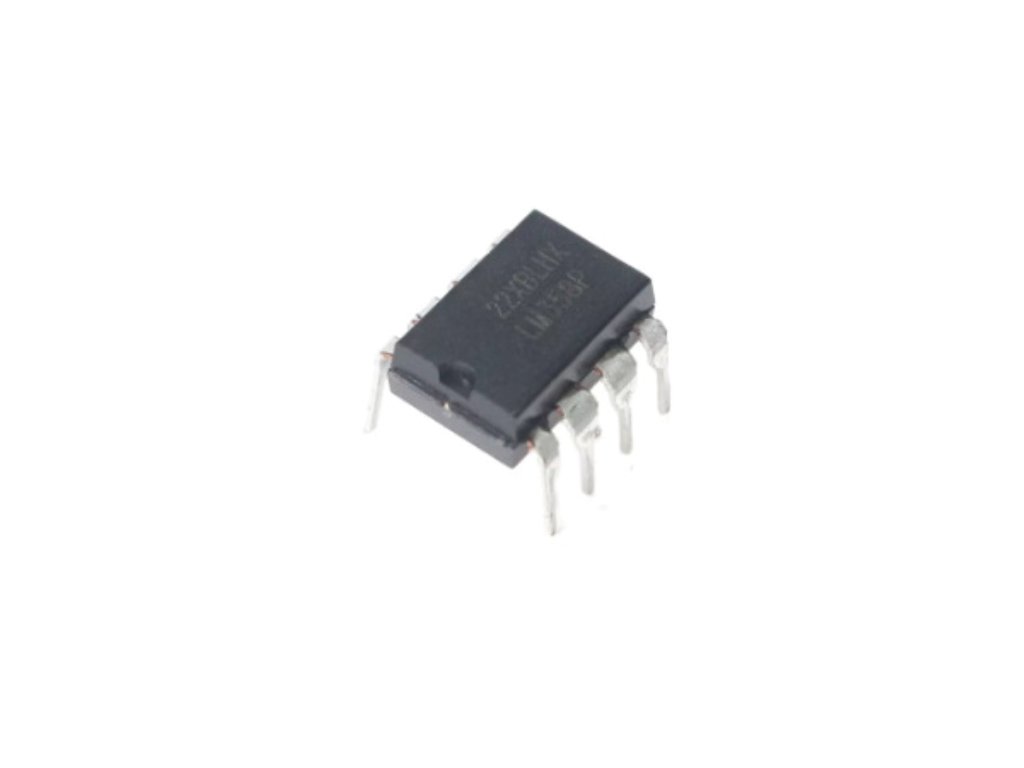

LM358P kétcsatornás (dual) műveleti erősítő IC DIP-8 tokozásban. Üzemi feszültség 3–40V, maximális áramfelvétel 40mA. Két egymástól független op-amp egy tokban – analóg érzékelő erősítők, aktív szűrők, komparátor és jelfeldolgozó áramkörök nélkülözhetetlen alkatrésze.
💡 Miért érdemes ezt a dual opamp IC-t választani?
- 🔋 Széles tápfeszültség-tartomány 3V és 40V között (vagy ±1,5V–±20V szimmetrikus tápról) is stabilan működik, laborban, iparban és hobbi elektronikában egyaránt.
- 🔌 Két független csatorna egy tokban A két opamp-csatorna egymástól teljesen izolált, így hely- és költségtakarékos megoldást ad.
- ⚡ Alacsony áramfelvétel Tipikusan csatornánként kb. 0,7–1 mA fogyasztás, így elemes és mobil alkalmazásokhoz is jól használható.
- 🔁 Csereszabatos, jól dokumentált Más dual opampokkal (pl. NE5532, TL072, MC1458) helyettesíthető, számtalan példakapcsolással.
📊 Műszaki adatok
| Termék típusa | Kétcsatornás (dual) műveleti erősítő IC |
|---|---|
| Modell | LM358P |
| Tokozás | DIP-8 / SMD-8 |
| Lábak száma | 8 |
| Üzemi feszültség | 3V–40V (vagy ±1,5V–±20V szimmetrikus tápról) |
| Maximális áramfelvétel | 40 mA (tipikusan kb. 0,7–1 mA/opamp) |
| Csatornák száma | 2, egymástól teljesen független |
| Kimenet típusa | Rail-to-ground (GND-hez közeli kimeneti feszültség) |
| Bemeneti és kimeneti védelem | Védődiódák |
| Jellemző sáváteresztés | kb. 1 MHz (unity gain bandwidth) |
| Jellemző slew rate | 0,3–0,7 V/μs |
| Csereszabatos alternatívák | NE5532, TL072, MC1458 és más dual opampok |
🔍 A legfontosabb paraméterek
- 3–40VÜzemi feszültség
- 40 mAMax. áramfelvétel
- 2Független csatorna
- 8Láb (DIP-8/SMD-8)
💡 Mire használható a LM358P?
- Analóg érzékelők erősítése Hőmérséklet-, fény-, áram- és feszültségérzékelők kimenetének erősítéséhez, szintillesztő kapcsolásokhoz.
- Aktív szűrő és jelfeldolgozás Aktív szűrő, összeadó és differenciálerősítő áramkörök, analóg jelprocesszorok kialakításához.
- DIY projektek Hangmodulok, jelerősítők, mérőeszközök és robotikai projektek építéséhez.
- Oktatás és fejlesztés Oktatási labor, tanulói panel, fejlesztőkártya vagy Arduino-illesztés céljára.
🛡️ Előnyök és funkciók
- Népszerű, univerzális opamp: Széles körben beszerezhető, kedvező árú, ipari sztenderd megoldás.
- Széles tápfeszültség-tartomány: 3V és 40V között kiszámítható működés laborban, iparban és hobbi elektronikában is.
- Alacsony áramfelvétel: Mobil, elemes alkalmazásoknál is jól használható.
- Két független csatorna egy tokban: Hely- és költségtakarékos megoldás.
- Egyszerű illesztés: Tipikus DIP-8 vagy SMD-8 tokozás bármilyen panelra vagy breadboardra szerelhető.
- Jól dokumentált: Számtalan példakapcsolás és oktatási példa létezik rá.
- Csereszabatos: Más dual opampokkal (például NE5532, TL072, MC1458) is helyettesíthető.
⚠️ Mire kell figyelni a használat során?
- Áramfelvétel: A maximális áramfelvétel 40 mA, de tipikusan jóval kevesebbet fogyaszt (csatornánként kb. 1 mA körül).
- Nem valódi rail-to-rail kimenet: A pozitív tápfeszültséghez nem megy teljesen közel, de GND-ig húzza a jelet.
- Lábkiosztás ellenőrzése: Forrasztás előtt mindig ellenőrizd a DIP vagy SMD lábkiosztást.
- Alternatívák: Népszerű alternatívák az LM358 (általános), NE5532 (hanghoz), TL072 (alacsony zaj, nagyobb sávszélesség).
- Gyártói eltérések: Több gyártó (Texas Instruments, ST, ON, Fairchild) kínálja, ipari minőségben és megbízhatósággal.
- Precíziós alkalmazás: Precíziós vagy high-end hangprojektekhez célszerű modernebb opampot választani.
🧩 Beépítési tippek
- Panel vagy breadboard: A DIP-8 vagy SMD-8 tokozás szinte bármilyen nyomtatott áramköri panelra vagy breadboardra felszerelhető.
- Lábkiosztás ellenőrzése: Forrasztás előtt mindig ellenőrizd a DIP vagy SMD lábkiosztást a hibás beültetés elkerülése érdekében.
❓ Gyakori kérdések (GYIK)
- Hány csatornás műveleti erősítő az LM358P?Két (dual) teljesen független op-amp egy 8 lábas DIP IC-ben.
- Milyen tápfeszültségen működik az LM358P?3V-tól 40V DC-ig, vagy ±1,5V-tól ±20V-ig szimmetrikus tápról – rendkívül széles tartomány.
- Miben különbözik az LM358P az LM324N-től?Az LM358P kétcsatornás (dual), az LM324N négycsatornás (quad) – mindkettő általános célú op-amp, de a 358 kisebb tokban, kevesebb csatornával.
