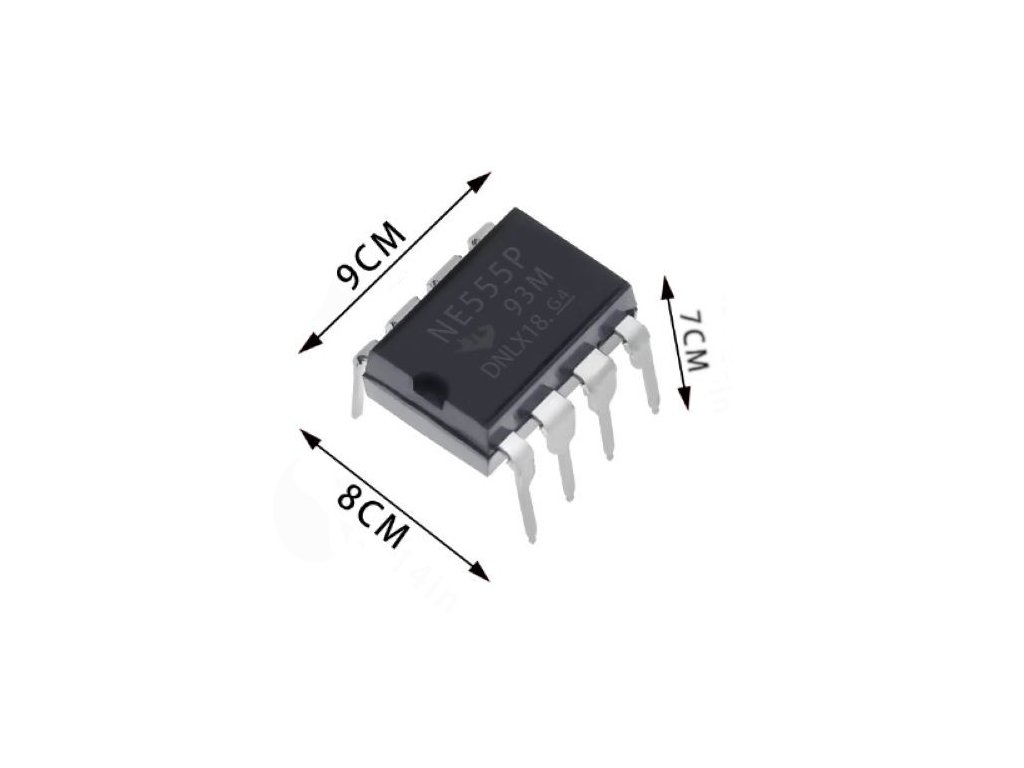

NE555 időzítő IC – 8 lábas, 4,5–16V
- Típus: NE555
- Lábak száma: 8
- Üzemi feszültség: 4,5–16V
- Max táfeszültség: 16V
- Áram: 10 mA
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
NE555 időzítő IC – 8 lábas, 3-18V
Az NE555 időzítő IC az egyik legsokoldalúbb 8 lábas integrált áramkör, amelyet időzítésre, oszcillátor és PWM feladatokra terveztek. 3–18V tápfeszültséggel monostabil, astabil és bistabil üzemben is működik, maximális kimeneti árama 200 mA.
💡 Miért érdemes ezt az IC-t választani?
- ⏱️ Sokoldalú időzítés Monostabil, astabil és bistabil üzemmódban is működik, időzítéstől az impulzusgeneráláson át a PWM-vezérlésig.
- 🔌 Széles tápfeszültség-tartomány 3–18V közötti feszültségről üzemeltethető, körülbelül 10 mA áramfelvétellel.
- ⚡ Nagy kimeneti terhelhetőség Legfeljebb 200 mA kimeneti áramot képes leadni, így relék és LED-ek közvetlenül vezérelhetők.
- 🧩 Egyszerű beépítés 8 lábas DIP vagy SMD tokozás, szabványos 2,54 mm-es lábtávolsággal és jól dokumentált lábkiosztással.
📊 Műszaki adatok
| Típus | NE555 időzítő IC |
|---|---|
| Tokozás | 8 lábas DIP vagy SMD |
| Lábtávolság | 2,54 mm |
| Üzemi feszültség | 3–18V (tipikusan 4,5–16V) |
| Maximális tápfeszültség | 16V |
| Áramfelvétel | kb. 10 mA |
| Maximális kimeneti áram | 200 mA |
| Frekvenciatartomány | akár 500 kHz (astabil üzemben) |
| Üzemmódok | monostabil, astabil, bistabil |
| Lábkiosztás | GND, Trigger, Output, Reset, Control Voltage, Threshold, Discharge, +VCC |
🔍 A legfontosabb paraméterek
- 3–18VTápfeszültség
- 200 mAMax. kimeneti áram
- 8 lábTokozás
- 500 kHzMax. frekvencia
💡 Mire használható?
- LED villogó áramkörök Egyszerű LED villogtató kapcsolások megvalósításához astabil üzemmódban.
- Hanggenerátor Hangfrekvenciás jelek előállítására oszcillátorként.
- Időzítés és relévezérlés Késleltetett kapcsolásokhoz és relémeghajtáshoz monostabil üzemmódban.
- Oktatás és kísérletezés Labor kísérletekhez, oktatási panelekhez és RC időzített vezérlésekhez.
🛡️ Előnyök és funkciók
- Univerzális felhasználás: Olcsó és sokoldalú, ipari és hobbi projektekhez egyaránt alkalmas.
- Széles tápfeszültség-tartomány: 3–18V között üzemeltethető, nagy kimeneti áramerősséggel.
- Könnyű alkalmazhatóság: Széles körű dokumentáció áll rendelkezésre időzítési és PWM-vezérlési feladatokhoz.
- Három üzemmód egy IC-ben: Monostabil, astabil és bistabil (flip-flop) működés is megvalósítható.
- Egyszerű bekötés: 8 lábával (GND, Trigger, Output, Reset, Control Voltage, Threshold, Discharge, +VCC) jól dokumentált illesztést nyújt.
⚠️ Mire kell figyelni a használat során?
- Feszültséghatár: A 16V tápfeszültséget soha ne lépd túl.
- Áramfelvétel: Az áramfelvétel a feszültségtől és a kimeneti terheléstől függ.
- Pontos időzítés: Jó minőségű passzív elemeket használj, mert a kondenzátor szivárgási árama hosszabb időtartamnál befolyásolhatja a mérés pontosságát.
❓ Gyakori kérdések (GYIK)
- Mire való az NE555 IC?Időzítők, oszcillátorok, impulzusgenerátorok, LED villogók, PWM vezérlők és relémeghajtók alapja – három üzemmódban (monostabil, astabil, bistabil) működik.
- Mekkora a maximális tápfeszültség az NE555 esetén?A maximális tápfeszültség 16V – ennél magasabbra ne táplald.
- Milyen kimeneti áramot tud leadni az NE555?A maximális kimeneti áram 200 mA, ami elegendő kis relék, LED-ek és motorok közvetlen meghajtásához.
