LM3915N logaritmikus LED szintjelző IC – 18 láb, 3-25V
- Típus: LM3915N
- Lábak száma: 18
- Üzemi feszültség: 3V-25V DC
LM3915N logaritmikus LED szintjelző IC – 18 láb, 3-25V

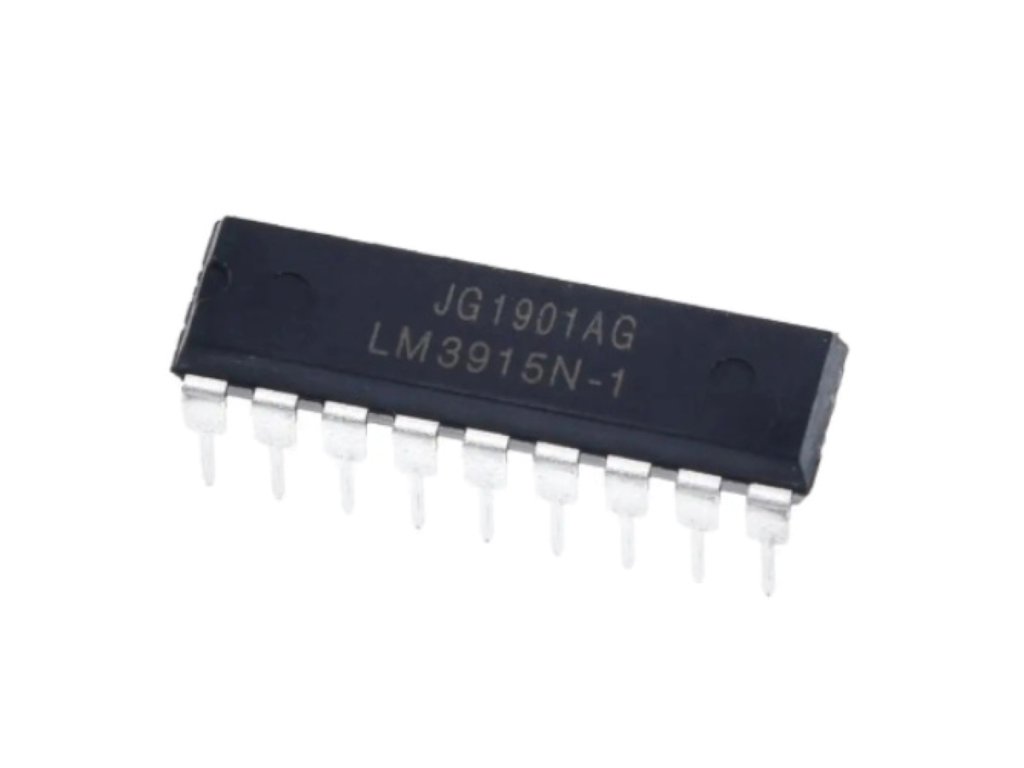

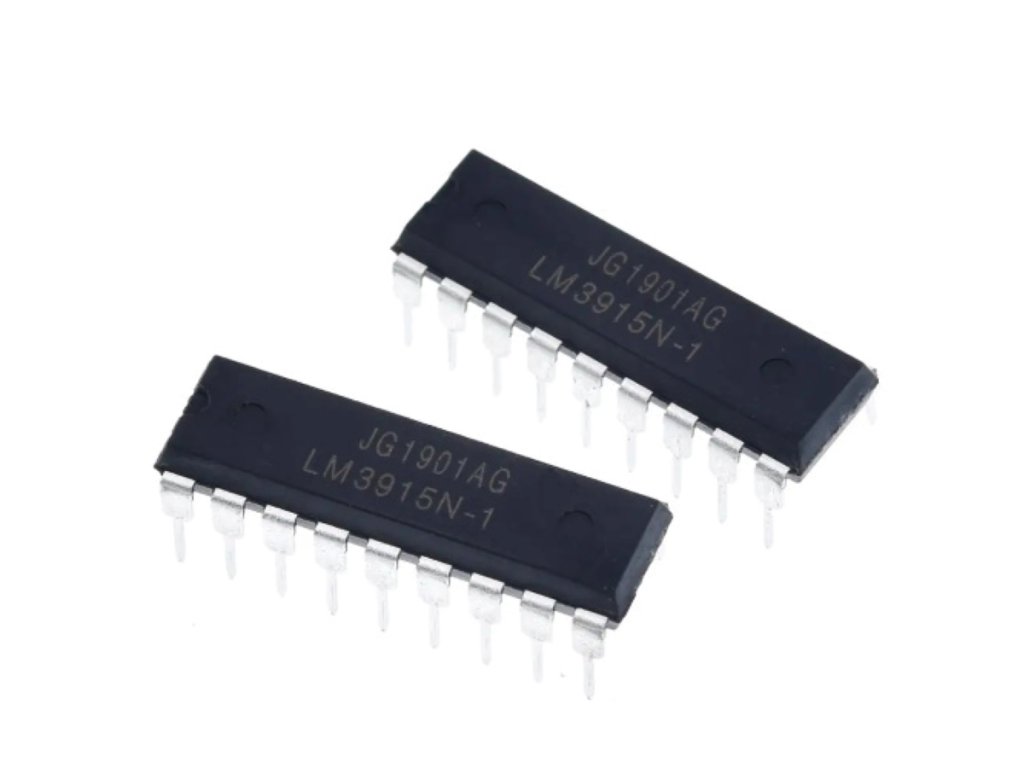

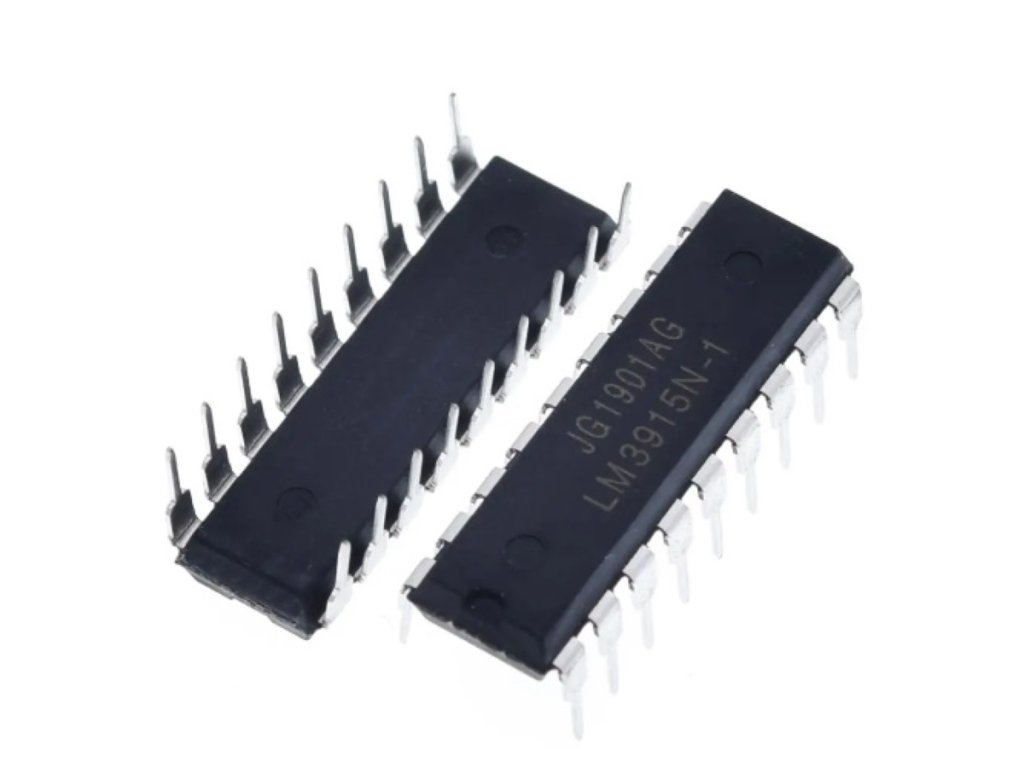

LM3915N 18 lábas DIP tokozású IC, amely analóg feszültséget logaritmikus (dB-skálás) LED-szintekben jelenít meg. Üzemi feszültsége 3–25V DC. Ideális audió VU-meter, végerősítő szintjelző és analóg visszajelző panelek számára.
💡 Miért érdemes ezt az IC-t választani?
- 🔊 Logaritmikus dB-skálás kijelzés A hangtechnikában különösen népszerű logaritmikus szintkijelzést biztosít.
- 🔧 Egyszerű áramköri illesztés Minimális környezeti alkatrésszel illeszthető az áramkörbe.
- 🔗 Kaszkádolható kijelzés Több IC összekapcsolásával tartós, csoportos kijelző megoldások is egyszerűen szerelhetők.
- ⚡ Széles tápfeszültség-tartomány Univerzális panelkompatibilitást biztosító 3–25V DC üzemi tartomány.
📊 Műszaki adatok
| Típus | LM3915N |
|---|---|
| Lábak száma | 18 |
| Üzemi feszültség | 3–25V DC |
| Fő funkció | Logaritmikus (dB) feszültségszint / LED-sor kijelzés |
| Tokozás | DIP-18 (panelba ültethető) |
| Maximális tápfeszültség | 25V |
🔍 A legfontosabb paraméterek
- 18Lábak száma
- 3–25V DCÜzemi feszültség
- DIP-18Tokozás
- LM3915NTípus
💡 Mire használható?
- Audió VU-meter és szintkijelzés LED-es vagy VFD-s sávkijelző (VU-meter) építéséhez, végerősítők, keverőasztalok és bemeneti szintmérők látványos, logaritmikus kijelzőjéhez.
- Mérő- és vezérlőpanelek Mérő-, vezérlő- és figyelmeztető panelek, elektronikus műszerek vizuális értékvisszajelzéséhez, tesztállomások, labor vagy beépített rendszerek számára.
- Fejlesztői és hobbi projektek Szintmonitor, átvezető panel vagy analóg-feszültség jel digitális/optikai visszajelzéséhez, Arduino vagy mikrovezérlő mellé illesztve.
- Otthoni, műhelyi, iskolai projektek Otthoni, műhelyi és iskolai elektronikai projektekhez egyaránt alkalmazható.
🛡️ Előnyök és funkciók
- Logaritmikus (dB) szintkijelzés: A szintek nem lineárisan, hanem logaritmikus léptékben jelennek meg, ami audio- és feszültségfigyelő alkalmazásokban a legtermészetesebb megjelenítést adja.
- Minimális alkatrészigény: Egyszerű áramköri illesztést tesz lehetővé minimális környezeti alkatrésszel.
- Kaszkádolható felépítés: Több IC összekapcsolásával tartós, csoportos kijelző megoldások is kialakíthatók.
- Széles tápfeszültség-tartomány: A 3–25V DC üzemi feszültség univerzális panelkompatibilitást biztosít.
- DIP-18 tokozás: Panelba ültethető, könnyen forrasztható kivitel.
⚠️ Mire kell figyelni a használat során?
- Nem lineáris szintnövekedés: A logaritmikus kijelzés audio- és feszültségfigyelő alkalmazásokban ideális, de nem lineáris szintnövekedést mutat.
- Forrasztásnál figyelj a statikus feltöltésre: A DIP-18 tokozás könnyen panelba forrasztható, de ügyelj a statikus feltöltésre és a lábak helyes párosítására.
- 25V feletti feszültség tilos: A maximális tápfeszültség 25V, ennek túllépése esetén a chip károsodik.
- LED-áram pontos beállítása szükséges: Az áramot pontosan kell kiszámolni, hogy minden szegmens egyformán világítson.
❓ Gyakori kérdések (GYIK)
- Mi a különbség az LM3915 és az LM3914 között?Az LM3915 logaritmikus (dB) skálán jeleníti meg a szinteket, az LM3914 lineárisan – audió alkalmazásban az LM3915 a természetesebb.
- Mire való az LM3915N?Audió VU-meter, erősítő szintjelző, feszültségfigyelő és analóg sávkijelző LED-sorral való megjelenítéséhez.
- Mekkora a maximális tápfeszültség az LM3915N esetén?Maximálisan 25V DC – ennél magasabb feszültséget ne alkalmazz, mert a chip károsodik.
