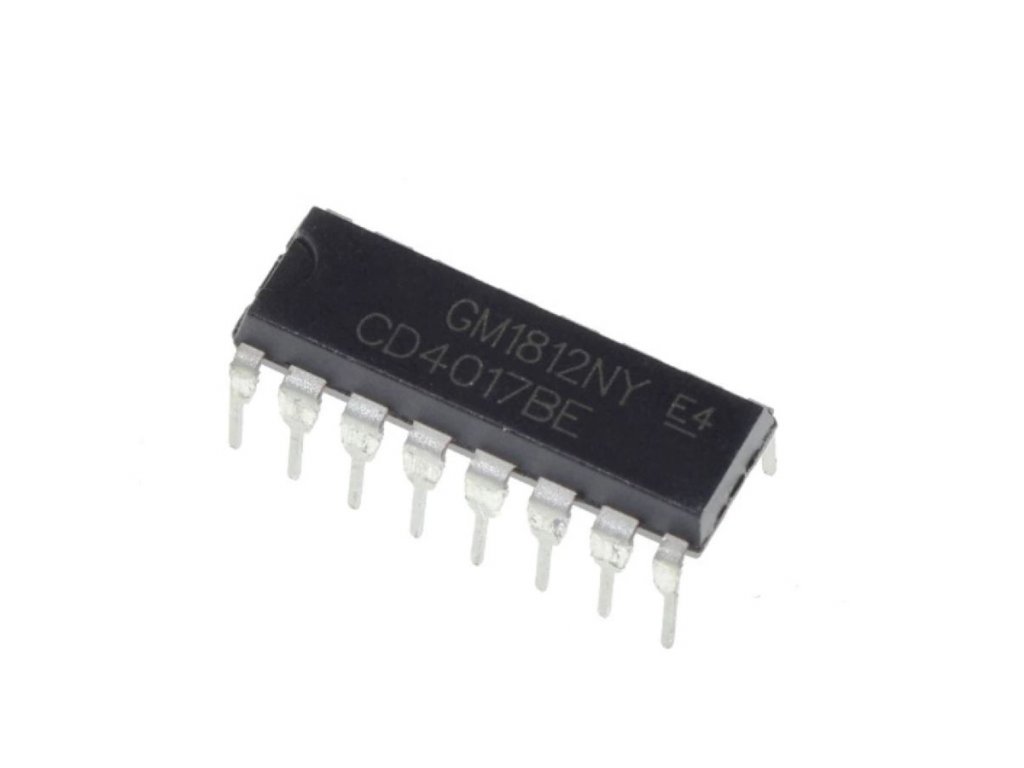

CD4017BE CMOS Johnson-számláló IC – 16 láb, 3-18V
- Típus: CD4017BE
- Lábak száma: 16
- Üzemi feszültség: 3V-18V
CD4017BE CMOS Johnson-számláló IC – 16 láb, 3-18V
CD4017BE 16 lábas CMOS évtizedes Johnson-számláló IC, 3–18V üzemi feszültséggel. Logikai pulzusokból tíz egymást követő kimenetet aktivál (Q0–Q9). LED futófény, szekvencia és sorrendi vezérlőáramkörök alapja.
💡 Miért érdemes ezt az IC-t választani?
- 🔄 Sorrendi vezérlés Logikai pulzusokból LED-ek, relék, kijelzők egyszerű, lépésenkénti vezérlésére.
- 🔋 Széles tápfeszültség-tartomány 3–18V között üzemel, szinte minden DIY és tanulói áramkörbe illeszthető.
- 🎛️ Egyszerű kezelés Reset, léptető és engedélyező (clock enable) lábbal könnyen vezérelhető.
- 🧩 Klasszikus DIP-16 tokozás Breadboard, panel és prototípus fejlesztéshez egyaránt ideális.
📊 Műszaki adatok
| Termék típusa | CD4017BE CMOS évtizedes Johnson-számláló/osztó IC |
|---|---|
| Lábak száma | 16 (DIP-16 tokozás) |
| Üzemi feszültség | 3V–18V |
| Funkció | Évtizedes Johnson számláló/osztó (10 kimenet, Q0–Q9 + carry out) |
| Bemenetek | Óra (Clock), Reset, Clock Enable |
| Áramfelvétel | ±10 mA |
| Technológia | CMOS |
| Üzemi hőmérséklet | –55°C … +125°C |
| Kompatibilis | HCF4017BE, HEF4017BE |
| Kimenet | 10 különálló léptetett kimenet (egyenként aktív pulzusonként) |
🔍 A legfontosabb paraméterek
- 3–18VÜzemi feszültség
- 16Lábak száma (DIP-16)
- ±10 mAÁramfelvétel
- 10Kimenetek száma (Q0–Q9)
💡 Mire használható?
- LED-effektek vezérlése LED-léptető és LED-szalag effektek, futófény vagy fényváltó vezérléséhez.
- Digitális számláló és időzítő Digitális számláló áramkör, időzítő, impulzusos vezérlő vagy egyszerű jelforrás multiplexer/kódoló kapcsolásához.
- Robotika és automatika Sorrendi eseményvezérléshez, relék, motorok, kijelzők léptetéséhez.
- Oktatás és DIY Oktatási, DIY vagy logikai elektronikai projektekhez, ahol tízállású számláló, kapcsoló vagy impulzusos jelkódoló feladat merül fel.
🛡️ Előnyök és funkciók
- Sorrendi vezérlés: Logikai pulzusokból LED-ek, relék, kijelzők és szekvenciális áramkörök egyszerű vezérlésére alkalmas.
- Széles üzemi feszültségtartomány: A 3–18V tartomány gyakorlatilag minden DIY és tanulói áramkörbe illeszthető.
- Egyszerű kezelés: Reset, léptető és engedélyező (clock enable) lábbal könnyen vezérelhető.
- Klasszikus DIP-16 tokozás: Breadboard, paneles és prototípus fejlesztéshez ideális.
⚠️ Mire kell figyelni a használat során?
- Tiszta logikai jel szükséges: A bemenet meghajtásához adj tiszta jelet, mert zaj vagy lebegtetés hibás működést okozhat.
- Reset működése: A Reset láb minden lépés előtt képes a számlálót alaphelyzetbe állítani.
- Egyszerre egy aktív kimenet: Mindig csak egy kimenet aktív, ezt vedd figyelembe LED-futófénynél vagy relé vezérlésénél.
- Feszültséghatárok betartása: A chipet a 3–18V tartományon belül tápláld, a túl magas feszültség tönkreteheti.
- Több IC összefűzése: A carry out lábbal további CD4017 IC-k köthetők össze hosszabb szekvenciákhoz.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Clock (Óra) bemenet | Léptető órajel bemenete |
| Reset bemenet | A számláló alaphelyzetbe állítása |
| Clock Enable bemenet | Az órajel engedélyezése vagy tiltása |
| Q0–Q9 kimenetek | 10 különálló léptetett kimenet, egyenként aktív pulzusonként |
| Carry out kimenet | További CD4017 összefűzéséhez hosszabb szekvenciákhoz |
❓ Gyakori kérdések (GYIK)
- Mire való a CD4017BE IC?Sorrendi LED-léptető, futófény, tíz kimenetű szekvenciavezérlő és digitális számláló áramkörök alapja – minden órajelimpulzusra a következő kimenet aktiválódik.
- Mekkora a CD4017BE üzemi feszültsége?3V és 18V között működik, így szinte minden DIY és mikrokontrolleres rendszerhez illeszthető.
- Hogyan lehet több CD4017-et összefűzni hosszabb szekvenciához?A "carry out" lábbal a következő CD4017 órajel bemenetére kötve a szekvencia tetszőlegesen bővíthető.
