UA741 műveleti erősítő IC – 8 láb, 5-15V, általános célú
- Típus: UA741
- Lábak száma: 8
- Üzemi feszültség: 5V-15V
UA741 műveleti erősítő IC – 8 láb, 5-15V, általános célú

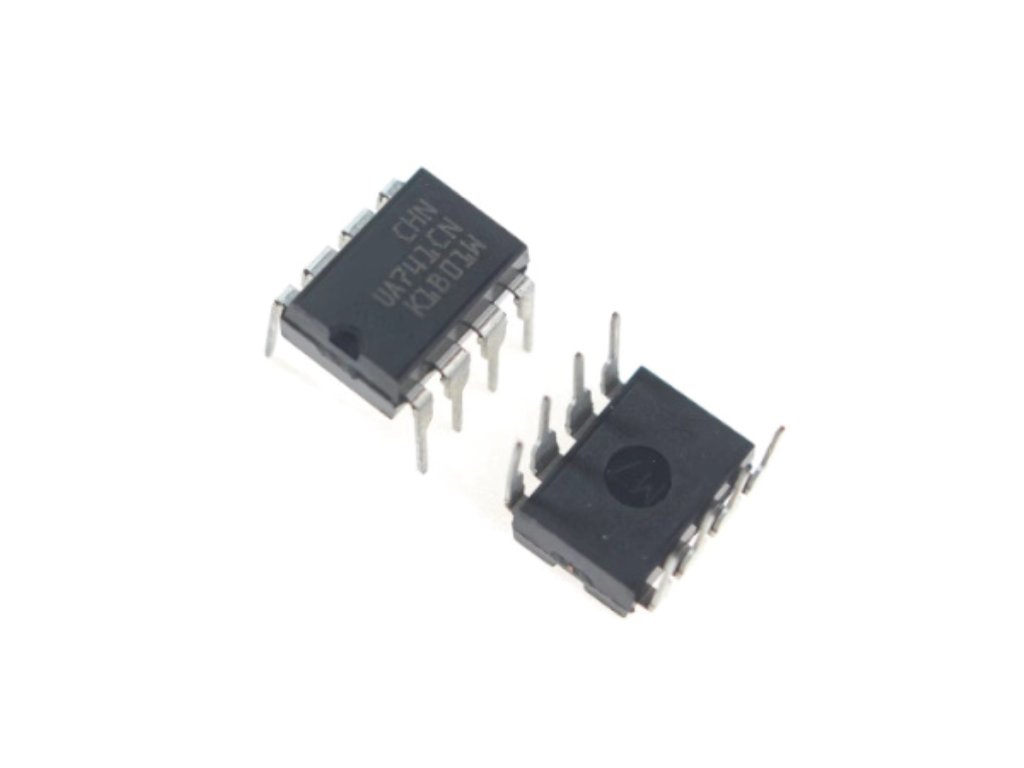

UA741 klasszikus egycsatornás (single) műveleti erősítő IC DIP-8 tokozásban. Üzemi feszültség ±5V–±15V, alapból 20-szoros erősítés, ~1MHz sávszélesség, bemeneti offset trimmer lábakkal. Erősítők, aktív szűrők, jelformálók és oktatási analóg áramkörök nélkülözhetetlen alkatrésze.
💡 Miért érdemes ezt a műveleti erősítőt választani?
- 🔧 Egyszerű alkalmazás Klasszikus DIP-8 lábkiosztás, könnyen illeszthető panelre vagy breadboardra.
- ⚡ Széles tápfeszültség-tartomány ±5V és ±15V között üzemeltethető, univerzális felhasználásra.
- 📚 Jól dokumentált Rengeteg kapcsolási példa és oktatási projekt épül rá.
- 🔄 Csereszabatos más op-ampokkal Kompatibilis a TL071/081 és LM741 típusokkal is.
📊 Műszaki adatok
| Termék típusa | Műveleti erősítő IC (single op-amp, általános felhasználás) |
|---|---|
| Modell | UA741 |
| Lábak száma | 8 (DIP-8 vagy SMD tokozás) |
| Üzemi feszültség | ±5V-tól ±15V-ig (egy-tápnál 10–30V között, tipikusan ±12V vagy ±15V stabilizált tápról) |
| Kimeneti feszültségtartomány | Majdnem teljes tápfeszültségig, néhány volt headroommal a tápfeszültséghez képest |
| Bemeneti impedancia | Nagy, tipikusan 2MΩ felett |
| Max. kimeneti áram | Kb. 20–40mA, meghajtástól és táptól függően |
| Jellemző sáváteresztés | Kb. 1MHz, unity gain mellett |
| Jellegzetes slew rate | 0.5V/µs |
| Bemeneti/offset trimmer lábak | 1. és 5. láb, finom beállításhoz és illesztéshez |
| Kompatibilis típusok | LM741, CA741 és más csereszabatos op-ampok, például TL071/081 |
🔍 A legfontosabb paraméterek
- ±5V–±15VÜzemi feszültség
- 8Lábak száma
- ~1MHzSáváteresztés
- 0.5V/µsSlew rate
💡 Mire használható?
- Feszültségerősítő és aktív szűrő Feszültségerősítő, aktív szűrő, mintavevő-tartás és aktív komparátor áramkörök építéséhez.
- Analóg jelfeldolgozás mikrokontroller mellett Általános analóg jelfeldolgozásra Arduino és más mikrokontroller mellett.
- Oktatás és méréstechnika Oktatási projektekhez, laboratóriumi méréstechnikában és DIY hang- és érzékelő projektekben.
- Hangtechnikai alkalmazások Aktív hangszínszabályzó, analóg effektpanel és hobby hangmodul építéséhez.
🛡️ Előnyök és funkciók
- Bemenetvédett, könnyen illeszthető: Robusztus bemenettel rendelkezik, ami túléli a kezdői hibázást is.
- Stabil, kiszámítható karakterisztika: Kezdőknek és oktatási laborba szinte kötelező alapalkatrész.
⚠️ Mire kell figyelni a használat során?
- Nem valódi rail-to-rail kimenet: A kimeneti feszültség csak néhány volt headroommal közelíti meg a tápfeszültséget.
- Tápfeszültség korlát: Ne lépd túl a maximális ±18V-ot, fixen ±15V javasolt.
- Korlátozott kimeneti teljesítmény: Az áramigénye kicsi, de kimenete nem képes nagy teljesítményt meghajtani, erős hangszóróhoz külön tranzisztor szükséges.
- Offset/balansz trimmer (1. és 5. láb): Pontos nulla-szintű erősítésnél használható finombeállításra.
🧩 Beépítési tippek
- DIP-8 tokozás: Panelra forrasztható vagy közvetlenül breadboardon is használható.
- SMD változat: Felületszerelt kivitelben kompakt panelekbe illeszthető.
❓ Gyakori kérdések (GYIK)
- Mire való az UA741 IC?Általános célú analóg jelerősítésre, aktív szűrőkbe, komparátorként, jelformálóként és oktatási labor áramkörökbe a legismertebb egycsatornás op-amp.
- Kompatibilis-e az UA741 más op-amp típusokkal?Igen, csereszabatos az LM741, CA741 és hasonló típusokkal, de lábkiosztást mindig ellenőrizd.
- Milyen tápfeszültségen kell az UA741-et üzemeltetni?Tipikusan ±12V vagy ±15V szimmetrikus tápról, a maximális tápfeszültség ±18V – ennél magasabbra ne táplald.
