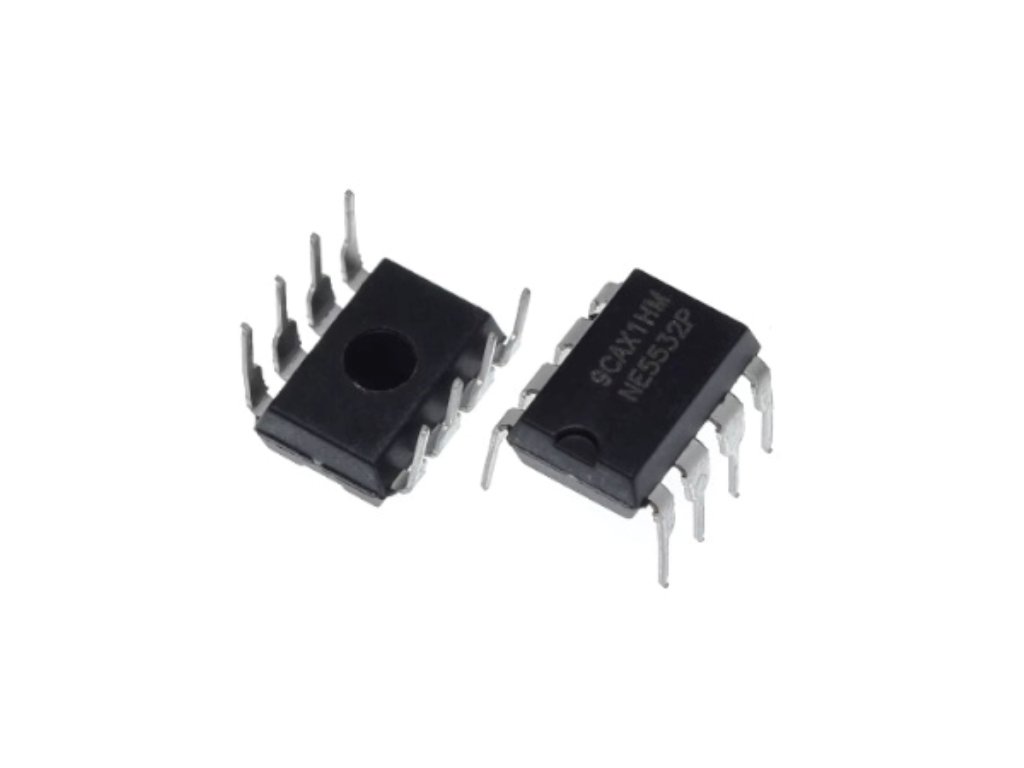

NE5532 alacsony zajszintű dual op-amp IC – 8 láb, audio
- Típus: NE5532
- Lábak száma: 8
- Üzemi feszültség: 5V-15V
NE5532 alacsony zajszintű dual op-amp IC – 8 láb, audio
NE5532 kivételesen alacsony zajszintű kétcsatornás (dual) műveleti erősítő IC DIP-8 tokozásban. Zajszint 5nV/√Hz, sávszélesség 10MHz, slew rate 9V/µs, CMRR 100dB. Professzionális HIFI előerősítőkbe, mikrofon erősítőkbe, aktív szűrőkbe és DIY audio projektekbe.
💡 Miért érdemes ezt az IC-t választani?
- 🔇 Alacsony zaj Mindössze 5nV/√Hz zajszint (1kHz), amely kiemelkedő hangminőséget biztosít már belépő szintű projektekben is.
- 📶 Nagy sávszélesség 10MHz sávszélesség (unity gain) a teljes HIFI hangspektrum torzításmentes átviteléhez.
- 🔄 Csereszabatos kivitel Közvetlenül cserélhető más dual op-amp chipekkel, például TL072 vagy 4558 típussal.
- 🛡️ Beépített védelem Short-circuit és bemeneti dióda védelem teszi robusztussá a tipikus felhasználásokhoz.
📊 Műszaki adatok
| Típus | NE5532 |
|---|---|
| Kivitel | Dual op-amp (kétcsatornás műveleti erősítő) |
| Tokozás | DIP-8 |
| Lábak száma | 8 |
| Üzemi feszültség | ±5V-tól ±15V-ig, egy tápról 10-30V közé esik, típikusan ±12V vagy ±15V szimmetrikus táppal |
| Kimeneti jel-feszültség tartomány | akár ±13V |
| Bemeneti ellenállás | Nagy |
| Kimeneti impedancia | Alacsony |
| Zajszint | 5nV/√Hz, 1kHz |
| Sávszélesség | 10MHz, unity gain |
| Slew rate | 9V/µs |
| Feszültségerősítés | akár 100V/mV |
| CMRR | 100dB átlagosan |
| Adatlap | TI hivatalos adatlap, ne5532.pdf |
🔍 A legfontosabb paraméterek
- 5nV/√HzZajszint
- 10MHzSávszélesség
- 9V/µsSlew rate
- 100dBCMRR
💡 Mire használható?
- HIFI audio HIFI előerősítő, hangszínszabályzó és aktív hangsugárzóban crossover áramkör kialakításához.
- Stúdiótechnika Stúdiókeverő, mikrofon előerősítő és fejhallgató erősítő áramkörökhöz.
- Mérés és jelfeldolgozás Analóg jelfeldolgozás, precíziós differenciál erősítők és mérőáramkörök építéséhez.
- DIY és fejlesztés DIY audio projektek, fejlesztőpanelek, laboratóriumi műszerészet, EQ és dinamika processzorok.
🛡️ Előnyök és funkciók
- Alacsony zaj, nagy jelintegritás: Kiváló hangminőség már belépő szintű projektekhez is.
- Nagy sávszélesség: A teljes HIFI hangspektrum torzításmentes átvitele.
- Csereszabatosság: Közvetlenül cserélhető más dual op-amp chipekkel, például TL072 vagy 4558 típussal, kompatibilis lábkiosztással.
- Beépített védelem: Short-circuit és bemeneti dióda védelem a tipikus felhasználásokhoz.
- Széles körű támogatottság: Rengeteg mintakapcsolás és kapcsolási segédlet érhető el, például aktív szűrők, RIAA, buffer és differenciál erősítő.
⚠️ Mire kell figyelni a használat során?
- Tápfeszültség határa: Az üzemi tápfeszültséget ne lépd túl, a maximum abszolút érték ±22V.
- Javasolt táplálás: ±12V vagy ±15V szimmetrikus táplálás ajánlott.
- Mono tápellátás: 5-30V közötti mono tápról is használható, ilyenkor a bemeneti és kimeneti tartomány beszűkül.
- Tokozás és lábkiosztás: Az IC DIP-8 tokban rendelhető, lábkiosztása az audioipari standardnak megfelel.
- Bemenetvédelem: A bemenet védett, de nagy differenciálfeszültségtől kerülni kell a tartós terhelést.
- Forrasztás és paneltervezés: A nagy sávszélesség miatt ügyelj a nagyfrekvenciás vezetékek minimálisra csökkentésére.
❓ Gyakori kérdések (GYIK)
- Miért jobb az NE5532 általános op-ampoknál hang alkalmazásban?Az NE5532 rendkívül alacsony zajszintje (5nV/√Hz) és nagy sávszélessége (10MHz) kiemelkedő hangminőséget biztosít ott, ahol az LM358 vagy UA741 nem elegendő.
- Csereszabatos-e az NE5532 a TL072-vel?Igen, DIP-8 lábkiosztása azonos a TL072-vel és más dual op-ampokkal, de a paraméterek eltérnek – audio alkalmazásban az NE5532 általában jobb zajszintű.
- Milyen tápfeszültségen kell az NE5532-t üzemeltetni?Tipikusan ±12V vagy ±15V szimmetrikus tápot igényel, maximálisan ±22V abszolút határig.
