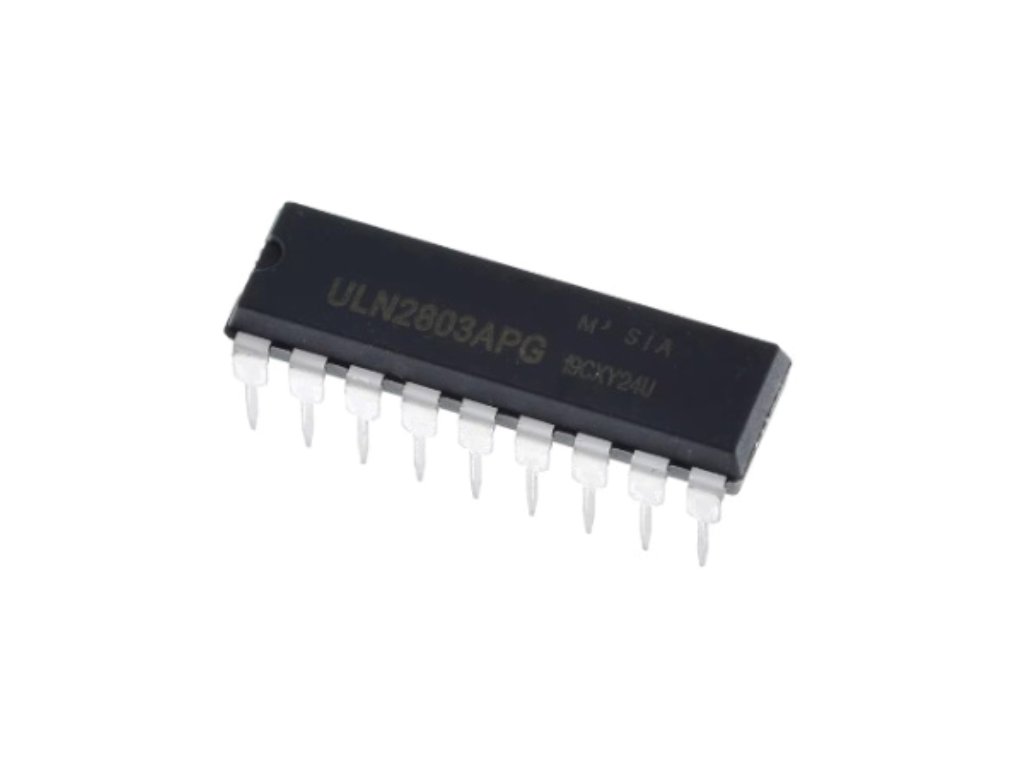

ULN2803 nyolccsatornás Darlington driver IC – 18 láb
- Típus: ULN2803
- Lábak száma: 18
- Üzemi feszültség: 30V-50V
ULN2803 nyolccsatornás Darlington driver IC – 18 láb
ULN2803 nyolccsatornás Darlington NPN tranzisztor driver IC, 18 lábas DIP tokozásban. Kimenet max. 50V, 500mA/csatorna. Beépített clamp diódákkal induktív terheléshez (relé, motor, szolenoid). Közvetlenül vezérelhető mikrokontrollerrel (Arduino, ESP32, Raspberry Pi).
💡 Miért érdemes ezt a driver IC-t választani?
- 🔗 8 független csatorna egy IC-ben Nyolc egymástól független Darlington driver csatorna egyetlen tokozásban, helytakarékos panelkialakítással.
- ⚡ Magas kapcsolható áram és feszültség Akár 8 relé vagy nagy teljesítményű LED vezérelhető egyetlen IC-ről, 500mA/csatorna, max. 50V mellett.
- 🛡️ Beépített védődióda a COM lábon Induktív terhelések, például relék és szolenoidok kickback impulzusa ellen külső védődióda nélkül is véd.
- 🔌 TTL/CMOS kompatibilis bemenetek Közvetlenül vezérelhető mikrokontrollerrel, külön illesztő áramkör nélkül.
📊 Műszaki adatok
| Termék típusa | Nyolccsatornás Darlington NPN tranzisztor array driver IC |
|---|---|
| Modell | ULN2803 |
| Lábak száma | 18 (DIP tokozás) |
| Üzemi feszültség (kimenet) | Max. 50V (30–50V között, a terheléstől függően) |
| Max. kimeneti áram | 500mA/csatorna |
| Bemeneti feszültség | 3V–30V (5V/3.3V logikai szintet is fogad) |
| Bemenetek | IN1–IN8, logikai jel fogadásához |
| Kimenetek | OUT1–OUT8, perifériák kapcsolásához |
| Közös láb | COM, közös emitter/katód |
| Beépített védelem | Clamp dióda a COM lábon, induktív kickback védelemhez |
| Rövid idejű max. összáram | 2.5A, nem tartós terhelésre |
| Adatlap | TI ULN2803A hivatalos adatlap |
🔍 A legfontosabb paraméterek
- 8Csatornák száma
- 18 lábTokozás (DIP)
- 500mAMax. áram/csatorna
- 50VMax. kimeneti feszültség
💡 Mire használható?
- Relék és szolenoidok vezérlése Relék, mágnesszelepek és motorok kapcsolása mikrokontrolleres vezérlés alól.
- LED-panelek és világítás Nagy teljesítményű LED-panelek, világítás és kijelzők vezérlése.
- Robotika és automatizálás Robotikai, automatizálási projektekhez és ipari vezérlők, PLC interfészek kialakításához.
- Prototípus- és oktatási projektek Panelépítéshez, oktatáshoz és laboratóriumi vezérlőprojektekhez.
🛡️ Előnyök és funkciók
- 8 független csatorna: Egyetlen IC-ben nyolc egymástól teljesen független driver csatorna található, ami helytakarékos és egyszerű panelt eredményez.
- Magas terhelhetőség: Csatornánként 500mA, max. 50V-ig kapcsolható, így akár 8 relé vagy nagy teljesítményű LED is vezérelhető egyetlen IC-ről.
- Beépített clamp dióda: A COM lábra kötött belső védődióda levezeti az induktív terhelések, például relék és szolenoidok kickback impulzusát, külön védődióda nélkül.
- TTL/CMOS kompatibilis bemenetek: A bemenetek 3V–30V közötti jelet fogadnak, így Arduino, ESP32, STM32 vagy Raspberry Pi közvetlenül vezérelheti.
- Kompakt tokozás: 18 lábas DIP formátum, amely gyors szerelést tesz lehetővé panelre vagy breadboardra is.
⚠️ Mire kell figyelni a használat során?
- Közös földelés: A GND lábat a vezérlő (MCU) földjével össze kell kötni.
- COM láb bekötése: Relé, motor vagy más induktív terhelés esetén a COM lábat a terhelés felső pontjára, például a relétáp +12V/24V oldalára kell kötni, hogy a védődióda megfelelően levezesse a kickback impulzust.
- Áramkorlát betartása: Ne lépd túl az 500mA/csatorna átlagos terhelést - rövid ideig akár 2.5A összáram is megengedett, de tartósan nem.
- Csak sink kimenet: Az IC kizárólag sink, azaz lehúzó, GND-re kapcsoló driverként működik, nem ad pluszfeszültséget a terhelésnek.
- Hűtés: Ügyelj arra, hogy az IC megfelelően hűljön, ha egyszerre több csatornát nagy árammal kapcsolsz.
- Lábkiosztás: A pontos lábkiosztást és maximális áramfogyasztási értékeket a gyártói TI adatlap tartalmazza.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| IN1–IN8 | Logikai bemenetek, MCU vezérlőjelek fogadásához |
| OUT1–OUT8 | Kimenetek perifériák kapcsolásához, relé, LED, motor |
| COM | Közös láb, beépített clamp dióda induktív terhelés védelmére |
| GND | Föld, a vezérlő MCU földjével összekötendő |
❓ Gyakori kérdések (GYIK)
- Hány csatornával rendelkezik az ULN2803?8 teljesen független csatornával (IN1-IN8 bemenetek és OUT1-OUT8 kimenetek), amelyek egyszerre akár 8 relét, LED-et vagy motort is képesek kapcsolni.
- Szükséges-e külső védődióda relé mellé az ULN2803-nál?Nem szükséges – az IC COM lábára kötött beépített clamp diódák levezik az induktív visszaütéseket.
- Milyen feszültségű terhelések kapcsolhatók az ULN2803-mal?A kimenet maximálisan 50V-os terheléseket kapcsol – alkalmas 5V, 12V és 24V-os relékhez, LED-ekhez és kis motorokhoz.
