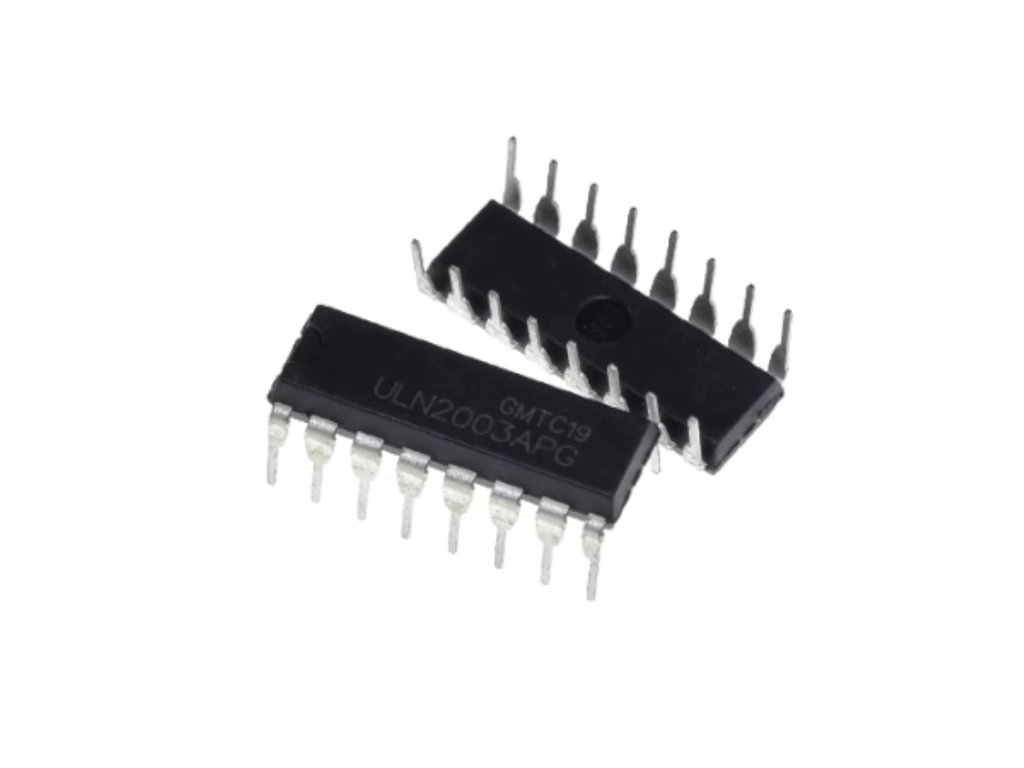

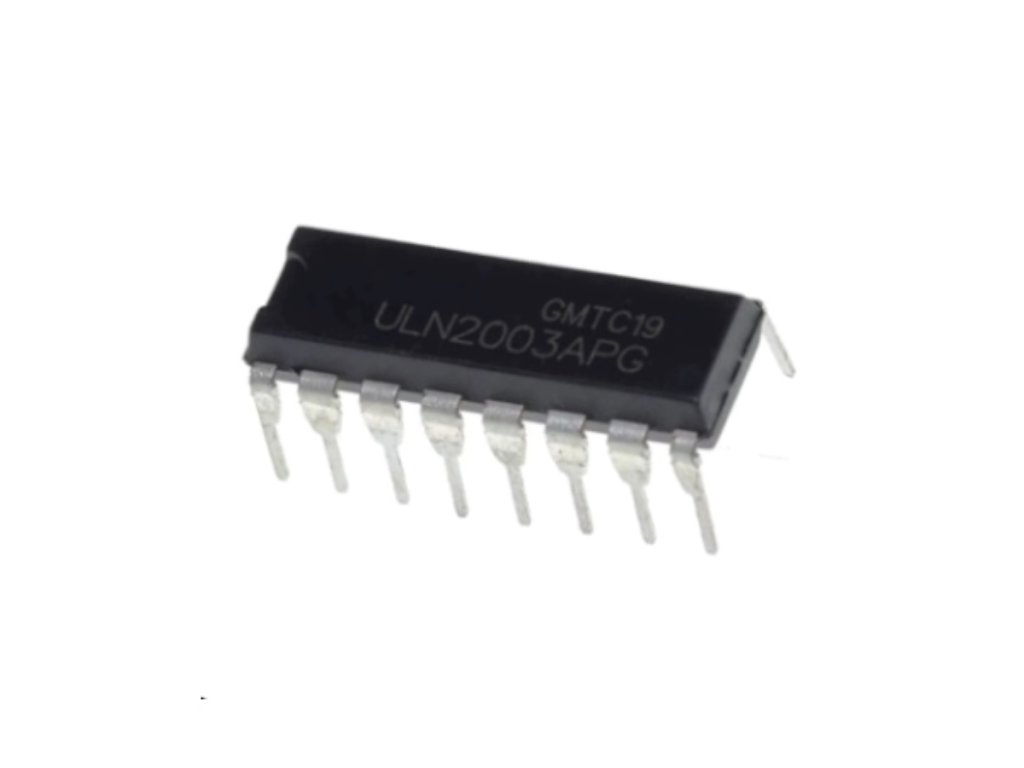

ULN2003 hétcsatornás Darlington driver IC – 16 láb
- Típus: ULN2003
- Lábak száma: 16
- Üzemi feszültség: 30V-50V
ULN2003 hétcsatornás Darlington driver IC – DIP-16 tokozás, 30–50V, 500mA/csatorna
ULN2003 hétcsatornás NPN Darlington tranzisztor driver IC DIP-16 tokozásban. Max. 500mA/csatorna, 30–50V üzemi feszültség. Beépített clamp diódákkal (relékhez, motorokhoz). Közvetlenül vezérelhető TTL/CMOS logikával – léptetőmotorok (pl. 28BYJ-48), relémezők és LED panelek alapja.
💡 Miért érdemes ezt a driver IC-t választani?
- 🔌 Nagyáramú eszközök vezérlése A mikrokontroller kisáramú vezérlőjelét átalakítja akár 500mA-ig, 30–50V-ig terjedő eszközök kapcsolására.
- 🔢 7 független csatorna Egyetlen IC hét különálló Darlington kimenettel, például léptetőmotor, relémező vagy LED sor vezérléséhez.
- 🛡️ Beépített clamp dióda védelem Relék, motorok és mágnesszelepek közvetlenül meghajthatók külön védődióda beépítése nélkül.
- 🔗 Közvetlen MCU illesztés TTL/CMOS logikai szintet fogad, így Arduino, Raspberry Pi vagy ESP32 közvetlenül vezérelheti, köztes tranzisztor nélkül.
📊 Műszaki adatok
| Termék típusa | Tranzisztoros Darlington driver IC |
|---|---|
| Modell | ULN2003 |
| Csatornák száma | 7 |
| Lábak száma | 16 (DIP-16 vagy SMD tokozás) |
| Üzemi feszültség | 30–50V |
| Bemeneti feszültség | 2–6V (TTL/CMOS kompatibilis) |
| Max. kimeneti áram | 500mA/csatorna (rövid ideig akár 1A, több kimenet esetén összesítve tervezendő) |
| Kimenet típusa | Nyitott kollektoros (sink), a kimeneti lábak GND-hez húznak |
| Védelem | Integrált clamp dióda induktív terhelésekhez (relé, motor, szelep) |
| Kompatibilis vezérlők | Arduino, Raspberry Pi, ESP32 |
| Tipikus felhasználás | Relék, léptetőmotorok, szelepek, LED panelek |
| Hasonló / referencia IC | ULN2803 (8 csatornás, más tokozás) |
🔍 A legfontosabb paraméterek
- 7Csatornák száma
- 500mAMax. kimeneti áram/csatorna
- 30–50VÜzemi feszültség
- 16 lábLábszám (DIP-16)
💡 Mire használható?
- LED-vezérlés LED sorok és LED panelek vezérlésére, nagyteljesítményű LED-ek driver IC-jeként.
- Léptetőmotor meghajtás Léptetőmotorok (pl. 28BYJ), unipoláris motorok és drive shieldek meghajtásához.
- Relé- és mágnesszelep-vezérlés Relé- vagy mágnesszelep-mátrix vezérlésére egyetlen IC-vel.
- Robotika, házautomatizálás és oktatás Házautomatizálási, robotikai vezérlők, kapcsolók, indikátor panelek, valamint oktatási projektek, tesztpad és prototípus célú kimenet-bővítés.
🛡️ Előnyök és funkciók
- 7 független NPN Darlington csatorna: Univerzális vezérlésre alkalmas, egyetlen IC-vel.
- Nagy kapcsolható feszültség: A 30–50V-os tartomány miatt akár 24V-os relé, mágnesszelep vagy LED is kapcsolható vele.
- Beépített visszacsatoló dióda védelem: Relékhez, motorokhoz és mágnesszelepekhez külön védődióda nélkül is használható.
- Kompakt tokozás: Jól szerelhető DIP-16 vagy SMD kivitelben egyaránt elérhető.
- Közvetlen MCU illesztés: Nincs szükség köztes tranzisztorokra a logikai vezérléshez.
- Elterjedt alapáramkör: Gyakorlatilag minden léptetőmotor-shield és relépanel alapja.
⚠️ Mire kell figyelni a használat során?
- Sink kimenet: A kimeneti lábak GND-hez húznak, az áramkört a kapcsolt terhelés oldalán szakítja meg.
- VCC értelmezése: A VCC nem az IC tápfeszültsége, hanem a kapcsolt eszköz (pl. relé, LED) oldaláról érkező táp.
- Bemeneti vezérlés: A bemenetek közvetlenül MCU-ról vagy TTL szintről vezérelhetők, de mindig ellenőrizd a szükséges kimeneti áramot.
- Összesített terhelés: Egy kimenet rövid ideig elérheti az 1A-t, több kimenet egyidejű használatakor az összesített áramot is tervezd.
- Tokozás és forrasztás: DIP-16 vagy SMD-16 kivitel esetén ennek megfelelően tervezd a NYÁK-ot.
❓ Gyakori kérdések (GYIK)
- 🔄 Mi a különbség az ULN2003 és az ULN2803 között?Az ULN2003 7 csatornás (DIP-16), az ULN2803 8 csatornás (DIP-18) – az ULN2003 kifejezetten a 28BYJ léptetőmotorokhoz elterjedt.
- 🔌 Közvetlenül köthető-e Arduino GPIO-ra az ULN2003 bemenete?Igen, TTL/CMOS logikai szinteket közvetlenül fogad, így Arduino, ESP32 és Raspberry Pi is közvetlenül meghajthatja.
- 🛡️ Szükséges-e külső védődióda relé mellé az ULN2003-nál?Nem – beépített clamp diódákat tartalmaz, amelyek induktív terhelések (relé, motor) visszaütő feszültségét levezik.
