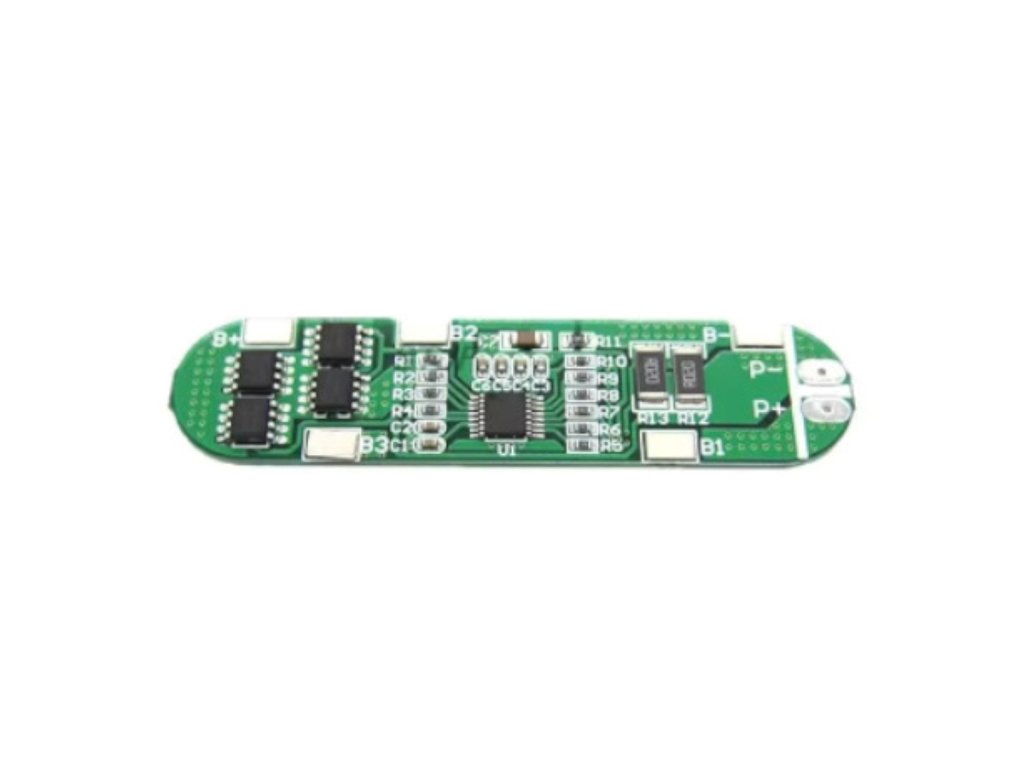

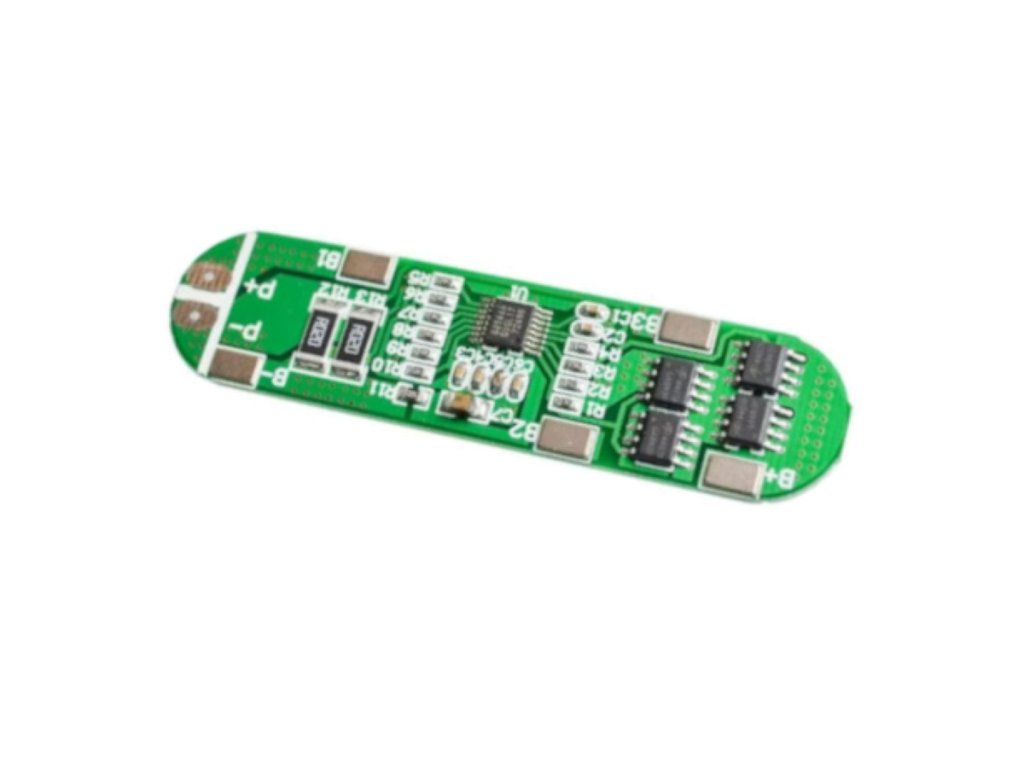

4S 12A Li-ion/LiPo BMS védőpanel 16,8V
- Típus: 4S
- Túltöltési feszültségtartomány: 4,25-4,35 V±0
- Felső működési áram: 6-8 A
- Max pillanatnyi áram: 12 A
4S 12A Li-ion/LiPo BMS védőpanel 16,8V
Kompakt 4S BMS akkumulátorvédő panel 14,4–14,8V névleges és 16,8V teljesen feltöltött Li-ion/LiPo pakkhoz, legfeljebb kb. 12A terhelhetőséggel. Hosszúkás 72×17×3mm méret szűk beépítésekhez – 18650 vagy 21700 cellás 4S akkucsomaghoz, DIY, LED és robotikai projektekhez.
💡 Miért érdemes ezt a BMS panelt választani?
- 🔋 4S akkumulátorpakk védelme Négy sorba kötött Li-ion vagy LiPo cellacsoportból álló, 14,8V névleges akkumulátorcsomaghoz készült.
- 🛡️ Többszintű védelem Túltöltés, túlkisülés, túláram és rövidzárlat esetén elektronikus leválasztással véd.
- 📐 Kompakt méret A kb. 72×17×3mm-es panel szűk helyre épített akkumulátorcsomagokhoz is illeszkedik.
- ⚡ Akár 12A terhelhetőség Megfelelő cellák, vezetékezés és hőelvezetés mellett kb. 12A-ig terhelhető.
📊 Műszaki adatok
| Termék típusa | 4S Li-ion / LiPo akkumulátorvédő panel |
|---|---|
| Kompatibilis akkumulátor | 4 sorba kötött Li-ion / LiPo cellacsoport |
| Cellafeszültség | 3,6–3,7V névleges, 4,2V teljesen feltöltött cellánként |
| Névleges pakkfeszültség | 14,4–14,8V, cellatípustól függően |
| Teljesen feltöltött pakkfeszültség | 16,8V |
| Ajánlott töltő | 16,8V-os Li-ion / LiPo CC/CV akkumulátortöltő |
| Maximális terhelőáram | legfeljebb kb. 12A, megfelelő cellák, vezetékezés és hőelvezetés mellett |
| Ajánlott tartós terhelés | a beépítéstől függően ennél alacsonyabb áram javasolt |
| Túltöltés-védelem | kb. 4,25V/cella, panelváltozattól függően |
| Túlkisülés-védelem | kb. 2,5–2,8V/cella, panelváltozattól függően |
| Túláram-védelem | igen, elektronikus leválasztással |
| Rövidzárlat-védelem | igen, elektronikus leválasztással |
| Balansz funkció | nincs, cellakiegyenlítést nem végez |
| Bekötési pontok | B+, B− és köztes cellapontok a panel jelölése szerint, valamint P+ / P− a töltő és a fogyasztó számára |
| Méret | kb. 72 × 17 × 3 mm |
🔍 A legfontosabb paraméterek
- 16,8VTeljesen feltöltött feszültség
- 12AMax. terhelőáram
- 4SCellaszám
- 72×17×3mmMéret
💡 Mire használható?
- 4S akkumulátorcsomagok védelme 18650, 21700 vagy más 4,2V-os cellákból épített 4S Li-ion / LiPo pakkok védelmére.
- Hordozható LED világítás Hordozható LED-es rendszerek és kisebb mobil tápegységek védelmére.
- DIY akkumulátorpakkok 18650 vagy 21700 cellákból épített egyedi akkumulátorcsomagokhoz.
- Robotikai és fejlesztői projektek Kisebb robotikai, modellépítési és 14,8V-os fejlesztői rendszerekhez, amíg az áramigény nem haladja meg a BMS és a cellák biztonságos terhelhetőségét.
🛡️ Előnyök és funkciók
- Alapvető akkumulátorvédelem: A 4S Li-ion / LiPo akkumulátorpakk alapvető védelmét biztosítja.
- Automatikus leválasztás: Túltöltés, túlkisülés, túláram és rövidzárlat esetén automatikusan lekapcsol.
- Kompakt kivitel: Hosszúkás panelforma, amely szűk helyre épített akkumulátorcsomagokhoz is illeszkedik.
- Jó terhelhetőség: Megfelelő beépítés, cellák és vezetékek mellett akár kb. 12A is elvezethető rajta.
- Széles kompatibilitás: Használható 18650, 21700 vagy más 4,2V-os Li-ion / LiPo cellákból épített 4S pakkokhoz.
⚠️ Mire kell figyelni a használat során?
- Csak 4S pakkhoz: Kizárólag 4S Li-ion / LiPo akkumulátorhoz használható, 1S, 2S, 3S, 5S vagy más cellaszámú pakkhoz nem.
- Nem LiFePO4 cellához való: Ez a 16,8V-os 4S BMS 4,2V teljes töltési feszültségű Li-ion / LiPo cellákhoz készült, LiFePO4 pakkhoz külön BMS szükséges.
- A BMS nem töltő: A töltéshez megfelelő 16,8V-os Li-ion / LiPo CC/CV töltőt kell használni, a BMS csak védelmi elektronika.
- Töltőfeszültség korlát: Ne használj 17V-nál magasabb töltőt, mert az a védelem lekapcsolását vagy károsodást okozhat.
- Nincs balanszírozás: A panel nem egyenlíti ki a cellacsoportok feszültségét, ezért csak azonos típusú, állapotú és közel azonos feszültségű cellákból épített pakkhoz ajánlott.
- Áramhatár csak megfelelő beépítéssel: A maximális áram csak megfelelő cellaterhelhetőség, vezeték-keresztmetszet, forrasztás és hőelvezetés mellett érvényes.
- Kritikus bekötési sorrend: A cellapontokat mindig a panel feliratozása szerint kell bekötni, hibás sorrend vagy fordított polaritás károsodást okozhat.
- Nincs fordított polaritás elleni védelem: Hibás bekötés ellen nem szabad védelmet feltételezni.
- Hővédelem nem garantált: Csak akkor tekinthető hővédettnek, ha a konkrét panel adatlapja vagy feliratozása NTC / hőérzékelő funkciót igazol.
- Visszaállás panelfüggő: Rövidzárlat vagy túláram után egyes panelváltozatoknál automatikusan visszaáll, máskor töltő csatlakoztatására lehet szükség.
🔌 Bekötési útmutató

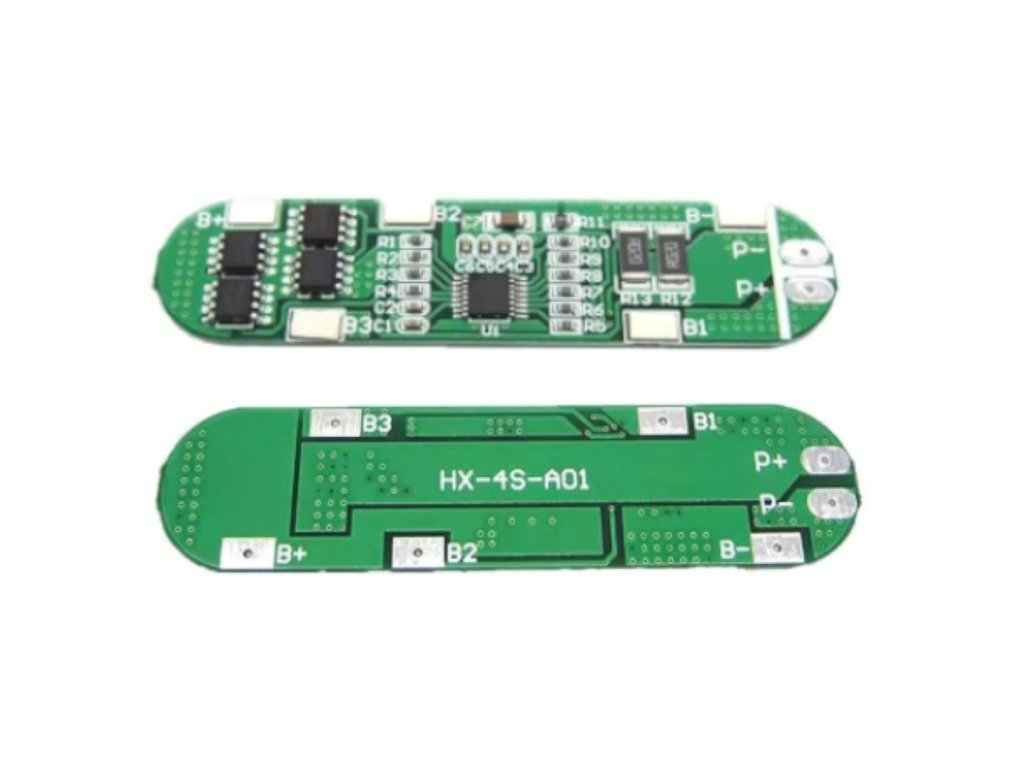

| Csatlakozási pont | Funkció |
|---|---|
| B+, B− és köztes cellapontok | A négy cellacsoport bekötési pontjai a panel jelölése szerint |
| P+ | A töltő és a fogyasztó közös pozitív csatlakozása |
| P− | A töltő és a fogyasztó közös negatív csatlakozása |
🧩 Beépítési tippek
- Kompakt elhelyezés: A kb. 72×17×3mm-es panelméret miatt szűk helyre épített akkumulátorcsomagokba is beilleszthető.
- Bekötési sorrend betartása: A cellapontokat mindig a panel feliratozása szerint kösd be, mert a hibás sorrend a BMS és az akkumulátor károsodását okozhatja.
❓ Gyakori kérdések (GYIK)
- Mekkora a maximális terhelhetőség ennél a 4S 12A BMS panelnél?Kb. 12A, de csak megfelelő cellák, vastag vezetékek, jó forrasztás és hőelvezetés mellett – tartós nagy terhelésnél kisebb értékkel érdemes számolni.
- Milyen töltőre van szükség ehhez a 4S 16,8V BMS panelhez?16,8V-os Li-ion/LiPo CC/CV töltő szükséges – a BMS nem töltőmodul, 17V-nál magasabb töltő ne kerüljön rá.
- Tartalmaz balanszírozó funkciót ez a 4S BMS védőpanel?Nem – ez a kivitel nem balanszírozó panel, ezért azonos típusú és állapotú cellákat ajánlott használni.
