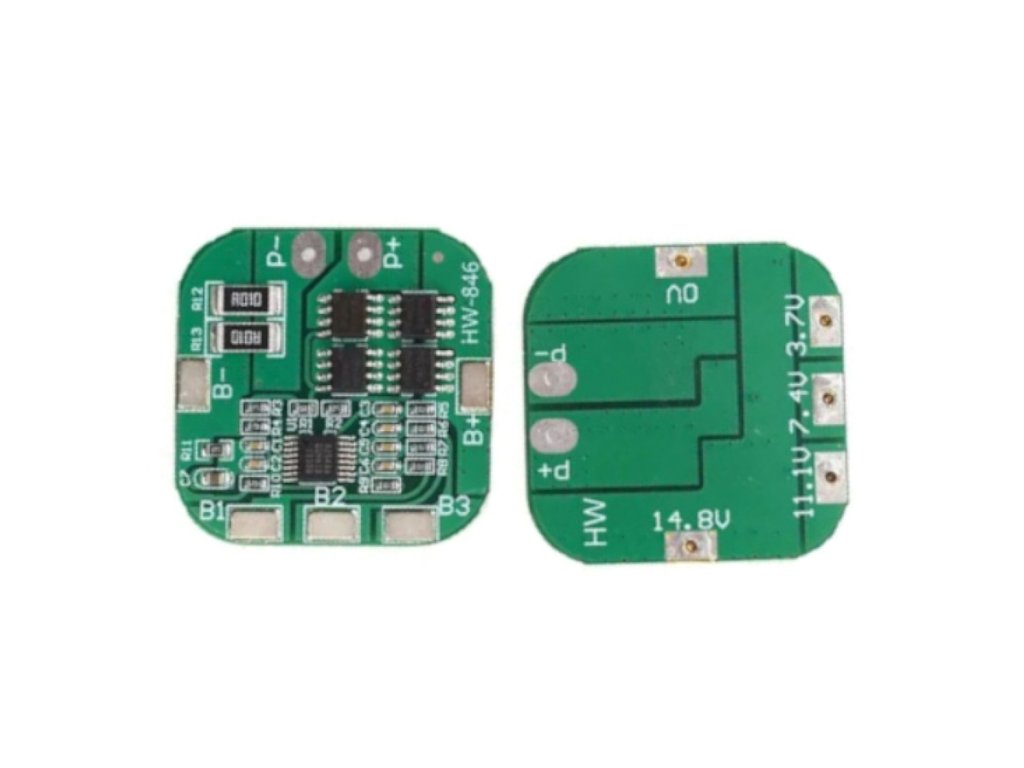

BMS 4S 14,8V / 16,8V Li-ion akkumulátorvédő modul 20A – HW-846
- Típus: 4S
- Max folyamatos kisütési áram: 20A
- Túltöltési feszültség: 4,25-4,35V ± 0,05V
- Alultöltési feszültség: 2,3-3,0V ± 0,05V

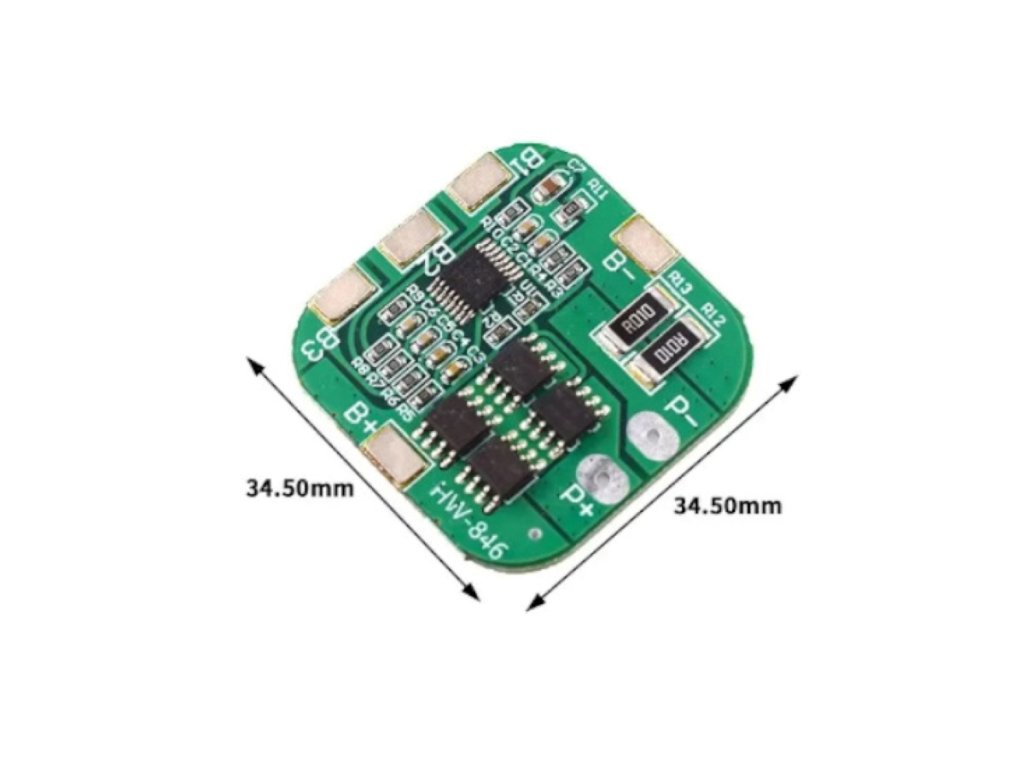

- Méret: 34.5 x 34.5 x 6 mm
BMS 4S 14,8V / 16,8V Li-ion akkumulátorvédő modul 20A – HW-846
4S Li-ion BMS védőmodul 14,8V névleges és 16,8V teljesen feltöltött pakkfeszültséghez. 20A csúcsáramig biztonságos, túltöltés, mélykisülés, túláram és rövidzárlat elleni elektronikus védelemmel. 18650 vagy 21700 cellákból épített 4S pakkokhoz, kompakt 34,5×34,5mm-es méretben.
💡 Miért érdemes ezt a BMS modult választani?
- 🛡️ Teljeskörű cellavédelem Túltöltés, mélykisülés, túláram és rövidzárlat elleni elektronikus védelmet biztosít a 4S Li-ion / LiPo akkumulátorpakk celláinak.
- 🔋 4S Li-ion / LiPo kompatibilitás Négy sorba kötött, 3,7V névleges lítium cellából épített pakkokhoz, például 18650 vagy 21700 cellákhoz készült.
- ⚡ 20A csúcsáramig Rövid ideig akár 20A pillanatnyi áramot is elvisel, míg a folyamatos üzemi áram jellemzően legfeljebb 10A.
- 📦 Kompakt kialakítás Kis méretű panel, könnyen beépíthető akkumulátorcsomagokba és hordozható eszközökbe.
📊 Műszaki adatok
| Termék típusa | 4S Li-ion / LiPo akkumulátorvédő BMS / PCM modul |
|---|---|
| Modell | HW-846 |
| Kompatibilis cellaszám | 4 sorba kötött lítium cella vagy cellacsoport |
| Névleges akkumulátorfeszültség | 14,8 V |
| Teljesen feltöltött feszültség | 16,8 V (4,2 V cellánként) |
| Ajánlott töltő | 16,8V-os Li-ion / LiPo CC/CV akkumulátortöltő |
| Folyamatos üzemi áram | Jellemzően legfeljebb 10A, megfelelő cellák, vezetékek és hűtés mellett |
| Maximális csúcsáram | Kb. 20A rövid ideig |
| Túltöltés-védelem | Kb. 4,25–4,35V cellánként |
| Mélykisülés-védelem | Kb. 2,3–3,0V cellánként, panelváltozattól függően |
| Rövidzárlat-védelem | Igen, hiba esetén a modul lekapcsolhatja a kimenetet |
| Bekötési pontok | B-, B1, B2, B3, B+ cellapontok, valamint P- és P+ a töltő / terhelés csatlakoztatásához |
| Méret | Panelváltozattól függően kb. 35 × 35 mm |
🔍 A legfontosabb paraméterek
- 14,8VNévleges feszültség
- 16,8VTeljesen feltöltött feszültség
- 20AMax. csúcsáram
- 10AFolyamatos üzemi áram
💡 Mire használható a BMS modul?
- 4S 18650 / 21700 pakkok védelme 4 sorba kötött 18650 vagy 21700 cellákból épített akkumulátorpakkok védelméhez.
- DIY akkumulátorcsomagok Saját építésű hordozható elektronikai projektek akkumulátorcsomagjaihoz.
- LED világítás és kisebb motoros rendszerek Kisebb áramfelvételű LED világítási, motoros és robotikai projektekhez.
- Szerviz és akkucsomag építés Akkucsomagok javításához, építéséhez és teszteléséhez.
🛡️ Előnyök és funkciók
- Kompatibilitás azonos kémiájú cellákkal: 18650, 21700 vagy más, azonos kémiájú Li-ion / LiPo cellákból épített 4S pakkokhoz egyaránt használható.
- Károsodás megelőzése: Segít csökkenteni a túltöltésből, mélykisülésből, túláramból vagy rövidzárlatból eredő akkumulátor-károsodás kockázatát.
- Folyamatos cellafigyelés: A modul folyamatosan figyeli a cellacsoportok feszültségét, és hiba esetén lekapcsolhatja a töltést vagy a terhelést.
- Egyszerű beépíthetőség: Kis méretű panelként könnyen elhelyezhető akkumulátorcsomagokban és hordozható eszközökben.
⚠️ Mire kell figyelni a használat során?
- Csak 4S Li-ion / LiPo akkumulátorhoz használható: 3S, 5S vagy LiFePO4 pakkhoz nem megfelelő.
- A BMS nem akkumulátortöltő: a töltéshez külön 16,8V-os Li-ion / LiPo CC/CV töltő szükséges.
- A 20A nem tartós üzemi áramként kezelendő: a biztonságos folyamatos terhelés jellemzően kb. 10A, a 20A rövid idejű csúcsérték.
- A cellák állapota kritikus: csak azonos típusú, azonos kapacitású és hasonló állapotú cellákból épített pakkhoz ajánlott.
- A bekötési sorrend nagyon fontos: a B-, B1, B2, B3 és B+ pontokat mindig a cellasorrend szerint kell csatlakoztatni. Hibás sorrend, fordított polaritás vagy rövidzárlat a BMS és az akkumulátor azonnali károsodását okozhatja.
- A balanszírozó funkció nem minden változatnál garantált: ha a beszállítói adatlap nem jelzi egyértelműen a balanszírozást, a modult alapvetően védő BMS / PCM panelként kell kezelni.
- Nagyobb motorhoz, e-bike-hoz vagy szerszámgéphez terhelés alapján kell méretezni: ha a fogyasztó tartósan 10A felett vesz fel áramot, nagyobb áramú BMS használata ajánlott.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B- | Cellapont, a cellalánc bekötési pontja |
| B1 | Cellapont, a cellalánc bekötési pontja |
| B2 | Cellapont, a cellalánc bekötési pontja |
| B3 | Cellapont, a cellalánc bekötési pontja |
| B+ | Cellapont, a cellalánc bekötési pontja |
| P- | Töltő / terhelés csatlakoztatása |
| P+ | Töltő / terhelés csatlakoztatása |
❓ Gyakori kérdések (GYIK)
- Milyen akkumulátorpakkhoz való ez a BMS 4S modul?4 sorba kötött Li-ion vagy LiPo cellából álló akkumulátorcsomaghoz – névleges feszültsége 14,8V, teljesen feltöltve 16,8V.
- Mit véd ez a BMS 4S 20A modul?Túltöltés (kb. 4,25–4,35V/cella), mélykisülés (kb. 2,3–3,0V/cella), túláram és rövidzárlat ellen védi az akkumulátorcsomagot.
- Szükséges külön töltő ehhez a BMS modulhoz?Igen – a BMS védelmi elektronika, nem töltő. A töltéshez külön 16,8V-os Li-ion CC/CV töltő szükséges.
