3S / 4S / 5S 100A Li-ion/LiPo BMS védőpanel balanszírozással

Ez a 3S / 4S / 5S 100A Li-ion/LiPo BMS védőpanel balanszírozással sorba kötött lítium-ion vagy lítium-polimer akkumulátorcsomagok védelmére szolgál. A kiválasztott változattól és bekötéstől függően 3, 4 vagy 5 cellacsoportos akkumulátorpakkhoz használható. Feladata a cellák védelme túltöltés, túlkisülés, túláram és rövidzárlat ellen, valamint a cellafeszültségek kiegyenlítésének segítése töltés közben.

Mire jó ez a modul?

✅ 3S, 4S vagy 5S Li-ion / LiPo akkumulátorcsomag védelmére
A BMS 3,6–3,7 V névleges cellafeszültségű lítium-ion és lítium-polimer cellákból épített soros pakkokhoz használható. Ilyen lehet például 18650, 21700 vagy LiPo cellákból épített 3S, 4S vagy 5S akkumulátorcsomag.

✅ Védelem túltöltés, túlkisülés, túláram és rövidzárlat ellen
A panel figyeli az egyes cellacsoportok feszültségét, és hiba esetén leválaszthatja a töltést vagy a terhelést. Ezzel segít csökkenteni az akkumulátor károsodásának, mélykisülésének és túlterhelésének kockázatát.

✅ Nagyobb áramú akkumulátoros rendszerekhez, megfelelő méretezés mellett
Alkalmas lehet elektromos szerszámok, motoros projektek, nagyobb LED rendszerek, mobil tápegységek és DIY akkumulátorcsomagok védelmére, amennyiben a cellák, vezetékek, csatlakozók és a BMS terhelhetősége összhangban van a tényleges áramfelvétellel.

Főbb jellemzők

🔹 Típus: 3S / 4S / 5S Li-ion / LiPo BMS védőpanel
🔹 Kompatibilis cellakémia: 3,6–3,7 V névleges Li-ion / LiPo cellákhoz
🔹 3S pakk: kb. 10,8–11,1 V névleges, 12,6 V teljesen feltöltve
🔹 4S pakk: kb. 14,4–14,8 V névleges, 16,8 V teljesen feltöltve
🔹 5S pakk: kb. 18,0–18,5 V névleges, 21,0 V teljesen feltöltve
🔹 Ajánlott töltő: 3S esetén 12,6 V, 4S esetén 16,8 V, 5S esetén 21,0 V Li-ion / LiPo CC/CV töltő
🔹 Maximális kisütési áram: akár 100 A névleges / védelmi érték, de a biztonságos tartós terhelés a bekötéstől, hűtéstől és panelváltozattól függ
🔹 Töltőáram: panelváltozattól és bekötési módtól függően méretezendő
🔹 Túltöltés-védelem: kb. 4,21–4,29 V cellánként
🔹 Túltöltés-visszaállási feszültség: kb. 4,14–4,24 V cellánként
🔹 Túlkisülés-védelem: kb. 2,72–2,88 V cellánként
🔹 Túlkisülés-visszaállási feszültség: kb. 2,9–3,1 V cellánként
🔹 Rövidzárlat-védelem: igen, elektronikus leválasztással
🔹 Hővédelem: csak akkor garantálható, ha a konkrét panel hőérzékelő / hővédelmi csatlakozással rendelkezik
🔹 Balansz funkció: igen, jellemzően kis áramú passzív cellakiegyenlítés
🔹 Balanszáram: típustól függően kb. 60 mA

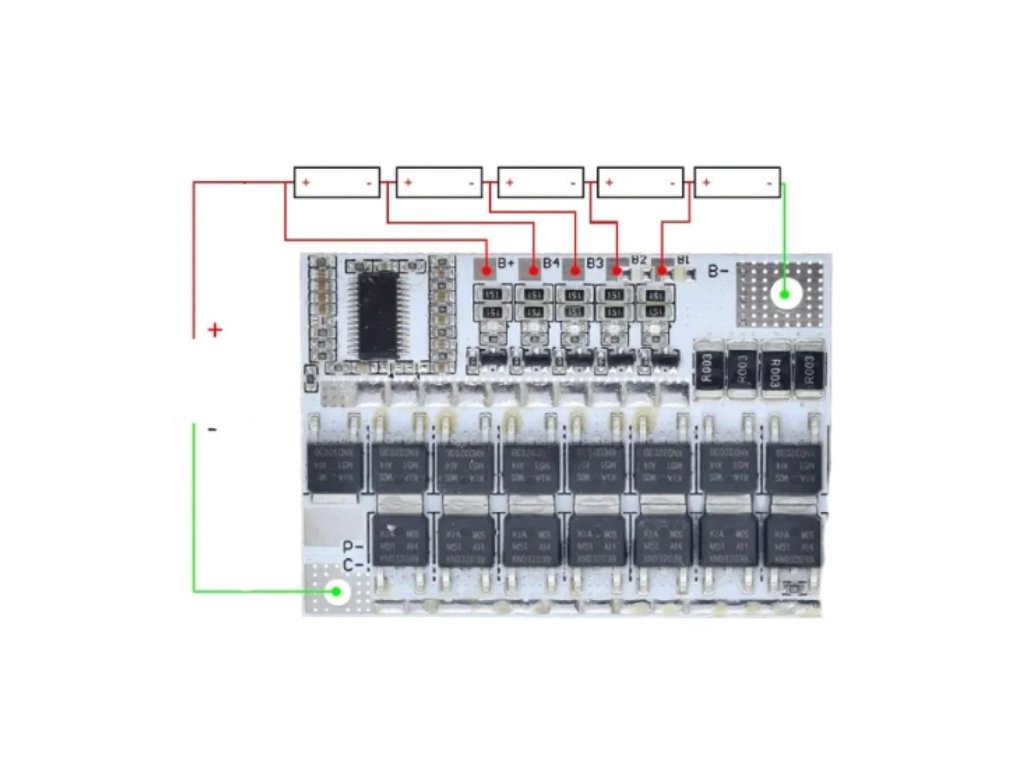

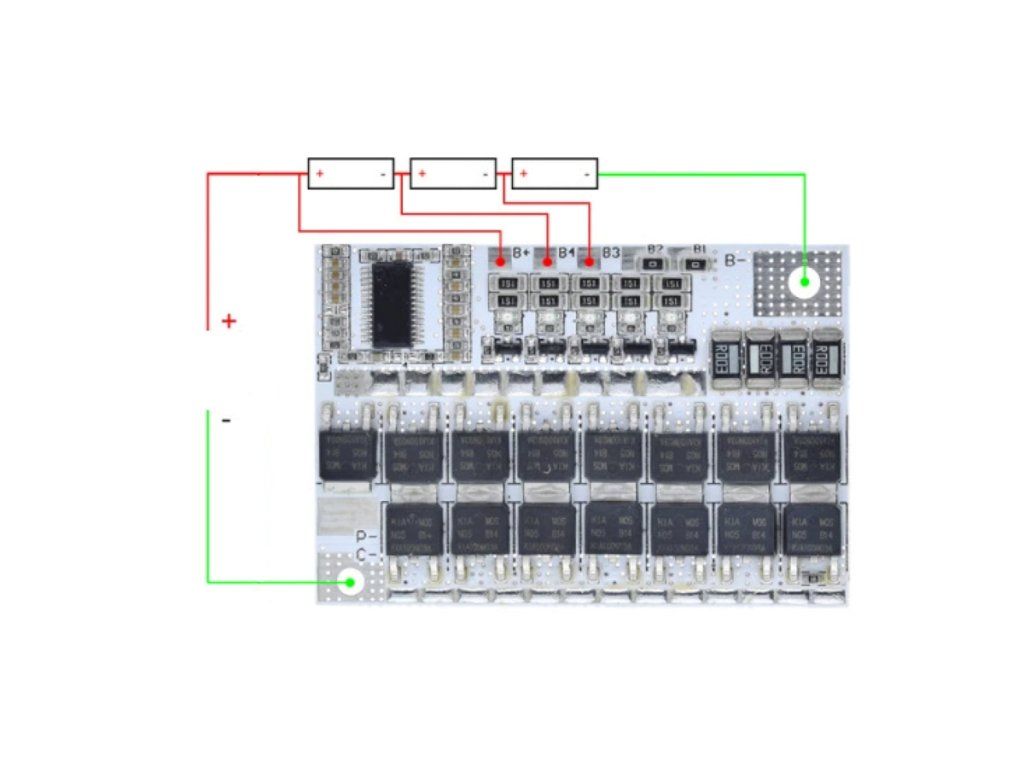

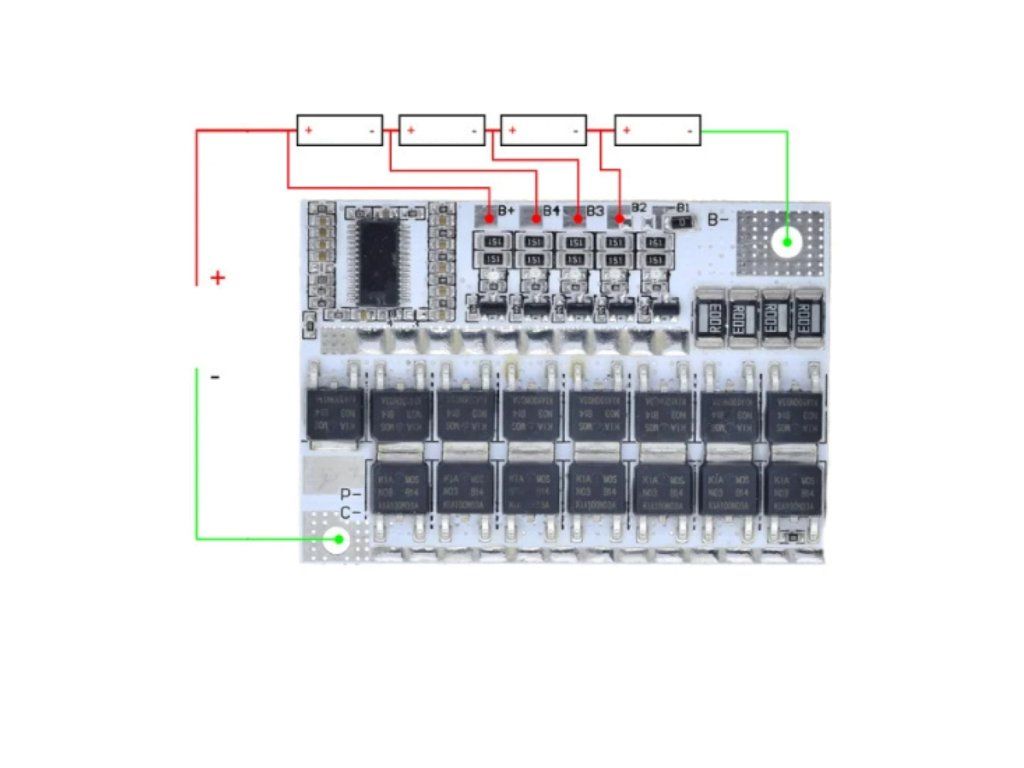

🔹 Bekötés: B+, B1, B2, B3, B4 és B− cellapontok, valamint P− / C− kivezetések a panel jelölése szerint

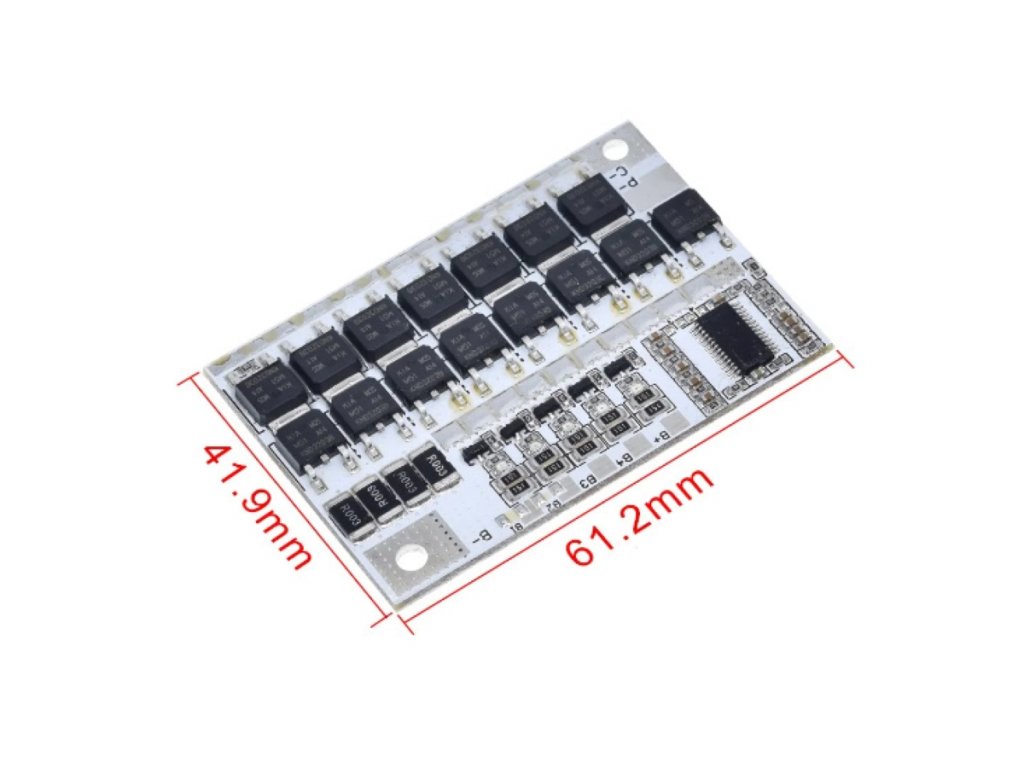

🔹 Méret: kb. 41,9 mm × 61,2 mm

Előnyei

✔️ 3S, 4S vagy 5S Li-ion / LiPo akkumulátorcsomagok védelméhez használható
✔️ Védelem túltöltés, túlkisülés, túláram és rövidzárlat ellen
✔️ Beépített passzív balanszírozás a cellafeszültségek kiegyenlítésének segítésére
✔️ Nagyáramú alkalmazásokhoz is alkalmas lehet, megfelelő hűtéssel, vezetékezéssel és cellaválasztással
✔️ Külön töltési és kisütési negatív ponttal rendelkező kivitel a panel jelölése szerint

Felhasználási területek

🔋 3S / 4S / 5S Li-ion vagy LiPo akkumulátorcsomagok védelme
🛠️ DIY akkumulátorpakkok 18650, 21700 vagy LiPo cellákból
💡 Nagyobb LED rendszerek, mobil tápegységek és hordozható energiaforrások
🎛️ Motoros vagy szerszámakku jellegű projektek, ha az indítóáram és tartós áram a BMS határértékein belül marad
🔌 Olyan DC rendszerek, ahol a BMS, a cellák, a vezetékek és a csatlakozók megfelelően vannak méretezve

Fontos tudnivalók

⚠️ Mindig a megfelelő cellaszámhoz használd: 3S panelt 3 soros cellacsoporthoz, 4S panelt 4 soros cellacsoporthoz, 5S panelt 5 soros cellacsoporthoz kell bekötni. Más cellaszámhoz nem használható.
⚠️ Nem automatikus cellaszám-felismerő modul: a cellapontokat a konkrét panel jelölése és bekötési rajza szerint kell csatlakoztatni.
⚠️ Csak Li-ion / LiPo cellákhoz ajánlott: LiFePO4 akkumulátorhoz más feszültséghatárú BMS szükséges, hacsak a konkrét változat adatlapja kifejezetten nem LiFePO4-kompatibilis.
⚠️ A BMS nem akkumulátortöltő: a töltéshez a cellaszámnak megfelelő CC/CV Li-ion / LiPo töltő szükséges: 3S = 12,6 V, 4S = 16,8 V, 5S = 21,0 V.
⚠️ A 100 A érték nem jelenti azt, hogy bármilyen motor vagy inverter korlátlanul ráköthető: nagy indítóáramú terhelésekhez különösen fontos a tényleges áramfelvétel, a hűtés, a vezeték-keresztmetszet és a cellák terhelhetőségének ellenőrzése.
⚠️ Nagy áramnál kötelező a megfelelő vezetékezés: vastag vezeték, jó minőségű forrasztás vagy csavaros kötés, megfelelő csatlakozó és hőelvezetés szükséges.
⚠️ A balanszírozás kis áramú: nem javítja ki a hibás, eltérő kapacitású vagy erősen elöregedett cellákat. Csak azonos típusú, azonos állapotú és előzetesen közel azonos feszültségre hozott cellákból építs pakkot.
⚠️ A bekötési sorrend kritikus: hibás cellapont, fordított polaritás vagy rövidzárlat a BMS és az akkumulátor azonnali károsodását okozhatja.
⚠️ Nem időjárásálló kivitel: a csupasz NYÁK-ot nedvességtől, fémtárgyaktól, portól és mechanikai sérüléstől védeni kell.
⚠️ Használj külön biztosítékot is: a BMS védelme nem helyettesíti a megfelelően méretezett olvadóbiztosítékot vagy egyéb rendszerbiztonsági elemeket.
