BMS 4S 8A – kompakt Li-ion/LiPo akkumulátorvédő panel 16,8V
- Típus: 4S
- Modell: BED-C-3-4S
- Termék mérete: 18mm x 52mm x 3,5 mm
- Folyamatos működési áram: 8A
- Felső határértékű pillanatnyi áram: 16A
BMS 4S 8A – kompakt Li-ion/LiPo akkumulátorvédő panel 16,8V
Kompakt BED-C-3-4S típusú 4S BMS akkumulátorvédő panel 14,4–14,8V névleges és 16,8V teljesen feltöltött Li-ion/LiPo pakkhoz, 8A folyamatos és 16A pillanatnyi csúcsárammal. 18×52×3,5mm méret – kisebb robotikai, modellépítési és LED-es DIY projektekhez, ahol a terhelés nem haladja meg a 8A-t.
💡 Miért érdemes ezt a BMS modult választani?
- 🛡️ Teljes körű cellavédelem Túltöltés, túlkisülés, túláram és rövidzárlat elleni védelem egyetlen kompakt panelen.
- 🔋 4S Li-ion/LiPo kompatibilitás 4 sorba kötött, 3,6–3,7V névleges cellafeszültségű cellából álló pakkokhoz, például 18650 vagy 21700 cellákhoz.
- ⚡ 8A folyamatos terhelhetőség Megfelelő vezetékezés és hőelvezetés mellett legfeljebb 8A folyamatos áramig terhelhető, 16A pillanatnyi csúcsárammal.
- 📐 Kompakt, vékony kivitel 18×52×3,5mm méretével szűk helyre épített akkumulátorcsomagokba is beépíthető.
📊 Műszaki adatok
| Típus / modell | 4S Li-ion/LiPo akkumulátorvédő panel, BED-C-3-4S jellegű kivitel |
|---|---|
| Kompatibilis akkumulátor | 4S Li-ion/LiPo pakk, 3,6–3,7V névleges cellafeszültségű cellákhoz |
| Névleges pakkfeszültség | 14,4–14,8V, cellatípustól függően |
| Teljesen feltöltött feszültség | 16,8V, azaz 4,2V cellánként |
| Ajánlott töltő | 16,8V-os Li-ion/LiPo CC/CV akkumulátortöltő |
| Folyamatos működési áram | legfeljebb 8A, megfelelő vezetékezés és hőelvezetés mellett |
| Pillanatnyi csúcsáram | legfeljebb kb. 16A, rövid idejű terhelésre |
| Túltöltés-védelem | kb. 4,25V ± 0,05V cellánként |
| Túlkisülés-védelem | panelváltozattól függően kb. 2,5–2,8V cellánként |
| Rövidzárlat-védelem | igen, hiba esetén elektronikus leválasztással |
| Túláram-védelem | igen, a modul terhelési határának túllépése esetén |
| Balansz funkció | panelváltozattól függően passzív cellakiegyenlítéssel |
| Bekötés | B−, B1, B2, B3, B+ cellapontok, valamint P+/P− töltő- és terhelési pontok |
| Közös töltő- és terhelési port | a töltés és a kisütés jellemzően a P+/P− pontokon keresztül történik |
| Méret | kb. 18×52×3,5mm |
🔍 A legfontosabb paraméterek
- 16,8VTeljesen feltöltött feszültség
- 8AFolyamatos áram
- 16ACsúcsáram
- 18×52×3,5mmMéret
💡 Mire használható ez a BMS modul?
- 4S Li-ion/LiPo akkumulátorcsomagok védelme Sorba kötött 4S pakkok cellavédelméhez, túltöltés, túlkisülés és túláram ellen.
- Hordozható LED világítás Kisebb mobil tápegységekhez és hordozható LED-es rendszerekhez.
- DIY akkumulátorpakkok 18650 vagy 21700 cellákból épített egyedi 4S akkumulátorcsomagokhoz.
- Robotikai és modellezői projektek Kisebb robotikai, modellépítési és fejlesztői projektekhez.
🛡️ Előnyök és funkciók
- Automatikus hibavédelem: Túltöltés, túlkisülés, túláram és rövidzárlat esetén a BMS lekapcsolhatja a töltést vagy a terhelést.
- Széles cellakompatibilitás: 18650, 21700 vagy más 4,2V-os Li-ion/LiPo cellákból épített 4S pakkokhoz egyaránt használható.
- Passzív balansz funkció: Panelváltozattól függően kisáramú cellakiegyenlítést is biztosít.
- Egyszerű töltő- és terheléscsatlakozás: A töltés és a kisütés jellemzően közös P+/P− pontokon keresztül történik.
⚠️ Mire kell figyelni a használat során?
- Csak 4S Li-ion/LiPo akkumulátorhoz használható: nem alkalmas 1S, 2S, 3S, 5S vagy más cellaszámú pakkhoz.
- Nem LiFePO4 akkumulátorhoz való: ez a 16,8V-os 4S BMS 4,2V teljes töltési feszültségű Li-ion/LiPo cellákhoz készült. LiFePO4 pakkhoz külön LiFePO4 BMS szükséges.
- A BMS nem akkumulátortöltő: a töltéshez megfelelő 16,8V-os Li-ion/LiPo CC/CV töltőt kell használni. A BMS csak védi és felügyeli a pakkot.
- Ne használj 17V-nál magasabb töltőt: a 4S Li-ion pakk névleges töltési végfeszültsége 16,8V. Magasabb feszültség károsíthatja a cellákat vagy a BMS-t.
- A 8A csak megfelelő beépítés mellett értendő: nagyobb áramnál megfelelő cellaterhelhetőség, vezeték-keresztmetszet, jó forrasztás és hőelvezetés szükséges.
- A 16A csak rövid idejű csúcsterhelés: tartós üzemre ne a pillanatnyi áramértékre méretezz.
- A bekötési sorrend kritikus: a cellapontokat B−, B1, B2, B3, B+ sorrendben, a konkrét panel jelölése szerint kell bekötni. Hibás sorrend vagy fordított polaritás a BMS és az akkumulátor károsodását okozhatja.
- Hővédelem nem garantált: csak akkor tekinthető hővédettnek a modul, ha a konkrét panel adatlapja vagy feliratozása NTC / hőérzékelő funkciót igazol.
- A balanszírozás panelváltozat-függő: ha a konkrét kivitel tartalmaz balansz funkciót, az kisáramú passzív kiegyenlítés, nem javítja ki a hibás, öreg vagy nagyon eltérő kapacitású cellákat.
- Csak azonos típusú és állapotú cellákból épített pakkhoz ajánlott: a cellák legyenek azonos kémiájúak, kapacitásúak és közel azonos feszültségűek beépítés előtt.

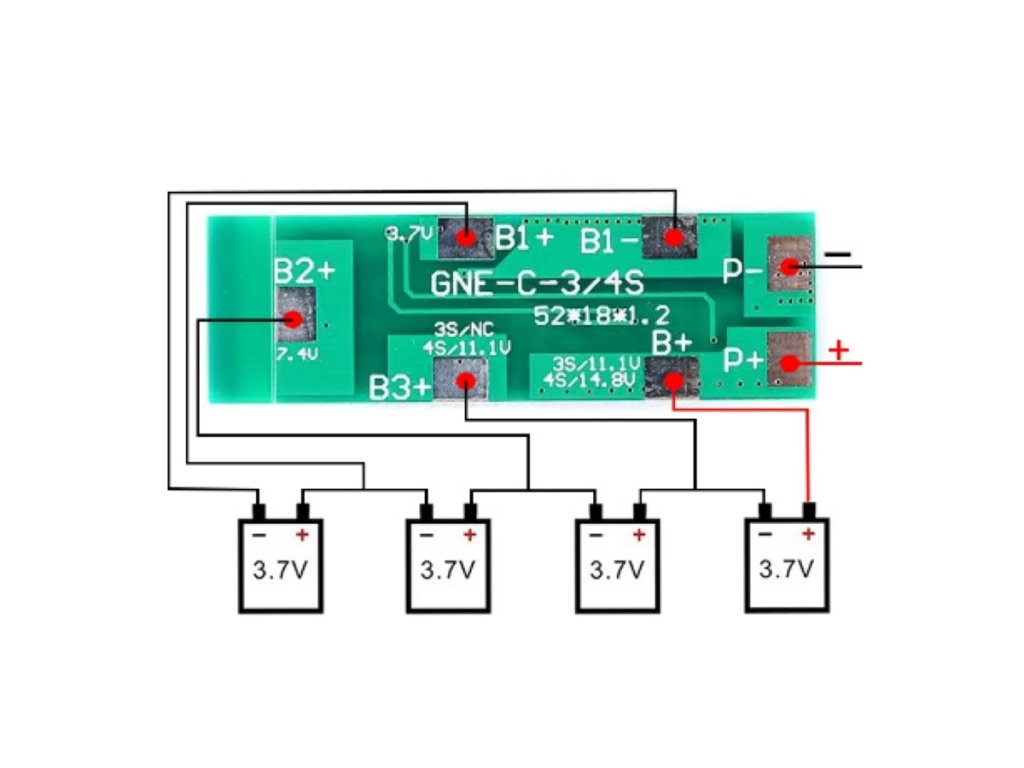

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B− | Cellapont – a cellalánc bekötési pontja |
| B1 | Cellapont – a cellalánc bekötési pontja |
| B2 | Cellapont – a cellalánc bekötési pontja |
| B3 | Cellapont – a cellalánc bekötési pontja |
| B+ | Cellapont – a cellalánc bekötési pontja |
| P+ | Töltő- és terhelési pont, pozitív |
| P− | Töltő- és terhelési pont, negatív – jellemzően közös a töltéshez és a kisütéshez |
❓ Gyakori kérdések (GYIK)

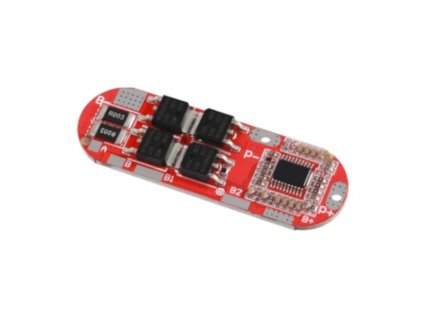

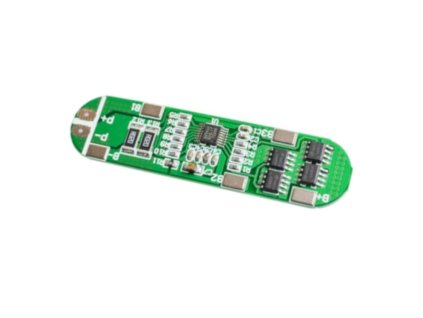

- Miben különbözik a BMS 4S 8A a BMS 4S 12A és 30A változatoktól?Kisebb folyamatos áramhatára (8A) miatt alacsonyabb terhelésű projektekhez ajánlott – kisebb motorokhoz, LED rendszerekhez, ahol a 12A vagy 30A teljesítmény nem szükséges.
- Milyen bekötési pontjai vannak ennek a 4S BMS panelnek?B−, B1, B2, B3, B+ cellapontok és P+/P− töltő/fogyasztó kivezetések – a sorrend kritikus, hibás bekötés a BMS károsodását okozhatja.
- Tartalmaz balanszírozó funkciót ez a BMS 4S 8A panel?Panelváltozattól függően passzív cellakiegyenlítés lehetséges – ellenőrizd a konkrét panel feliratozását.
