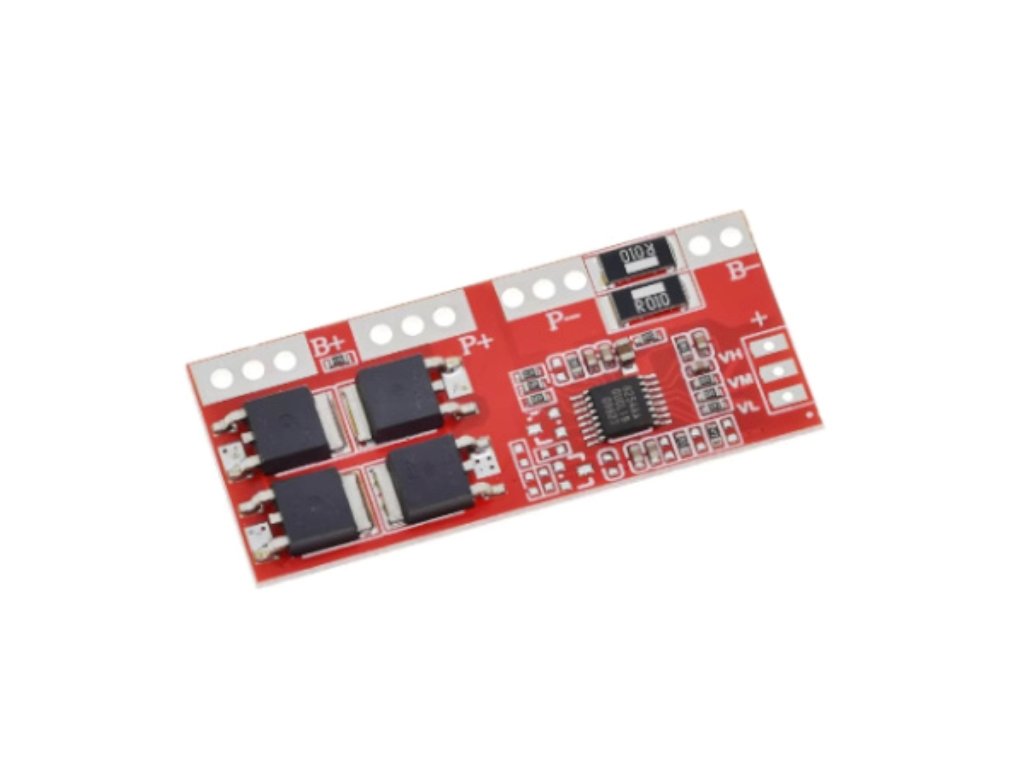

BMS 4S 16,8V 30A – passzív balanszos Li-ion/LiPo akkumulátorvédő modul
- Típus: 4S
- Feszültség: 14.4V 14.8V 16.8V
- Áram: 30A
- Túlmelegedés védelem
- Rövidzárlat védelem
BMS 4S 16,8V 30A – passzív balanszos Li-ion/LiPo akkumulátorvédő modul
4S BMS akkumulátorvédő modul 30A max. kisütési árammal és passzív balansz funkcióval – 14,8V névleges és 16,8V teljesen feltöltött Li-ion/LiPo pakkhoz. Egyedülálló jellemzője a beépített passzív cellakiegyenlítés, amely segít csökkenteni a sorba kötött cellák feszültségeltérését.
💡 Miért érdemes ezt a modult választani?
- 🛡️ Sokoldalú védelem Túltöltés, mélykisülés, túláram és rövidzárlat elleni védelem egy modulban.
- ⚖️ Passzív cellakiegyenlítés A beépített balansz funkció töltés közben csökkenti a cellacsoportok közötti feszültségeltérést.
- 🔋 Akár 30A terhelhetőség Megfelelő cellák, vezetékek és hűtés mellett akár 30A kisütőáram is elérhető.
- 🔌 4S Li-ion / LiPo pakkokhoz 18650, 21700 vagy más cellákból épített 4 soros akkumulátorcsomagokhoz.
📊 Műszaki adatok
| Termék típusa | 4S Li-ion / LiPo BMS akkumulátorvédő modul, passzív balansz funkcióval |
|---|---|
| Akkumulátor típusa | Li-ion / LiPo, 3,6–3,7 V névleges cellafeszültségű cellák |
| Cellaszám | 4S, 4 sorba kötött cellacsoport |
| Névleges akkumulátorfeszültség | 14,4–14,8 V, cellatípustól függően |
| Teljesen feltöltött feszültség | 16,8 V, azaz 4,2 V cellánként |
| Ajánlott töltő | 16,8 V-os Li-ion / LiPo CC/CV akkumulátortöltő |
| Maximális kisütőáram | Legfeljebb 30 A, megfelelő cellák, vezetékek, forrasztás és hűtés mellett |
| Javasolt tartós terhelés | A konkrét beépítéstől és hőelvezetéstől függ |
| Megengedett töltőáram | Panelváltozattól függően, jellemzően legfeljebb kb. 20 A |
| Túltöltés-védelem | Kb. 4,25 V cellánként |
| Mélykisülés-védelem | Kb. 2,5–2,7 V cellánként |
| Rövidzárlat-védelem | Igen, hiba esetén a BMS lekapcsolja a kimenetet |
| Balansz funkció | Igen, passzív cellakiegyenlítéssel |
| Fő csatlakozási pontok | B+, B−, P+, P− |
| Kompatibilis cellák | 18650, 21700 vagy más Li-ion / LiPo cellák 4S pakkban |
🔍 A legfontosabb paraméterek
- 16,8VTeljesen feltöltött feszültség
- 30AMax. kisütőáram
- 4SSoros cellacsoportok száma
- 20AJellemző max. töltőáram
💡 Mire használható?
- 4S Li-ion / LiPo akkumulátorpakkok védelme Túltöltés, mélykisülés, túláram és rövidzárlat elleni védelem 4 sorba kötött cellacsoporthoz.
- DIY akkumulátorcsomagok 18650 vagy 21700 cellákból épített 4S akkumulátorcsomagokhoz.
- Robotikai és modellépítési projektek Hordozható elektronikai és modellezői alkalmazásokhoz.
- LED világítás és mobil tápegységek Kisebb motoros rendszerekhez és hordozható tápegységekhez, ahol a terhelés a biztonságos határértéken belül marad.
🛡️ Előnyök és funkciók
- Sokrétű védelem: Védi a 4S Li-ion / LiPo akkumulátorpakkot a leggyakoribb hibaállapotoktól - túltöltés, mélykisülés, túláram és rövidzárlat.
- Passzív cellakiegyenlítés: A balanszírozás segít csökkenteni a cellacsoportok közötti feszültségeltérést töltés közben.
- Akár 30A terhelhetőség: Megfelelő cellák, vezetékek, forrasztás és hűtés mellett akár 30A kisütőáram is elérhető.
- Széles kompatibilitás: Használható 18650, 21700 vagy más Li-ion / LiPo cellákból épített 4S akkucsomagokhoz.

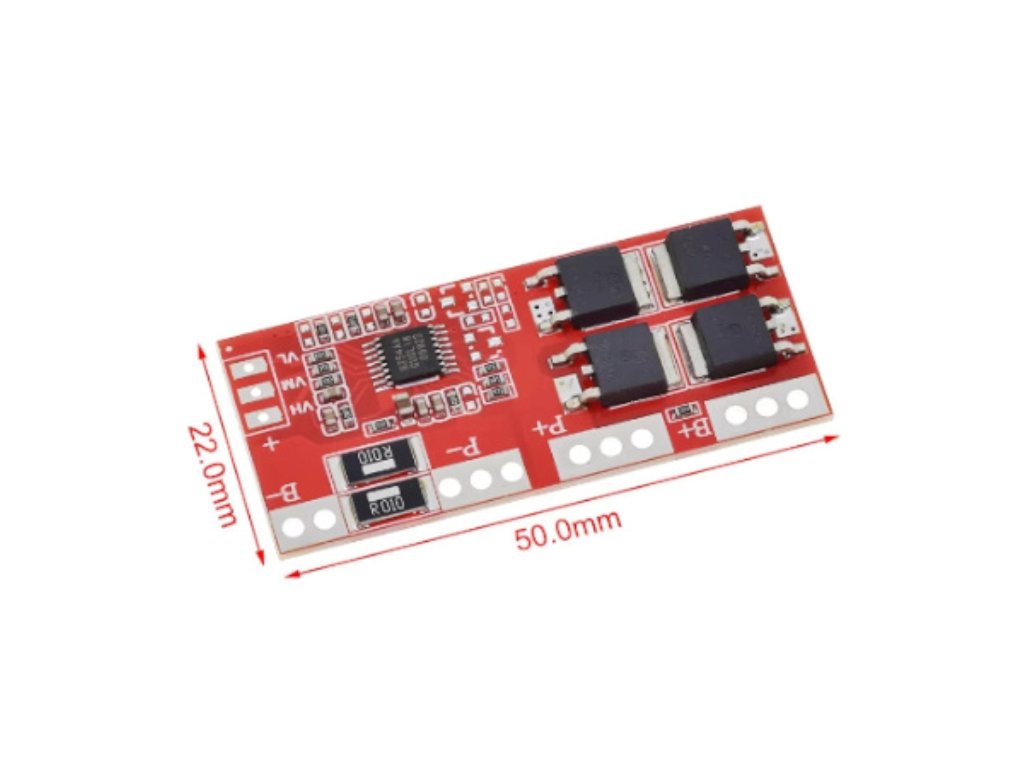

- Kompakt kivitel: Kompakt panelméret DIY akkumulátoros projektekhez.
⚠️ Mire kell figyelni a használat során?
- Nem LiFePO4 akkumulátorhoz való: A modul Li-ion és LiPo cellákhoz készült, LiFePO4 akkumulátorhoz külön 4S 12,8V LiFePO4 BMS szükséges.
- A BMS nem akkumulátortöltő: A töltéshez megfelelő 16,8V-os Li-ion / LiPo CC/CV töltőt kell használni.
- Csak 4S pakkhoz használható: 3S, 5S vagy más cellaszámú akkumulátorral nem kompatibilis.
- A 30A nem minden körülmény között garantált tartós áram: Nagyáramú használathoz megfelelő terhelhetőségű cellák, vastag vezetékek, jó forrasztások és hőelvezetés szükséges.
- A balanszírozás kisáramú: Nem javítja ki a nagyon eltérő kapacitású, öreg vagy hibás cellákat, csak azonos típusú, azonos állapotú cellákból épített pakkhoz ajánlott.
- A bekötési sorrend kritikus: Először a cellapontokat kell a megfelelő sorrendben bekötni a gyártói rajz szerint, mert hibás sorrend vagy fordított polaritás a BMS és az akkumulátor azonnali károsodását okozhatja.
- A képen látható jelölésekre kell hagyatkozni: Ezen a panelen a köztes cellapontok +, VH, VM, VL jelöléssel szerepelnek, nem feltétlenül B1 / B2 / B3 néven.
- Beépítés előtt ellenőrizd a cellafeszültségeket: A cellacsoportok legyenek közel azonos feszültségen, mert a passzív balansz csak kis eltérések kiegyenlítésére alkalmas.

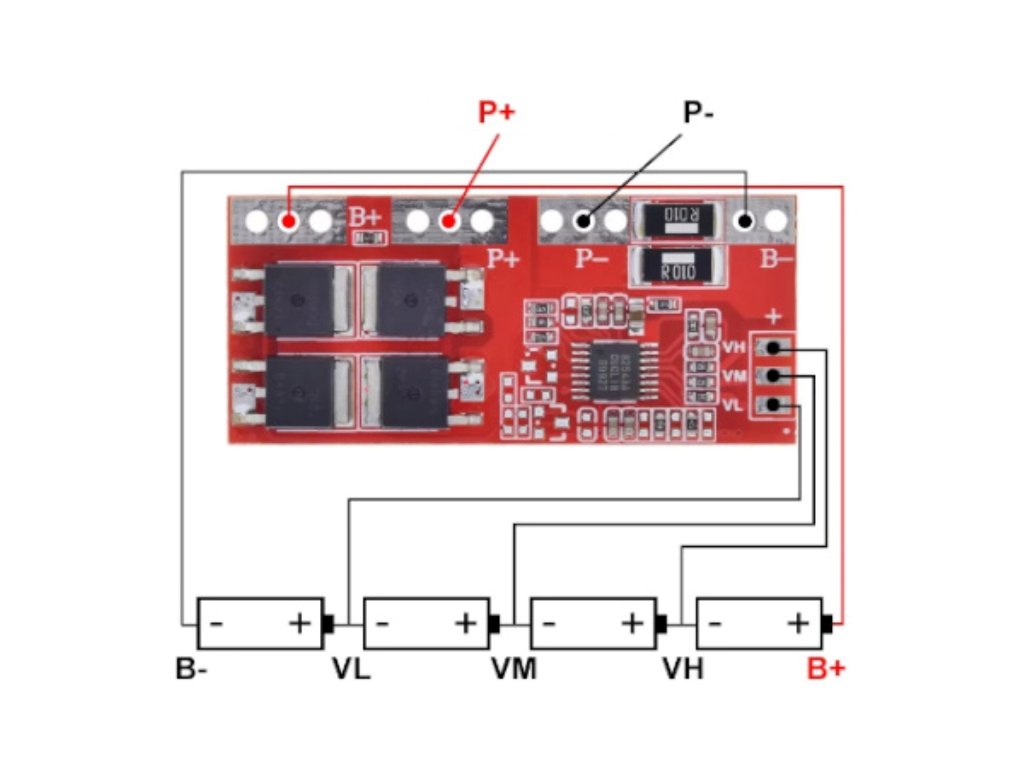

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B+ / B− | Az akkumulátorcsomag fő csatlakozási pontjai |
| P+ / P− | Közös töltő- és kisütési port - a töltés és a kisütés ezeken a pontokon keresztül történik |
| +, VH, VM, VL | Cellaközös / balansz pontok a képen látható panelen |
❓ Gyakori kérdések (GYIK)
- Mi az a passzív balansz funkció ebben a BMS 4S 30A modulban?A magasabb feszültségű cellacsoportokat kisárammal kiegyenlíti töltés közben – nem aktív töltőáram-szabályozás, hanem passzív kisütés a kiegyenlítésig.
- Mekkora a maximális kisütési áram ennél a BMS 4S 30A modulnál?Legfeljebb 30A – de csak megfelelő cellák, vastag vezetékek és megfelelő hűtés mellett, zárt dobozban óvatosabban méretezz.
- Miben különbözik ez a BMS 4S 30A a többi 4S modulhoz képest?Passzív balanszírozó funkciója van, ami a 8A és 12A változatoknál nem feltétlenül elérhető – ez nagyobb áramú alkalmazásokhoz is előnyös.
