BMS 3S 8A HX-3S-03 Li-ion / LiPo akkumulátorvédő panel – 12,6V

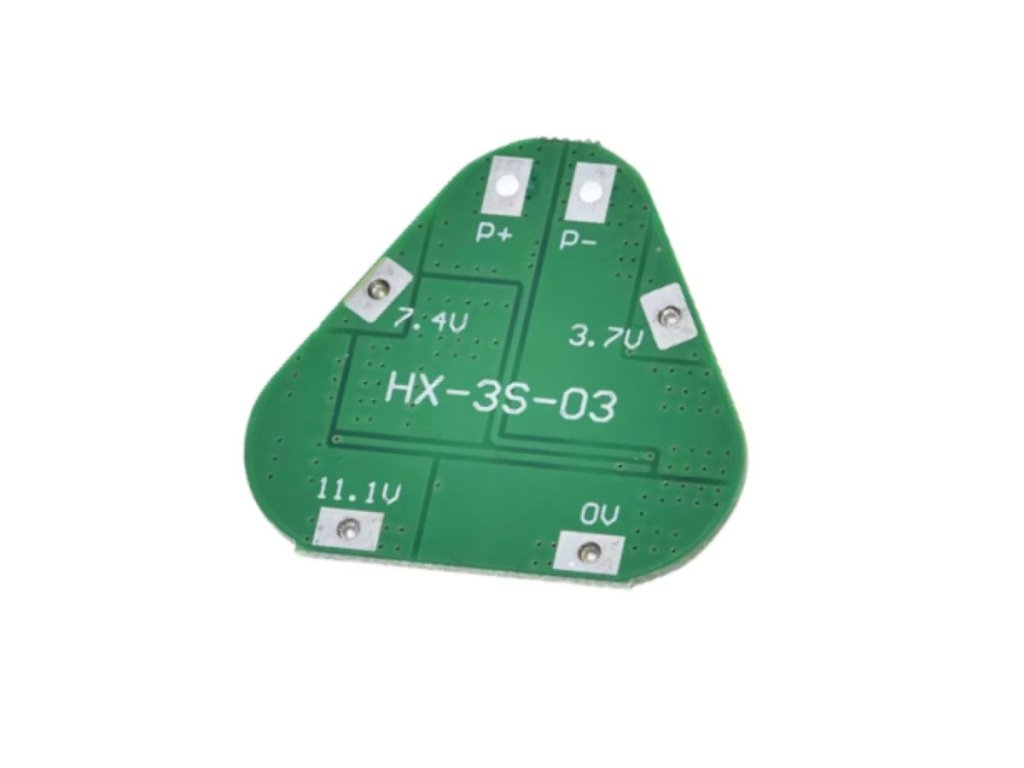

- Típus: HX-3S-03
- Túltöltési feszültségtartomány: 4.25-4.35V±0.05V
- Méret: 30.8mm x 32.5mm x 2.8mm
- Töltési feszültség: 12.6V-13V
BMS 3S 8A HX-3S-03 Li-ion / LiPo akkumulátorvédő panel – 12,6V

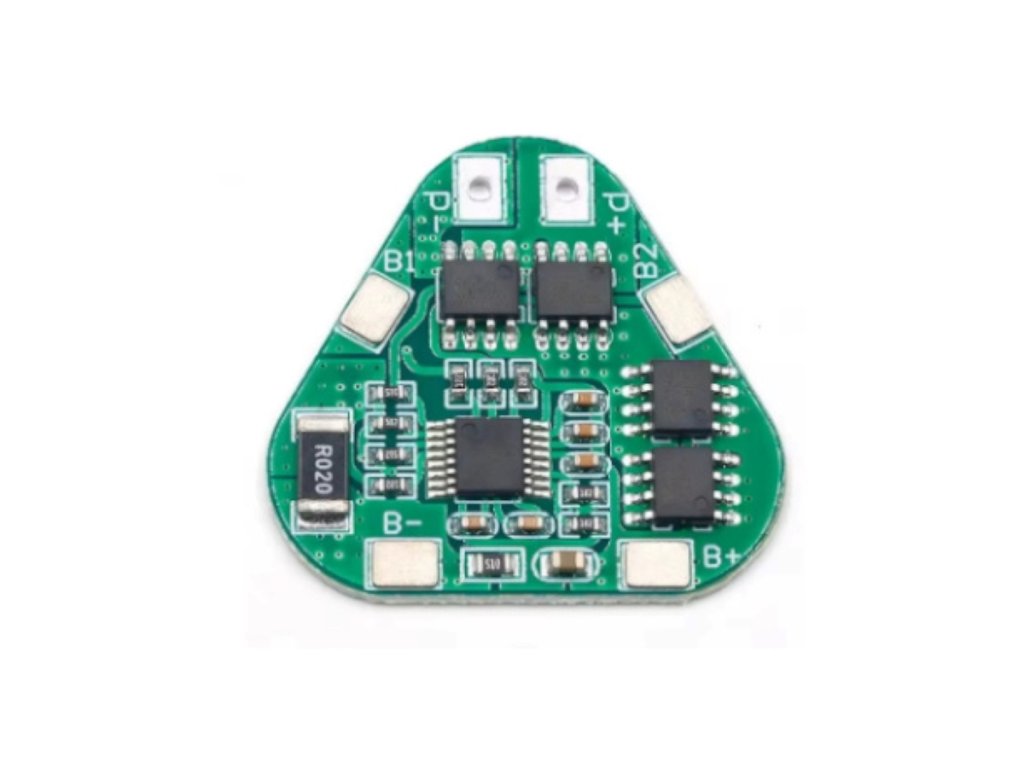

HX-3S-03 típusú 3S BMS akkumulátorvédő panel 18650 vagy 21700 cellákból épített 3S pakkhoz (10,8–12,6V). Túltöltés, mélykisülés, túláram és rövidzárlat elleni védelemmel – kompakt 30,8×32,5mm méret, könnyen beépíthető DIY akkucsomagokba.
💡 Miért érdemes ezt a panelt választani?
- 👋 3S Li-ion / LiPo védelem A modul 3 sorba kötött, 3,6–3,7V névleges feszültségű Li-ion vagy LiPo cellából álló akkumulátorcsomaghoz használható, melynek névleges feszültsége 10,8–11,1V, teljesen feltöltve 12,6V.
- 🛡️ Elektronikus védelem Túltöltés, túlmerítés, túláram és rövidzárlat esetén leválasztja a töltést vagy a terhelést.
- 📦 Kompakt kialakítás Kompakt mérete miatt könnyen beépíthető kisebb 3S akkucsomagokba, DIY projektekbe.
- 🔌 Közös töltő- és terhelési port A P+ / P- pontokon keresztül egyszerűen csatlakoztatható mind a töltő, mind a fogyasztó.
📊 Műszaki adatok
| Típus | HX-3S-03, 3S Li-ion / LiPo akkumulátorvédő panel |
|---|---|
| Cellaszám | 3 sorba kötött cella vagy cellacsoport |
| Névleges akkumulátorfeszültség | 10,8–11,1V |
| Teljesen feltöltött pakkfeszültség | 12,6V, azaz 4,2V cellánként |
| Ajánlott töltő | 12,6V-os Li-ion / LiPo CC/CV akkumulátortöltő |
| Üzemi kisütőáram | kb. 8A, megfelelő cellák, vezetékek és hűtés mellett |
| Pillanatnyi áramterhelés | Rövid idejű csúcsterhelés lehetséges, tartósan nem használható nagyáramú hajtásokhoz |
| Túltöltés-védelem | kb. 4,25V ±0,05V cellánként |
| Mélykisülés-védelem | kb. 2,5V ±0,05V cellánként |
| Rövidzárlat-védelem | Igen, elektronikus leválasztással |
| Túláram-védelem | Igen, a panel a megengedett terhelés túllépésekor lekapcsolhat |
| Bekötési pontok | B-, B1, B2, B+, P-, P+ |
| Töltés és terhelés csatlakozása | Közös P+ / P- pontokon keresztül |

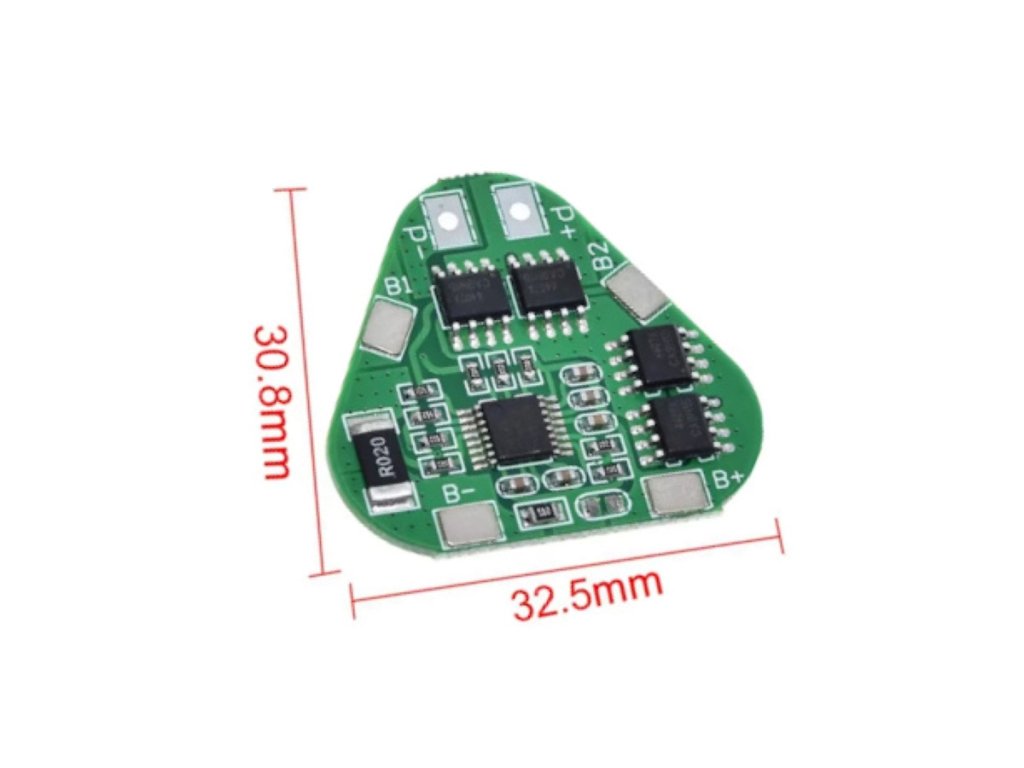

| Méret | kb. 30,8mm × 32,5mm |
| Balanszírozás | Nem balanszeres kivitel, cellakiegyenlítő funkció nem feltételezhető |
🔍 A legfontosabb paraméterek
- 12,6VTeljesen töltött feszültség
- 8AÜzemi kisütőáram
- 3SCellaszám
- 30,8×32,5mmMéret
💡 Mire használható?
- 3S 18650 / 21700 akkupakk védelme 3S 18650 vagy 21700 akkumulátorpakkok védelméhez, ahol túltöltés és túlmerítés elleni védelem szükséges.
- DIY akkucsomagok és hordozható eszközök Hordozható tápegységek, kisebb szerszámok és DIY akkucsomagok építéséhez.
- LED világítás és robotika LED világítási rendszerek, robotikai és modellépítési projektekhez.
- Elektronikai fejlesztés és backup táp Tesztpanelek, kompakt akkumulátoros rendszerek és kis fogyasztású backup tápok építéséhez.
🛡️ Előnyök és funkciók
- Egyszerű védelem: Egyszerű védelmet nyújt 3S Li-ion vagy LiPo akkumulátorpakkhoz.
- Elektronikus leválasztás: Túltöltés, túlmerítés, túláram és rövidzárlat esetén elektronikusan leválasztja a cellákat.
- Kompakt kialakítás: Kompakt méretének köszönhetően könnyen beépíthető kisebb akkucsomagokba.
- Cellakompatibilitás: Használható 18650, 21700 vagy LiPo cellákból épített 3S pakkokhoz.
- Egyszerű bekötés: Közös töltő- és terhelési porttal (P+ / P-) egyszerűen beköthető.
⚠️ Mire kell figyelni a használat során?
- Csak 3S Li-ion / LiPo pakkhoz használható: 2S, 4S vagy más cellaszámú akkumulátorhoz nem alkalmas.
- Nem LiFePO4 akkumulátorhoz való: LiFePO4 cellákhoz más feszültséghatárokkal működő, külön LiFePO4 BMS szükséges.
- A BMS nem akkumulátortöltő: Töltéshez megfelelő 12,6V-os Li-ion / LiPo CC/CV töltőt kell használni.
- A 8A terhelhetőség feltételes: A biztonságos működéshez jó minőségű cellák, megfelelő keresztmetszetű vezetékek, stabil forrasztások és megfelelő hőelvezetés szükséges.
- Nem balanszeres modul: A panel nem egyenlíti ki aktívan a cellák feszültségét. Azonos típusú, azonos állapotú cellák használata ajánlott, erősen eltérő cellákhoz külön balanszírozás szükséges.
- A bekötési sorrend kritikus: Először a cellapontokat kell helyesen csatlakoztatni a B-, B1, B2 és B+ pontokra, majd a terhelést és a töltőt a P+ / P- pontokra. Hibás sorrend, fordított polaritás vagy rövidzárlat a BMS és az akkumulátor azonnali károsodását okozhatja.
- Nagy motorindítási áramhoz nem ideális: Ha a fogyasztó induláskor nagy áramlökést vesz fel, a BMS letilthat vagy túlmelegedhet. Ilyen alkalmazáshoz nagyobb áramú BMS választása javasolt.

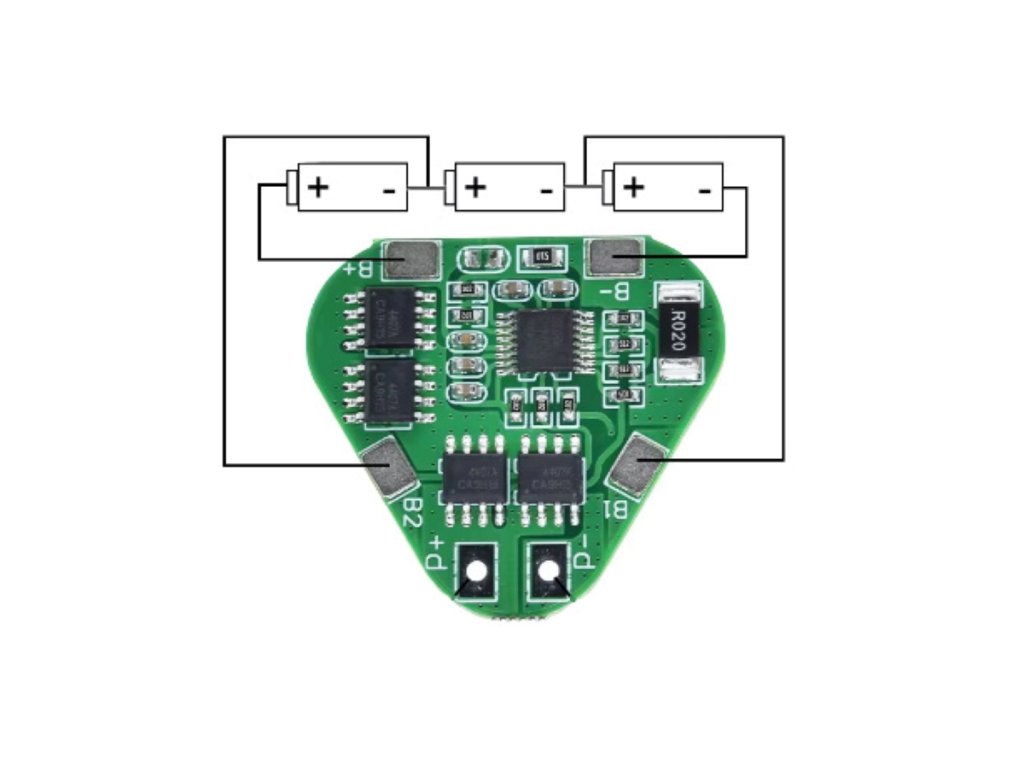

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B-, B1, B2, B+ | Cellapontok csatlakoztatása a 3 sorba kötött cellához, ezeket kell elsőként bekötni |
| P+, P- | Közös töltő- és terhelési csatlakozási pontok, ezeket kell másodikként bekötni |
❓ Gyakori kérdések (GYIK)
- Milyen cellaszámú akkumulátorhoz való ez a HX-3S-03 BMS panel?Kizárólag 3 sorba kötött (3S) Li-ion vagy LiPo cellákból álló akkumulátorcsomaghoz – névleges feszültsége 10,8–11,1V, teljesen feltöltve 12,6V.
- Mekkora a folyamatos üzemi áram ennél a BMS 3S 8A modulnál?Tartós terheléshez jellemzően 8A az ajánlott határ – rövid ideig kb. 10A-ig terhelhető.
- Kell-e külön töltő ehhez a 3S BMS panelhez?Igen – a töltéshez 12,6V-os 3S Li-ion/LiPo CC/CV töltő szükséges, a BMS védelmi elektronika, nem töltőmodul.
