BMS 3S 10A 12,6V – Li-ion/LiPo akkumulátorvédő panel - nem balanszos
- Típus: 3S 10A 12.6V

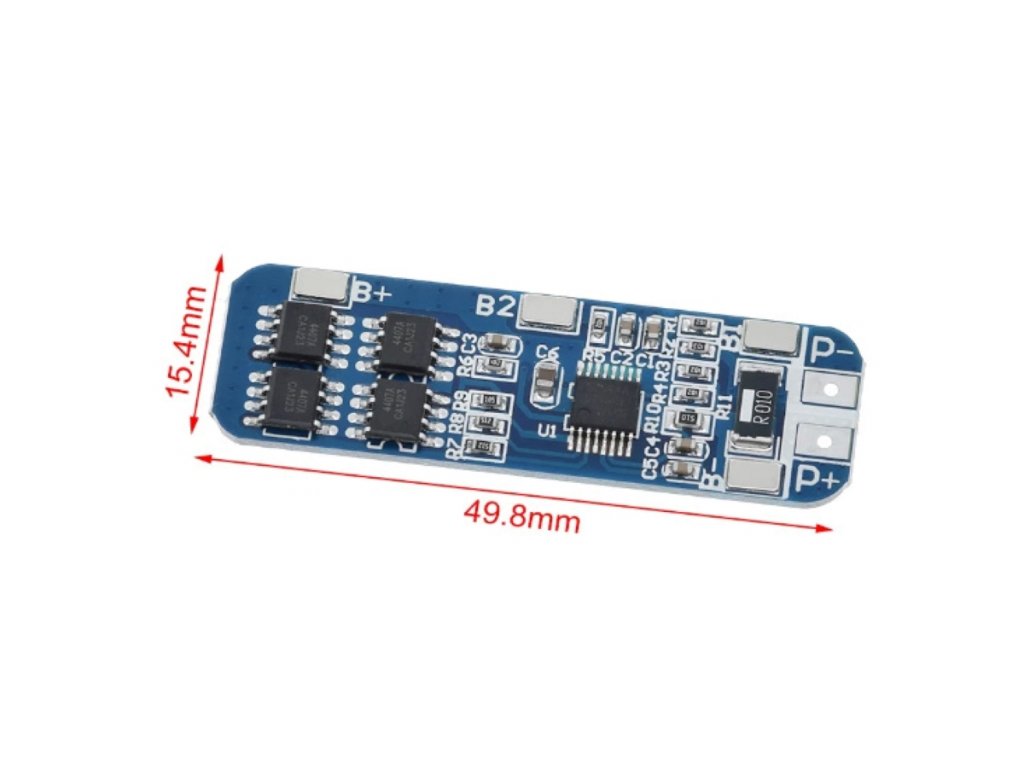

- Méret: 49.8 mm x 15.4 mm
- Bemeneti feszültség: 10.8V-12.6V
BMS 3S 10A 12,6V – Li-ion/LiPo akkumulátorvédő panel – nem balanszos
Alap 3S BMS akkumulátorvédő panel 10,8–12,6V pakkhoz, 6–8A ajánlott tartós terheléssel és kb. 30µA nyugalmi áramfelvétellel. 49,8×15,4mm kompakt méret – nem balanszírozó kivitel, zseblámpákhoz, robotikai és hordozható 3S DIY projektekhez.
💡 Miért érdemes ezt a BMS panelt választani?
- 🛡️ Alapvédelem 3S csomagokhoz Túltöltés, túlmerülés, túláram és rövidzárlat elleni elektronikus védelem 3 soros Li-ion/LiPo akkumulátorcsomagokhoz.
- 📐 Kompakt méret Kb. 49,8×15,4 mm-es kivitel, kis helyigényű beépítéshez DIY projektekben.
- 🔋 Alacsony nyugalmi áramfelvétel Jellemzően 30µA alatti nyugalmi fogyasztás, hosszabb állásidő alatt is kíméletes az akkupakkra.
- 🔌 Sokoldalú cellakompatibilitás 18650, 21700 vagy LiPo cellákból épített 3S akkumulátorcsomagokhoz egyaránt használható.
📊 Műszaki adatok
| Típus | 3S Li-ion / LiPo akkumulátorvédő BMS panel |
|---|---|
| Cellaszám | 3 sorba kötött cella vagy cellacsoport |
| Névleges akkumulátorfeszültség | 10,8–11,1V, cellatípustól függően |
| Teljesen feltöltött pakkfeszültség | 12,6V, azaz 4,2V cellánként |
| Ajánlott töltő | 12,6V-os Li-ion / LiPo CC/CV akkumulátortöltő |
| Jellemző üzemi áram | kb. 6–8A, megfelelő cellák és hűtés mellett |
| Maximális / túláram határ | kb. 10–13A, típustól függően |
| Túltöltés-védelem | jellemzően kb. 4,25–4,35V cellánként |
| Túlmerülés-védelem | jellemzően kb. 2,3–3,0V cellánként |
| Nyugalmi áramfelvétel | jellemzően 30µA alatt |
| Belső ellenállás | jellemzően 100mΩ alatt, típustól függően |
| Védelmi funkciók | túltöltés, túlmerülés, túláram, rövidzárlat |
| Bekötési pontok | B-, B1, B2, B+ cellapontok, valamint P- és P+ töltéshez / terheléshez |
| Kialakítás | közös töltő- és terhelési portos védelem, a töltő és a fogyasztó jellemzően a P+ / P- pontokra csatlakozik |
| Méret | kb. 49,8 × 15,4 mm, a teljes beépítési magasság panelváltozattól függ |
🔍 A legfontosabb paraméterek
- 10,8–12,6VPakkfeszültség
- 6–8AAjánlott terhelés
- 10–13ATúláram határ
- 49,8×15,4 mmMéret
💡 Mire használható?
- 3S 18650/21700 akkumulátorcsomagok védelme 18650 vagy 21700 cellákból épített 3S akkumulátorcsomagok elektronikus védelméhez.
- DIY és hordozható projektek Saját építésű akkupakkok, hordozható tápegységek és kisebb robotikai projektek védelméhez.
- LED világítás és kisebb motoros eszközök Zseblámpák, LED-es rendszerek és kisebb motoros eszközök 3S akkumulátorának védelméhez.
- Fejlesztői, szerviz és backup rendszerek Fejlesztői, oktatási, szerviz célú akkumulátoros rendszerekhez és backup tápokhoz.
🛡️ Előnyök és funkciók
- Megbízható alapvédelem: 3S Li-ion/LiPo akkumulátorcsomagokhoz nyújt biztos alapvédelmet.
- Kompakt kivitel: Kis helyigényű beépítéshez, szűk terekbe is elfér.
- Cellavédelem: Túltöltés és túlmerülés elleni védelem a cellák állapotának megóvására.
- Elektronikus leválasztás: Túláram és rövidzárlat esetén megszakítja a töltést vagy a terhelést.
- Alacsony nyugalmi áramfelvétel: Hosszabb állásidő alatt sem terheli jelentősen az akkupakkot.
- Széles cellakompatibilitás: Használható 18650, 21700 vagy LiPo cellákból épített 3S akkumulátorcsomagokhoz.
⚠️ Mire kell figyelni a használat során?
- Csak 3S Li-ion vagy LiPo akkumulátorhoz használható: 1S, 2S, 4S vagy más cellaszámú pakkhoz nem alkalmas.
- Nem LiFePO4 cellákhoz való: LiFePO4 akkumulátorhoz más feszültségküszöbű, 3S LiFePO4 BMS szükséges.
- A BMS nem akkumulátortöltő: a töltéshez megfelelő 12,6V-os Li-ion/LiPo CC/CV töltőt kell használni.
- Ne használj 13V-os vagy annál magasabb töltőt 3S Li-ion pakkhoz: a túl magas töltőfeszültség a BMS lekapcsolását vagy a cellák károsodását okozhatja.
- A 10A érték nem minden körülmény között folyamatos terhelhetőség: tartós nagyáramú használathoz megfelelő cellák, vastag vezetékek, jó forrasztások és hőelvezetés szükséges.
- Ez a panel nem balanszírozó BMS: nem egyenlíti ki aktívan vagy passzívan a cellák feszültségét, szükség esetén külön balancer használata ajánlott.
- A bekötési sorrend kritikus: a B-, B1, B2, B+ cellapontokat a gyártói bekötési rajz szerint kell csatlakoztatni, hibás sorrend vagy fordított polaritás azonnali károsodást okozhat.
- A töltő és a fogyasztó jellemzően a P+/P- pontokra csatlakozik: a cellapontokra közvetlenül terhelést vagy töltőt kötni nem ajánlott.
- Rövidzárlat vagy túláram után a panel lekapcsolhat: a visszaállítás panelváltozattól függően a hiba megszüntetésével vagy a töltő csatlakoztatásával történhet.

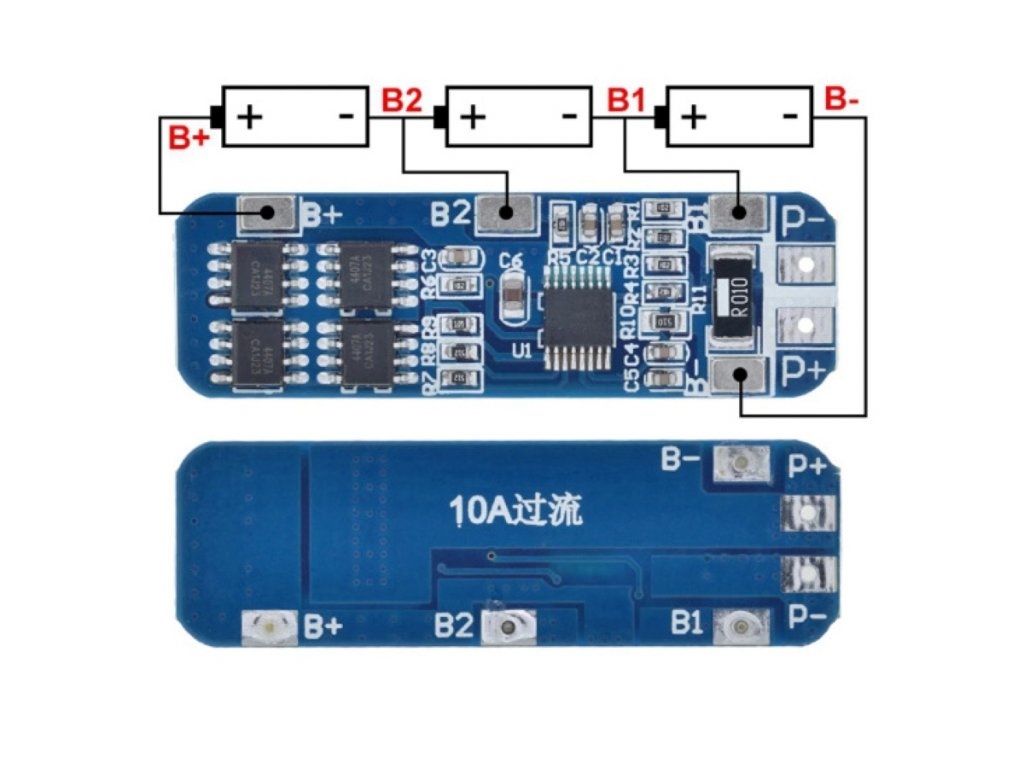

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B- | Első cella negatív pólusa (cellapont) |
| B1 | Az első és második cella közötti összekötési pont |
| B2 | A második és harmadik cella közötti összekötési pont |
| B+ | Harmadik cella pozitív pólusa (cellapont) |
| P- | Negatív töltő- és terhelési pont |
| P+ | Pozitív töltő- és terhelési pont |
❓ Gyakori kérdések (GYIK)
- Mi a különbség a BMS 3S 10A 12V és a BMS 3S 20A balanszos panel között?Ez a panel nem tartalmaz balanszírozó funkciót és kisebb az áramhatára (10A vs. 20A) – egyszerűbb védelemre szoruló kisebb 3S projektekhez elegendő.
- Mekkora a tényleges folyamatos üzemi áram ennél a BMS 3S 10A panelnél?Tartósan 6–8A ajánlott, a maximális 10–13A csak rövid pillanatnyi csúcsterhelésre vonatkozik.
- Kompatibilis-e ez a BMS 3S panel LiFePO4 cellákkal?Nem – ez a panel 4,2V töltési végfeszültségű Li-ion/LiPo cellákhoz készült. LiFePO4 pakkhoz más feszültséghatárú BMS szükséges.
