3S 20A Li-ion/LiPo BMS balansz védőpanel – 12,6V

A BMS 3S 20A 12,6V balansz védőpanel egy három sorba kötött Li-ion vagy LiPo akkumulátorcsomaghoz készült akkumulátorvédő elektronika. A modul túltöltés, mélykisülés, túláram és rövidzárlat ellen védi a cellákat, valamint balanszírozó funkcióval segíti a sorba kötött cellacsoportok feszültségének kiegyenlítését töltés közben. Tipikus felhasználási területei a 3S 18650 akkucsomagok, akkus szerszámok, LED világítások, kisebb motoros eszközök, robotikai és DIY elektronikai projektek.

Mire jó ez a BMS?

✅ 3S Li-ion vagy LiPo akkumulátorcsomag védelmére
A modul 3 darab sorba kötött lítium cellacsoporthoz használható. Egy 3S Li-ion / LiPo pakk névleges feszültsége általában 10,8–11,1 V, teljesen feltöltött állapotban pedig 12,6 V.

✅ Túltöltés, mélykisülés, túláram és rövidzárlat elleni védelemhez
A BMS figyeli a cellacsoportok feszültségét, és hiba esetén lekapcsolhatja a töltést vagy a terhelést. Ezzel segít megelőzni az akkumulátor károsodását és a veszélyes üzemállapotokat.

✅ Balanszírozott 3S akkucsomag építéséhez
A balansz funkció töltés közben segít csökkenteni a cellacsoportok közötti feszültségeltérést. Ez különösen fontos sorba kötött celláknál, ahol az eltérő cellafeszültség túltöltést vagy túlmerülést okozhat.

✅ Kompakt, nagyobb áramú 3S projektekhez
A 20 A-es kisütési terhelhetőség miatt alkalmas kisebb motorokhoz, akkus szerszámokhoz, világításhoz, hordozható tápegységekhez és egyéb közepes teljesítményű 12 V körüli lítium akkumulátoros rendszerekhez.

Főbb jellemzők

🔹 Típus: 3S Li-ion / LiPo BMS balansz védőpanel
🔹 Cellaszám: 3 sorba kötött cellacsoport, azaz 3S
🔹 Kompatibilis cellák: 3,6 V / 3,7 V névleges Li-ion és LiPo cellák, például 18650, 21700 vagy polimer lítium cellák
🔹 Névleges pakkfeszültség: 10,8–11,1 V
🔹 Teljesen feltöltött pakkfeszültség: 12,6 V
🔹 Ajánlott töltő: 12,6 V-os, 3S Li-ion / LiPo CC/CV akkumulátortöltő
🔹 Maximális folyamatos kisütőáram: legfeljebb 20 A, megfelelő cellák, vezetékek és hűtés mellett
🔹 Ajánlott maximális töltőáram: típustól függően jellemzően legfeljebb kb. 10 A
🔹 Túltöltés-védelem: kb. 4,25 V ± 0,05 V cellánként
🔹 Túltöltés-visszaállás: jellemzően kb. 4,1–4,2 V cellánként
🔹 Mélykisülés-védelem: jellemzően kb. 2,5 V ± 0,2 V cellánként
🔹 Mélykisülés-visszaállás: jellemzően kb. 3,2 V ± 0,1 V cellánként
🔹 Túláram-védelem: típustól függően jellemzően kb. 40 A körül aktiválódik
🔹 Rövidzárlat-védelem: igen, de a rövidzárlatot tilos szándékosan tesztelni vagy üzemszerűen előidézni
🔹 Balanszírozás: igen, passzív cellakiegyenlítés töltés közben
🔹 Méret: kb. 59 mm × 20 mm × 3,4 mm

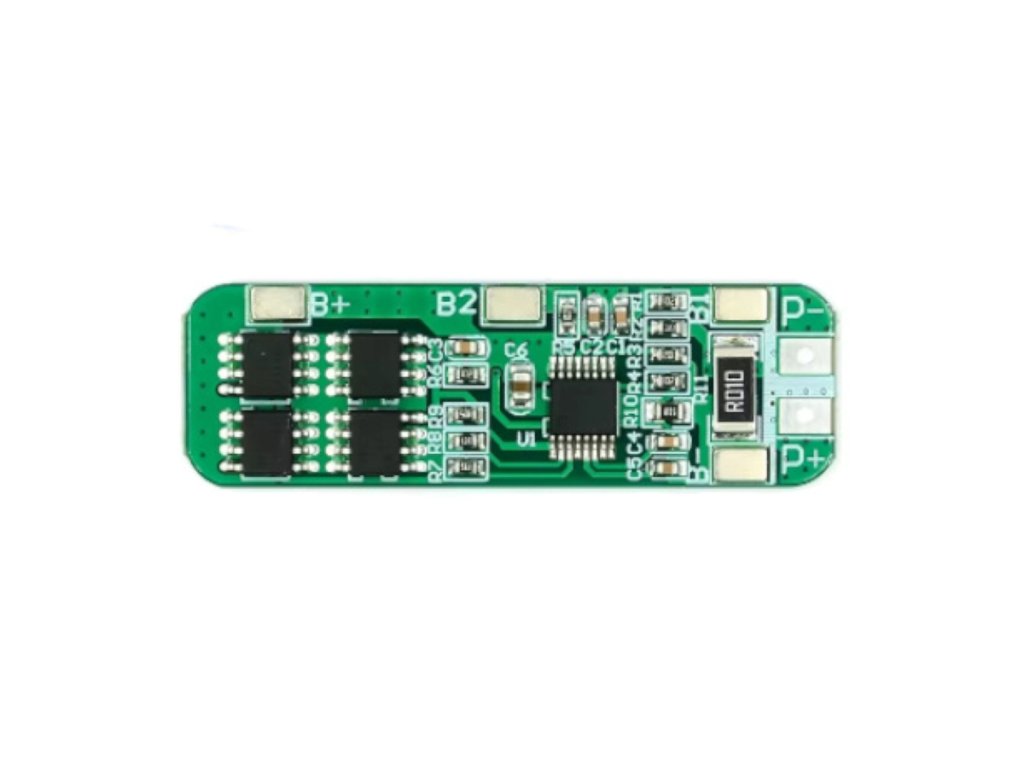

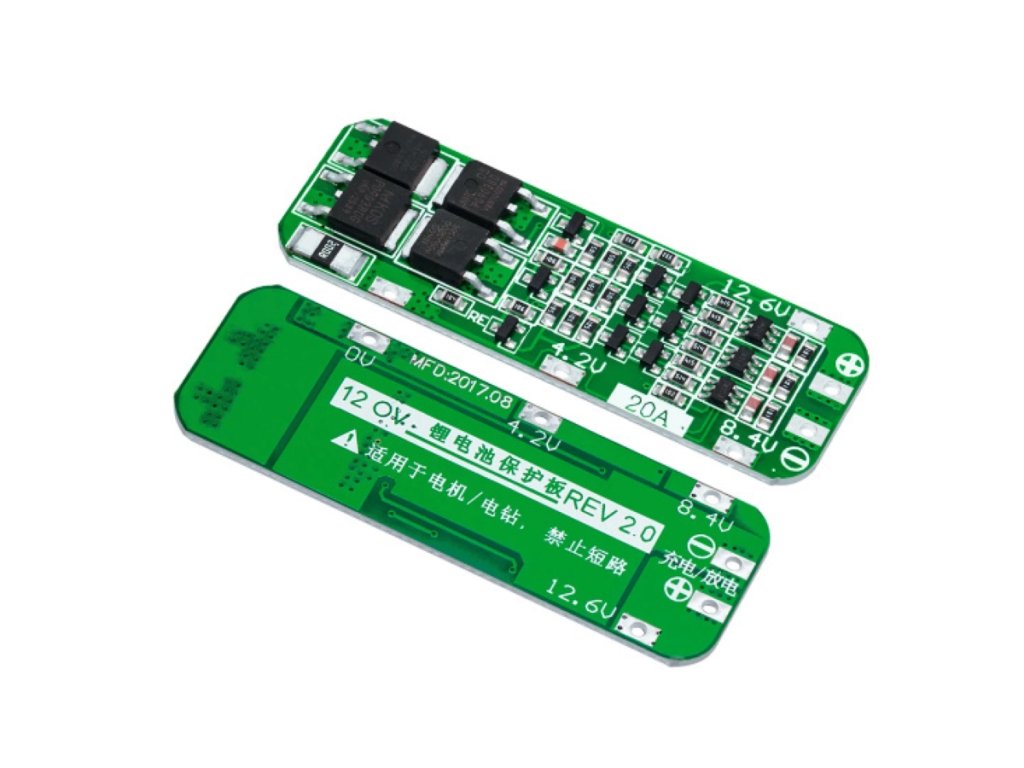

🔹 Bekötési pontok: 0 V / B-, 4,2 V / B1, 8,4 V / B2, 12,6 V / B+, valamint P+ és P- a töltéshez és terheléshez, panelkiviteltől függően

Előnyei

✔️ 3S Li-ion / LiPo akkumulátorcsomagok védelméhez használható
✔️ Túltöltés, mélykisülés, túláram és rövidzárlat elleni védelem
✔️ Balansz funkcióval segíti a cellacsoportok feszültségének kiegyenlítését
✔️ Akár 20 A kisütési áram megfelelő beépítés mellett
✔️ Kompakt, lapos kivitel, könnyen beépíthető akkucsomagokba és DIY projektekbe
✔️ Közös töltő- és terhelési csatlakozási pontokkal egyszerűen alkalmazható

Felhasználási területek

🔋 3S 18650 vagy 21700 akkucsomagok építése
🛠️ Akkus szerszámok, kisebb motoros eszközök, modellépítés
💡 LED világítás, hordozható energiaforrások, DIY tápegységek
🎛️ Robotikai, elektronikai és fejlesztői projektek
🏠 Backup tápok, okosotthonos és hordozható akkumulátoros rendszerek

Fontos tudnivalók

⚠️ Csak 3S Li-ion vagy LiPo akkumulátorhoz használható: 1S, 2S, 4S vagy más cellaszámú pakkhoz nem alkalmas.
⚠️ Nem LiFePO4 akkumulátorhoz való: LiFePO4 cellákhoz más feszültséghatárokkal rendelkező, külön LiFePO4 BMS szükséges.
⚠️ A BMS nem akkumulátortöltő: a töltéshez 12,6 V-os, 3S Li-ion / LiPo CC/CV töltőt kell használni.
⚠️ A 20 A csak megfelelő körülmények között értendő: nagyáramú használathoz jó minőségű, nagy terhelhetőségű cellák, megfelelő keresztmetszetű vezetékek, stabil forrasztások és megfelelő hűtés szükséges.

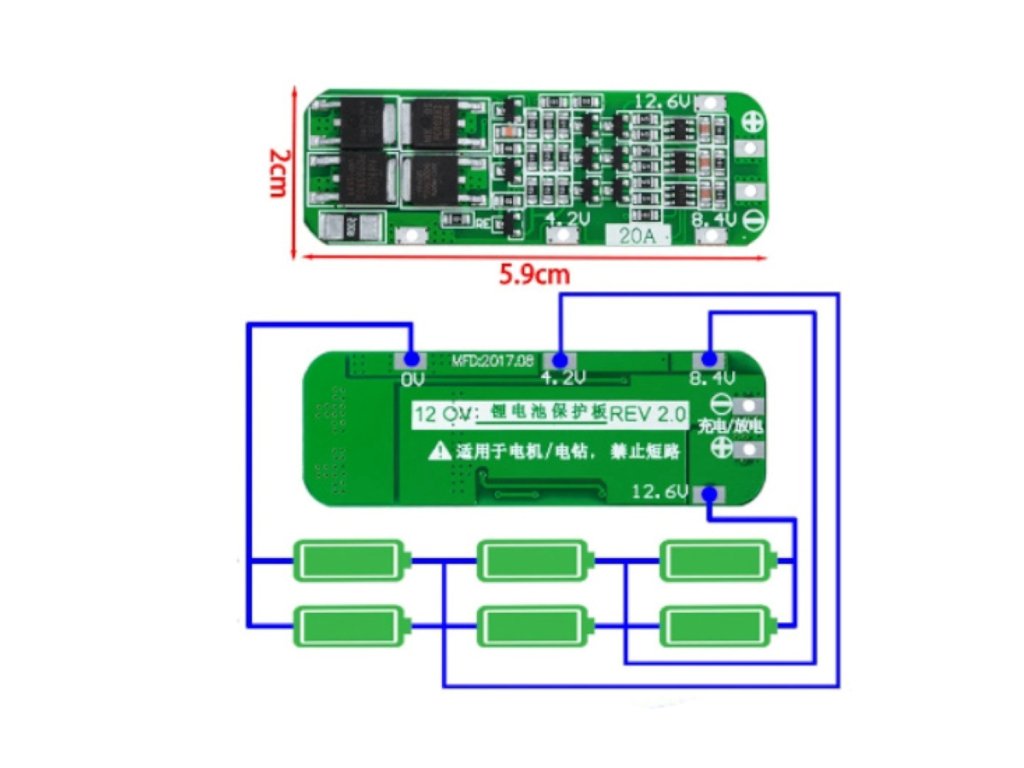

⚠️ A bekötési sorrend kritikus: a cellapontokat a 0 V → 4,2 V → 8,4 V → 12,6 V sorrendnek megfelelően kell csatlakoztatni. Hibás sorrend vagy fordított polaritás a BMS és az akkumulátor azonnali károsodását okozhatja.
⚠️ Csak azonos típusú és hasonló állapotú cellákkal ajánlott: ne keverj új és régi, eltérő kapacitású vagy eltérő belső ellenállású cellákat egy pakkban.
⚠️ A balanszírozás kis áramú kiegyenlítés: nem javítja meg a hibás, elöregedett vagy erősen eltérő cellákat.
⚠️ Motoros vagy induktív terhelésnél különösen ügyelj a méretezésre: indulási áramlökésnél a BMS túláramvédelme lekapcsolhat.
