PCF8574 I2C GPIO bővítő modul (8 bit I/O expander) - mikrokontrollerekhez
- IC típus: PCF8574
- Interfész: I2C
- I/O portok: 8 digitális
- Bővíthetőség: Max. 8 modul (64 I/O)
PCF8574 I2C GPIO bővítő modul (8 bit I/O expander) - mikrokontrollerekhez

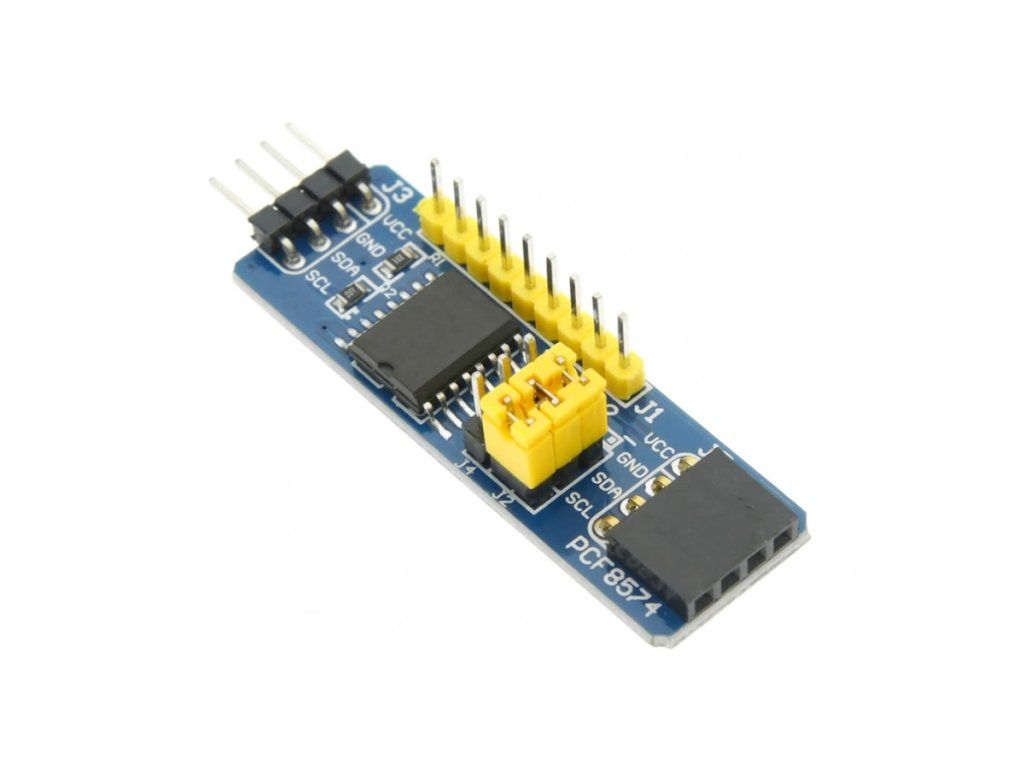

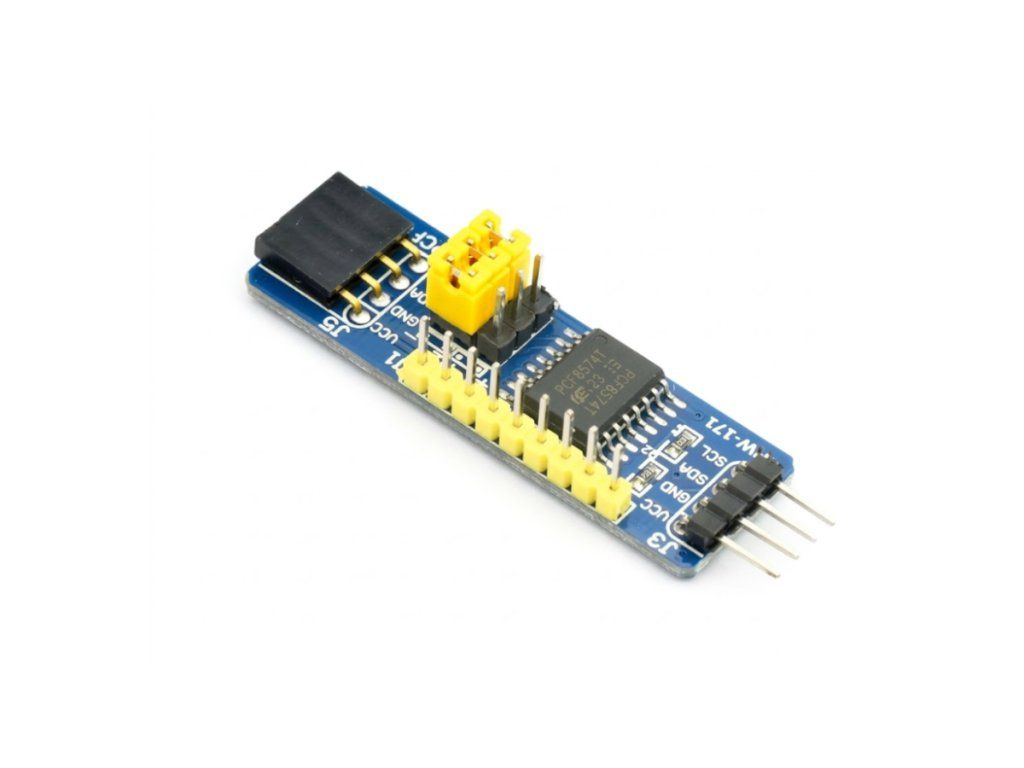

A PCF8574 I2C GPIO bővítő modul PCF8574 I/O expander chipet tartalmaz, 8 digitális be-/kimenettel, I2C buszon (SDA/SCL), max. 8 modul láncolhatóan (64 I/O összesen), 3,3–5V DC tápfeszültséggel. Arduino, ESP32, ESP8266 rendszerek GPIO-hiány esetén ideális megoldás.
💡 Miért érdemes ezt a modult választani?
- ➕ Több GPIO 8 extra digitális I/O egyetlen modulon.
- 🔗 I2C kommunikáció Csak 2 vezetéket használ (SDA, SCL).
- 📈 Bővíthetőség Akár 8 modul láncolható (max. 64 I/O).
- ⚙️ Egyszerű használat Könyvtár támogatás Arduino/ESP platformokon.
📊 Műszaki adatok
| IC típus | PCF8574 |
|---|---|
| Interfész | I2C |
| I/O portok | 8 digitális |
| Bővíthetőség | Max. 8 modul (64 I/O) |
| Kommunikáció | SDA / SCL |
| Csatlakozás | Pin header vagy csatlakozó |
🔍 A legfontosabb paraméterek
- 8 bitGPIO
- I2CBusz
- 64 maxBővítés
- 2 vezetékKapcsolat
💡 Mire használható a PCF8574 modul?
- GPIO bővítés Ha elfogynak a mikrokontroller lábai.
- LED vezérlés Több LED vagy relé kezelése.
- Gombok / bemenetek Kapcsolók és érzékelők olvasása.
- IoT projektek ESP32 / Arduino rendszerek bővítése.
🛡️ Előnyök és funkciók
- Több GPIO port egyetlen modulon: 8 extra digitális I/O érhető el, ami akkor hasznos, ha elfogynak a mikrokontroller lábai.
- Egyszerű I2C kommunikáció: A modul mindössze két vezetéket (SDA, SCL) igényel a mikrokontrollerrel való kapcsolathoz.
- Láncolható bővítés: Akár 8 modul köthető egy I2C buszra, így összesen 64 I/O port érhető el.
- Könnyű integráció: Arduino és ESP platformokon elérhető könyvtárak egyszerűsítik a modul használatát.
⚠️ Mire kell figyelni a használat során?
- I2C cím beállítása: Több modul egyidejű használatához az egyes modulokon egyedi cím beállítása szükséges.
- Csak digitális jelek: A portok digitális be- és kimenetek, analóg jelek fogadására nem alkalmasak.
- Fel- vagy lehúzó ellenállás: Egyes bekötési esetekben fel- vagy lehúzó ellenállás alkalmazása szükséges lehet.
- Szoftveres könyvtár szükséges: A modul használatához Arduino vagy ESP könyvtár használata ajánlott.

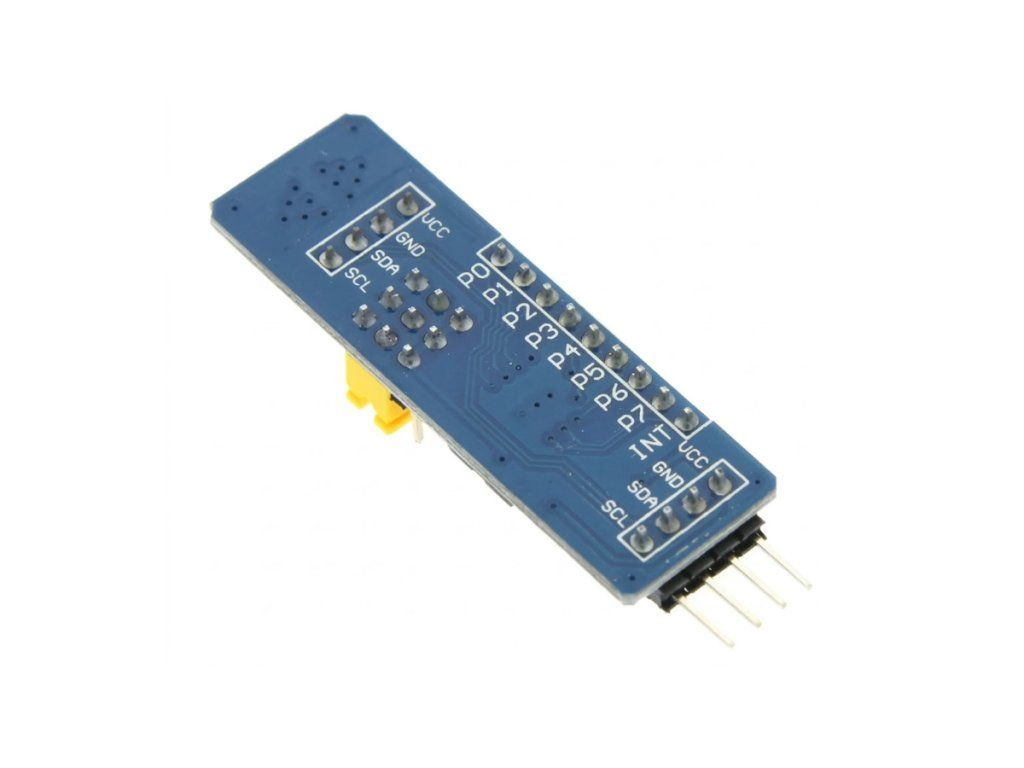

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| SDA | I2C adatvonal, a mikrokontroller SDA lábához csatlakoztatandó |
| SCL | I2C órajel vonal, a mikrokontroller SCL lábához csatlakoztatandó |
| Csatlakozó | Pin header vagy csatlakozó a modul beillesztéséhez |
❓ Gyakori kérdések (GYIK)
- Hány GPIO portot biztosít a PCF8574 I2C bővítő modul?A modul 8 digitális I/O portot biztosít, amelyek mindegyike önállóan konfigurálható bemenetként vagy kimenetként az I2C buszon keresztül.
- Hány PCF8574 modul köthető egyetlen I2C buszra?Maximálisan 8 PCF8574 modul fűzhető fel egyetlen I2C buszra különböző cím-konfigurációkkal, így összesen 64 extra digitális I/O port érhető el.
- Milyen könyvtárral programozható a PCF8574 modul Arduino-ból?Az Arduino PCF8574 könyvtár egyszerű használatot biztosít – az I2C cím és portok konfigurálásához a könyvtár dokumentációja ajánlott.
