Arduino Nano V3.0 Shield bővítő panel – GPIO kivezetéssel

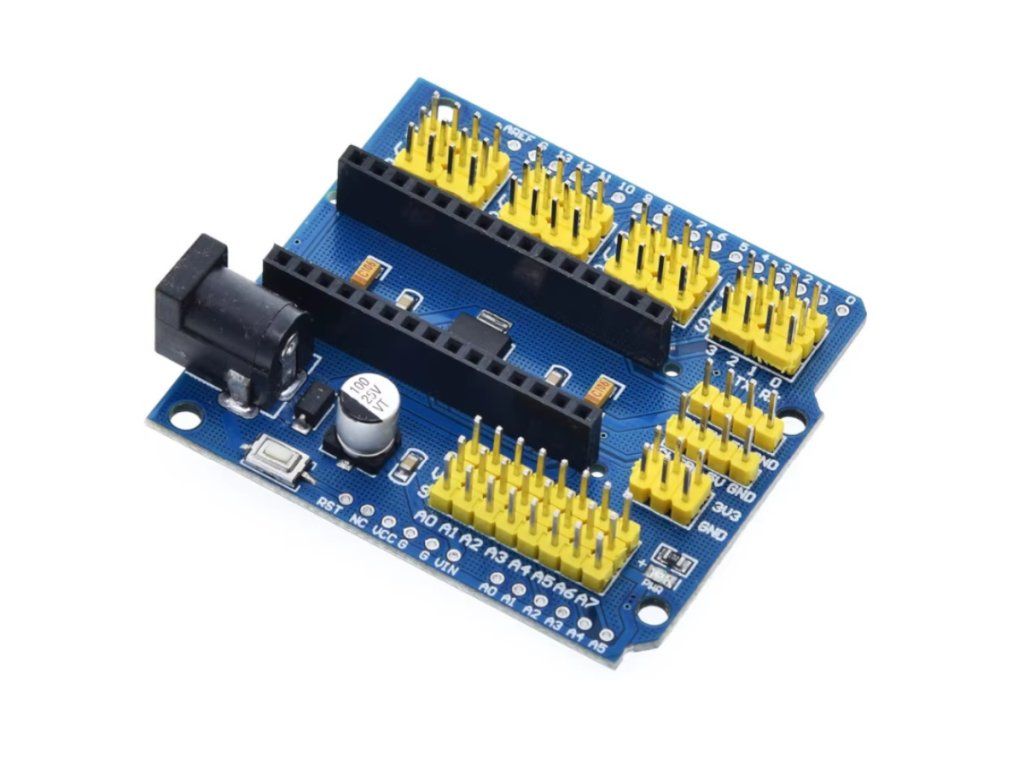

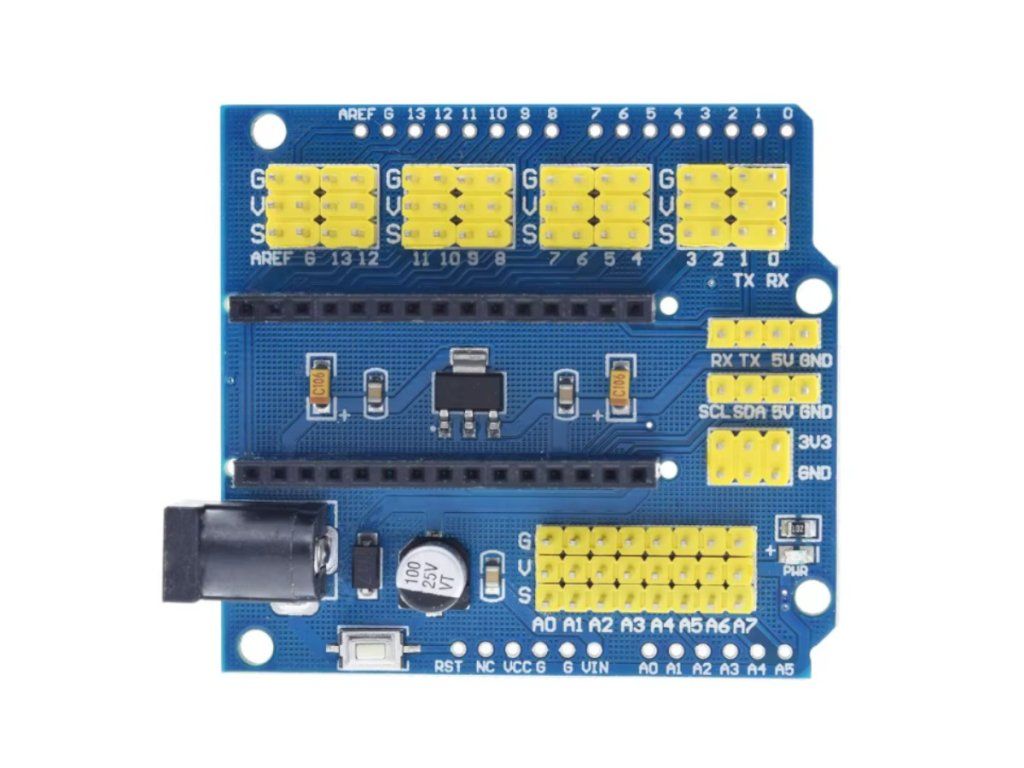

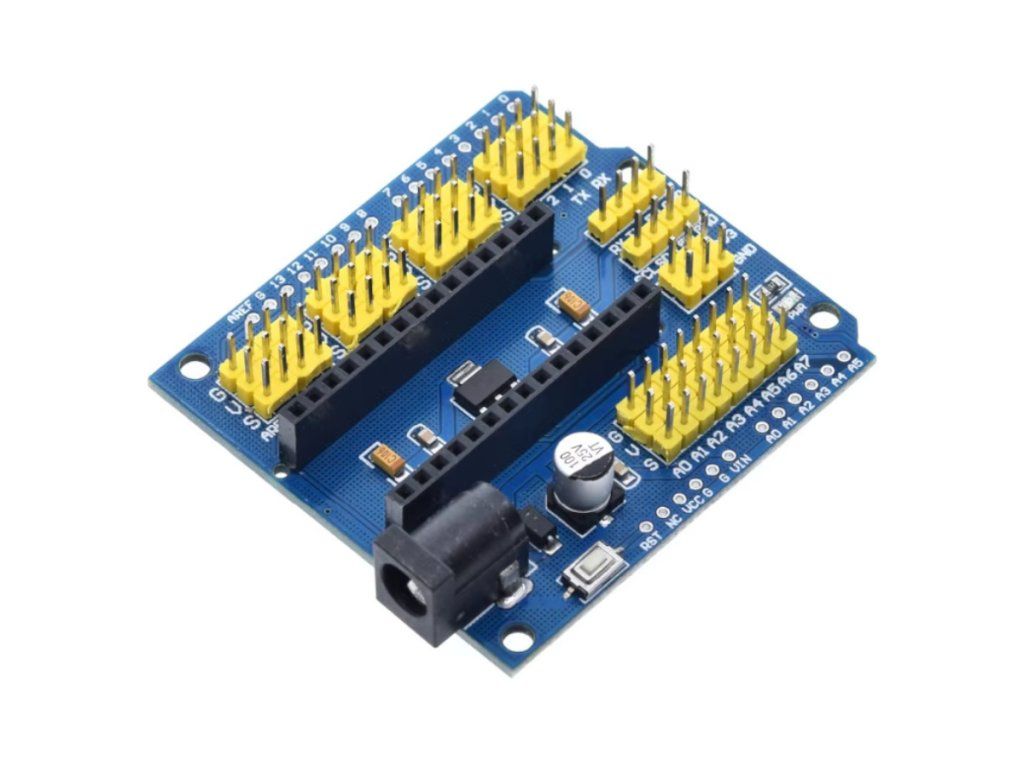

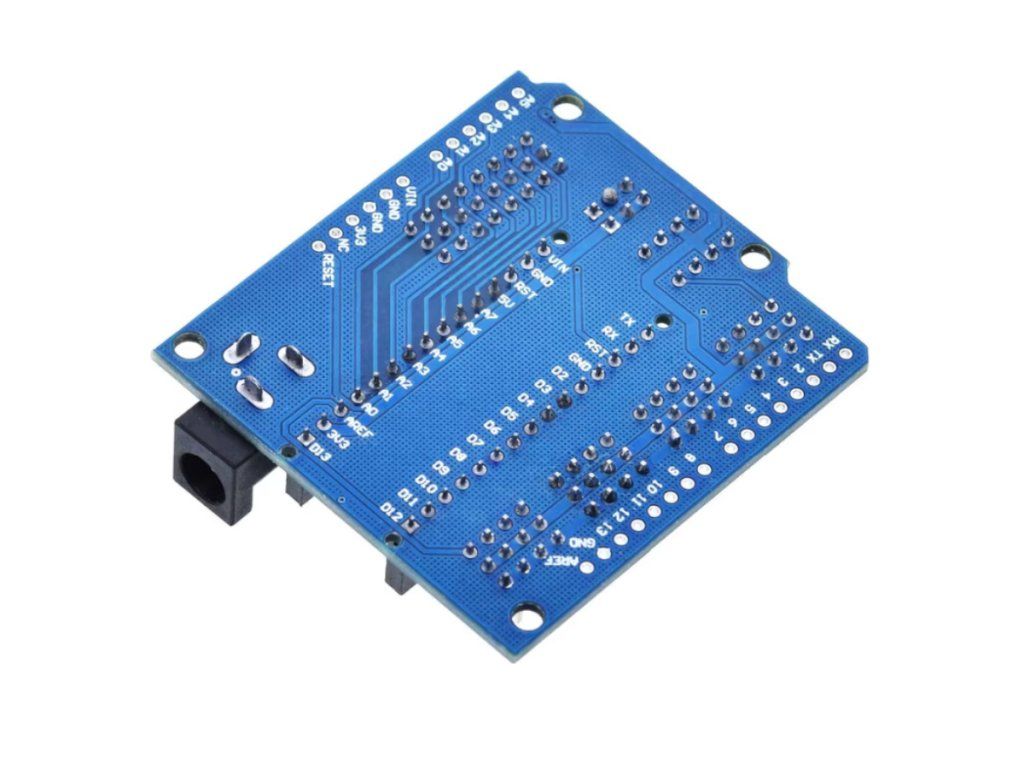

Az Arduino Nano V3.0 Shield egy multi-purpose bővítő panel, amely az Arduino Nano összes GPIO pinjét rendezetten, IO Split elosztással vezeti ki, dedikált I2C csatlakozóval és DC Jack külső tápbemenettel. Szenzorok, motorok és modulok egyszerű, forrasztásmentes csatlakoztatásához ideális.
💡 Miért érdemes ezt a bővítő panelt választani?
- 🔌 Rendezett csatlakozás Minden IO pin külön kivezetve (jel + táp + GND).
- 🧩 Szenzorbarát kialakítás Egyszerű plug & play csatlakoztatás modulokhoz.
- 📡 I2C interfész Külön dedikált csatlakozó I2C eszközökhöz.
- ⚡ Külső táp támogatás DC csatlakozó nagyobb áramigényű eszközökhöz.
📊 Műszaki adatok
| Termék típusa | Bővítő panel (Shield) |
|---|---|
| Kompatibilitás | Arduino Nano |
| IO elosztás | IO Split - minden pin jel, táp és GND kivezetéssel |
| Interfész | Dedikált I2C csatlakozó |
| Tápellátás | DC Jack külső tápbemenet |
| USB táp korlát | kb. 50 mA (Arduino Nano esetén) |
| Mikrokontroller | Nem tartalmaz, önálló bővítő panel |
🔍 A legfontosabb paraméterek
- NanoKompatibilitás
- IO SplitElosztás
- I2CInterfész
- DC JackTáp
💡 Mire használható?
- Prototípus fejlesztésGyors és átlátható bekötések elkészítéséhez.
- Szenzor rendszerekTöbb szenzor egyszerű, rendezett kezeléséhez.
- RobotikaMotorok és szervók csatlakoztatásához.
- DIY projektekA kábelezés egyszerűsítéséhez.
🛡️ Előnyök és funkciók
- Rendezett IO kivezetés: Minden pin jel, táp és GND vonala külön elérhető, ami átlátható és gyors bekötést tesz lehetővé.
- Plug & play szenzorcsatlakoztatás: A modulok egyszerűen, forrasztás nélkül csatlakoztathatók a panelra.
- Dedikált I2C csatlakozó: Külön kivezetés könnyíti meg az I2C eszközök bekötését.
- Külső tápbemenet nagyobb terheléshez: A DC Jack csatlakozó lehetővé teszi nagyobb áramigényű eszközök, például szervómotorok, biztonságos táplálását.
⚠️ Mire kell figyelni a használat során?
- Külső táp ajánlott: Nagy áramfelvételű eszközöknél, például szervó motoroknál, célszerű külön tápellátást használni.
- Kompatibilitás: A panel Arduino Nano modellekkel használható.
- USB táp korlát: Az Arduino USB csatlakozója korlátozott áramot biztosít, körülbelül 50 mA-t Nano esetén.
- Nem tartalmaz mikrokontrollert: A termék önálló bővítő panel, az Arduino Nano külön szükséges hozzá.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| GPIO pin - jel | Az Arduino Nano jelvonalának kivezetése az adott pinen |
| GPIO pin - táp | Tápfeszültség vonal a csatlakoztatott modul számára |
| GPIO pin - GND | Közös földvonal a csatlakoztatott modul számára |
| I2C csatlakozó | Dedikált csatlakozási pont I2C eszközök bekötéséhez |
| DC Jack | Külső tápbemenet nagyobb áramigényű eszközök táplálásához |
❓ Gyakori kérdések (GYIK)
- Kompatibilis-e ez a shield az összes Arduino Nano verziójával?A shield Arduino Nano mikrokontroller modellekkel kompatibilis, más Arduino típussal (pl. UNO, Mega) nem használható.
- Mi az I2C dedikált csatlakozó előnye ezen a Nano shieden?A külön I2C csatlakozó megkönnyíti az I2C eszközök (pl. kijelzők, szenzormodulok) bekötését anélkül, hogy a pineket kézzel kellene azonosítani.
- Miért fontos a DC Jack külső tápcsatlakozó ezen a shieden?Az Arduino USB portja korlátozott áramot biztosít (kb. 50 mA Nano esetén), a DC Jack lehetővé teszi nagyobb áramigényű eszközök (pl. szervómotorok) biztonságos táplálását.
