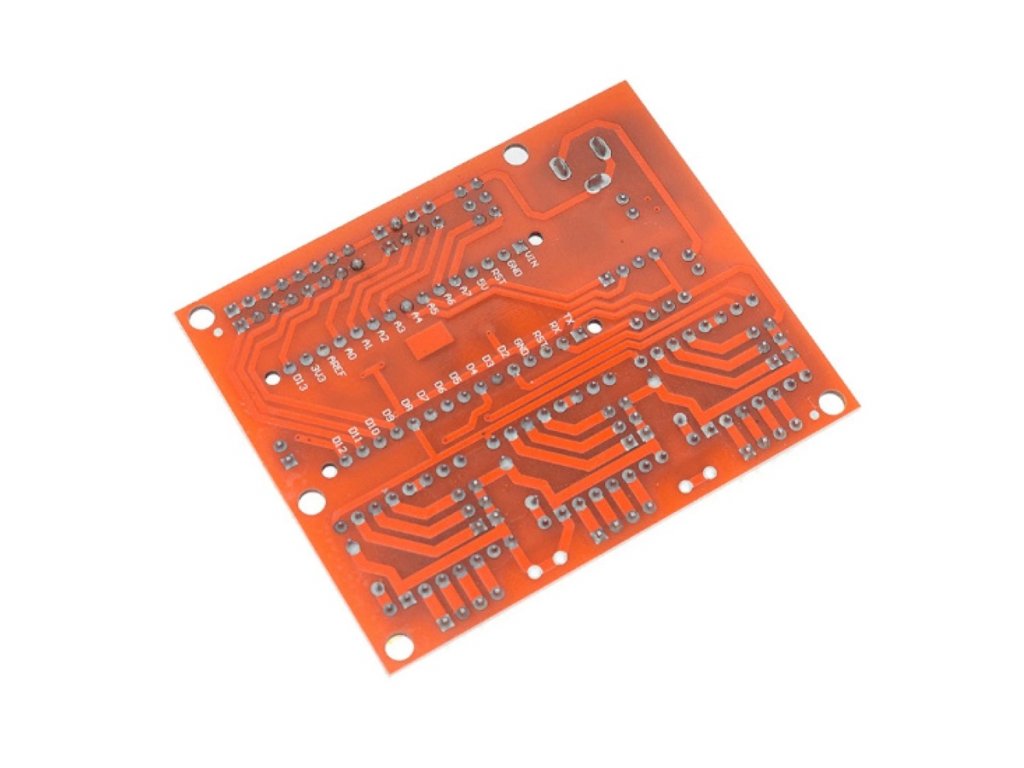

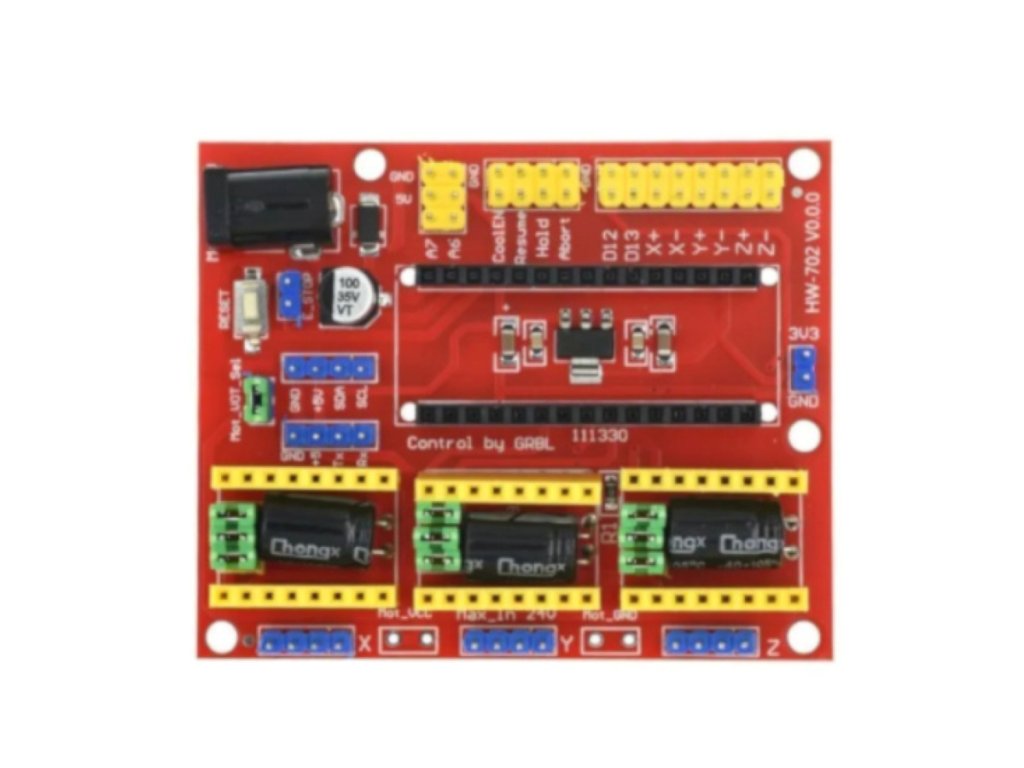

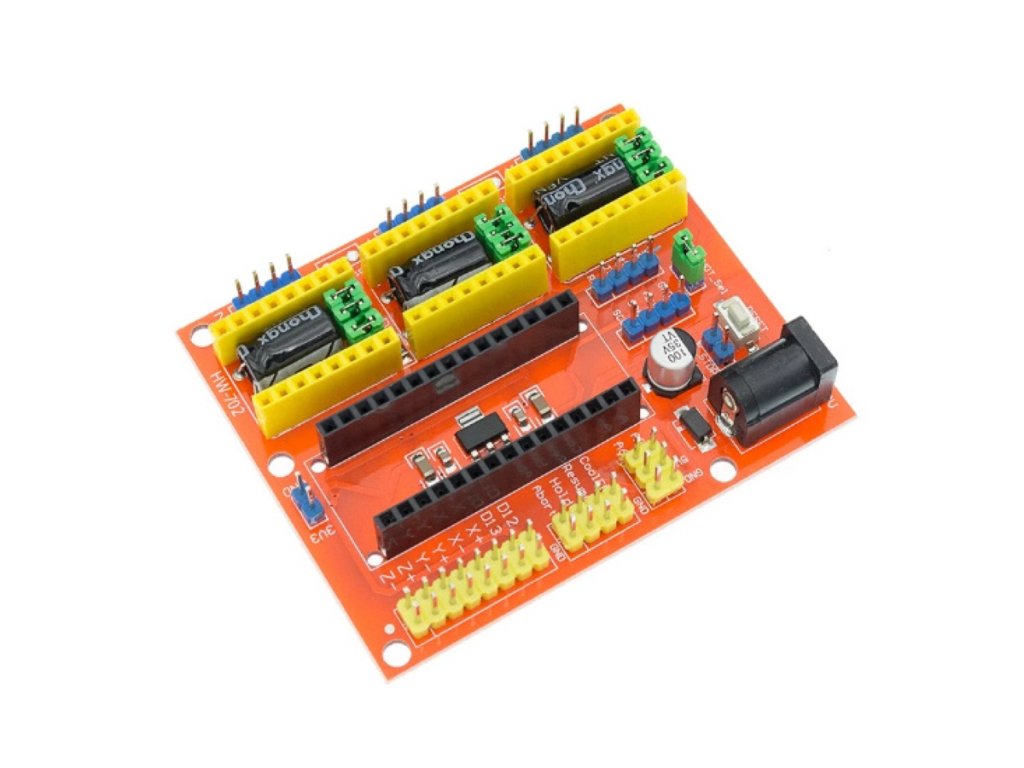

CNC Shield V4 modul – Maró / 3D Nyomtató / Gravírozó gép Arduino Nano bővítőkártya
- Típus: CNC Shield V4
- 3 tengelyes léptető motor meghajtó (X / Y / Z)
- Beneti feszültség: 7.5V-12V DC
CNC Shield V4 modul – Maró / 3D Nyomtató / Gravírozó gép Arduino Nano bővítőkártya
A CNC Shield V4 egy kompakt, GRBL-kompatibilis bővítőkártya Arduino Nano-hoz, 3 tengelyes (X, Y, Z) kétfázisú léptetőmotor vezérléssel (max. 2A), 7,5–12V DC tápfeszültséggel. Asztali CNC, gravírozó és 3D nyomtató fejlesztéséhez ideális, G-code kompatibilis.
💡 Miért érdemes ezt a modult választani?
- ⚙️ 3 tengelyes mozgatás egy panelen X, Y, Z irányú vezérlés léptetőmotor meghajtókkal egyetlen kis méretű panelen.
- 🔌 Arduino Nano kompatibilitás Az Arduino Nano mikrovezérlő közvetlenül fogadja, így rövid idő alatt komplett CNC-vezérlő állítható össze.
- 💻 GRBL / G-code vezérlés GRBL firmware-t futtató, nyílt forráskódú rendszerekkel kompatibilis, USB-n keresztül PC-ről irányítható.
- 🧩 Kompakt, egyszerű beépíthetőség Nano-val komplett vezérlő egy panelen, 3 teljesen független tengellyel.
📊 Műszaki adatok
| Típus | CNC Shield V4 |
|---|---|
| Tengelyek | 3 (X, Y, Z) |
| Támogatott motor | Kétfázisú, négyvezetékes léptetőmotor, max. 2A |
| Bemeneti feszültség | 7,5–12V DC |
| Kompatibilitás | Arduino Nano (közvetlenül rádugható) |
| Vezérlő firmware | GRBL kompatibilis |
🔍 A legfontosabb paraméterek
- 3Tengelyek száma
- 2AMax. motoráram
- 7,5–12V DCTápfeszültség
- GRBLVezérlő firmware
💡 Mire használható?
- CNC gép, gravírozó és 3D nyomtató fejlesztés Kis gravírozó, asztali maró vagy 3D nyomtató fejlesztéséhez.
- DIY robotika és automatizálás DIY robotkar, mechanikus színpad vagy automata szerkezet vezérléséhez.
- Oktatás és prototípus-építés Oktatási demonstráció, prototípus-építés, laborautomatizálás, mérnöki oktatás hobbi vagy félprofi műhelyekben.
- Otthoni gyártás és CNC gyakorlás Otthoni gyártás, alkatrészgyártás, CNC gyakorláshoz.
🛡️ Előnyök és funkciók
- Kompakt, egyszerű beépíthetőség: Nano-val komplett vezérlő állítható össze egyetlen panelen.
- Nyílt, szabványos vezérlés: Univerzális G-code / GRBL szoftverekhez illeszthető.
- 3 teljesen független tengely: Kis CNC, gravírozó, 3D nyomtató vagy kis robot platformhoz.
- USB-s PC-s vezérlés: GRBL firmware-rel USB-n keresztül könnyen irányítható PC-ről.
⚠️ Mire kell figyelni a használat során?
- Csak Arduino Nano csatlakoztatható: Kizárólag Arduino Nano (és klónjai) dugható közvetlenül a shieldre.
- Túláram-védelem: 2A-nál nagyobb zárlat vagy túláram károsíthatja a dugaszolt léptetőmotor-meghajtót, mindig gondoskodj hűtésről.
- GRBL szoftver szükséges: A vezérléshez GRBL szoftver kell, amely USB-n keresztül PC-ről programozható, G-code kompatibilitással.
- Tápfeszültség betartása: Tartsd be a 7,5–12V DC bemeneti feszültséget, más táp vagy polaritáshiba tönkreteheti a panelt.
🔌 Használatba vétel
- Arduino Nano csatlakoztatása: Az Arduino Nano-t közvetlenül a CNC Shield V4 panelre kell csatlakoztatni.
- Léptetőmotor meghajtók behelyezése: A kétfázisú, négyvezetékes léptetőmotorokhoz szükséges meghajtók a panelra dugaszolhatók.
- Tápellátás csatlakoztatása: A 7,5–12V DC tápfeszültséget a megfelelő bemenetre kell kötni.
- GRBL feltöltése: USB kábelen keresztül a GRBL firmware feltölthető az Arduino Nano-ra, majd G-code kompatibilis szoftverrel irányítható.
❓ Gyakori kérdések (GYIK)
- Milyen Arduino típussal kompatibilis a CNC Shield V4?A CNC Shield V4 kizárólag Arduino Nano-val (és klónjaival) kompatibilis, amelyet közvetlenül a shieldre lehet dugni.
- Milyen firmware szükséges a CNC Shield V4 működéséhez?GRBL firmware szükséges, amely USB-n keresztül PC-ről tölthető fel az Arduino Nano-ra, G-code kompatibilis CNC szoftverekkel irányítható.
- Hány léptetőmotort lehet vezérelni a CNC Shield V4-gyel?Három független tengelyen (X, Y, Z) vezérelhetők kétfázisú, négyvezetékes léptetőmotorok, egyenként max. 2A terheléssel.
