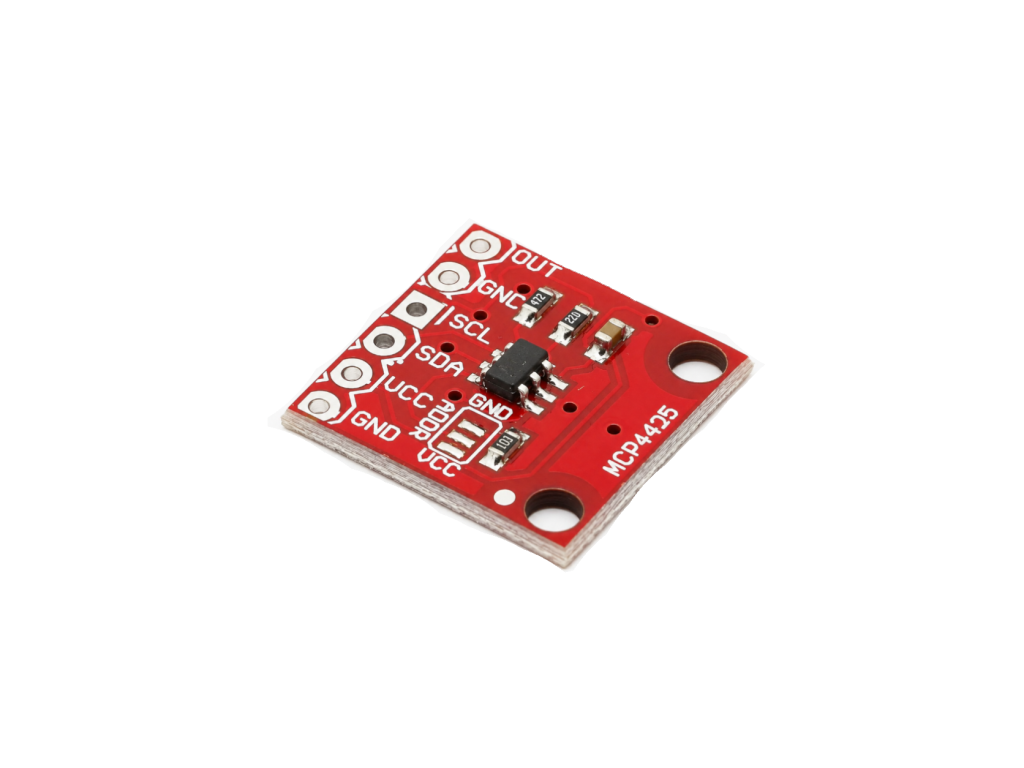

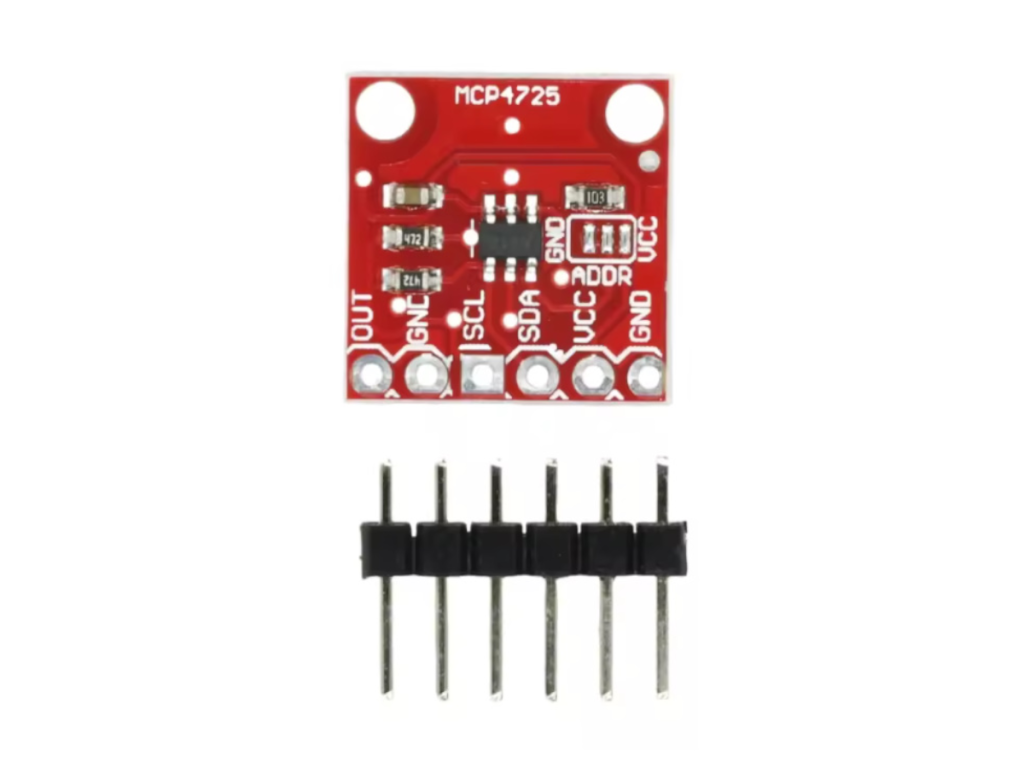

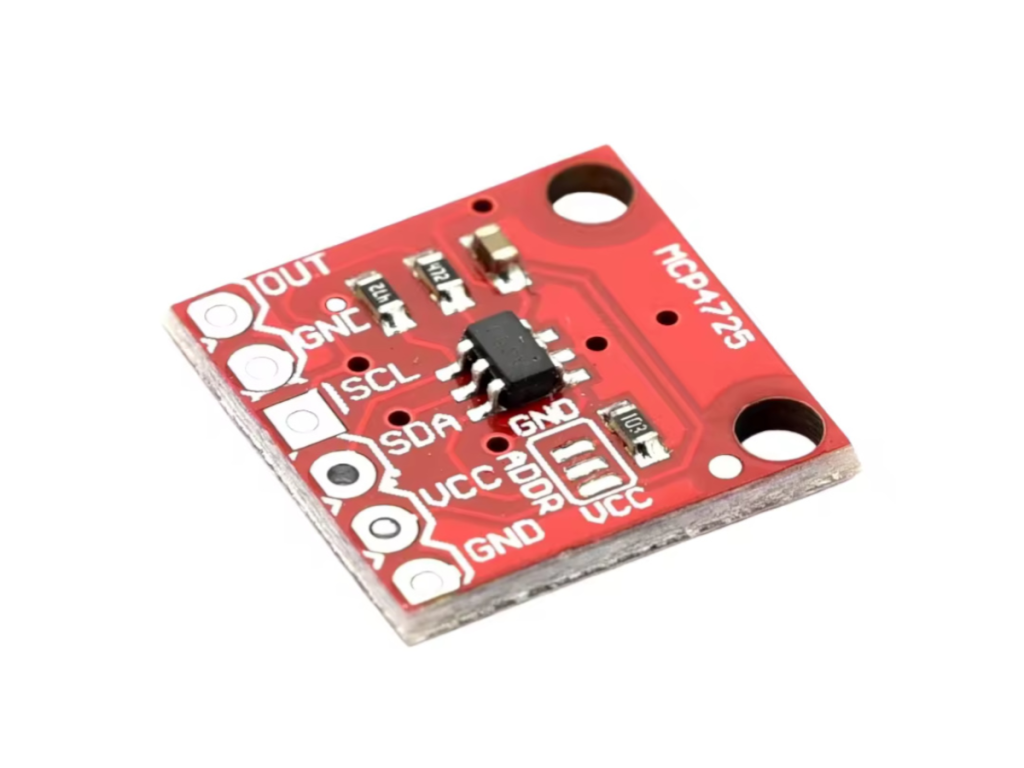

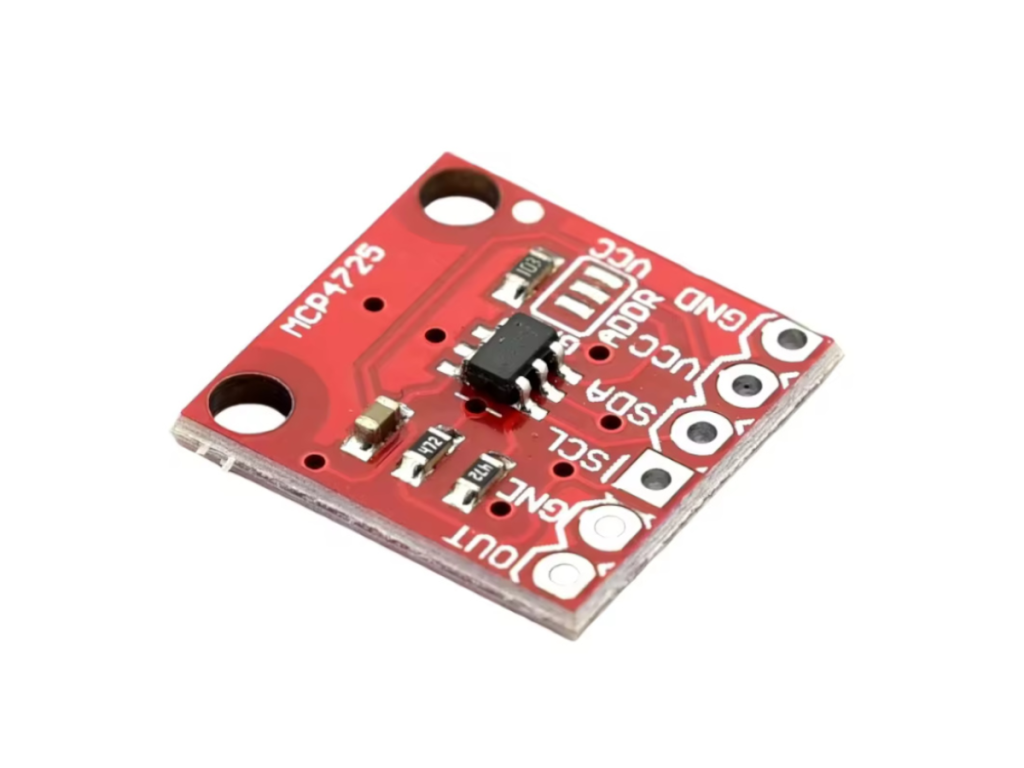

MCP4725 12-bit DAC breakout board / I2C digitális-analóg átalakító modul
- Vezérlő IC: MCP4725
- Felbontás: 12 bit
- Kommunikáció: I2C interfész
MCP4725 12 bites I2C DAC breakout board – digitális-analóg átalakító modul
Az MCP4725 DAC modul egy kompakt, nagy pontosságú digitális-analóg átalakító, amely lehetővé teszi, hogy mikrokontrollered valódi analóg feszültségjelet állítson elő digitális vezérlésből. Ez az I2C DAC modul ideális választás Arduino, ESP32, Raspberry Pi és más fejlesztőpanelek mellé, ha stabil, vezérelhető analóg kimenetre van szükséged.
A modul lelke az MCP4725 12 bites DAC chip, amely 4096 lépésben képes kimeneti feszültséget előállítani. Ennek köszönhetően kiválóan használható mikrokontroller analóg kimenet bővítésére, hangjel-generáláshoz, vezérlőfeszültség előállításához, tesztjelekhez, szenzorszimulációhoz vagy kreatív elektronikai projektekhez.
Az I2C fejlesztőpanel egyszerűen csatlakoztatható a legtöbb mikrokontrollerhez, mivel csak SDA, SCL, VCC és GND bekötést igényel. A kis méretű DAC breakout board könnyen beépíthető breadboardos prototípusokba, DIY áramkörökbe és végleges elektronikai megoldásokba is.
💡 Miért érdemes ezt az MCP4725 DAC modult választani?
- 🎚️ 12 bites DAC felbontás A 4096 lépéses kimeneti felbontás pontosabb analóg jel generálást tesz lehetővé, mint az egyszerű PWM alapú megoldások.
- 🔗 I2C kommunikáció Az I2C DAC modul egyszerűen vezérelhető Arduino, ESP32, STM32, Raspberry Pi és más mikrokontrolleres rendszerekkel.
- ⚡ 2,7V–5,5V tápfeszültség Széles feszültségtartományának köszönhetően 3,3V-os és 5V-os logikai rendszerekhez is jól illeszthető.
- 🧠 Beépített EEPROM memória Az MCP4725 képes eltárolni a beállításokat, így bekapcsolás után is visszaállítható az előre mentett kimeneti érték.
📊 Műszaki adatok
| Termék típusa | MCP4725 DAC modul / I2C digitális-analóg átalakító modul |
|---|---|
| Fő chip | MCP4725 |
| Felbontás | 12 bit |
| Kimenet típusa | Analóg feszültségkimenet |
| Kommunikációs interfész | I2C |
| Tápfeszültség | 2,7V–5,5V DC |
| Kompatibilitás | Arduino, ESP32, Raspberry Pi, STM32 és más mikrokontrolleres rendszerek |
| Memória | Beépített nem felejtő EEPROM memória |
| Felhasználás | Analóg jel generálás, hangjel előállítás, tesztjel, szenzorszimuláció, vezérlőfeszültség |
| Modul típusa | DAC breakout board / I2C fejlesztőpanel |
| Csatlakozók | VCC, GND, SDA, SCL, OUT |
🔍 Fő jellemzők
- 12 bitDAC felbontás
- I2CKommunikáció
- 2,7–5,5VTápfeszültség
- EEPROMBeépített memória
💡 Felhasználási területek
-
Arduino DAC modul projektek Arduino alapú áramkörökben analóg kimenet létrehozására használható, például vezérlőfeszültség vagy tesztjel előállításához.
-
ESP32 DAC modul bővítés ESP32 és más 3,3V-os rendszerek mellé kiváló kiegészítő, ha pontosabb vagy külön I2C vezérlésű analóg kimenetre van szükség.
-
Hang- és jelgenerálás Alkalmas egyszerű hangjelek, szinuszszerű hullámformák, vezérlőjelek és más alacsony frekvenciás analóg jelek előállítására.
-
Elektronikai tesztelés Használható szenzorok szimulálására, bemeneti feszültségek tesztelésére, illetve mikrokontroller analóg kimenet fejlesztésére.

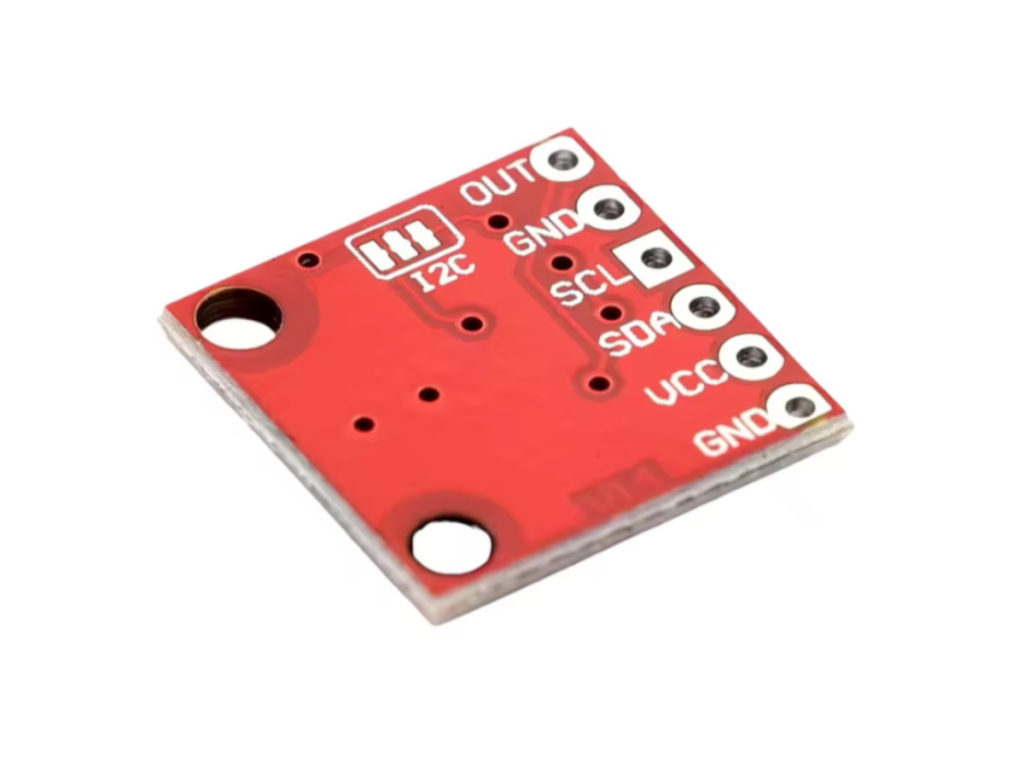

🛠️ Bekötés és működés
-
VCC: A modul tápfeszültség bemenete, amely 2,7V és 5,5V közötti egyenfeszültséggel működtethető.
-
GND: Közös földpont, amelyet a mikrokontroller GND pontjához kell csatlakoztatni.
-
SDA: Az I2C adatvonal, amelyen keresztül a mikrokontroller az MCP4725 DAC modul kimeneti értékét vezérli.
-
SCL: Az I2C órajel vonal, amely a kommunikáció időzítéséért felel.
-
OUT: Az analóg feszültségkimenet, amelyen a digitálisan beállított értéknek megfelelő analóg jel jelenik meg.
⚙️ Előnyök mikrokontrolleres használathoz
-
Pontosabb analóg kimenet: A 12 bites DAC sokkal finomabb kimeneti szabályozást biztosít, mint egy egyszerű PWM jel aluláteresztő szűrővel.
-
Egyszerű I2C vezérlés: Egyetlen I2C buszon több eszköz is használható, így a modul könnyen illeszthető összetettebb elektronikai rendszerekbe.
-
EEPROM beállításmentés: A nem felejtő memória segítségével a modul képes eltárolni a kívánt DAC értéket, ami bekapcsolás után is hasznos lehet.
-
Kompakt kialakítás: A kis méretű DAC breakout board ideális breadboardos prototípushoz, hordozható eszközökhöz és beépített elektronikákhoz.
⚠️ Használati tudnivalók
-
Nem nagyáramú kimenet: Az OUT kimenet vezérlőjelként használható, nagyobb terheléshez külön erősítő vagy meghajtó fokozat szükséges.
-
Tápfeszültség hatása: A kimeneti analóg feszültségtartomány a modul tápfeszültségétől függ, ezért a VCC értékét mindig a projekt igényeihez kell igazítani.
-
I2C cím ellenőrzése: Több I2C eszköz használata esetén ellenőrizni kell az eszközök címeit, hogy ne legyen címütközés a buszon.
-
Forrasztási ismeret szükséges lehet: A breakout board használatához tüskesor vagy vezeték forrasztása szükséges lehet a kiválasztott beépítési módtól függően.
❓ FAQ – MCP4725 12 bites I2C DAC modul
-
🎚️ Mire használható az MCP4725 DAC modul?Az MCP4725 DAC modul digitális jelből analóg feszültséget állít elő, ezért használható analóg jel generálásra, hangjel előállítására, szenzorszimulációra és mikrokontroller analóg kimenet bővítésére.
-
🔗 Milyen kommunikációt használ?A modul I2C kommunikációval működik, így SDA és SCL vonalon keresztül vezérelhető Arduino, ESP32, Raspberry Pi és más fejlesztőpanelek segítségével.
-
⚡ Milyen tápfeszültséggel működik?Az MCP4725 I2C DAC modul 2,7V és 5,5V közötti tápfeszültségről működtethető, ezért 3,3V-os és 5V-os rendszerekhez is alkalmas.
-
📈 Mit jelent a 12 bites DAC felbontás?A 12 bites DAC felbontás azt jelenti, hogy a kimeneti feszültség 4096 különböző lépésben állítható, így finomabb szabályozást biztosít az analóg kimeneten.
-
🧠 Van benne memória?Igen, az MCP4725 beépített EEPROM memóriával rendelkezik, amely lehetővé teszi bizonyos beállítások eltárolását áramtalanítás után is.
