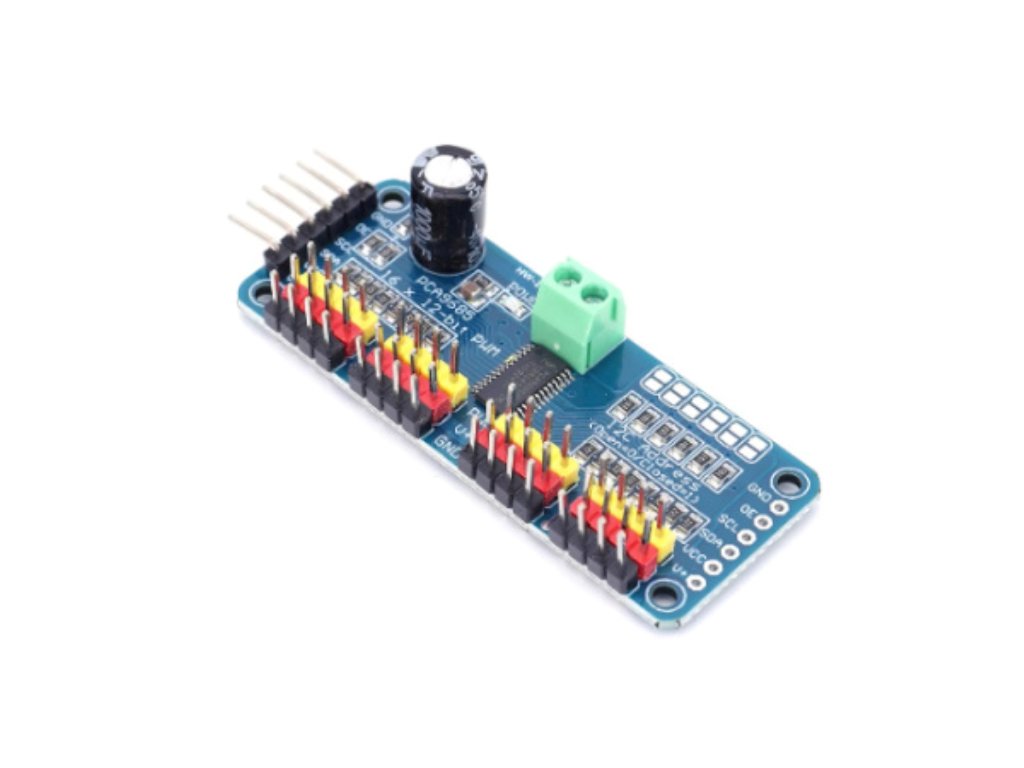

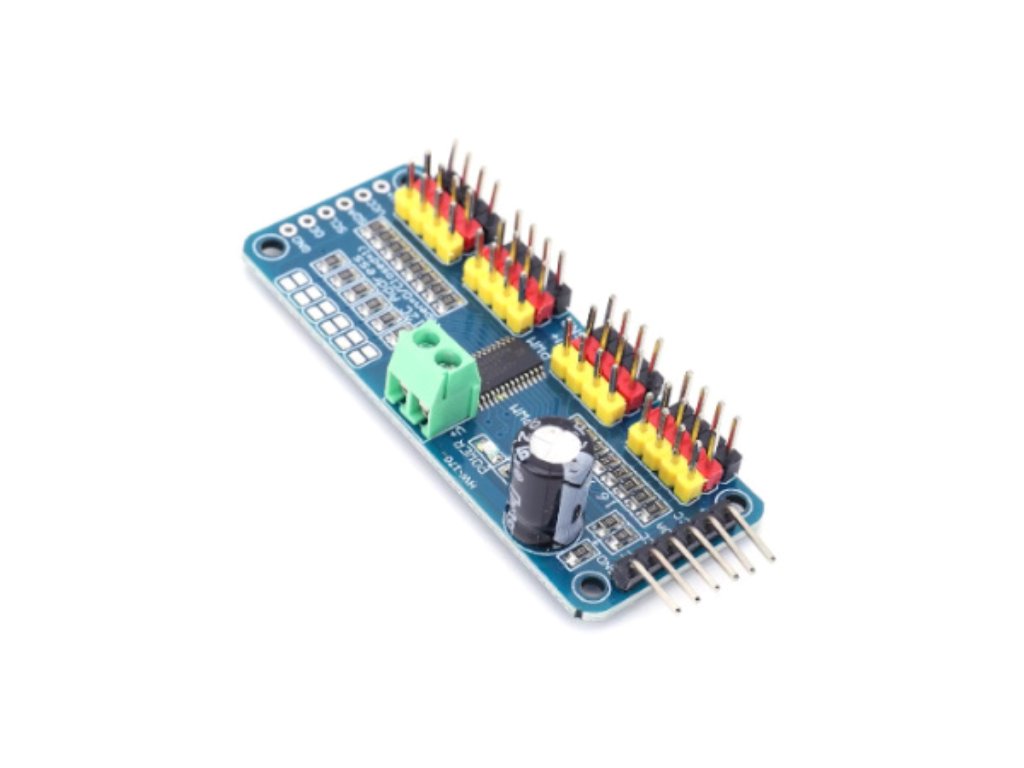

PCA9685 16 csatornás PWM szervó shield modul 12 bites
- Frekvenciatartomány: 40Hz - 1000Hz
- Csatornaszám: 16 csatorna
- Felbontás: 12 bit
- Feszültség: DC 5V-10V
- Méret: 60mm x 25mm
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
PCA9685 16 csatornás PWM szervó shield modul 12 bites – I2C interfész, 5–10V DC
A PCA9685 16 csatornás, 12 bites (4096 lépés/csatorna) PWM szervóvezérlő modul I2C interfészen, 5–10V DC tápfeszültséggel, 40–1000Hz frekvenciatartományban és 60×25 mm méretben rendelkezik. Robotkarokhoz, hexapodokhoz, servó animációkhoz és LED szabályzáshoz Arduino, ESP, Raspberry Pi rendszerekhez ideálisan illeszthető.
💡 Miért érdemes ezt a modult választani?
- 🎛️ Több csatorna egyidejű vezérlése Akár 16 db szervó, motor vagy LED egyidejű, pontos vezérlésére alkalmas, robotkarok, hexapodok és fényjátékok fejlesztéséhez.
- 🎚️ Nagy felbontású PWM A 12 bites (4096 lépés) felbontás sima, precíz szabályozást tesz lehetővé minden csatornán.
- 🔌 Egyszerű I2C csatlakoztatás Mindössze két vezetékkel (SDA/SCL) illeszthető Arduino, ESP vagy Raspberry Pi rendszerekhez, akár több modul egymás után fűzve.
- ⚡ Stabil, jittermentes jelek Pontos, stabil PWM jeleket biztosít nagyobb, több kimenetes projekteknél is.
📊 Műszaki adatok
| Termék típusa | 16 csatornás PWM vezérlő modul |
|---|---|
| Modell | PCA9685 |
| Csatornaszám | 16 |
| PWM felbontás | 12 bit (4096 lépés/csatorna) |
| Frekvenciatartomány | 40Hz–1000Hz |
| Tápfeszültség | DC 5–10V |
| Vezérlő interfész | I2C (SDA/SCL, több modul is címezhető) |
| Méret | 60 mm × 25 mm |
| Tápellátás kialakítása | Kettős, logika és szervó tápellátás külön választható |
| Láncolhatóság | Egy I2C buszon akár 992 kimenetig bővíthető |
| Kompatibilitás | Arduino, MicroPython, Raspberry Pi könyvtárak |
| Csatlakozás | Sorkapcsos bekötés |
🔍 A legfontosabb paraméterek
- 16 csatornaCsatornaszám
- 12 bitPWM felbontás
- 5–10V DCTápfeszültség
- 40–1000HzFrekvenciatartomány
💡 Mire használható?
- Robotika és mechanikai vezérlés Robotkarok, humanoid robotok és hexapodok szervóinak pontos, egyidejű vezérléséhez.
- LED- és fényvezérlés LED-sorok, RGB panelek és világítási effektek precíz szabályozásához.
- Prototípusok és modellezés Automatizálási prototípusok és modellezési projektek megvalósításához.
- Oktatás és kutatás Hangszervezérlés, motion control panelek, valamint oktatási és kutatási alkalmazások többcsatornás kimeneteihez.
🛡️ Előnyök és funkciók
- Bővíthetőség: Egy I2C buszon akár több modul is felfűzhető, összesen akár 992 kimenetig bővíthető.
- Minimális GPIO igény: A vezérléshez mindössze két vezeték (SDA/SCL) szükséges, gyors kommunikációval.
- Nagy terhelhetőség: Megfelelő áramkör-tervezéssel és külön tápellátással nagyobb terhelés is kiszolgálható.
- Stabil, pontos jelek: Jittermentes PWM jeleket biztosít nagyobb projekteknél is.
- Egyszerű integráció: Arduino, MicroPython és Raspberry Pi könyvtárakkal is elérhető.
- Kényelmes szerelés: Kompakt méret és sorkapcsos bekötés teszi egyszerűvé a beépítést.
⚠️ Mire kell figyelni a használat során?
- Külön szervó tápellátás: Sok szervó vagy LED használatakor külön, stabil 5–10V tápegységet érdemes biztosítani, ne csak a mikrokontrollerről tápláld.
- I2C címzés: Több PCA9685 modul egy buszon történő használatakor ügyelj a cím-konfiguráló jumperek helyes beállítására.
- Helyes szoftveres beállítás: A tápfeszültség és a beállított frekvencia befolyásolja a PWM jel pontosságát, ezért a szervók vagy LED-ek megfelelő beállítás nélkül pontatlanul működhetnek.
- Hűtés erős terhelésnél: A NYÁK jól átszellőzik, de nagyobb terhelésnél, főleg sok szervónál ajánlott az aktív hűtés.
- Felbontás és mozgástartomány: A 12 bites felbontás csak a PWM jel pontosságát adja, a tényleges mozgástartományt a szervók saját jellemzői határozzák meg.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| SDA | I2C adatvonal a mikrokontroller felé |
| SCL | I2C órajel vonal a mikrokontroller felé |
| Tápbemenet 5–10V DC | Szervó/LED oldali tápellátás biztosítása |
| Címállító jumperek | Több modul egyidejű használatakor egyedi I2C cím beállítása |
| Csatornák 0–15 | Szervók, motorok vagy LED-ek csatlakoztatása PWM vezérléshez |
🧩 Beépítési tippek
- Sorkapcsos bekötés: A tápellátás és a csatornák sorkapcson keresztül, szerszám nélkül egyszerűen csatlakoztathatók.
- Kompakt méret: A 60×25 mm-es méret szűk helyekre, shield kialakításban is jól illeszthető.
- Több modul tervezése: Bővítéskor érdemes előre kiosztani az egyedi I2C címeket a jumperek segítségével.
❓ Gyakori kérdések (GYIK)
- Hány szervót tud egyszerre vezérelni a PCA9685 modul?A modul 16 csatornával rendelkezik, amelyeken keresztül egyszerre 16 szervó vagy más PWM vezérelt eszköz vezérelhető egyetlen I2C buszon.
- Milyen tápellátást igényel a PCA9685 modul több szervó esetén?Nagyobb terhelésnél (több szervó, LED) a szervó oldalra külön, stabil 5–10V tápegységet érdemes bekötni, hogy a mikrokontroller ne terhelje túl az áramforrást.
- Láncolható-e több PCA9685 modul egyetlen I2C buszon?Igen, akár több PCA9685 modul is felfűzhető egyetlen I2C buszon – a modulok I2C cím-konfiguráló jumperekkel különböző buscímekre állíthatók.
