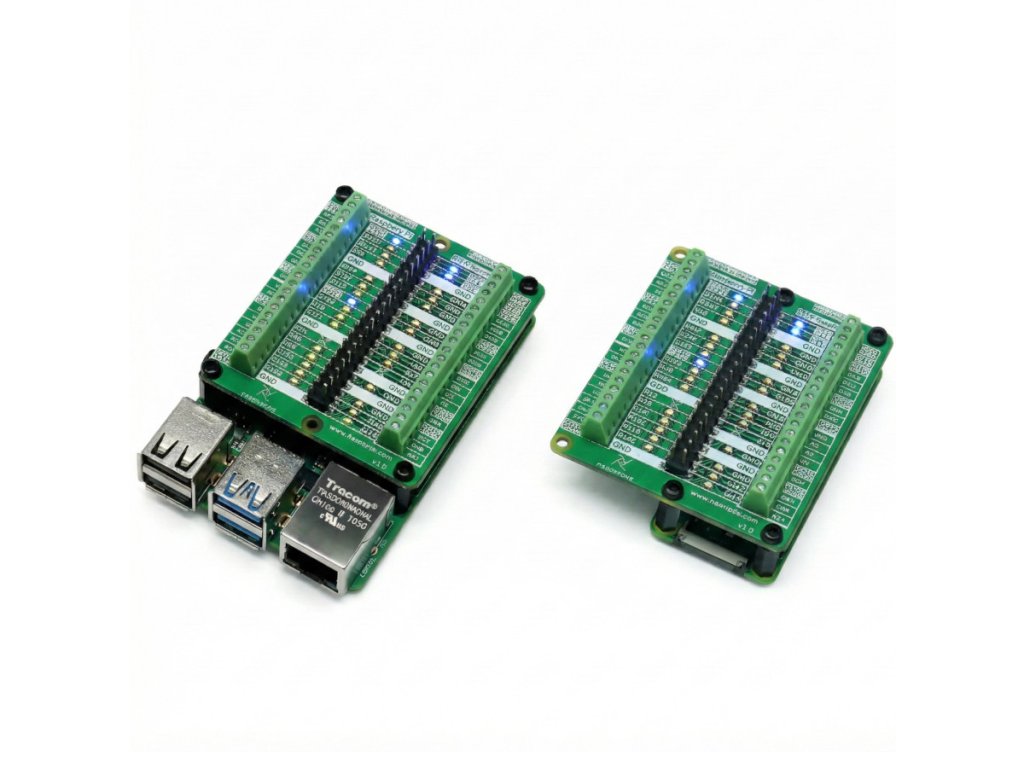

Raspberry Pi GPIO állapotjelző Shield bővítőmodul – LED-es jelzéssel
- Termék típusa: Breakout Board / Shield HAT
- Csatlakozás: Csatlakozik a Raspberry Pi 40-tűs GPIO headeréhez (2.54 mm-es osztással)
Raspberry Pi GPIO állapotjelző Shield bővítőmodul – LED-es jelzéssel
A Raspberry Pi GPIO bővítőmodul / Shield HAT sorkapcsokkal és LED állapotjelzőkkel könnyíti meg a 40 tűs GPIO bekötését. Minden pin mellé BCM számozás van feltüntetve, a LED-eket független chip vezérli, ezért nem befolyásolják a GPIO teljesítményét. Pi 5, 4B, 3B+, 2B, Zero kompatibilis.
💡 Miért érdemes ezt a modult választani?
- 🔌 Egyszerű vezetékezés A sorkapcsok és fejlécek megkönnyítik a Raspberry Pi 40-tűs GPIO-jához való csatlakozást.

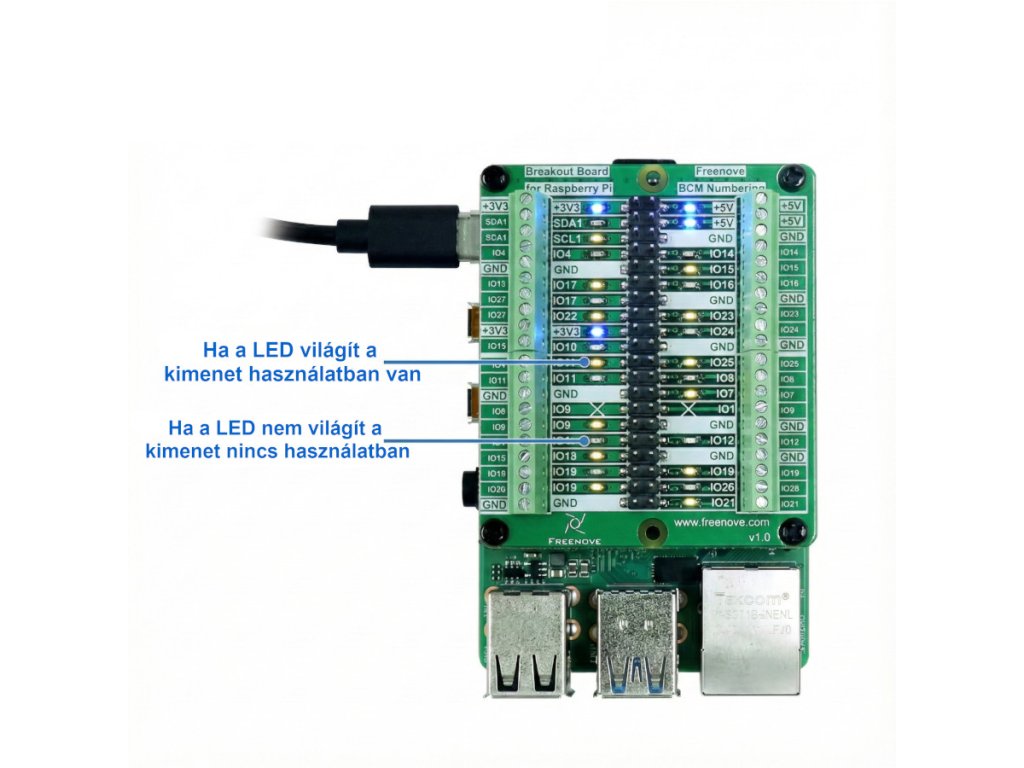

- 💡 GPIO állapotjelzés A LED-ek jelzik a pinek logikai szintjét, világítanak magas és kialszanak alacsony szint esetén.
- ⚙️ Független LED-vezérlés Az állapotjelző LED-eket egy független chip vezérli, ami nem befolyásolja a GPIO teljesítményét.
- 🔄 Széleskörű kompatibilitás Kompatibilis a legtöbb Raspberry Pi modellel, köztük a Pi 5, 4B, 3B+ és Zero sorozattal.
📊 Műszaki adatok
| Termék típusa | Breakout Board / Shield HAT |
|---|---|
| Csatlakozás | Raspberry Pi 40-tűs GPIO fejléc, 2.54 mm-es osztással |
| Jelzés | GPIO állapot LED-ek a pinek logikai szintjének jelzésére |
| GPIO névadás | Minden pin mellett feltüntetett BCM számozási név |
| LED-vezérlés | Független chip, nem befolyásolja a GPIO teljesítményét |
| Kompatibilitás | Raspberry Pi 5, 4B, 3B+, 3B, 3A+, 2B, 1B+, 1A+, Zero 2 W, Zero W, Zero |
| Nem kompatibilis | Raspberry Pi 500, Raspberry Pi 400 |
| Csatlakoztatási mód | Sorkapcsok a külső áramkörök bekötéséhez |

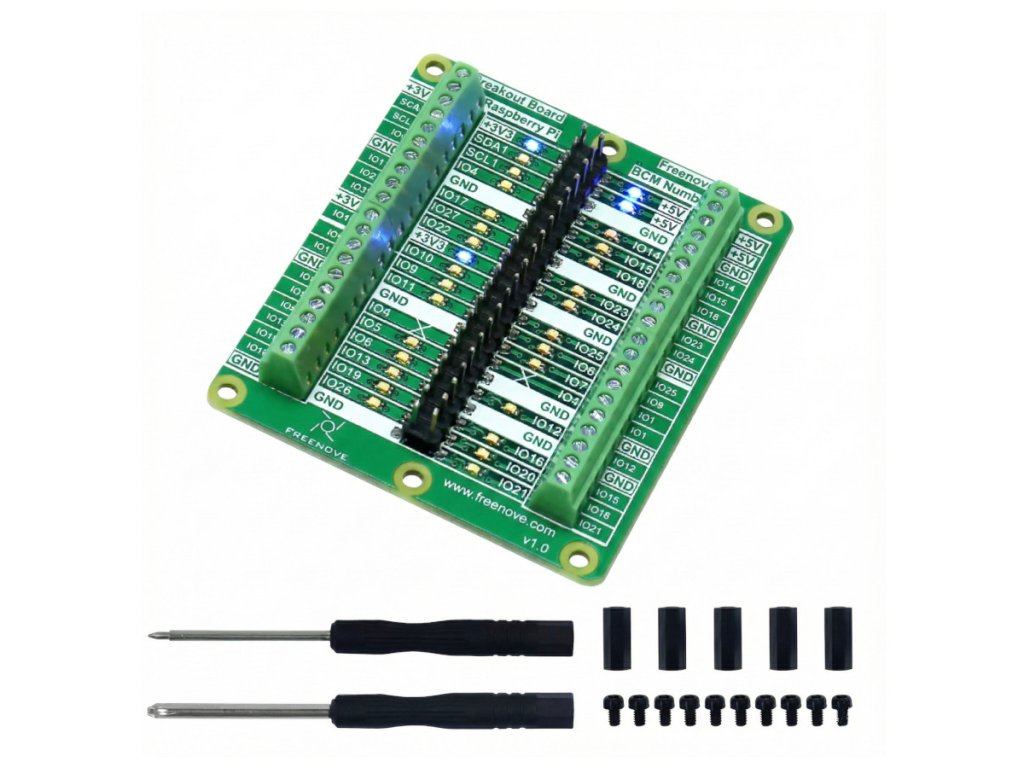

| Tartozékok | Csavarok, távtartók, keresztfejű és lapos csavarhúzó |
🔍 A legfontosabb paraméterek
- 40 tűGPIO kivezetések száma
- 2.54 mmCsatlakozó osztás
- LEDÁllapotjelzés típusa
- BCMPin névadási rendszer
💡 Mire használható?
- GPIO állapot ellenőrzés A pinek logikai szintjének gyors, vizuális ellenőrzésére LED-ek segítségével.
- Külső áramkörök bekötése Sorkapcsokkal egyszerűen csatlakoztathatók a külső komponensek, forrasztás nélkül.
- Beágyazott projektek Raspberry Pi alapú egyedi fejlesztésekhez és kísérletekhez.
- Praktikus DIY megoldás Sokoldalúan használható különféle Raspberry Pi alapú alkalmazásokban.
🛡️ Előnyök és funkciók
- Stabil rögzítés: A csomag csavarokat és távtartókat tartalmaz a modul biztonságos rögzítéséhez a Raspberry Pi-hez.
- Egyszerű vezetékcsere: A sorkapcsok használata tisztábbá és könnyebbé teszi a vezetékek cseréjét a közvetlen forrasztáshoz képest.
- Teljes GPIO lefedettség: A modul mind a 40 GPIO lábhoz biztosít csatlakozási pontot.
- Azonnali telepíthetőség: A csomagban található keresztfejű és lapos csavarhúzó megkönnyíti a gyors üzembe helyezést.
⚠️ Mire kell figyelni a használat során?
- Korlátozott kompatibilitás: A modul NEM kompatibilis a Raspberry Pi 500 és Raspberry Pi 400 modellekkel.
- Felszerelés: A modult a mellékelt csavarok és távtartók segítségével kell a Raspberry Pi-re rögzíteni.
- Független LED-működés: Az állapotjelző LED-ek vezérlése nem terheli meg a Raspberry Pi GPIO pinjeit.
🔧 Összeszerelési útmutató
- Csatlakoztatás: Illeszd a modult a Raspberry Pi 40 tűs GPIO fejlécére.
- Rögzítés: Rögzítsd a modult a csomagban található csavarokkal és távtartókkal.
- Szerszám: A telepítéshez a csomagban található keresztfejű és lapos csavarhúzó használható.
- Vezetékezés: A külső áramkörök vezetékeit a sorkapcsokhoz csatlakoztasd, forrasztás nélkül.
❓ Gyakori kérdések (GYIK)
- Befolyásolja-e a LED állapotjelzés a GPIO teljesítményét ezen a shieden?Nem, a LED-eket egy független chip vezérli, ezért azok működése nem terheli meg és nem befolyásolja a Raspberry Pi GPIO pinjeit.
- Milyen Raspberry Pi modellekkel kompatibilis ez a GPIO shield?Kompatibilis a Pi 5, 4B, 3B+, 3B, 3A+, 2B, 1B+, 1A+, Zero 2 W, Zero W és Zero modellekkel, de NEM kompatibilis a Pi 500 és 400 változatokkal.
- Milyen csatlakozást biztosít a sorkapocsos GPIO shield?A shield sorkapcsokkal teszi egyszerűvé a külső áramkörök csatlakoztatását, forrasztás nélkül cserélhetők a vezetékek.
