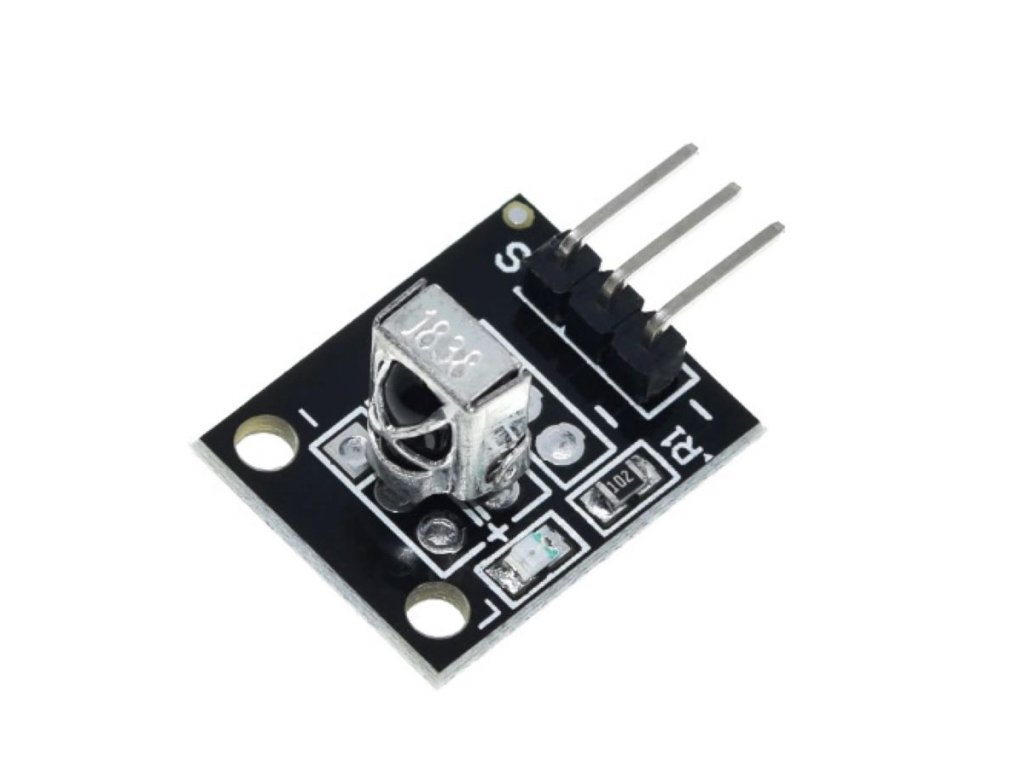

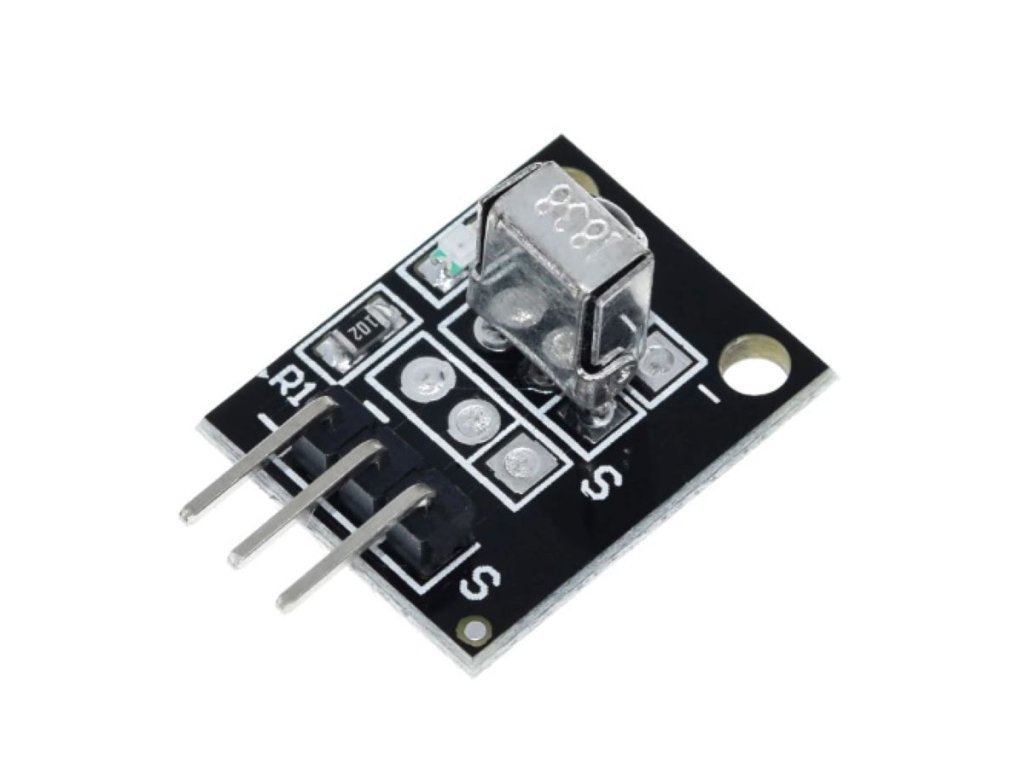

KY-022 infravörös vevőmodul távirányítóhoz mikrokontrollerhez
- Típus: KY-022
- Bemeneti feszültség: DC 3,3V - 5V

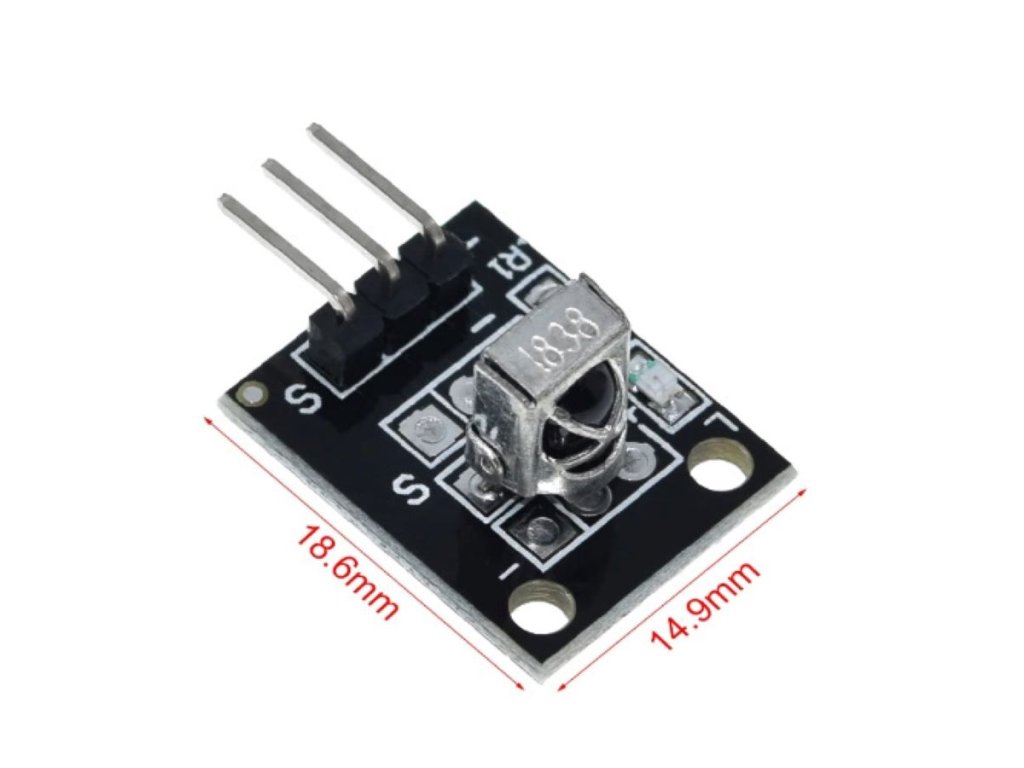

- Méret: 18,6 mm x 14,9 mm
- Pinek száma: 3
- Rögzítőcsavar furat átmérő: 3,1 mm
KY-022 infravörös vevőmodul távirányítóhoz mikrokontrollerhez
A KY-022 típusú infravörös vevőmodul 3,3–5V DC tápfeszültséggel, 18,6×14,9 mm méretben, 3 pines csatlakozóval és 3,1 mm rögzítőfurattal rendelkezik. 940 nm-es infravörös fényt fogad, 37,9 kHz-es vivőfrekvenciát támogat és 8 méternél nagyobb érzékelési távolságra képes – ideális IR távirányítós Arduino projektekhez.
💡 Miért érdemes ezt a modult választani?
- 📡 Szabványos távvezérlőkkel kompatibilis Szabványos TV- és légkondicionáló távvezérlők, valamint bármilyen IR jelet sugárzó eszköz jeleit fogadja.
- 📏 Nagy érzékelési távolság Akár 8 méternél nagyobb távolságból is megbízhatóan érzékeli az infravörös jeleket.
- 🔌 Egyszerű integrálás 3 pines csatlakozással könnyen illeszthető Arduino vagy más mikrokontrolleres rendszerekbe.
- 🎓 Gyorsan tanítható működés Átlátható működése miatt fejlesztői és oktatási környezetben is könnyen elsajátítható.
📊 Műszaki adatok
| Termék típusa | Infravörös vevőmodul |
|---|---|
| Modell | KY-022 |
| Bemeneti feszültség | 3,3–5 V DC |
| Méret | 18,6 × 14,9 mm |
| Pinek száma | 3 |
| Rögzítőcsavar furat | 3,1 mm |
| Infravörös hullámhossz | 940 nm |
| Érzékelési távolság | > 8 m |
| Vivőfrekvencia | 37,9 kHz |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- > 8 mÉrzékelési távolság
- 940 nmHullámhossz
- 37,9 kHzVivőfrekvencia
💡 Mire használható?
- Távvezérlés és okos otthon Arduino vagy más mikrokontrolleres rendszer bemeneteként távvezérlési parancsok fogadására és okosotthon-alkalmazásokhoz.
- Menürendszerek és IR kódos vezérlés Többmenüs vezérléshez, jelszavas vagy kódolt IR alapú rendszerek megvalósításához.
- DIY és oktatási projektek Tanulási, fejlesztői és szórakoztatóelektronikai alkalmazásokhoz, ahol gyors eredmény szükséges.
- Érintésmentes kapcsolás és relévezérlés Érintésmentes kapcsolók és relécsatolt rendszerek megvalósításához.
🛡️ Előnyök és funkciók
- Szabványos kompatibilitás: Szabványos TV- és légkondicionáló távvezérlők, valamint bármilyen IR jelet sugárzó eszköz jeleinek fogadására alkalmas.
- Nagy érzékelési távolság: Akár 8 méternél nagyobb távolságból is megbízhatóan érzékeli az infravörös jeleket, alacsony energiaigény mellett.
- Könnyű integráció: A 3 pines csatlakozás egyszerűvé teszi a beépítést Arduino és egyéb mikrokontrolleres rendszerekbe.
- Gyors tanulhatóság: Átlátható működése miatt tanulók és prototípus-fejlesztők számára is gyorsan használatba vehető.
⚠️ Mire kell figyelni a használat során?
- Tápfeszültség: Csak 3,3–5 V DC feszültséggel használható, a fordított bekötés károsíthatja a modult.
- Szoftveres dekódolás szükséges: A kódolt adatok vételéhez a mikrokontroller oldalon IR-dekóder vagy megfelelő könyvtár (például Arduino IRremote) szükséges.
- Vivőfrekvencia: A modul 37,9 kHz-es vivőfrekvenciát használ, ezért csak ilyen vivőfrekvenciájú távvezérlőkkel kompatibilis.
- Rögzítés: A 3,1 mm-es rögzítőfurat panelre csavarozást tesz lehetővé, stabil szereléshez ajánlott.
🧩 Beépítési tippek
- Panelre szerelés: A 3,1 mm-es rögzítőcsavar furat segítségével a modul stabilan rögzíthető a panelhez vagy házhoz.
- Bekötés iránya: Ügyelj a helyes bekötési irányra, mivel a fordított bekötés károsíthatja a modult.
❓ Gyakori kérdések (GYIK)
- Milyen vivőfrekvenciát támogat a KY-022 infravörös vevőmodul?A modul 37,9 kHz-es vivőfrekvenciát használ, ezért csak ilyen vivőfrekvenciájú IR távirányítókkal kompatibilis.
- Milyen könyvtárral kezelhető a KY-022 modul Arduino-ból?Arduino-hoz az IRremote könyvtár a legelterjedtebb megoldás, amellyel könnyen dekódolhatók a különböző távirányítók IR kódjai.
- Lehet-e standard TV távirányítóval vezérelni Arduino projektet a KY-022 segítségével?Igen, standard TV és légkondicionáló távirányítók IR jeleit fogadni és értelmezni tudja a modul megfelelő szoftveres dekóderrel.
