TCRT5000 infravörös akadályérzékelő modul mikrokontrollerhez – reflexiós IR szenzor
- Tápellátás: 3.3V - 5V
- Érzékelési távolság: 1-25 mm
- Típus: TCRT5000
- Mérete: 3,1 cm x 1,4 cm
- Rögzítőcsavar furat átmérő: 3,1 mm
TCRT5000 infravörös akadályérzékelő modul mikrokontrollerhez – reflexiós IR szenzor

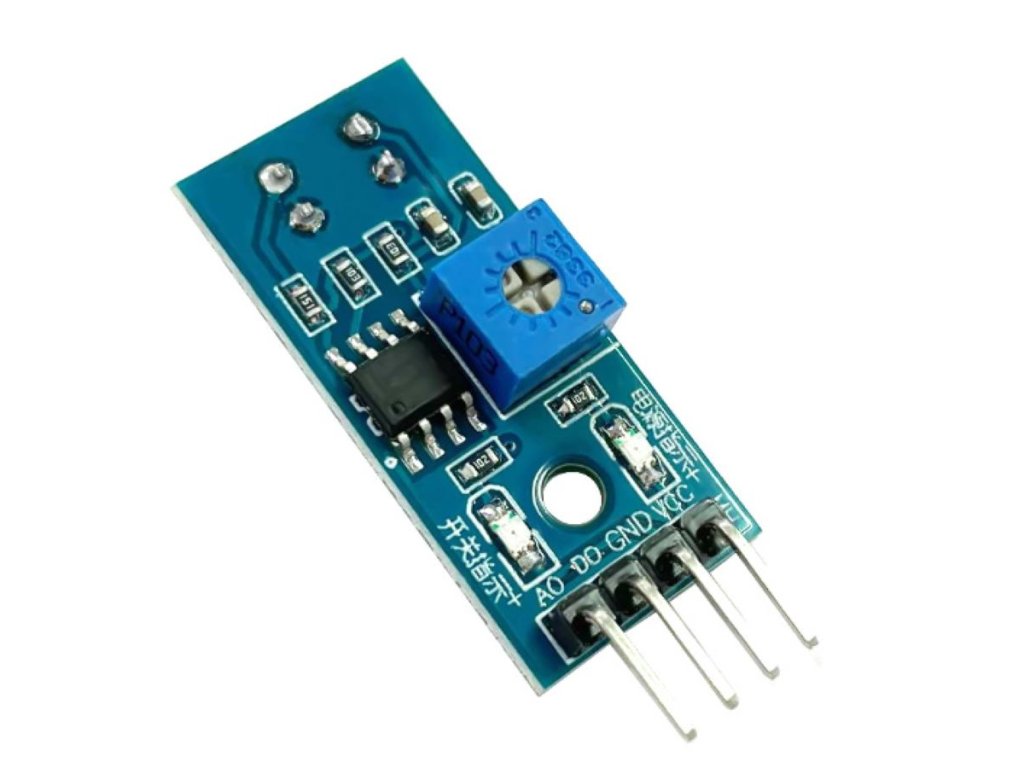

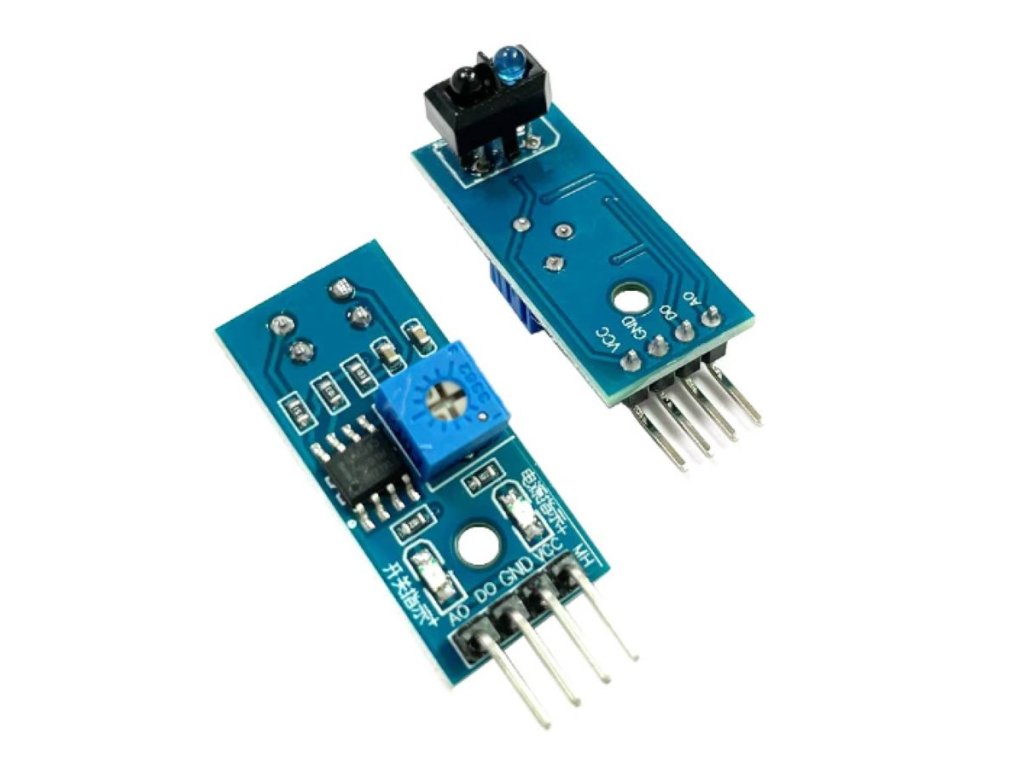

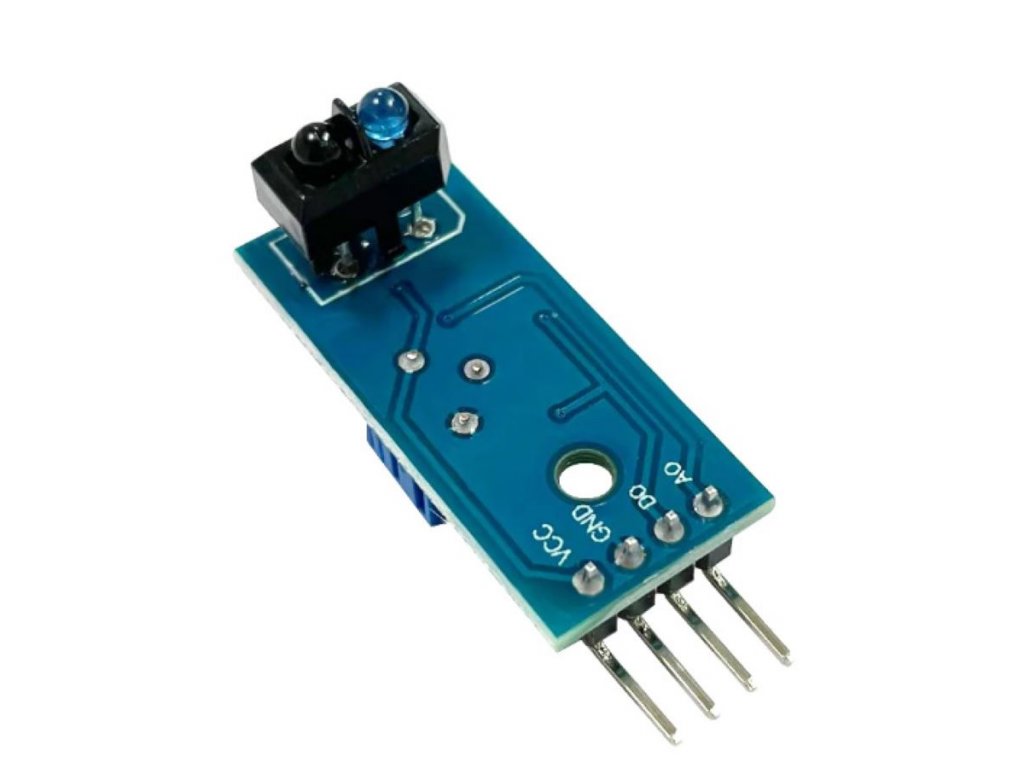

TCRT5000 típusú reflexiós infravörös akadályérzékelő modul, 1–25 mm érzékelési távolsággal, precíziós potenciométerrel állítható érzékenységgel. Mérete 3,1×1,4 cm, 3,1 mm-es rögzítőfurattal, 3,3–5V tápfeszültséggel. Digitális és/vagy analóg kimenettel rendelkezik – tökéletes vonalkövető robothoz, szalagos szortírozóhoz, ajtó/kapu pozícióérzékelőhöz.
💡 Miért érdemes ezt a modult választani?
- 📐 Kompakt kialakítás Könnyen illeszthető panelre, kis mérete miatt szűk helyekre is beépíthető.
- ⚡ Gyors, pontos érzékelés Az IR-alapú detektálás gyors és pontos akadály- és tárgyfelismerést tesz lehetővé.
- 🎛️ Finoman állítható érzékenység A precíziós potenciométer sokféle alkalmazáshoz igazíthatóvá teszi a modult.
- 🔧 MCU-barát működés A 3,3–5V-os tápfeszültség és a széles Arduino könyvtár-támogatás egyszerűvé teszi az integrációt.
📊 Műszaki adatok
| Termék típusa | Infravörös akadályérzékelő modul (reflexiós) |
|---|---|
| Modell | TCRT5000 |
| Tápfeszültség | 3,3–5V |
| Érzékelési távolság | 1–25 mm (állítható) |
| Érzékenység állítása | Precíziós potenciométerrel |
| Modul mérete | 3,1 cm × 1,4 cm |
| Rögzítőfurat átmérője | 3,1 mm |
| Kimenet típusa | Digitális és/vagy analóg (modulonként eltérő) |
🔍 A legfontosabb paraméterek
- 3,3–5VTápfeszültség
- 1–25 mmÉrzékelési távolság
- 3,1×1,4 cmModul mérete
- 3,1 mmRögzítőfurat átmérője
💡 Mire használható a TCRT5000 modul?
- Robotikai alkalmazások Akadály- és pályakövetéshez, vonalkövető robotok érzékelőjeként.
- Automatizált számlálás és szortírozás Szalagos szortírozógépeken elhaladó tárgyak detektálására gyártósorokon.
- Pozíció- és jelenlétérzékelés Ajtó/kapu pozíció, szenzoros világítás vagy érintésmentes kapcsolók indítására.
- Oktatási és fejlesztői projektek IR reflexiós érzékelési algoritmusok kipróbálására, gyors kísérletezéshez.
🛡️ Előnyök és funkciók
- Kompakt méret: A 3,1 cm × 1,4 cm-es panel és a 3,1 mm-es rögzítőfurat megkönnyíti a beépítést szűk helyekre is.
- Gyors IR-alapú detektálás: A reflexiós elv gyors és pontos akadály- és tárgyérzékelést biztosít.
- Adaptív érzékenység: A precíziós potenciométeres állítás sokféle feladathoz igazíthatóvá teszi a modult.
- Egyszerű MCU-illesztés: A 3,3–5V-os tápfeszültség és a széles Arduino könyvtár-támogatás gyors integrációt tesz lehetővé.
⚠️ Mire kell figyelni a használat során?
- Széles alkalmazási kör: A precíziós érzékenység-állítás miatt sokféle feladathoz igazítható a modul.
- Fényinterferencia: Erős fény vagy reflexiós zavar külső környezetben bizonytalanságot okozhat, árnyékolás ajánlott.
- Rögzítés: A panel mini furatain keresztül stabilan szerelhető akár robotvázra, panelre is.
- Bekötés: Bekötéshez és polaritáshoz mindig a modul adatlapja szerint járj el (VCC, GND, OUT).

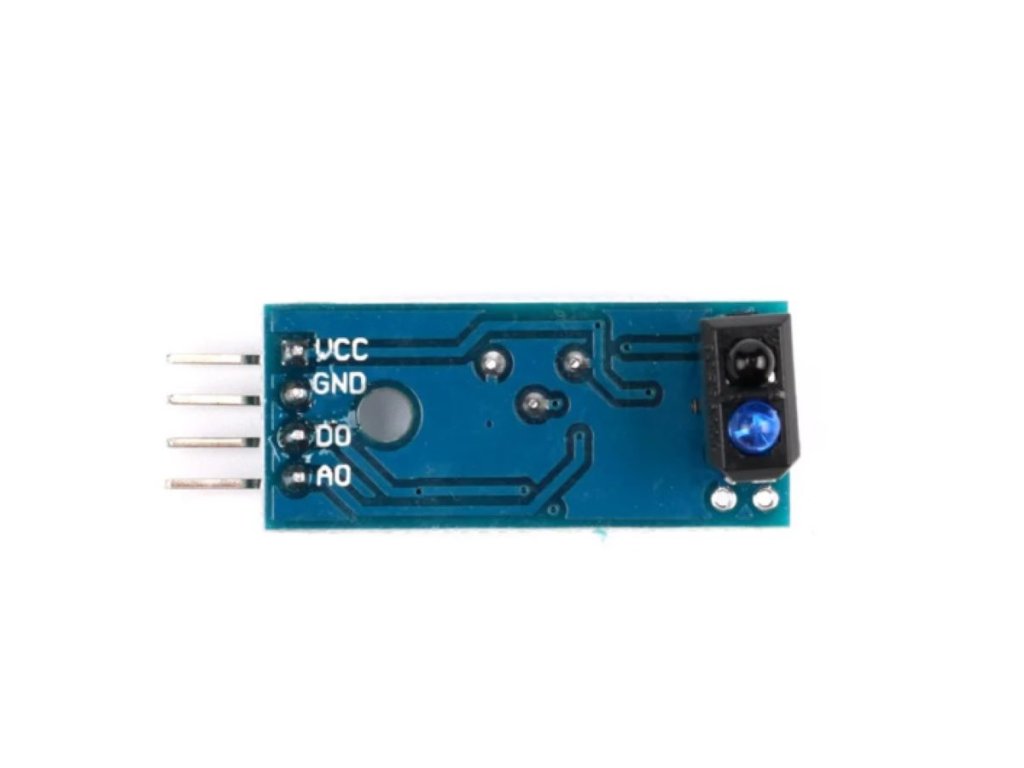

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3,3–5V) |
| GND | Negatív tápbemenet / föld |
| OUT | Érzékelő kimeneti jel (digitális és/vagy analóg) |
🧩 Beépítési tippek
- Furatos rögzítés: A panel mini rögzítőfuratain keresztül stabilan rögzíthető robotvázra vagy más panelre.
❓ Gyakori kérdések (GYIK)
- Milyen érzékelési távolságon működik a TCRT5000 modul?1–25 mm tartományban érzékel, az érzékenység a potenciométerrel finoman állítható – fényes és matt felületek különböző visszaverési értéket adnak.
- Hogyan használható a TCRT5000 vonalkövető robothoz?A modul az IR fény visszaverődéséből megkülönbözteti a sötét vonalat a világos felülettől – több egymás mellé helyezett szenzorral egyszerű vonalkövető algoritmus programozható.
- Zavarhatja-e a külső fény a TCRT5000 érzékelőt?Igen – erős napfény vagy más IR-forrás interferenciát okozhat, beltéri, árnyékolt környezetben a legmegbízhatóbb a működése.
