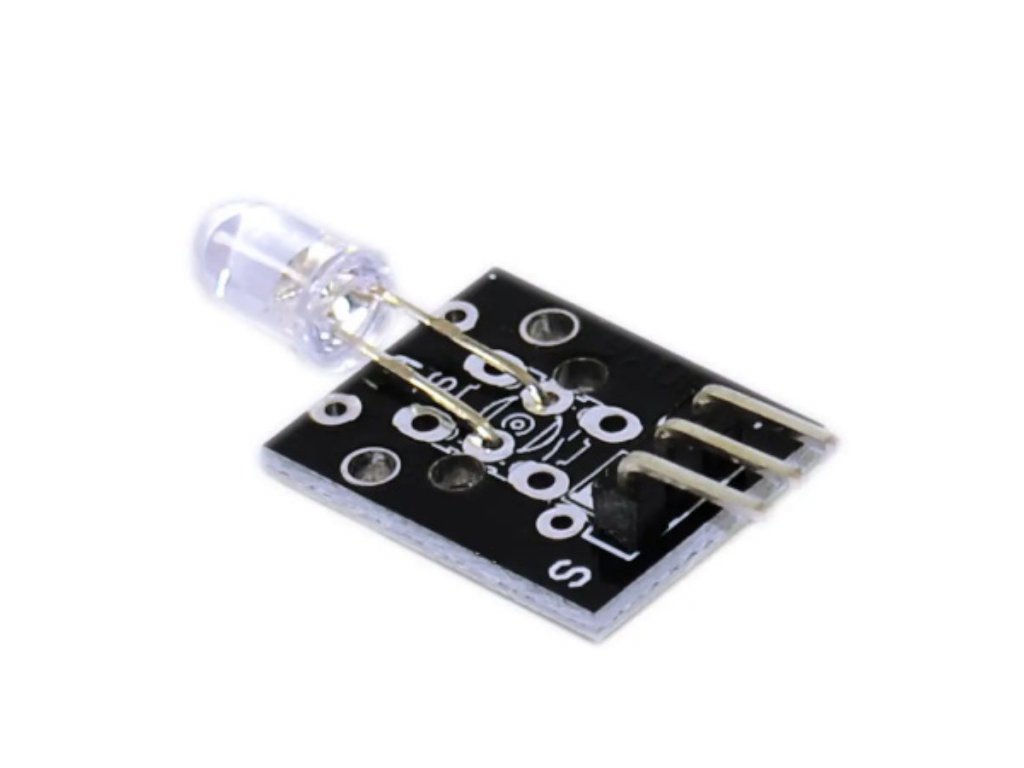

Infravörös IR jel adó modul mikrokontrollerhez ~940 nm
- Bemeneti feszültség: DC 3,3V - 5V
- Méret: 1,8 cm x 1,5 cm
- Rögzítőcsavar furat, átmérő: 3,1 mm
- Hullámhossz: ~940 nm
Infravörös IR jel adó modul mikrokontrollerhez – 600–800nm
Infravörös IR jel adó modul 600–800 nm hullámhossz-tartományban, 3,3–5V DC tápfeszültséggel, 1,8×1,5 cm méretben, 3,1 mm-es rögzítőfurattal, 3 pines (VCC, GND, SIG) csatlakozóval. PWM vagy digitális jellel vezérelhető – TV, légkondicionáló, Arduino IR vevő vagy robot vezérlésére alkalmas. IRremote könyvtárral NEC és más IR protokollok sugározhatók.
💡 Miért érdemes ezt a modult választani?
- 📐 Kompakt méret 1,8 × 1,5 cm-es, könnyen rögzíthető és panelezhető kialakítás.
- ⚡ Gyors IR-vezérlés Digitális jellel vezérelhető, széles könyvtártámogatással, például az Arduino IRremote könyvtárral.
- 📺 Univerzális kompatibilitás TV, klíma, Arduino vagy bármely IR vevővel használható.
- 💰 Olcsó, sokoldalú alap Sokféle prototípus és fejlesztői projekt alapjául szolgál.
📊 Műszaki adatok
| Termék típusa | Infravörös IR jel adó modul |
|---|---|
| Bemeneti feszültség | DC 3,3–5 V |
| Méret | 1,8 cm × 1,5 cm |
| Hullámhossz | 600–800 nm, infravörös tartomány |
| Rögzítőcsavar furat átmérő | 3,1 mm |
| Kimenet | IR LED, digitális jellel vezérelhető |
| Tipikus csatlakozó | VCC, GND, SIG vezérlőpin |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 1,8×1,5 cmMéret
- 600–800 nmHullámhossz
- 3,1 mmFuratátmérő
💡 Mire használható?
- IR távirányítás Arduino IR vezérléshez és távirányítós alkalmazásokhoz.
- Otthonautomatizálás DIY és IoT kommunikációs projektekhez.
- Robotika Vezeték nélküli vezérlési feladatokhoz.
- Oktatás és tanulás Séma tesztelésre és fejlesztői projektekhez.
🛡️ Előnyök és funkciók
- Kompakt kialakítás: Könnyen rögzíthető és panelezhető modul, 1,8 × 1,5 cm méretben.
- Gyors, digitális IR-vezérlés: Digitális jellel vezérelhető, széles könyvtártámogatással, például az Arduino IRremote könyvtárral.
- Széles kompatibilitás: TV, klíma, Arduino vagy bármely IR fogadóval használható.
- Univerzális felhasználás: Olcsó, sokféle prototípus projekt alapja lehet.
- Egyszerű illesztés: Arduino, ESP, Raspberry vagy bármilyen MCU rendszerhez illeszthető.
⚠️ Mire kell figyelni a használat során?
- Megfelelő tápfeszültség: Mindig MCU-kompatibilis, 3,3–5 V DC tápfeszültséggel használd a modult.
- Nem látható fény: A 600–800 nm-es hullámhossz miatt a kibocsátott fény elsősorban IR-vevőkhöz való, szabad szemmel nem látható.
- SIG pin vezérlése: Bekötés után a SIG pint programozott, PWM vagy digitális jellel kell működtetni.
- Protokoll-kompatibilitás: Ellenőrizd, hogy a vevő oldal támogatja-e az adott IR-protokollt, például NEC, Sony vagy RC5.
- Hatótávolság: Nagyobb fényerő és kisebb távolság növeli a hatótávolságot.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet, DC 3,3–5 V |
| GND | Föld / negatív tápbemenet |
| SIG | Vezérlőjel bemenet, programozott, PWM vagy digitális jellel vezérelve |
🧩 Beépítési tippek
- Csavaros rögzítés: A modul 3,1 mm átmérőjű rögzítőcsavar furattal rendelkezik, csavarral rögzíthető a kívánt helyre.
❓ Gyakori kérdések (GYIK)
- Milyen IR protokollokat támogat ez az IR adó modul?A modul az IRremote vagy IRsend Arduino könyvtárral NEC, Sony, RC5 és más elterjedt IR protokollokat is képes sugározni – a protokoll szoftveresen programozható.
- Hogyan programozható ez az IR adó modul Arduino-val házilag tárolt IR kódok küldésére?Az IRremote könyvtárral az irsend.sendNEC() vagy hasonló paranccsal bármilyen korábban dekódolt IR-kód újraküldhető – pl. TV-csatorna, légkondicionáló parancs.
- Mekkora a hatótávolsága az IR adó modulnak?A hatótávolság függ az IR LED teljesítményétől és az irányítástól – tipikusan néhány méter, erős fény vagy közvetlen rálátás hiánya csökkenti.
