Infravörös távirányító és infravevő készlet mikrokontrollerhez – NEC protokoll

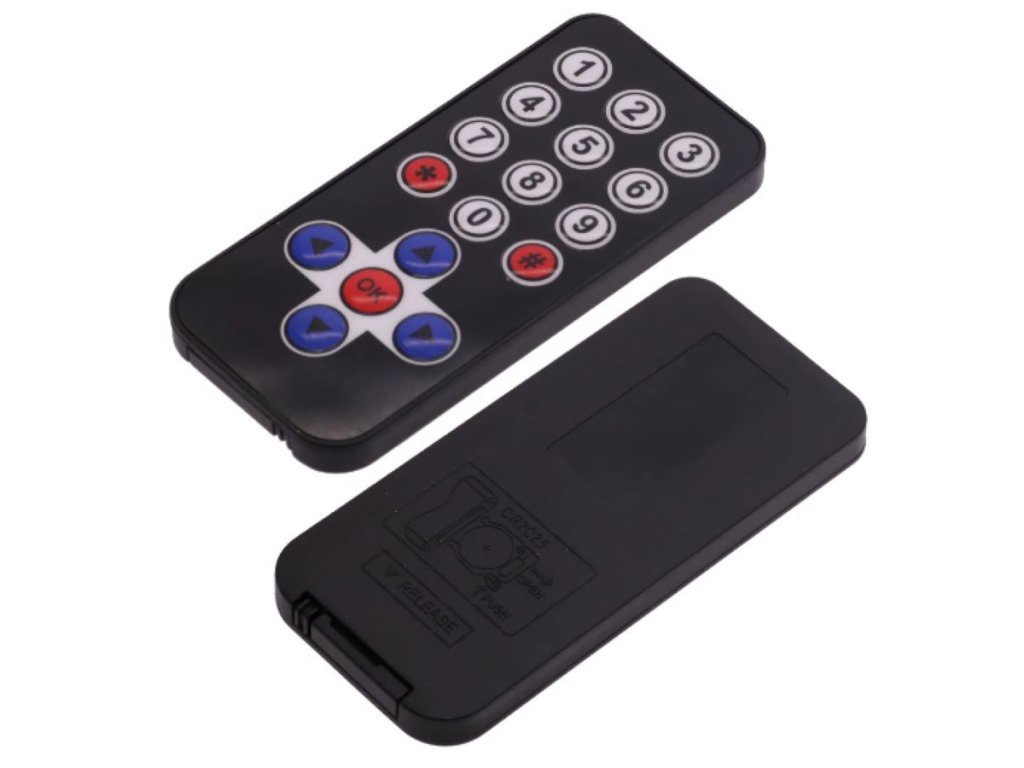

- 17 gombos infravörös távirányító
- Elem a távirányítóba: 1*CR2025 gombelem (nem tartozék)

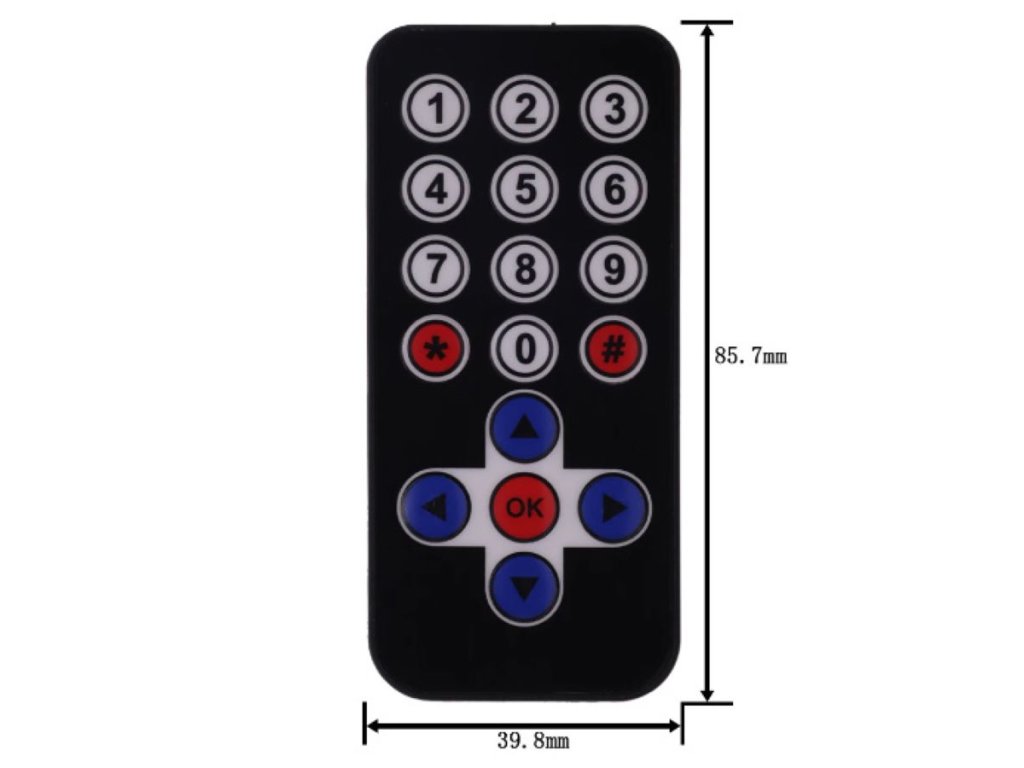

- Távirányító mérete: 8,57 x 3,98 x 0,65 cm
Infravörös távirányító és infravevő készlet mikrokontrollerhez – NEC protokoll
17 gombos NEC protokollos infravörös távirányító (mérete: 8,57×3,98×0,65 cm, CR2025 gombelem szükséges – nem tartozék), IR vevő modul (38 kHz, 4–8 m hatótáv), 3 db jumper kábel és 1 db IR adó dióda. Kompatibilis Arduino, ESP és Raspberry projektekkel – az IRremote könyvtárral gyorsan programozható.
💡 Miért érdemes ezt a készletet választani?
- 📦 Kompakt, gyors telepítés Kompakt kialakítású, gyorsan és egyszerűen telepíthető mikrokontrolleres projektekhez.
- 🔘 17 gombos kezelőfelület Sok gomb áll rendelkezésre, így változatos funkciók gyorsan megvalósíthatók.
- 💰 Olcsó, jól dokumentált megoldás Széles körben elérhető és jól dokumentált IR-vezérlő megoldás.
- 📚 Arduino könyvtár támogatás Arduino könyvtárakkal és példafájlokkal támogatott, NEC vagy más fő IR-protokollokat használ.
📊 Műszaki adatok
| Termék típusa | Infravörös távirányító és vevő készlet |
|---|---|
| Távirányító gombjainak száma | 17 |
| Kódolás | NEC protokoll |
| Távirányító mérete | 8,57 × 3,98 × 0,65 cm |
| Szükséges elem | CR2025 gombelem (nem tartozék) |
| IR vevő modul | VS1838B vagy hasonló |
| Vevő tápfeszültsége | 3–5 V |
| Vevő működési frekvenciája | 38 kHz (tipikus) |
| Átviteli távolság | 4–8 m (környezeti fényviszonyoktól és vevő érzékenységtől függően) |
| Hatószög | kb. 60° (cseppálló külsővel) |

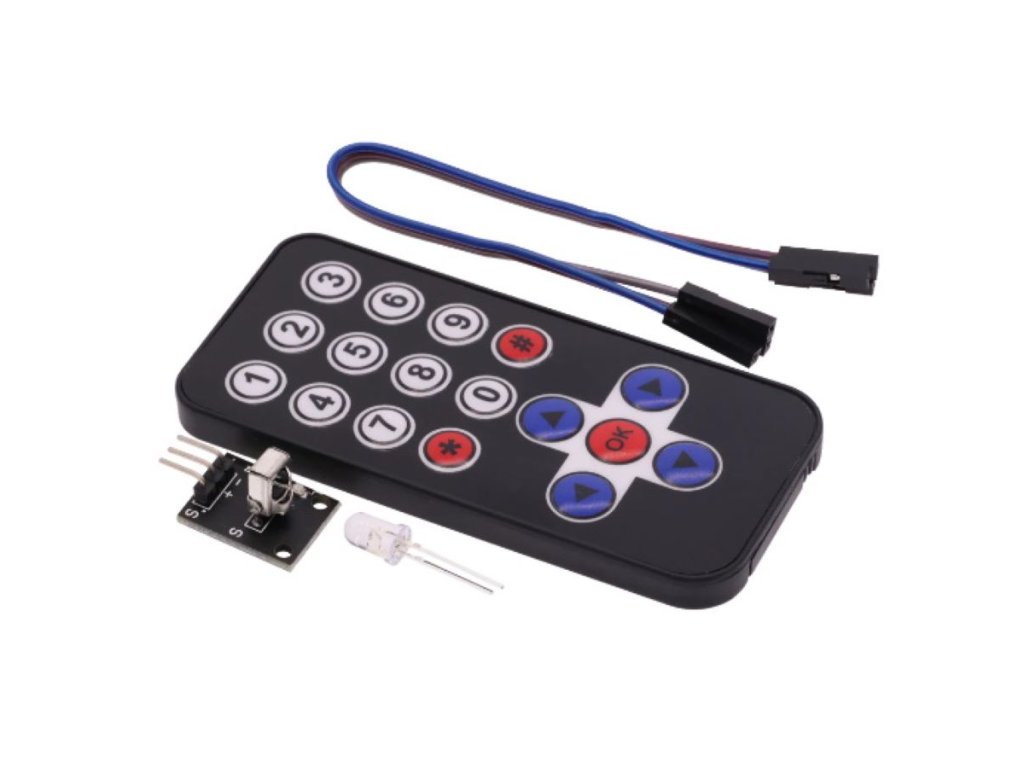

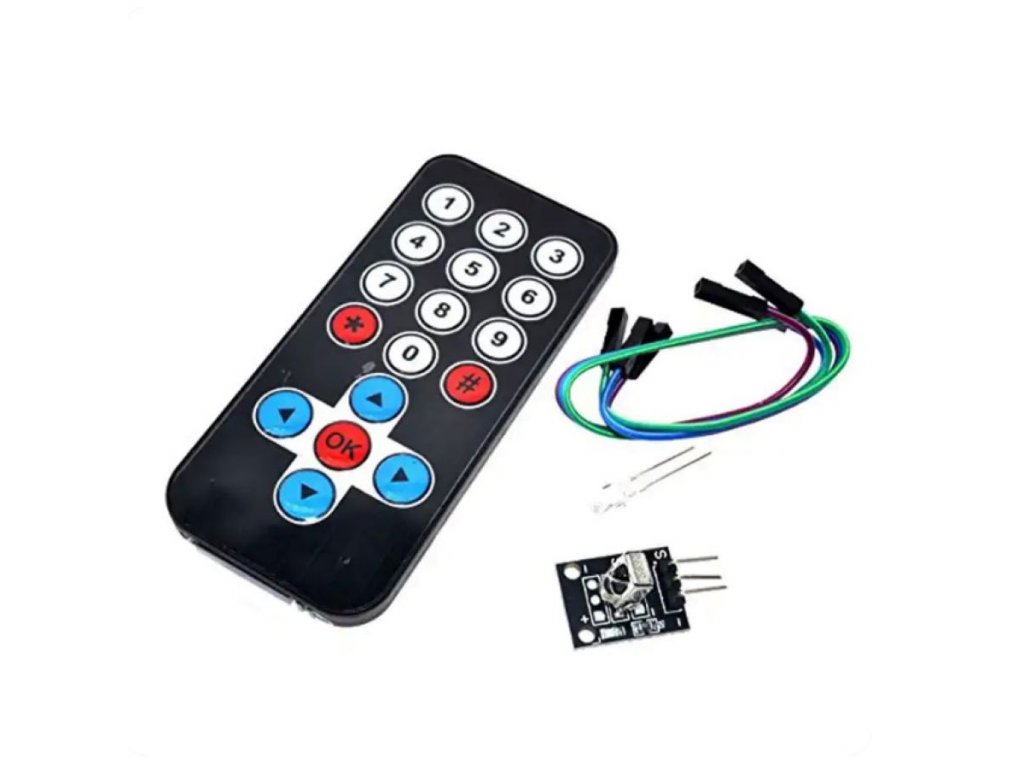

| Csomag tartalma | 1× távirányító, 1× IR vevő, 3× jumper kábel, 1× IR adó dióda |
| Kompatibilitás | Arduino, ESP, Raspberry Pi |
| Felhasználási terület | Bemeneti, vezérlő, oktatási és hobbi/prototípus elektronikai projektek |
🔍 A legfontosabb paraméterek
- 17Gombok száma
- 38 kHzVevő frekvenciája
- 4–8 mHatótávolság
- 60°Hatószög
💡 Mire használható?
- Vezérlő és robotikai projektek Arduino, ESP vagy Raspberry Pi alapú vezérlő, robotikai vagy DIY projektekben egyszerű, megbízható vezeték nélküli bemenet kialakításához.
- Otthonautomatizálás Világítás-, relé-, LED- vagy audioeszközök infravörös távirányítással történő vezérléséhez.
- Oktatás és labor projektek Tanulási, oktatási vagy gyakorlati labor- és teszt projektekhez digitális vezérlés (menü, váltókapcsolás, léptetés, hangerő) megvalósítására.
- Általános IR bemenet Bármely MCU-s projektben általános, könnyen programozható IR-vezérlő bemenetként.
🛡️ Előnyök és funkciók
- Komplett csomag: A készlet tartalmazza a távirányítót, az IR vevő modult, 3 db jumper kábelt és 1 db IR adó diódát, minden szükséges elemet egy csomagban.
- Szabványos vevőmodul: A VS1838B vagy hasonló IR vevő modul 3–5 V feszültségtartományban, tipikusan 38 kHz-en működik.
- Széles hatószög: A cseppálló külsejű vevő kb. 60°-os hatószögben érzékeli a jelet.
- Programozható IR adó dióda: Az IR adó dióda saját, mikrokontroller által vezérelt kimenő IR jelek fejlesztéséhez is használható.
⚠️ Mire kell figyelni a használat során?
- Elem szükséges: A CR2025 gombelem nem tartozéka a csomagnak, a távirányító működéséhez külön be kell szerezni.
- Kompatibilis kódolás: A vevőmodul csak 38 kHz-es, NEC kompatibilis jelet fogad, más IR-kódolás esetén tesztelés szükséges.
- Polaritásra ügyelni kell: Mechanikus kábel vagy érintkező rögzítésénél figyelj a polaritásra a rövidzár elkerülése érdekében.
🔌 Használatba vétel
- Elem behelyezése: Helyezz be egy CR2025 gombelemet a távirányítóba a működéshez (nem tartozék).
- Csatlakoztatás jumper kábelekkel: Kösd össze az IR vevő modult a mikrokontrollerrel a mellékelt 3 db jumper kábel segítségével.
- IR adó dióda használata: Az IR adó dióda saját, programozott kimenő IR jelek előállítására is felhasználható.
- Gyors tesztelés: A 3 db jumper kábel gyors, breadboard-alapú tesztelést és összekötést tesz lehetővé.
❓ Gyakori kérdések (GYIK)
- Milyen elem szükséges az infravörös távirányítóhoz?CR2025 gombelem szükséges – ez nem tartozéka a csomagnak, külön kell beszerezni a távirányító használatához.
- Mekkora a hatótávolsága az IR vevő modulnak?Tipikusan 4–8 méter, a környezeti fényszinttől és a vevő elhelyezésétől függően.
- Milyen Arduino könyvtárral kódolható az IR távirányítós rendszer?Az IRremote könyvtár a legszélesebb körben használt – a távirányító minden gombja egyedi NEC-kódot küld, amelyet a könyvtár automatikusan dekódol.
