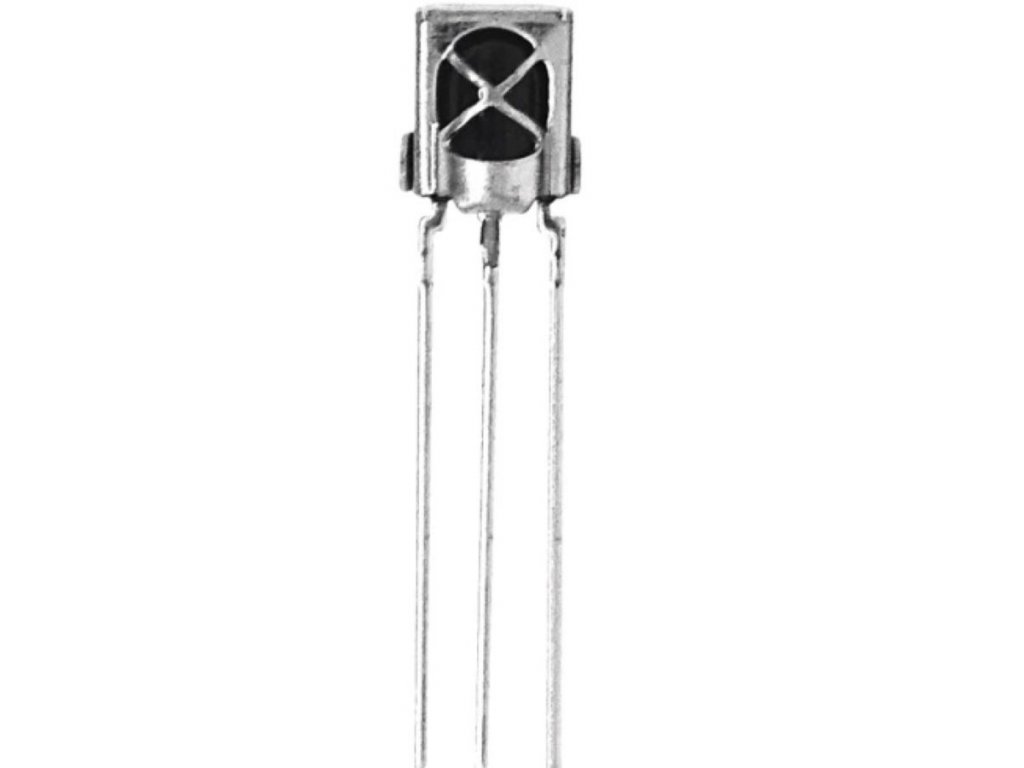

Infravörös vevőfej VS1838B – 38 kHz infra szenzor 5V
- Tápfeszültség: 5 V
- Infra hullámhossz: 940nm
- Infra frekvencia: 38 Khz
- Üzemi hőmérséklet: -40 / +85
- Típus: VS1838B
Infravörös vevőfej VS1838B – 38 kHz infra szenzor 5V
VS1838B típusú infra vevőfej 5V tápfeszültséggel, 940 nm hullámhosszon és 38 kHz vivőfrekvencián. Kompatibilis a legtöbb infra távirányítóval. Egyszerű bekötés Arduino, PIC és más mikrokontrolleres rendszerekhez.
💡 Miért érdemes ezt a vevőfejet választani?
- 🎯 Pontos jelfelismerés Stabil működés és nagy érzékenység a 38 kHz-es infravörös jelek vételéhez.
- 🔄 Széles körű kompatibilitás A legtöbb háztartási infra távirányítóval és mikrokontrolleres projekttel használható.
- 📡 Hosszú hatótávolság Ideális körülmények között több mint 8 méteres vételi távolságot biztosít, kis fogyasztás mellett.
- 🔧 Egyszerű bekötés Három lábas kivitel - föld, táp, jel - amely könnyen illeszthető panelba vagy próbapanelre.
📊 Műszaki adatok
| Termék típusa | Infravörös vevőfej |
|---|---|
| Modell | VS1838B |
| Tápfeszültség | 5V |
| Infra hullámhossz | 940 nm |
| Infra vivőfrekvencia | 38 kHz |
| Üzemi hőmérséklet | -40°C / +85°C |
| Hatótávolság | több mint 8 méter (ideális körülmények között) |
| Támogatott kódolás | NEC kódolás |
| Látószög | 60–70° |
| Kivitel | panelba ültethető THT (furatszerelt) típus |
| Kompatibilitás | a legtöbb háztartási infra távirányítóval |
🔍 A legfontosabb paraméterek
- 5VTápfeszültség
- 940 nmHullámhossz
- 38 kHzVivőfrekvencia
- 8+ mHatótávolság
💡 Mire használható?
- Háztartási elektronika vezérlése TV, DVD-lejátszó, erősítő és más infra távirányítós készülékek jelének fogadásához.
- Mikrokontrolleres projektek Arduino, Raspberry Pi és más mikrokontrolleres rendszerekhez, DIY fejlesztésekhez.
- Okosotthon automatizálás Kapunyitók, világításvezérlés és egyéb automatizálási megoldások infra jelének fogadásához.
- Robotika és érzékelős rendszerek Infra kommunikációt igénylő robotikai és szenzoros alkalmazásokhoz.
🛡️ Előnyök és funkciók
- Kiváló jelfelismerés: Stabil működés és nagy érzékenység jellemzi a 38 kHz-es infra jelek vételekor.
- Széles körű kompatibilitás: A legtöbb távirányítóval és mikrokontrolleres (Arduino, PIC) projekttel használható.
- Hosszú hatótávolság, kis fogyasztás: Ideális körülmények között több mint 8 méteres vételi távolság alacsony energiaigény mellett.
- Zavarállóság: Ellenáll a környezeti zavaroknak, minőségi adatszűréssel dolgozik.
- Egyszerű szerelhetőség: Háromlábas, panelba forrasztható kivitel, egyszerű bekötéssel.
⚠️ Mire kell figyelni a használat során?
- Stabil tápellátás szükséges: Mindig biztosíts stabil, 5V-os tápfeszültséget az infra vevő számára.
- Kerüld a közvetlen fényforrásokat: Ne tedd ki közvetlen napfénynek vagy erős lámpának, mert zavarhatja a működést.
- Szabad rálátás szükséges: A jelek megbízható vételéhez célszerű közvetlen rálátást biztosítani a távirányítóról.

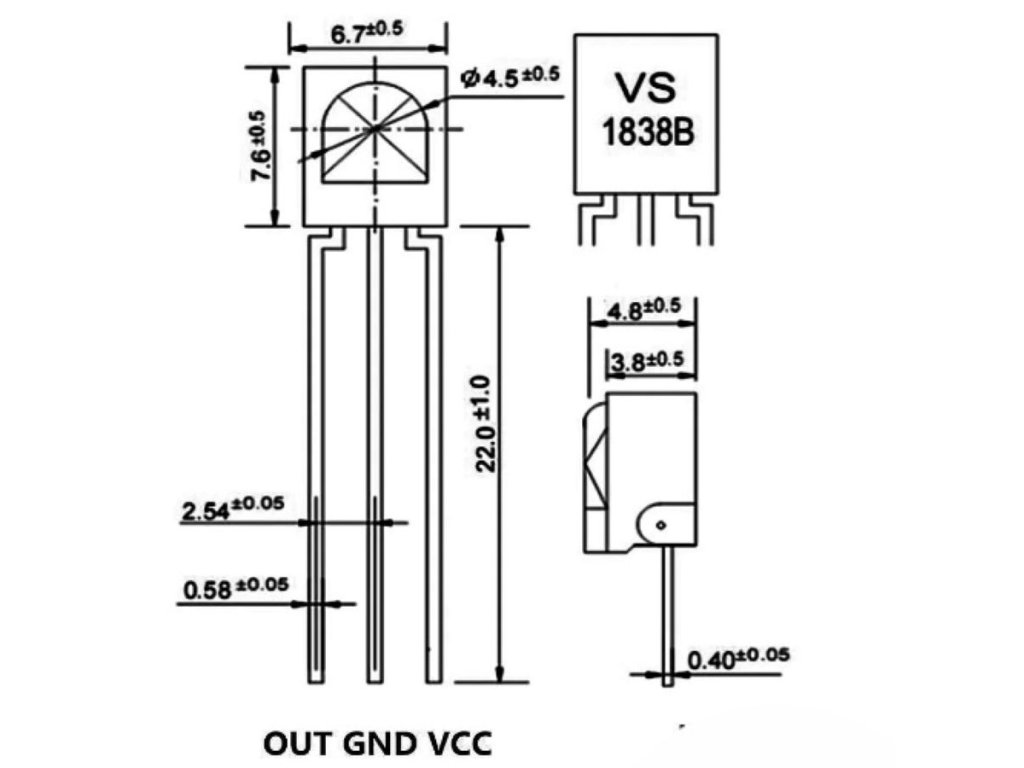

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Föld (GND) | Negatív tápbemenet |
| Táp (5V) | Pozitív tápbemenet, 5V DC |
| Jel kivezetés (OUT) | Az érzékelt infra jel kimenete |
🧩 Beépítési tippek
- THT (furatszerelt) kivitel: Panelba forrasztható kialakítás, amely egyszerűen beültethető nyomtatott áramkörbe vagy próbapanelbe.
- Elhelyezés a látószög figyelembevételével: A 60–70°-os látószögnek megfelelően úgy helyezd el a vevőt, hogy szabad rálátása legyen a távirányítóra.
❓ Gyakori kérdések (GYIK)
- Milyen frekvencián működik ez az infravörös vevőfej?A VS1838B 38 kHz-es vivőfrekvencián dolgozik, amely kompatibilis a legtöbb háztartási infra távirányítóval.
- Mekkora a VS1838B vevőfej hatótávolsága?Ideális körülmények között több mint 8 méteres hatótávolságot biztosít.
- Hogyan kell bekötni ezt az infra vevőt Arduino-hoz?Három lába van: föld, 5V táp és jel kimenet – közvetlenül köthető az Arduino digitális bemenetéhez.
