XL4015 5A DC-DC feszültségcsökkentő modul kijelzővel és USB kimenettel
- Bemeneti feszültség: 5–36V DC
- Kimeneti feszültség: 1.25–32V DC, állítható
- Kimeneti áram: 0–5A (max. teljesítmény: 75W)
- Hatásfok: akár 96%
XL4015 5A DC-DC feszültségcsökkentő modul kijelzővel és USB kimenettel

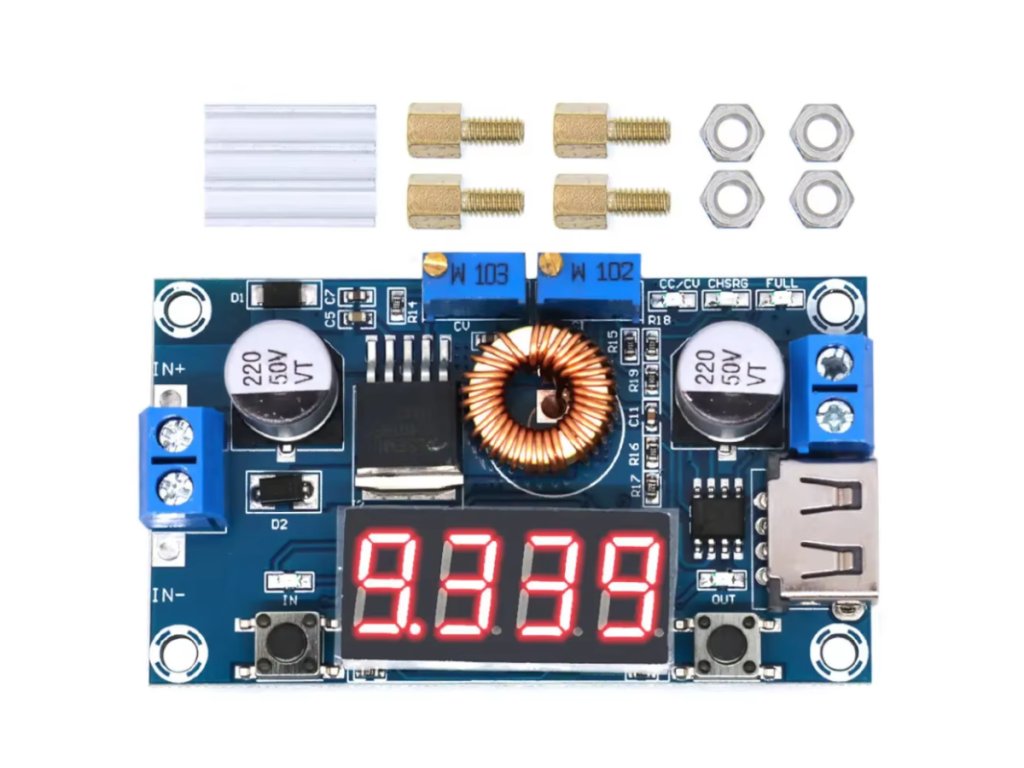

XL4015 alapú DC-DC step-down (buck) konverter modul 5A max. kimeneti árammal, 5–36V bemeneti és 1,25–32V állítható kimeneti feszültséggel. Beépített LED kijelző (feszültség, áram, teljesítmény), USB kimenet és CC/CV szabályozás – lítium akkutöltéshez, LED meghajtáshoz és tápegység-projektekhez.
💡 Miért érdemes ezt a modult választani?
- ⚡ Nagy áramterhelhetőség Max. 5A kimeneti áram, akár 75W teljesítményig terhelhető.
- 📊 Digitális kijelző Valós idejű feszültség, áram és teljesítmény visszajelzés.
- 🔋 CC/CV szabályozás Állandó áram / állandó feszültség móddal biztonságos lítium akkutöltés.
- 🔌 USB kimenet Külső USB-s eszközök töltésére vagy tápellátására is használható.
📊 Műszaki adatok
| Termék típusa | DC-DC step-down (buck) feszültségcsökkentő modul |
|---|---|
| Modell | XL4015 |
| Bemeneti feszültség | 5–36V DC |
| Kimeneti feszültség | 1,25–32V DC, állítható |
| Kimeneti áram | 0–5A |
| Max. teljesítmény | 75W |
| Hatásfok | Akár 96% |
| Kijelző | LED digitális kijelző (feszültség, áram, teljesítmény) |
| Szabályozás | CC/CV (állandó áram / állandó feszültség) |
| USB kimenet | A beállított kimeneti feszültséget adja tovább |
| Védelem | Rövidzárlat, túláram és túlmelegedés elleni védelem |

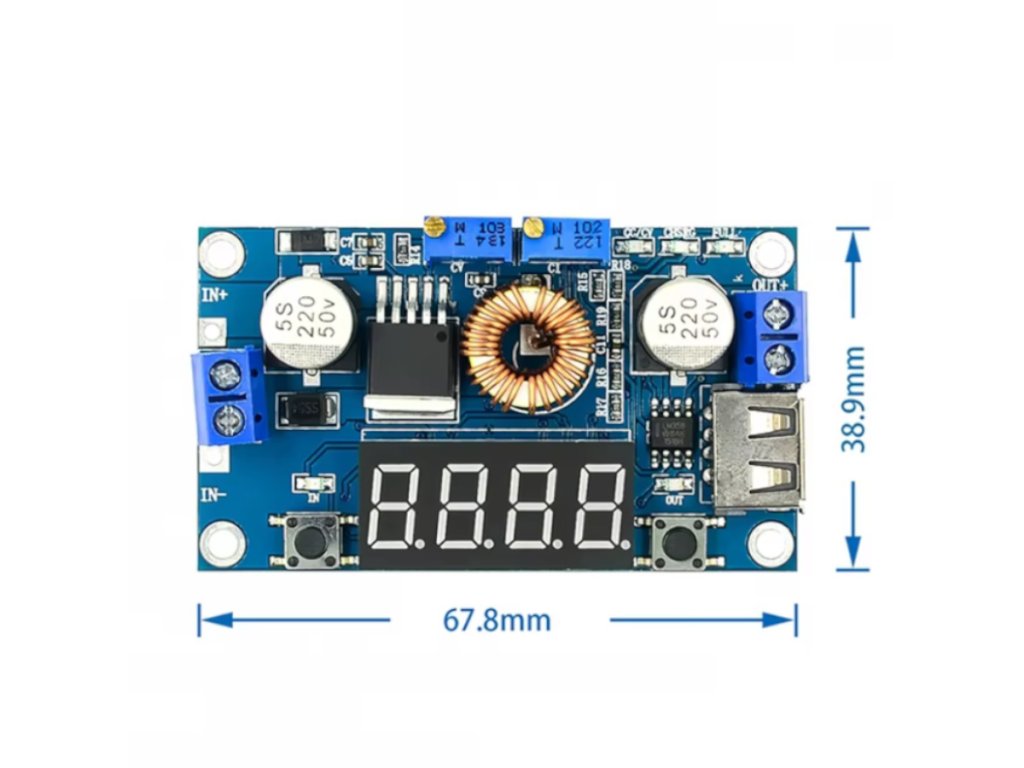

| Méretek | 67.8 × 38.9 × 15 mm |
| Kalibráció | Beépített voltmérő/amméter manuálisan pontosítható |
🔍 A legfontosabb paraméterek
- 5AMax. kimeneti áram
- 75WMax. teljesítmény
- 5–36VBemeneti feszültség
- 1,25–32VKimeneti feszültség
💡 Mire használható?
- Akkumulátorok töltése Lítium és más akkutípusok CC/CV töltési karakterisztikával, pontosan beállítható töltőárammal és feszültséggel.
- Tápegységként Stabil, precíz feszültség mikrokontrollerek, szenzorok vagy LED-világítás számára.
- LED meghajtó Áramgenerátorként az optimális LED-áram biztonságos szabályozásához.
- USB kimeneti töltés Külső USB-s eszközök töltése vagy tápellátása, a kimenet 5V-ra állítása mellett.
🛡️ Előnyök és funkciók
- Nagy áramterhelhetőség: Akár 5A kimeneti áram, 75W teljesítményig terhelhető.
- Kompakt kivitel: Egyszerű bekötés és precíz szabályozás kis méretben.
- USB kimenet: Mobil eszközök töltésére vagy tápellátására is használható.
- Valós idejű digitális visszajelzés: A kijelző folyamatosan mutatja a feszültséget, áramot és teljesítményt.
- Sokoldalú felhasználás: Széles bemeneti (5–36V) és kimeneti (1,25–32V) tartomány.
- Biztonságos lítium akkutöltés: A CC/CV szabályozás pontosan beállítható töltőárammal és végfeszültséggel.
⚠️ Mire kell figyelni a használat során?
- USB kimenet nem fix 5V: A csatlakoztatott USB-s eszköz csak akkor tölthető, ha a modul kimenetét 5V-ra állítod.
- Izolált földelés szükséges: A bemenet és kimenet földjét ne kösd össze közösre.
- Nincs fordított polaritás védelem a bemeneten: Magas áramú dióda használata ajánlott.
- Gyári beállítás esetén előfordulhat rögzült kimeneti feszültség: Ilyenkor a feszültség potmétert sokszor kell tekerni a szabályozás eléréséhez.
- Hűtőborda szükséges 3A felett: A 3A-nál nagyobb kimeneti áramhoz hűtésről kell gondoskodni.
- Kalibrációs funkció: A voltmérő és ampermérő pontossága gombokkal személyre szabható.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Bemenet (IN) | 5–36V DC tápfeszültség bekötése |
| Kimenet (OUT) | 1,25–32V DC állítható kimeneti feszültség a terhelés felé |
| USB kimenet | A beállított kimeneti feszültséget adja tovább USB-s eszköz számára |
❓ Gyakori kérdések (GYIK)
- Mire való a CC/CV funkció ebben az XL4015 modulban?Állandó áram / állandó feszültség szabályozást jelent – ezzel lítium akkumulátorok biztonságos töltése is lehetséges, ahol a töltőáram és a végfeszültség pontosan beállítható.
- Fix 5V-ot ad-e az USB kimenet ezen az XL4015 modulon?Nem – az USB kimenet mindig a modul által beállított kimeneti feszültséget adja, ezért USB-s töltéshez a kimenetet manuálisan 5V-ra kell állítani.
- Szükséges-e hűtőborda ehhez az XL4015 5A modulhoz?Igen – 3A feletti kimeneti áramhoz hűtőborda szükséges a biztonságos és tartós üzemeltetéshez.
