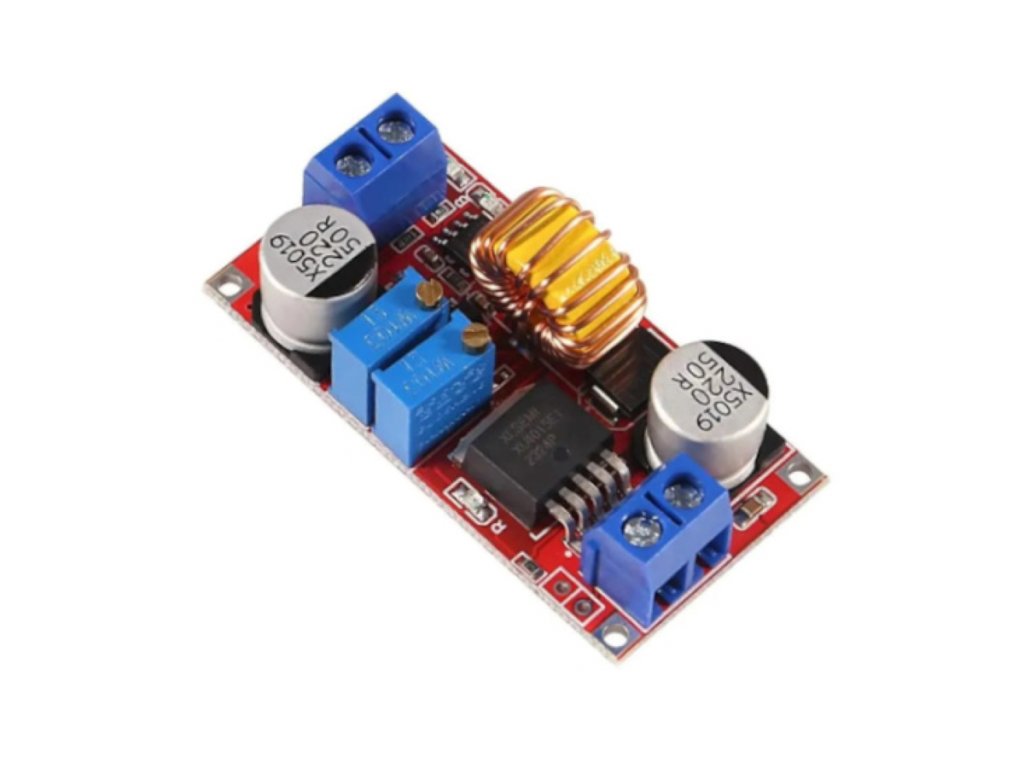

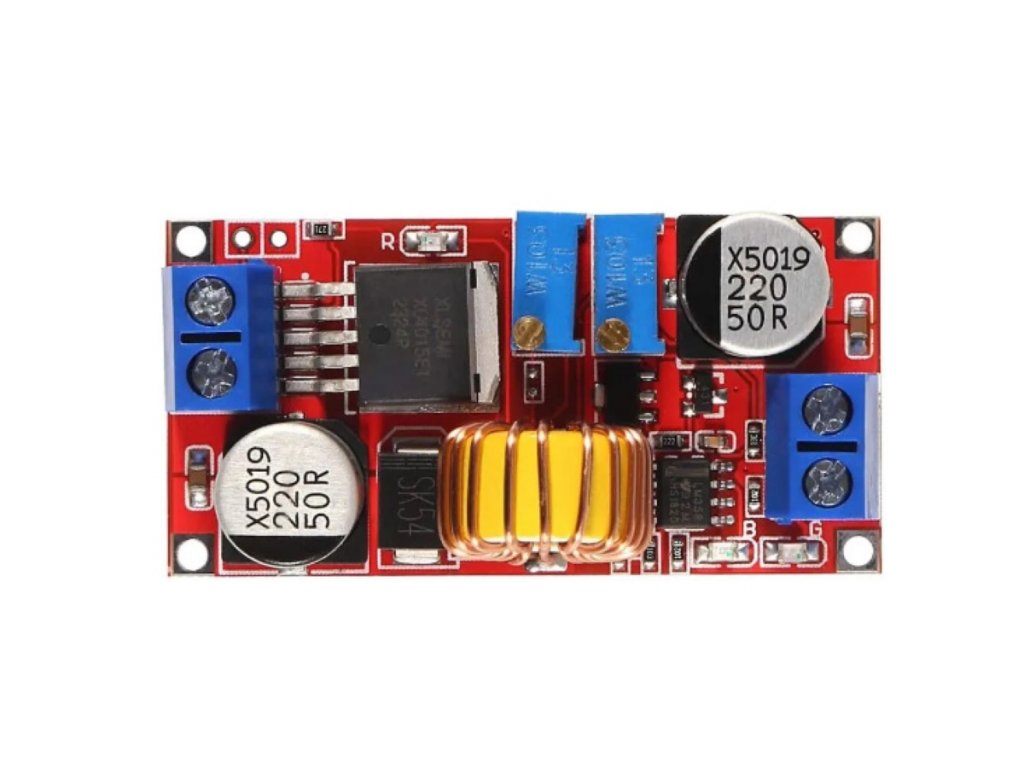

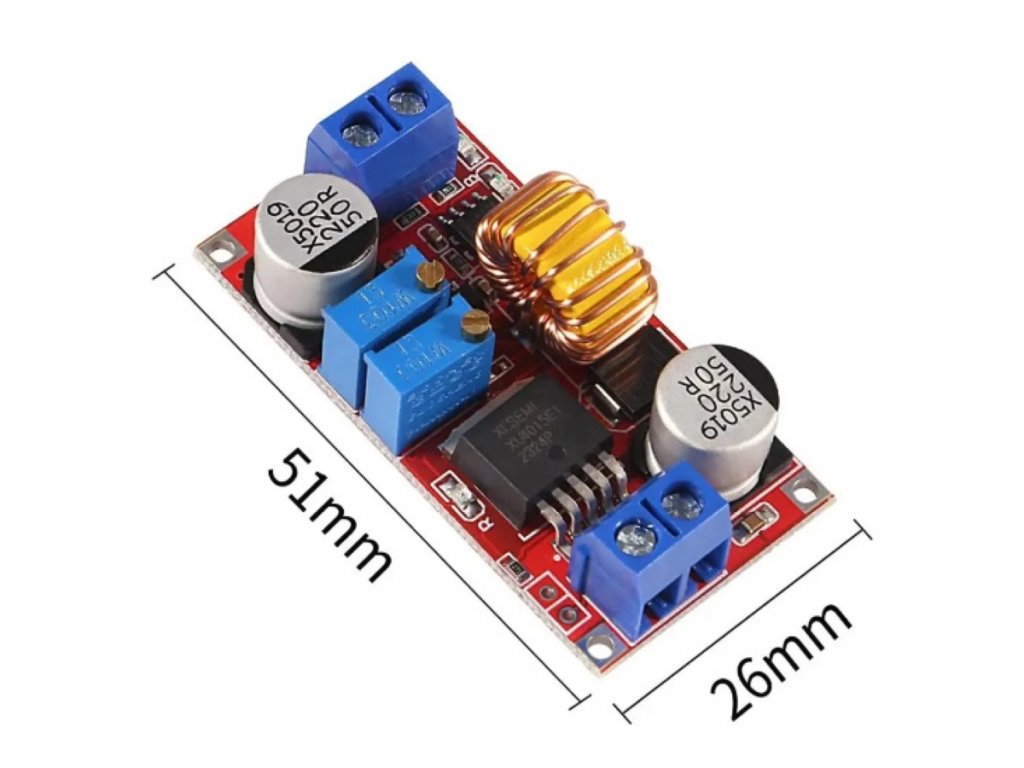

XL4015 step down feszültségszabályzó modul 4V–38V 75W 5A

XL4015 step-down modul CC/CV – 4–38V bemenet, 1,25–36V / 5A állítható kimenet, 75W

💡 Miért érdemes ezt a modult választani?

• 🎚️ Feszültség ÉS áram állítható Két trimmer: külön a kimeneti feszültségre (CV) és külön az áramkorlátra (CC) – ez a modul lényege.
• 🔌 Széles bemeneti tartomány 4–38V DC bemenetről üzemel, akkumulátorról, tápegységről vagy szolár panelről is.
• ⚡ Nagy áramterhelhetőség Akár 5A kimeneti áram, max. 75W teljesítményig, ~96%-os hatásfokkal.
• 🔩 Csavaros sorkapcsok Forrasztás nélkül bekötheted, vastagabb vezetékkel is – nem kell csatlakozót építeni.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 4–38VBemeneti feszültség
• 1,25–36VKimeneti feszültség
• 5AMax. kimeneti áram
• 75WMax. teljesítmény

💡 Mire használható?

• 🔋
  Akkumulátortöltés (CC/CV) Li-ion, LiFePO4 vagy ólomakku töltéséhez: állítsd be a végfeszültséget és a töltőáramot. Soros védődióda és felügyelet ajánlott.
• 💡
  LED-ek és LED szalag Teljesítmény-LED-ekhez az áramkorlát révén állandó áramú meghajtás is megvalósítható.
• 🛠️
  DIY laboratóriumi tápegység Állítható feszültség és áramkorlát – prototípusok biztonságos tesztelésére, zárlat esetén sem ég le a kapcsolás.
• ⚙️
  Motorok, ventilátorok, robotika 12V vagy 24V akkumulátorról tetszőleges kisebb feszültség előállítása nagy áramigényű terheléshez.

🛡️ Előnyök és funkciók

• Állítható áramkorlát (CC): A második trimmerrel beállítható, mennyi áramot adjon le a modul – zárlat vagy túlterhelés esetén ez védi a fogyasztót és magát a modult is.
• Pontosan állítható kimeneti feszültség (CV): 1,25–36V között folyamatosan szabályozható, multiméterrel ellenőrizhető.
• Magas hatásfok: Kapcsolóüzemű felépítés, akár 96% – lényegesen kevesebb hőveszteség, mint egy lineáris szabályzónál.
• Túlmelegedés elleni védelem: Az IC túl magas lapkahőmérséklet esetén lekapcsol, majd lehűlés után visszakapcsol.

⚠️ Mire kell figyelni a használat során?

• A bemenet legyen nagyobb a kimenetnél: Ez step-down modul, feszültséget csak csökkenteni tud. A bemenetnek legalább kb. 1,5V-tal a kívánt kimenet fölött kell lennie.
• Ne lépd túl a 38V-ot: A bemeneti feszültség felső határa 38V. A biztonságos tartós működéshez javasolt max. 32–35V-ot alkalmazni.
• Hűtés nagy áramnál: Az 5A csak hűtőbordával és légáramlással tartható tartósan. Hűtés nélkül reálisan 2–3A a folyamatos terhelhetőség.
• Nincs fordított polaritás elleni védelem: A bemenet felcserélt bekötése azonnal tönkreteszi a modult. Bekötés előtt ellenőrizd a + és – jelöléseket.
• Nem teljes értékű akkumulátortöltő: Nincs automatikus lekapcsolás és visszáram-védelem. Akkutöltéshez soros dióda és felügyelet szükséges – ne hagyd őrizetlenül.
• Gyári potméter-állás: Első bekapcsolás előtt mindig terhelés nélkül állítsd be a kimenetet, mert a trimmerek gyárilag tetszőleges állásban lehetnek.

🔧 Használatba vétel

• 1. Bemenet bekötése: Kösd a 4–38V DC forrást az IN+ / IN– sorkapocsra, a polaritásra ügyelve. A kimenetre még ne csatlakozzon fogyasztó.
• 2. Áramkorlát felnyitása: Tekerd a CC (áram) trimmert néhány fordulattal az óramutató járásával megegyezően, hogy ne korlátozza le a kimenetet a beállítás alatt.
• 3. Feszültség beállítása: A CV (feszültség) trimmerrel állítsd be a kívánt kimeneti feszültséget, közben multiméterrel mérd a kimeneten.
• 4. Áramkorlát beállítása (ha szükséges): Zárd rövidre a kimenetet egy árammérőn keresztül, majd a CC trimmerrel állítsd be a kívánt maximális áramot.
• 5. Fogyasztó csatlakoztatása: Kösd rá a terhelést az OUT+ / OUT– sorkapocsra, figyelve a max. 5A / 75W korlátra.

❓ Gyakori kérdések (GYIK)

• Mire való a két trimmerpotméter az XL4015 modulon?
  Az egyik a kimeneti feszültséget állítja 1,25–36V között (CV), a másik pedig az áramkorlátot (CC), azaz a maximálisan leadható áramot 5A-ig. Ezért alkalmas akkumulátortöltésre és LED-ek meghajtására is.
• Hogyan állítom be 19V bemenetről az 5V kimenetet?
  Kösd rá a 19V-ot a bemenetre fogyasztó nélkül, majd a feszültségállító (CV) trimmert tekergetve mérd multiméterrel a kimenetet, amíg 5,00V-ot nem mutat. Csak ezután csatlakoztasd a fogyasztót.
• Tényleg elbírja folyamatosan az 5A-t?
  Csak megfelelő hűtéssel. Hűtőborda és légáramlás nélkül tartósan kb. 2–3A az ajánlott terhelés, efölött az IC melegedni kezd és a túlmelegedés elleni védelem lekapcsolhat.
• Használható akkumulátortöltőként?
  Igen, mivel állítható a végfeszültség és a töltőáram is, de nem teljes értékű töltő: nincs automatikus lekapcsolás, és nincs visszáram elleni védelem. Köss soros diódát az akku felé, és ne hagyd felügyelet nélkül.
• Fel tudja emelni a feszültséget?
  Nem, ez step-down (buck) modul, csak csökkenteni tud. A bemenetnek legalább kb. 1,5V-tal a kívánt kimeneti feszültség fölött kell lennie.
