Nagy teljesítményű step up modul 250W/500W DC 8,5–48V - 10–50V
- Teljesítmény: Nagy teljesítményű 500W/250W
- DC 8.5V-48V-ról DC 10V-50V-ig transzformál
- Max bemeneti áram: 15A
- Max kimeneti áram: 10A
250W
Raktáron
(6 db)
| 855/250
1 490 Ft
1 173 Ft
ÁFA nélkül
500W
Raktáron
(6 db)
| 855/500
1 950 Ft
1 535 Ft
ÁFA nélkül

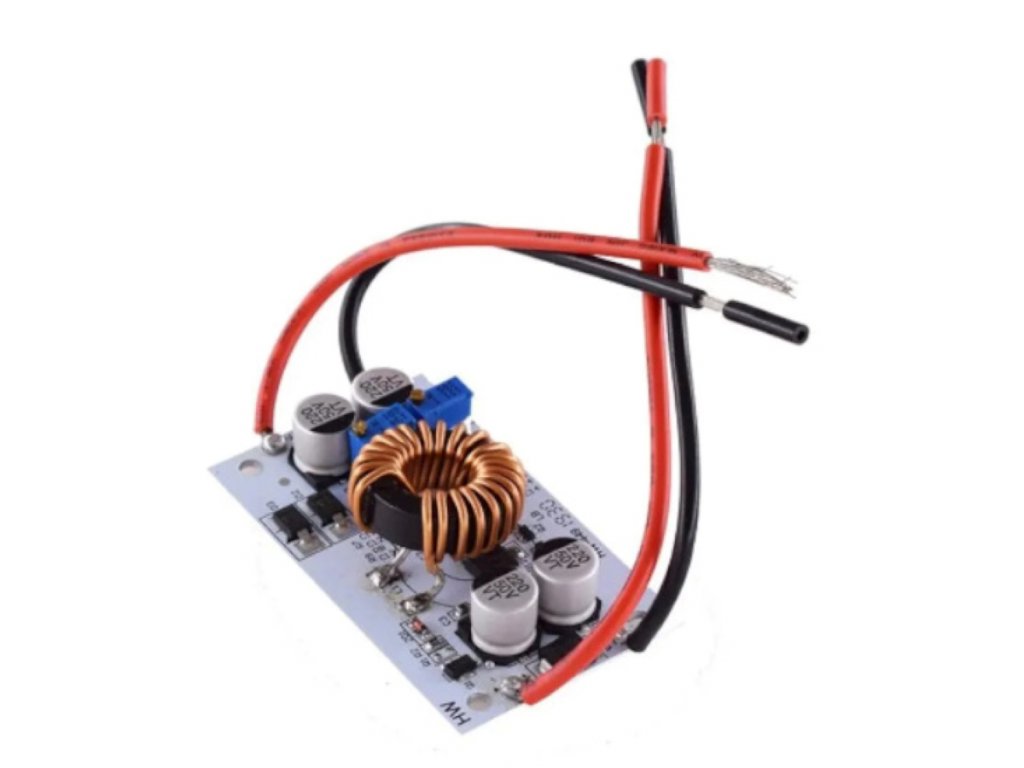

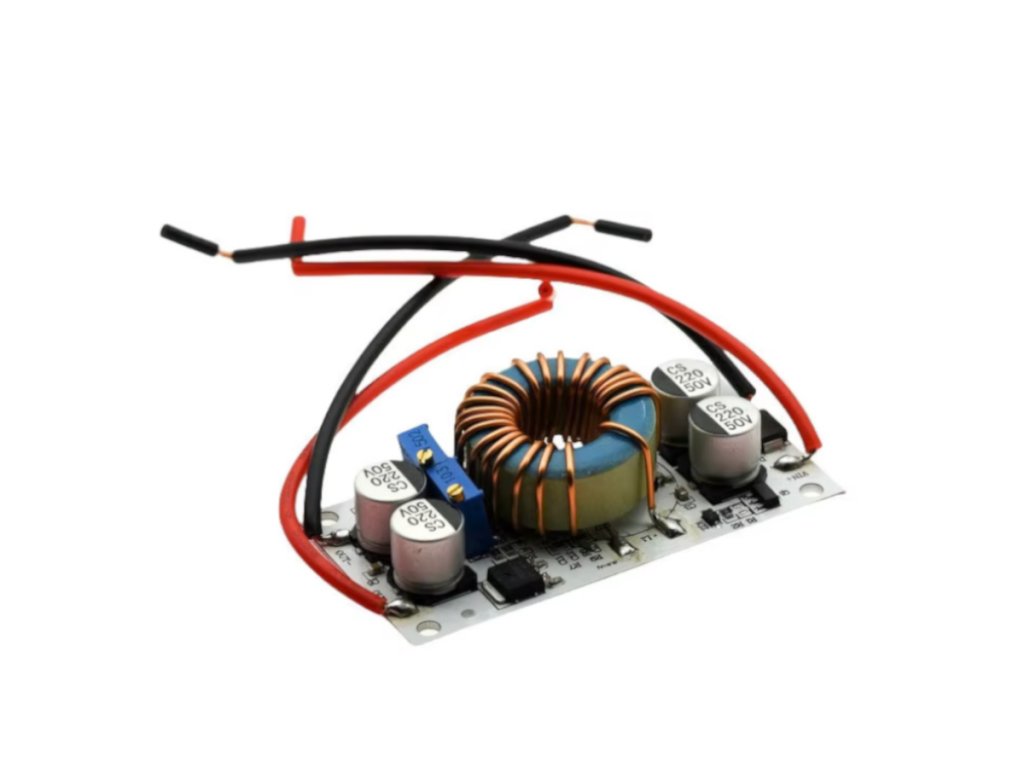

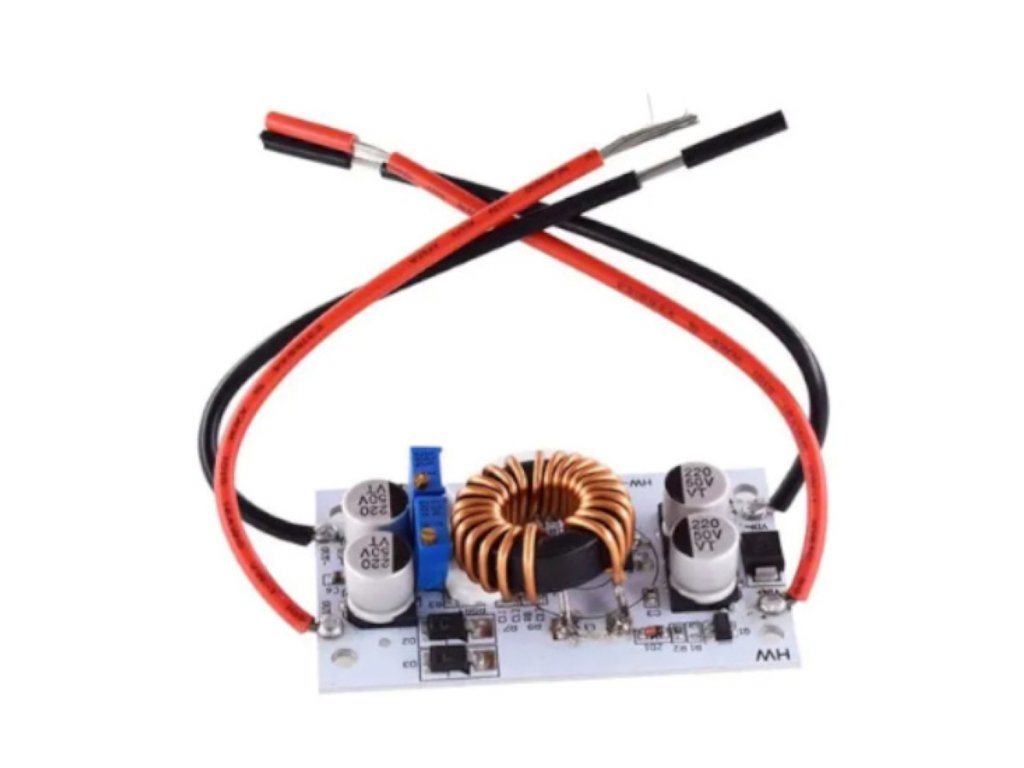

Nagy teljesítményű step up modul – 250W/500W, DC 8,5–48V – 10–50V
Nagy teljesítményű step up (boost) modul – DC 8,5–48V bemenet / 10–50V állítható kimenet / 500W–250W / max. 10A kimeneti áram. 96% hatásfok / potméteres feszültség és áramszabályzás / túláram és fordított polaritás védelem – laborhoz, akkumulátortöltőhöz és ipari tápellátáshoz.
💡 Miért érdemes ezt a modult választani?
- 🔋 Feszültségnövelés nagy teljesítménnyel Alacsonyabb DC feszültségről nagyobb tápfeszültséget vagy nagy áramot biztosít akkumulátortöltéshez, LED meghajtáshoz, fejlesztői energiaellátáshoz és mobil rendszerekhez.
- 🎛️ Potenciométeres szabályozás A kimeneti feszültség (10–50V) és áram (max. 10A) pontosan beállítható a potenciométerekkel.
- ⚡ Magas hatásfok Az átalakítási hatásfok akár 96%, így kisebb a veszteség és a hőtermelés.
- 🛡️ Többszintű védelem Túláram és fordított polaritás elleni védelem biztosítja a stabil, biztonságos működést.
📊 Műszaki adatok
| Termék típusa | Step-up (boost) DC-DC feszültségnövelő modul |
|---|---|
| Teljesítmény | 500W/250W |
| Bemeneti feszültség | DC 8,5–48V |
| Kimeneti feszültség | DC 10–50V (mindig nagyobb, mint a bemeneti feszültség) |
| Max. bemeneti áram | 15A (10A felett aktív hűtés szükséges) |
| Max. kimeneti áram | 10A (5A felett aktív hűtés szükséges) |
| Átalakítási frekvencia | 150 kHz |
| Hatékonyság | max. 96% |
| Méret | 70 mm × 42 mm × 13 mm |
| Szabályozás | Potenciométerrel állítható feszültség és áram |
| Védelem | Túláram- és fordított polaritás védelem |
🔍 A legfontosabb paraméterek
- 500W/250WTeljesítmény
- DC 8,5–48VBemeneti feszültség
- DC 10–50VKimeneti feszültség
- 10AMax. kimeneti áram
💡 Mire használható?
- Akkumulátortöltés és LED meghajtás Akkumulátortöltőkhöz, nagy teljesítményű LED-ekhez, DC motorokhoz, fejlesztői és ipari tápellátáshoz.
- Mobil és műhelyi energiaellátás Autós és kerékpáros fejlesztéshez, szervízpadra, műhelyi felhasználásra.
- Inverter előtáp és energia-átalakítás Kis teljesítményű inverterek előtápjaként, energia-átalakítóként és kis napelemes rendszerekben.
- DIY és kísérleti elektronika Prototípusokhoz, kísérleti elektronikai és magas áramú beállítási projektekhez.
🛡️ Előnyök és funkciók
- Gyors és pontos feszültségszabályzás: Nagy teljesítményű, pontos DC-DC átalakítást biztosít.
- Sokoldalú felhasználás: Szabályozható feszültség és áram teszi alkalmassá műhelyi és mobil tápellátásra egyaránt.
- Magas hatásfok: Kis veszteséggel működik, aktív vagy passzív hűtéssel is üzemeltethető.
- Komplex védelem: Túláram, fordított polaritás és túlmelegedés elleni védelemmel rendelkezik.
⚠️ Mire kell figyelni a használat során?
- Kimeneti feszültség beállítása: A kimeneti feszültséget mindig magasabbra kell állítani, mint a bemeneti feszültség, különben a modul nem működik helyesen.
- Hűtés szükségessége: 5A kimeneti vagy 10A bemeneti áram felett mindig biztosítani kell az aktív, ventilátoros hűtést.
- Bemeneti feszültség korlátja: A bemeneti feszültség maximuma 48V, ezt soha nem szabad túllépni.
- Bekötés és polaritás ellenőrzése: A bekötést és a polaritást fokozottan ellenőrizni kell, mert fordított bekötés esetén a védelmek ellenére is károsodhat a rendszer.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Bemenet (IN) | DC 8,5–48V bemeneti feszültség csatlakoztatása |
| Kimenet (OUT) | DC 10–50V kimeneti feszültség, mindig magasabb, mint a bemeneti feszültség |
❓ Gyakori kérdések (GYIK)
- Mire való ez a nagy teljesítményű step up modul?Alacsonyabb DC feszültségből magasabb tápfeszültség előállítására akár 500W / 10A terhelésig – akkumulátortöltőkhöz, LED meghajtáshoz, labor és mobil ipari rendszerekhez.
- Szükséges-e aktív hűtés ehhez a step up modulhoz?Igen – 5A kimeneti és 10A bemeneti áram felett mindig aktív (ventilátoros) hűtést kell biztosítani.
- Hogyan állítható a kimeneti feszültség és áram?A modulon található potenciométerekkel állítható a kívánt kimeneti feszültség (10–50V) és áramerősség (max. 10A) is.
