Feszültségnövelő (step up) modul 5V – 480mA
- Méret: 11 mm x 10,5 mm 7,5 mm
- Bemeneti feszültség:0,9-5V
- Kimeneti feszültség:5V
- Maximális kimeneti áram: 480 mA
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
Feszültségnövelő (step up) modul 5V – 480mA (0,9–5V bemenet)

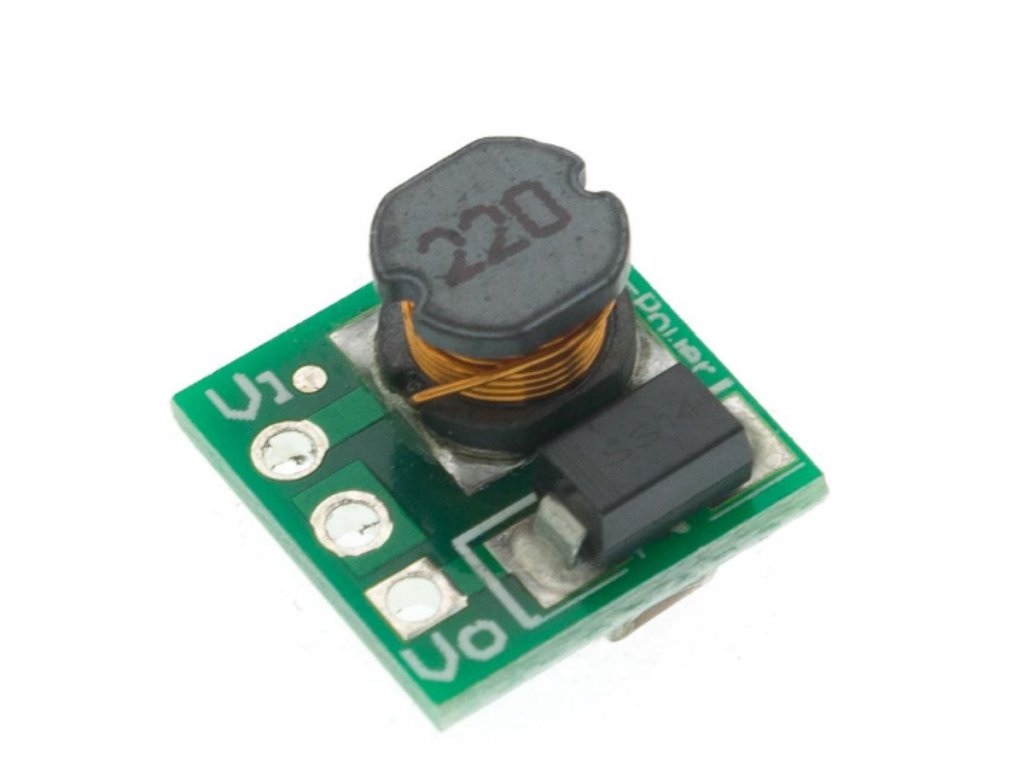

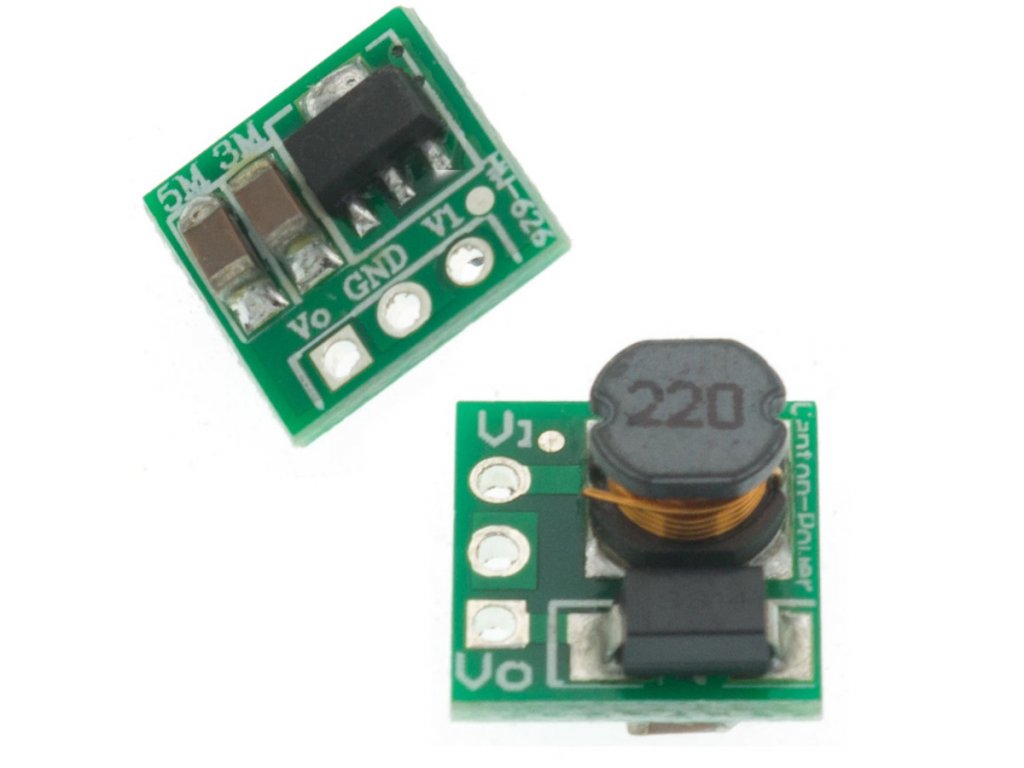

Miniatűr step up (feszültségnövelő) modul (11×10,5×7,5 mm) – 0,9–5V bemenetről stabil 5V kimenet max. 480mA áramig. Tipikus hatásfok 85% / 150 kHz működési frekvencia. Tökéletes elemes vagy kis akkumulátoros tápellátáshoz.
💡 Miért érdemes ezt a modult választani?
- 🔋 Már 0,9V-ról indul Akár egyetlen ceruzaelemről is működésbe hozható, így minimális tápforrásból is stabil 5V-ot ad.
- ⚡ 480 mA kimeneti áram A maximális kimeneti áram 480 mA, a kihasználható érték a bemeneti feszültségtől függ.
- 📈 85% tipikus hatásfok A 150 kHz-es PWM-alapú átalakítás jó hatásfokú, energiatakarékos működést biztosít.
- 📐 Kompakt méret A 11 × 10,5 × 7,5 mm-es modul könnyen beépíthető mobil és hordozható eszközökbe.
📊 Műszaki adatok
| Bemeneti feszültség | 0,9–5V DC |
|---|---|
| Kimeneti feszültség | 5V DC |
| Maximális kimeneti áram | 480 mA |
| Működési frekvencia | 150 kHz |
| Tipikus hatásfok | 85% |
| Méret | 11 × 10,5 × 7,5 mm |
🔋 Kimeneti áram a bemeneti feszültség függvényében
| Bemeneti feszültség | Kimeneti feszültség | Kimeneti áram |
|---|---|---|
| 0,8 V (indítás) | 5 V | 7 mA |
| 1–1,5 V | 5 V | 40–100 mA |
| 1,5–2 V | 5 V | 100–150 mA |
| 2–3 V | 5 V | 150–380 mA |
| 3V felett | 5 V | 380–480 mA |
🔍 A legfontosabb paraméterek
- 5V DCKimeneti feszültség
- 480 mAMax. kimeneti áram
- 85%Tipikus hatásfok
- 0,9–5VBemeneti tartomány
💡 Mire használható?
- USB eszközök tápellátása Mikrokontrollerek és érzékelők 5V-os táplálásához.
- Elemes vagy akkumulátoros tápellátás 1–3 darabos akkumulátorpakk vagy ceruzaelem feszültségének 5V-ra emeléséhez.
- Hordozható, mobil projektek Kompakt méretének köszönhetően mobil és alacsony fogyasztású eszközökbe is beépíthető.
- DIY és fejlesztői projektek Energiatakarékos rendszerekhez és hordozható elektronikai fejlesztésekhez.
🛡️ Előnyök és funkciók
- Kis méret, könnyű beépítés: A kompakt kialakítás miatt mobil eszközökbe is egyszerűen integrálható.
- Jó hatásfokú PWM-alapú átalakítás: A 150 kHz-es működés 85%-os tipikus hatásfokot biztosít.
- Már 0,9V-ról is elindítható: Egyetlen ceruzaelem is elegendő a modul üzemeltetéséhez.
- Sokoldalú felhasználás: DIY és fejlesztői projektekben, hordozható elektronikában és energiatakarékos rendszerekben egyaránt alkalmazható.
⚠️ Mire kell figyelni a használat során?
- Ne lépd túl a névleges bemeneti feszültséget: A bemeneti feszültség soha ne legyen nagyobb, mint a névleges 5V.
- A bemeneti teljesítmény mindig haladja meg a kimenetit: Ellenkező esetben a kimeneti feszültség leesik.
- Ne terheld túl a kimenetet: A névleges 480 mA kimeneti áram fölé ne terheld, hosszabb ideig csak a táblázat szerinti tartományban használd.
- A kihasználható áram függ a bemeneti feszültségtől: Alacsonyabb bemeneti feszültségnél jelentősen kisebb kimeneti áram vehető igénybe.
🔌 Használatba vétel
- Tápforrás csatlakoztatása: Csatlakoztass egy 0,9–5V közötti feszültségforrást, például egy ceruzaelemet vagy kis akkumulátorpakkot a bemenetre.
- Kimenet felhasználása: A modul kimenetén stabil 5V feszültséget kapsz, amely USB eszközök, mikrokontrollerek vagy érzékelők táplálására használható.
- Feszültség ellenőrzése: Üzembe helyezés előtt győződj meg róla, hogy a bemeneti feszültség nem haladja meg az 5V névleges értéket.
❓ Gyakori kérdések (GYIK)
- Mekkora áramot képes leadni ez az 5V-os step up modul?A maximális kimeneti áram 480mA – a tényleges érték a bemeneti feszültségtől függ (pl. 1,5V-nál kb. 40–100mA).
- Egyetlen ceruzaelemről is működik ez a step up modul?Igen – a modul már 0,9V-ról is elindítható, így egyetlen AA elem is elegendő az üzemeltetéséhez.
- USB eszközök táplálásához alkalmas ez a step up konverter?Igen – az 5V-os kimenet megfelelő mikrovezérlők és érzékelők tápellátásához, de lassú töltési feladatokhoz is.
