MP1584EN Feszültségcsökkentő step down modul 4,5–28V 3A
- Típus: MP1584EN
- Bementi feszültség: 4.5V-28V
- Kimeneti feszültség: 0.8V-20V
- Max áram: 3A
- Átalakítási hatékonyság: 92%
- Méret: 22 mm × 17 mm × 4 mm
MP1584EN Feszültségcsökkentő step down modul 4,5–28V 3A

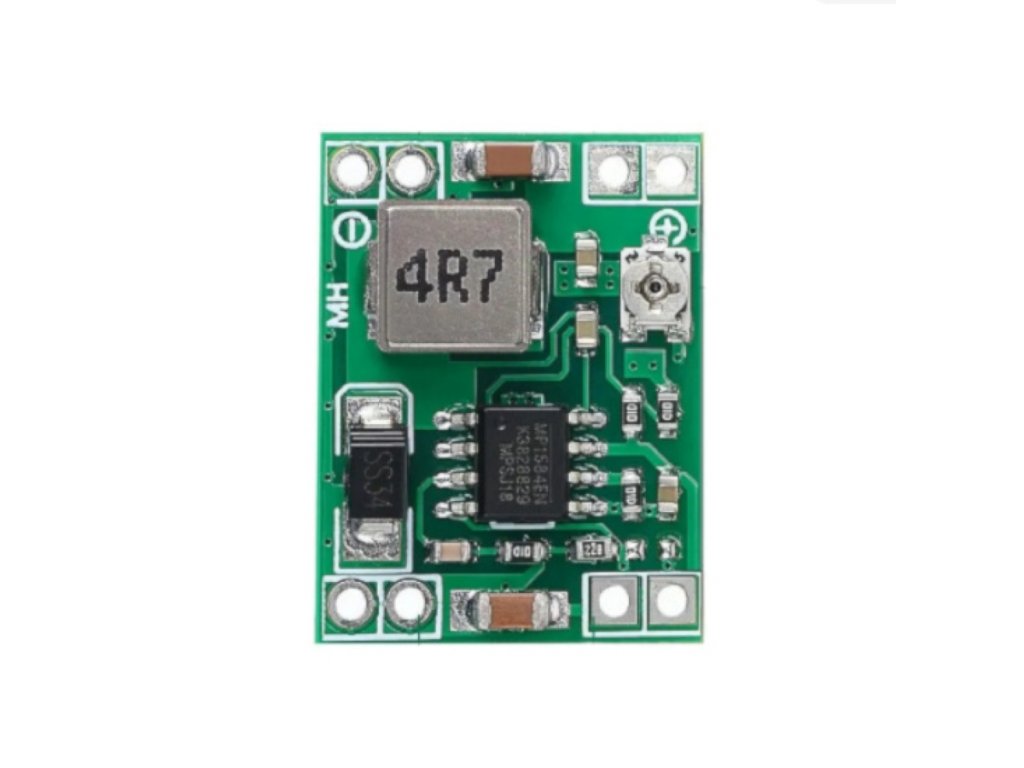

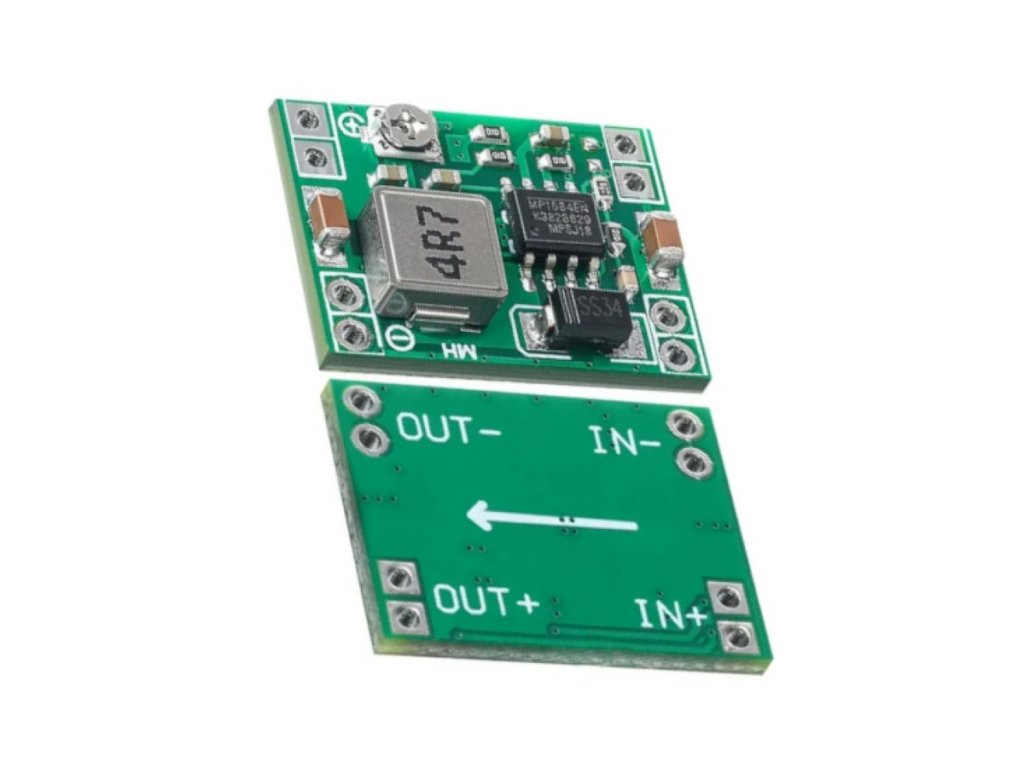

MP1584EN step-down (buck) feszültségszabályzó modul (22×17×4 mm) – 4,5–28V bemenet / 0,8–20V állítható kimenet / max. 3A / 92% hatásfok. Miniatűr mérete ellenére MCU, szenzor, LED, relé és motor tápellátásához egyaránt alkalmas.
💡 Miért érdemes ezt a modult választani?
- ⚡ Gyors, hatékony feszültségcsökkentés Bármilyen DC tápegységről vagy akkumulátorról gyors, helytakarékos, nagy hatásfokú feszültségcsökkentésre alkalmas.
- 🎚️ Szabályozható kimenet A kimeneti feszültség potméterrel állítható 0,8–20V között, akár 3A terheléssel.
- 📐 Miniatűr méret 22×17×4 mm-es mérete miatt szűk helyre is integrálható, panelekbe könnyen beilleszthető.
- 🔧 Egyszerű forrasztás Gyors beüzemelést tesz lehetővé, akár panelre ültetve is.
📊 Műszaki adatok
| Típus | MP1584EN |
|---|---|
| Bemeneti feszültség | 4,5–28V (soha ne lépd túl a 28V-ot) |
| Kimeneti feszültség | állítható 0,8–20V |
| Max. áramerősség | 3A |
| Átalakítási hatékonyság | max. 92% |
| Méretek | 22 mm × 17 mm × 4 mm |
🔍 A legfontosabb paraméterek
- 4,5–28VBemeneti feszültség
- 0,8–20VKimeneti feszültség
- 3AMax. áramerősség
- 92%Max. hatásfok
💡 Mire használható?
- MCU és szenzor tápellátás MCU-k, szenzorok, LED-ek, kijelzők, relék és kis teljesítményű DC motorok tápellátásához.
- Fejlesztői és mobil elektronika Fejlesztői panelek, mobil elektronika, IoT ellátás és akkumulátoros rendszerek tápellátásához.
- DIY és oktatás DIY projektekhez, smart home megoldásokhoz, laborhasználatra és oktatási célokra.
- Prototípus és otthoni tápellátás Prototípusokhoz, demópanelekhez, energiaoptimalizált készülékekhez, valamint otthoni és műhelyi tápegységmegoldásként.
🛡️ Előnyök és funkciók
- Kompakt, univerzális konverter: Fejlesztői bázis, smart home vagy mobil elektronika tápellátásához egyaránt alkalmas.
- Szabályozható kimenet: Nagy áram és magas hatásfok mellett állítható kimeneti feszültség.
- Egyszerű beüzemelés: Egyszerű forrasztás, gyors beüzemelés, akár panelre ültetve is.
- Nagyfokú modularitás: A tápfeszültségek széles tartománya egyetlen egységgel megoldható.
⚠️ Mire kell figyelni a használat során?
- Bemeneti feszültség korlátja: A bemeneti feszültséget soha ne lépd túl (28V a maximum), ellenkező esetben a modul károsodhat.
- Hűtés 3A terhelésnél: Max. 3A tartós áramnál gondoskodj jó hűtésről, túlterhelésnél a modul túlmelegedhet.
- Kimenet beállítása mérés alapján: A szabályozó potméterrel finomítsd a kimeneti feszültséget, beállítás előtt mérj multiméterrel.
- Hatásfok feltétele: A 92%-os hatásfok csak optimális terheléssel és bemenettel érhető el.
🎛️ Beüzemelés és beállítás
- Forrasztás: A modul egyszerűen forrasztható, ami gyors beüzemelést tesz lehetővé.
- Kimeneti feszültség beállítása: A kimeneti feszültséget a szabályozó potméterrel állítsd be a kívánt értékre.
- Ellenőrzés multiméterrel: A terhelés csatlakoztatása előtt multiméterrel mérd meg a beállított kimeneti feszültséget.
🧩 Beépítési tippek
- Kompakt méret kihasználása: A 22×17×4 mm-es méret miatt szűk helyekre is beilleszthető.
- Panelre ültetés: Fejlesztői panelekbe, demóáramkörökbe egyszerűen integrálható.
❓ Gyakori kérdések (GYIK)
- Mire alkalmas ez az MP1584EN mini step down modul?Bármely DC tápegységről vagy akkumulátorról gyors feszültségcsökkentésre – szenzor, MCU, LED, kijelző és kis motorok tápellátásához.
- Mekkora az MP1584EN modul mérete?Mindössze 22×17×4 mm – ez az egyik legkompaktabb step-down modul, ami szűk helyekre is beleférhet.
- Mi a maximális bemeneti feszültség?Legfeljebb 28V – ezt meghaladó bemenetnél a modul károsodhat.
