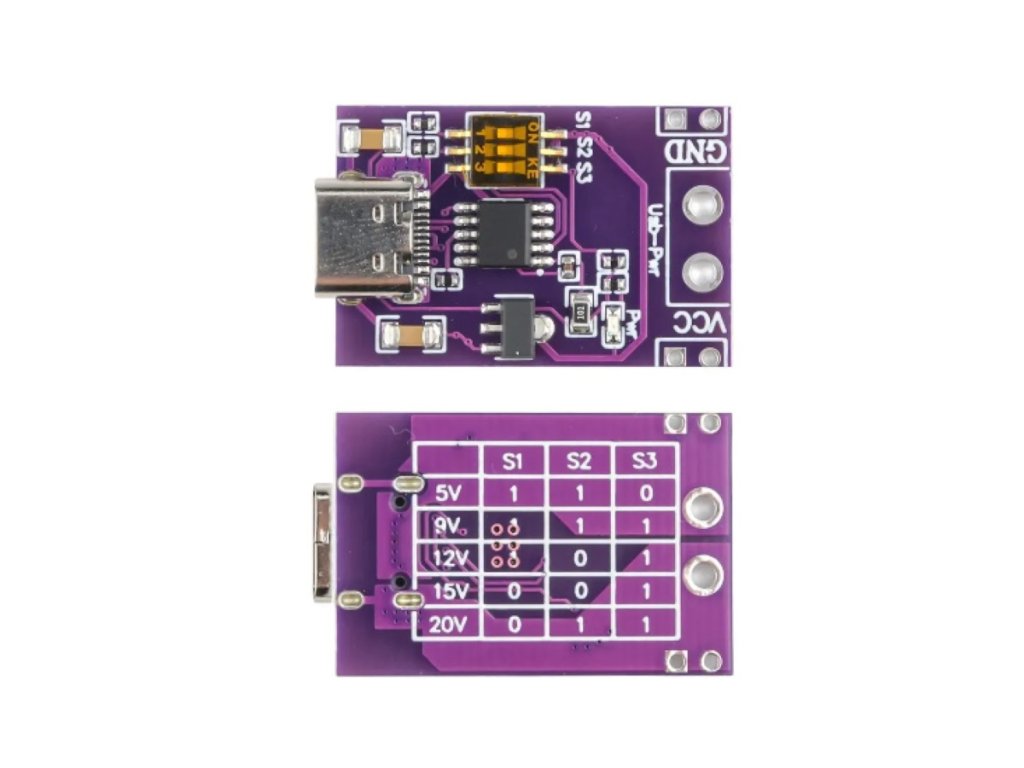

Állítható step up modul USB-C 5V/9V/12V/15V/20V PD QC
- Bemeneti feszültség: 5V ( USB C csatlakozó )
- Kimeneti feszültség: 5V / 9V / 12V / 15V / 20V
- A modulon található kapsolóval lehet állítnai.
Állítható step up modul USB-C 5V/9V/12V/15V/20V PD QC
USB-C bemenetes állítható step up modul – fizikai kapcsolóval választható 5V/9V/12V/15V/20V kimenet. Gyorstöltés-támogatás: PD2.0/PD3.0 / QC2.0/QC3.0 / AFC. Mobil labor, powerbank tuning és fejlesztői tápellátáshoz.
💡 Miért érdemes ezt a step up modult választani?
- 🔌 USB-C bemenet 5V-os USB-C bemenetről működik, elegendő áramot biztosító tápforrással.
- 🎚️ Kapcsolóval állítható kimenet Fizikai kapcsolóval azonnal választható 5V / 9V / 12V / 15V / 20V kimeneti feszültség.
- ⚡ Gyorstöltés protokoll-támogatás PD2.0/PD3.0, QC2.0/QC3.0 és AFC szabványokat támogat.
- 🧰 Kompakt, sokoldalú kialakítás Könnyen szerelhető, többféle feszültségű tápellátáshoz.
📊 Műszaki adatok
| Termék típusa | Állítható step up (boost) feszültségszabályozó modul |
|---|---|
| Bemeneti feszültség | 5V (USB-C csatlakozó) |
| Kimeneti feszültség | 5V / 9V / 12V / 15V / 20V |
| Feszültségváltás módja | Fizikai kapcsoló |
| Gyorstöltés támogatás | PD2.0/PD3.0, QC2.0/QC3.0, AFC |

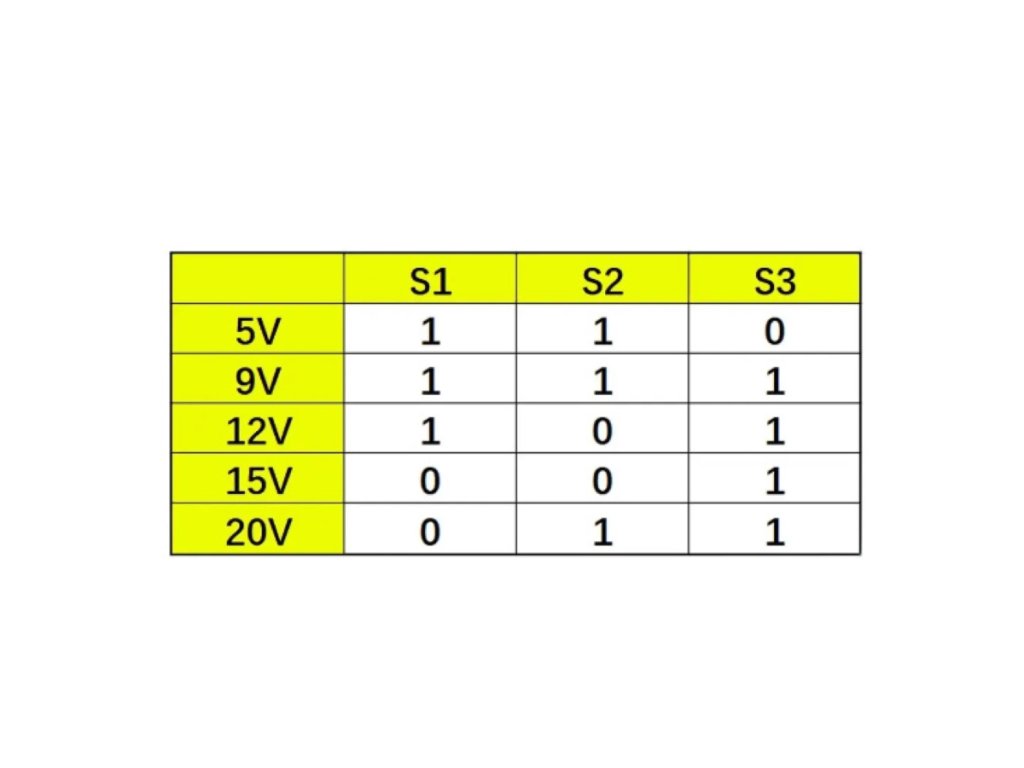

🎚️ Kapcsolóállások és a kimeneti feszültség
| Kapcsoló állása (x/x/x) | Kimeneti feszültség |
|---|---|
| 1 / 1 / 0 | 5V |
| 1 / 1 / 1 | 9V |
| 1 / 0 / 1 | 12V |
| 0 / 0 / 1 | 15V |
| 0 / 1 / 1 | 20V |
🔍 A legfontosabb paraméterek
- 5VBemeneti feszültség
- 5–20VKimeneti feszültségtartomány
- 5 fokozatVálasztható feszültségszintek
- 3 protokollGyorstöltés-támogatás (PD, QC, AFC)
💡 Mire használható?
- Multi-voltage töltés Fejlesztői vagy laboratóriumi energiaellátáshoz.
- DIY okoseszköz és powerbank tuning Multi-voltage panel építéséhez.
- Mobil eszközök ellátása Kamera, mikrokontroller és szenzor tápellátásához.
- Feszültségteszt és prototípus-fejlesztés Kreatív elektronikai, otthoni és műhelyi felhasználásra.
🛡️ Előnyök és funkciók
- Kompakt, könnyen szerelhető kialakítás: Ideális többfeszültségű tápellátáshoz, kis helyigénnyel.
- Modern protokoll-támogatás: Univerzális, PD és QC kompatibilis USB-s eszközökhöz.
- Azonnali feszültségváltás: A fizikai kapcsolóval pillanatok alatt beállítható a kívánt kimenet.
- Stabil, biztonságos áramellátás: Mobil környezetben is megbízható működést biztosít.
⚠️ Mire kell figyelni a használat során?
- Kapcsolóállás ellenőrzése: Mindig ellenőrizd a kapcsoló állását a kívánt feszültség beállítása előtt.
- Megfelelő bemeneti forrás szükséges: A modul kizárólag USB-C bemenetről működik, a bemeneti forrásnak legalább akkora áramot és teljesítményt kell biztosítania, mint amennyit a kimeneti eszköz igényel.
- Ne válts terhelés alatt: Feszültségváltás előtt mindig áramtalanítsd a modult.
- Helyes kimeneti feszültség beállítása: A kimeneti feszültséget mindig az adott eszköz követelménye szerint állítsd be, mert hibás beállítás károsíthatja az eszközt.
🔌 Használatba vétel
- Csatlakoztatás: Csatlakoztasd a modult egy 5V-os USB-C tápforráshoz.
- Feszültség kiválasztása: Állítsd be a fizikai kapcsolót a táblázat szerinti kívánt kimeneti feszültségnek megfelelően.
- Eszköz csatlakoztatása: Csatlakoztasd a tápellátandó eszközt a kimenethez, miután a feszültség beállítása megtörtént.
❓ Gyakori kérdések (GYIK)
- Hogyan változtatható a kimeneti feszültség ennél a step up modulnál?A fedélzeti fizikai kapcsoló állásával választható a kívánt kimenet: 5V / 9V / 12V / 15V / 20V.
- Milyen töltési szabványokat támogat ez a modul?PD2.0/PD3.0 és QC2.0/QC3.0 valamint AFC protokollokat – így modern okostelefonok és laptopon gyorstöltésre alkalmas.
- Milyen bemenetről működik ez a step up modul?Kizárólag USB-C bemenetről (5V) üzemel – a bemeneti forrásnak elegendő áramot kell biztosítania.
Beszélgetés
Beszélgetések listája
Lombár Zsolt
Szervusz! Érdeklődöm mekkora árammal terhelhető ez a modul? Előre is köszönöm!
Mikromester.hu
Kedves Zsolt!
A modul maximális terhelhetősége 5A, de a stabil és biztonságos használathoz két fontos tényezőt érdemes szem előtt tartanod. Egyrészt a kábelminőséget: amennyiben 3A feletti áramerősséget (tehát 60W feletti teljesítményt) szeretnél kivenni belőle, mindenképpen E-mark chippel ellátott USB-C kábelt kell használnod, különben a rendszer biztonsági okokból lekorlátozza a teljesítményt. Másrészt figyelned kell a melegedésre is: bár az elektronika bírja az 5A-t, folyamatos nagy terhelés mellett a csatlakozási pontok és a vékonyabb vezetékek jelentősen felhevülhetnek. A stabil működés és a minimális feszültségesés érdekében javasolt a kimeneti VCC és GND pontokat közvetlenül, erős forrasztással rögzíteni.
